Caractéristiques techniques	Ventilateur de type colonne, puissance de 50W, 3 vitesses de ventilation, oscillation à 90°
Dimensions	Hauteur : 1,2 m, diamètre de la base : 30 cm
Poids	3,5 kg
Utilisation	Idéal pour rafraîchir les espaces intérieurs, facile à déplacer grâce à sa légèreté
Maintenance	Nettoyage régulier des grilles et des pales avec un chiffon humide, vérifier le bon fonctionnement des vitesses
Sécurité	Protection contre la surchauffe, ne pas utiliser à proximité de l'eau, débrancher avant nettoyage
Informations générales	Garantie de 2 ans, consommation énergétique faible, fonctionnement silencieux

FOIRE AUX QUESTIONS - WIND MINIMAL Create

Comment puis-je allumer le ventilateur Create WIND MINIMAL ?

Pour allumer le ventilateur, appuyez sur le bouton d'alimentation situé sur le panneau de contrôle ou utilisez la télécommande si elle est fournie.

Le ventilateur ne fonctionne pas, que faire ?

Vérifiez que le ventilateur est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Comment régler la vitesse du ventilateur ?

Utilisez les boutons de vitesse sur le panneau de contrôle ou la télécommande pour sélectionner la vitesse souhaitée (basse, moyenne, haute).

Le ventilateur fait un bruit étrange, que dois-je faire ?

Vérifiez si le ventilateur est placé sur une surface stable et plate. Si le bruit persiste, éteignez-le et débranchez-le avant de vérifier si des objets obstruent les pales ou si des pièces sont desserrées.

Comment nettoyer le ventilateur Create WIND MINIMAL ?

Débranchez le ventilateur avant de le nettoyer. Utilisez un chiffon doux et sec pour essuyer les pales et le boîtier. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

Puis-je utiliser le ventilateur à l'extérieur ?

Le ventilateur Create WIND MINIMAL est conçu pour un usage intérieur. Évitez de l'utiliser à l'extérieur ou dans des conditions humides.

Comment régler l'oscillation du ventilateur ?

Pour activer l'oscillation, appuyez sur le bouton d'oscillation situé sur le panneau de contrôle ou la télécommande. Appuyez à nouveau pour l'arrêter.

Le ventilateur a une odeur étrange, est-ce normal ?

Il peut y avoir une légère odeur de plastique lors de la première utilisation. Cela devrait disparaître après quelques heures d'utilisation. Si l'odeur persiste ou devient désagréable, contactez le service client.

Quelle est la garantie du ventilateur Create WIND MINIMAL ?

Le ventilateur est généralement couvert par une garantie d'un an contre les défauts de fabrication. Veuillez consulter le manuel d'utilisation pour plus de détails.

Comment retourner le ventilateur si je ne suis pas satisfait ?

Veuillez consulter la politique de retour du vendeur ou du site où vous avez acheté le ventilateur. Assurez-vous de conserver l'emballage d'origine.

MODE D'EMPLOI WIND MINIMAL Create

Exigences d'emplacement et d'installation 30

Conseils de mécanicien 30

Conseils électriques 30

Consignes de sécurité 31

Liste des pièces 32

Télécommande 33

Instructions d'installation 34

Préparation de l'installation 34

Installation du support de montage 34

Emplacement du récepteur 35

Assemblage de la lame 35

Montage sur panneau de brassage 36

Montage de la carte LED 36

Vérifier l'installation 37

INDEX

ITALIANO

Merci d'avoir choisi notre ventilateur de plafond. Avant d'utiliser cet appareil et pour garantir sa meilleure utilisation, veuillez lire attentivement la notice.

Les mesures de sécurité répertoriées ici réduisent le risque d'incendie, de choc électrique et de blessure lorsqu'elles sont correctement suivies. Veuillez conserver le manuel dans un endroit sûr pour référence future, ainsi que le reçu de vente et la boîte. Le cas échéant, remettez ces instructions au futur propriétaire de l'appareil.

Suivez toujours les instructions de sécurité de base et les mesures de prévention des risques lorsque vous utilisez un appareil électrique. Le fabricant ne sera pas responsable de tout dommage résultant du non-respect par l'utilisateur de ces instructions.

EXIGENCES D'EMPLACEMENT ET D'INSTALLATION

CONSEILS DE MÉCANICIEN

• Conformément aux règles de sécurité, le point le plus bas des pales du ventilateur doit être à au moins 2,3 mètres du sol.
• Assurez-vous que l'emplacement choisi ne permet pas aux lames rotatives d'entrer en contact avec des objets.
• Vérifiez que les solives du plafond sont sécurisées, suffisamment grandes et solides pour supporter le poids du ventilateur.
• Pour réduire le risque d'incendie, de choc électrique ou de blessure, assurez-vous que le support de montage du ventilateur est fixé directement à la structure du bâtiment. Ne pas monter dans une boîte de distribution.
• Le support de montage doit être solidement boulonné à une structure de support, telle qu'un toit en béton, une structure en acier ou une charpente en bois. Si une charpente en bois est ajoutée, elle doit être clouée ou vissée solidement entre deux solives.
• Pour réduire le risque de blessures corporelles et de dommages matériels, ne pliez pas et n'endommagez pas la tige verticale ou les pales du ventilateur lors de la manipulation ou de l'installation du ventilateur. Si vous détectez des dommages sur le produit, contactez notre service après-vente avant de procéder à l'installation du ventilateur.
• Assurez-vous que le ventilateur est solidement fixé au plafond. Toutes les vis de fixation doivent être vérifiées et resserrées chaque fois que nécessaire avant de démarrer le ventilateur.

CONSEILS ÉLECTRIQUES

• Coupez l'alimentation avant d'effectuer des travaux sur le ventilateur de plafond et coupez le disjoncteur. Pour éviter tout risque de choc électrique, vérifiez que l'alimentation est coupée au niveau de la boîte à fusibles ou du panneau de disjoncteurs avant le câblage.
• Le ventilateur, le support de montage et l'équipement d'éclairage doivent être connectés à une terre. Vérifiez que toutes les épissures sont bien isolées.
• Vérifiez et confirmez que toutes les connexions sont correctes et sécurisées. Une fois toutes les connexions électriques effectuées, rangez tous les câbles en toute sécurité.
• N'essayez pas de contrôler ce ventilateur à partir d'un interrupteur mural ou d'une télécommande qui n'est pas approuvé par le fabricant pour une utilisation avec le ventilateur. N'utilisez pas de contrôleur à semi-conducteurs. L'utilisation d'un interrupteur mural ou d'une télécommande non approuvé annulera votre garantie.
• Ne connectez pas le ventilateur de plafond à un variateur.

Lors de l'utilisation d'un appareil électrique, les précautions de sécurité de base suivantes doivent toujours être respectées.

• Pour réduire le risque de blessures, fixez le ventilateur directement à la structure de support du bâtiment en suivant ces instructions et utilisez uniquement le matériel fourni.
• Pourévitertoutrisquedechocélectrique, avant d'installervotreventilateur, débranchez l'alimentation en éteignant les interrupteurs d'alimentation du panneau électrique et les interrupteurs muraux associés. S'il n'est pas possible d'éteindre les interrupteurs d'alimentation, utilisez un dispositif d'avertissement tel qu'une étiquette sur le panneau électrique.
• Tous les câbles doivent répondre aux spécifications établies par les codes électriques locaux et nationaux et ANSI/NFPA 70. Si vous n'êtes pas familier avec les installations électriques, consultez un électricien qualifié.
• Ne pliez pas le système de fixation des lames lors de l'installation, de l'inclinaison ou du nettoyage des lames.
• N'insérez pas d'autres objets entre les pales du ventilateur.
• Pour réduire le risque d'incendie, de choc électrique ou de dommages au moteur, n'utilisez pas de régulateur de vitesse à semi-conducteurs avec ce ventilateur. Utilisez uniquement les régulateurs de vitesse d'origine.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience ou de connaissances limitées, à condition qu'ils soient supervisés par une personne responsable de leur sécurité ou ayant été formée à son utilisation. l'appareil en toute sécurité.
• Les enfants ne doivent pas jouer avec cet appareil. Ils ne doivent pas non plus effectuer de tâches de nettoyage et d'entretien à moins d'avoir plus de 8 ans et d'être surveillés. Les enfants doivent être étroitement surveillés lorsqu'ils utilisent un appareil.

NOTE: Les instructions et précautions de sécurité contenues dans ce manuel peuvent ne pas couvrir tous les problèmes et situations possibles. Vous devez comprendre que le bon sens et la prudence sont essentiels lors de l'installation et de l'utilisation du ventilateur.

LISTE DES PIÈCES

• Ouvrez soigneusement l'emballage et retirez les pièces incluses à l'intérieur.
• Placez-les au sol sur un tapis ou un morceau de plastique suffisamment grand pour éviter tout dommage.
• Vérifiez que les objets listés ci-dessous se trouvent à l'intérieur de l'emballage.

Support de montage

Lames

Des vis

Paravent décoratif Paravent décorat

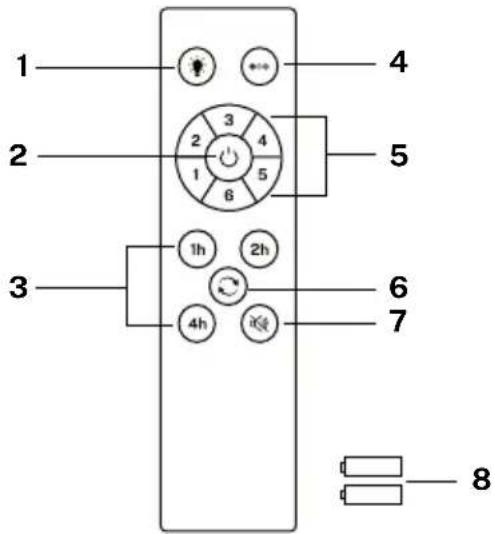

TÉLÉCOMMANDE

1. Lumière
2. Bouton marche/arrêt
3. Minuteur
4. Contrôle de la température de couleur
5. Contrôle de l'intensité du ventilateur
6. Fonction inverse
7. Bouton de désactivation du son
8. Piles (2 x AAA)

1 2 3 4 5 6 7 8

Appairage du contrôleur

1. Eteignez l'interrupteur principal de la pièce où vous avez installé votre ventilateur pendant au moins 10 secondes.
2. Allumez l'interrupteur et vous entendrez un bip, dans les 3 secondes qui suivent, appuyez sur le bouton marche/arrêt et maintenez-le enfoncé jusqu'à ce que vous entendiez un bip.
3. Si le processus d'appairage n'aboutit pas, répétez les étapes ci-dessus après avoir éteint l'interrupteur mural pendant au moins 1 minute.

LUMIÈRE

Allumez et éteignez la lumière du ventilateur, indépendamment de si le ventilateur tourne ou non.

TEMPÉRATURE DE COULEUR

Alterne entre les trois types de températures de couleur de lumière disponibles (chaud, neutre et froid).

ALLUMÉ ÉTEINT

Allumez ou éteignez complètement le ventilateur, indépendamment de si la lumière est allumée ou non.

INTENSITÉ DU VENTILATEUR

Augmente ou diminue la vitesse de rotation des pales du ventilateur.

MINUTEUR

Planifiez l'arrêt automatique en choisissant parmi les options disponibles.

FONCTION INVERSE

Change le sens de rotation des pales du ventilateur. La fonction hiver (tourner à droite) pousse l'air chaud accumulé dans le plafond vers le bas et la fonction été (tourner à gauche) génère une brise qui rafraîchit l'environnement.

DÉSACTIVER LE SON

En appuyant sur le bouton de désactivation du son, vous pouvez faire taire les sons émis par le ventilateur lorsque vous appuyez sur n'importe quelle touche de la télécommande.

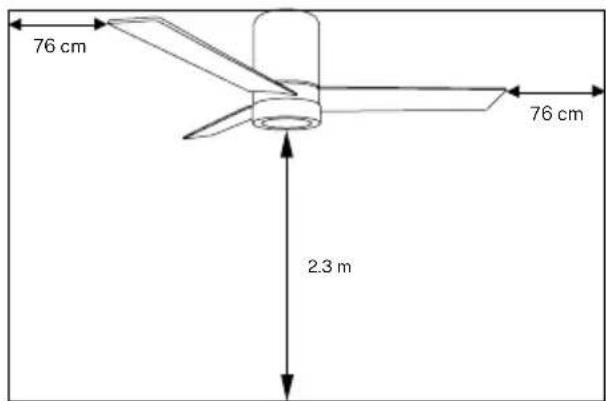

PRÉPARATION DE L'INSTALLATION

76 cm 2.3 m 76 cm

• Pour éviter les blessures et les blessures, assurez-vous que le ventilateur est suspendu à un endroit permettant aux pales d'être à 2,3 m ou plus du sol et à 76 cm du mur ou de l'obstacle le plus proche.
• Assurez-vous que le support de montage est correctement fixé à la structure du bâtiment et peut supporter tout le poids du ventilateur.

INSTALLATION DU SUPPORT DE MONTAGE

• Vérifiez que le plafond sur lequel vous comptez monter le ventilateur est stable et capable de supporter en toute sécurité le poids du ventilateur.
• Ne fixez pas le support de montage directement sur des plafonds de moins de 10 mm pour éviter tout risque de desserrage et de sortie de la vis.

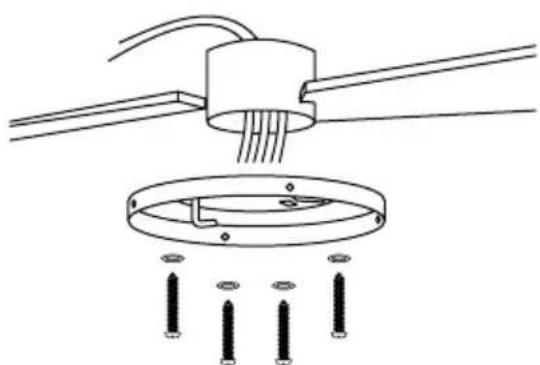

Percez les trous nécessaires, puis fixez le support de montage avec les vis à bois et les rondelles aux joints du plafond.

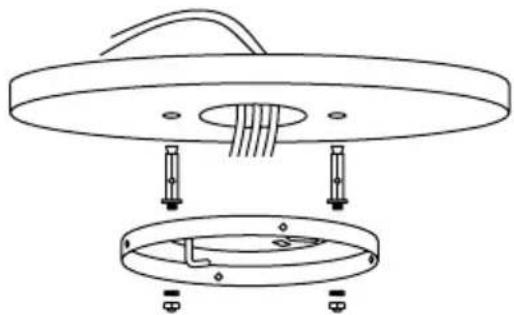

Percez des trous avec un foret de 8 mm, en fonction de la longueur des vis d'expansion. Ensuite, fixez le support de montage au plafond avec les vis d'expansion.

NOTE: Ce ventilateur peut également être installé dans un faux plafond, pour cela vous devez utiliser des vis de fixation avec levier à ressort (non fournies).

- Marquez la position correcte des trous et fixez le support de montage à l'aide des vis avec chevilles métalliques ou des vis et rondelles adaptées au type de plafond choisi.

- Vérifiez la bonne installation du support avant de suspendre le ventilateur. Le support de montage doit supporter tout le poids du ventilateur.

CONEXÃO DE FIAÇÃO

1. Insérez le pilote à l'intérieur du corps du moteur.
2. Accrochez le corps du moteur au crochet gauche du support de carrosserie et acheminez le câblage de manière à ce qu'il ne soit pas pincé.
3. Positionnez le corps du moteur de manière à ce que les trous s'ajustent, puis vissez les 4 vis du support du corps au corps du moteur.

Note: Assurez-vous que le corps du moteur est parfaitement installé au plafond.

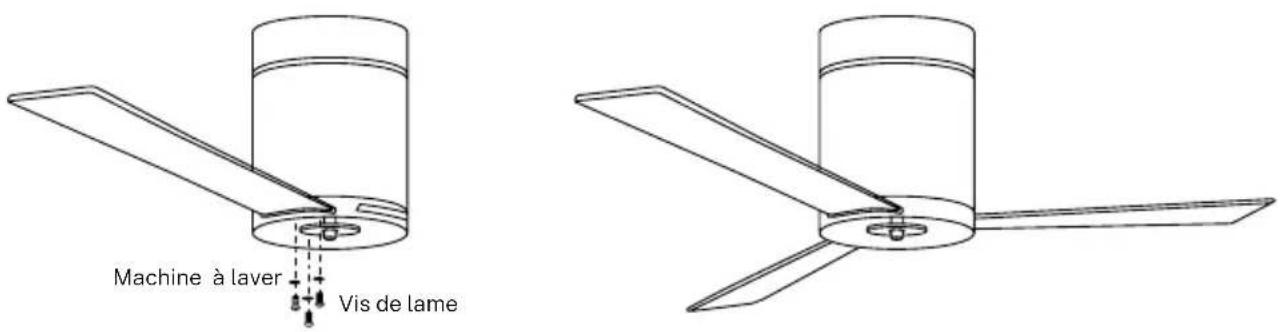

ASSEMBLAGE DE LA LAME

Conseil: Des rondelles pour les vis des lames peuvent être placées sur chaque vis avant d'installer les lames.

1. Sélectionnez les vis de la lame et fixez la première lame, en alignant les trous du moteur avec les trous de la lame. Vissez la lame pour qu'elle soit bien fixée mais sans trop serrer les vis pour pouvoir placer le reste.
2. Répétez l'étape précédente avec le reste des lames.
3. Une fois toutes les lames en place, serrez complètement les vis pour que les lames soient parfaitement fixées.

Machine à laver Vis de lame

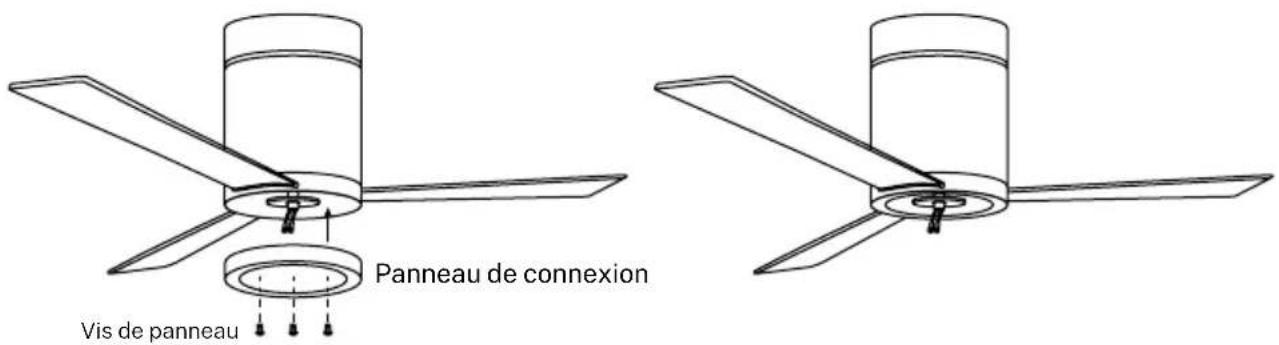

MONTAGE SUR PANNEAU DE BRASSAGE

Panneau de connexion Vis de panneau

Fixez le panneau de connexion au bas du ventilateur en insérant les têtes de vis dans les trous désignés.

Vissez les vis, puis fixez-les correctement.

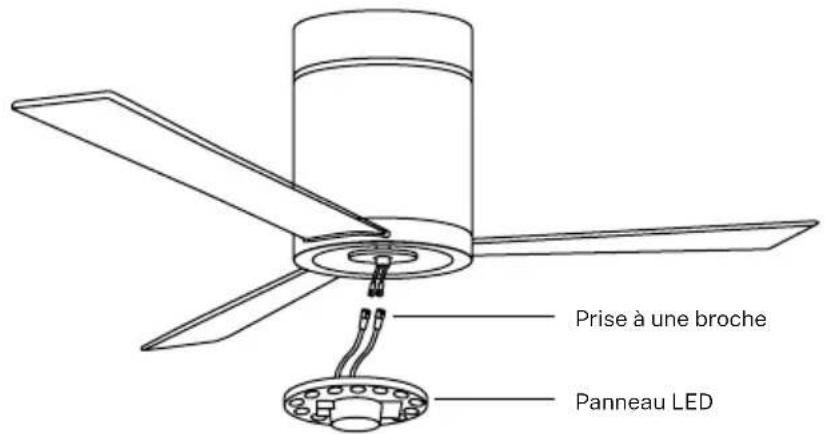

MONTAGE DE LA CARTE LED

Prise à une broche Panneau LED

Connectez les câbles de la carte de connexion à ceux du panneau LED. Le panneau LED est magnétisé et se fixe donc à la carte de connexion en assemblant simplement les deux pièces.

Note: Lors de l'installation ou du retrait de la carte LED, veillez à ne pas toucher les languettes isolantes. Ne serrez pas trop les vis et ne les vissez pas trop rapidement car cela pourrait endommager les languettes isolantes.

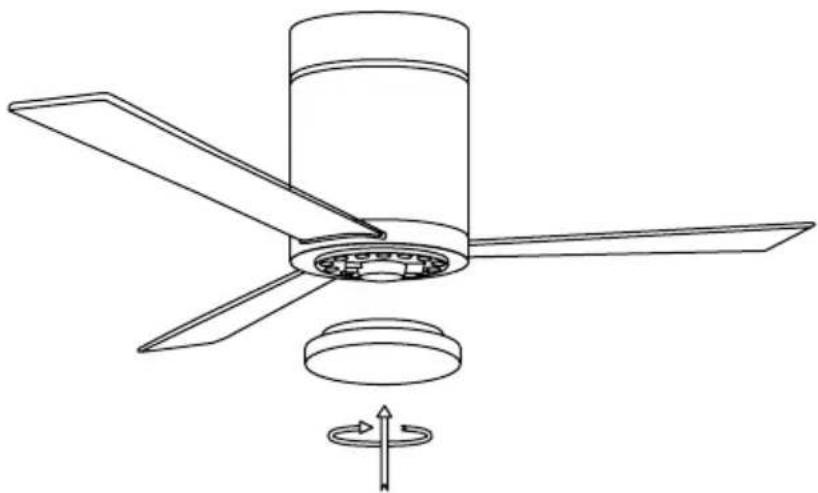

Fixez ensuite l'écran décoratif de la carte LED en le vissant sur le panneau de connexion du moteur.

VÉRIFIER L'INSTALLATION

• Vérifiez le bon fonctionnement du ventilateur de plafond, en vérifiant qu'aucun mouvement étrange ou désalignement n'est observé dans aucune partie du ventilateur.
• Si vous remarquez un quelconque type de bourdonnement/vibration, vous pouvez procéder au réglage des pales avec le kit d'équilibrage.
• Ce kit comprend des contrepoids autocollants et des clips en forme de « U ».
• Éteignez le ventilateur de plafond.
• Vous pouvez placer le clip au centre de n'importe quelle lame et vérifier si les vibrations diminuent.
• Allumez le ventilateur et vérifiez. Si aucun changement n'est constaté, éteignez le ventilateur et ajoutez un autre clip sur une autre lame ou utilisez les poids adhésifs.

Conformément aux directives: 2012/19 / UE et 2015/863 / UE sur la limitation de l'utilisation de substances dangereuses dans les équipements électriques et électroniques, ainsi que leur élimination des déchets. Le symbole avec la poubelle croisée indiqué sur l'emballage indique que le produit à la fin de sa durée de vie sera collecté en tant que déchet séparé. Par conséquent, tout produit ayant atteint la fin de sa durée de vie doit être livré dans des centres d'élimination des déchets spécialisés pour la collecte sélective des déchets d'équipements électriques et électroniques, ou retourné au détaillant lors de l'achat de nouveaux équipements similaires, en un seul pour une base. Une collecte séparée appropriée pour la mise en service ultérieure des équipements expédiés pour être recyclés, traités et éliminés d'une manière respectueuse de l'environnement aide à prévenir les effets négatifs potentiels sur l'environnement et la santé et optimise le recyclage et la réutilisation des les composants qui composent l'appareil. L'élimination abusive du produit par l'utilisateur implique l'application de sanctions administratives conformément aux lois.
