MANUAL DE USUARIO WIND MINIMAL Create

Conexión del cableado 27

Requisitos de ubicación e instalación 14

Consejos mecánicos 14

Consejos Eléctricos 14

Instrucciones de seguridad 15

Lista de partes 16

Mando a distancia 17

Instrucciones de instalación 18

Preparación de la instalación 18

Instalación del soporte de montaje 18

Conexión del cableado 19

Colocación del receptor 19

Montaje de las aspas 19

Montaje del panel de conexiones 20

Montaje de la placa LED 20

Comprobar la instalación 21

FRANÇAIS

Gracias por elegir nuestro ventilador de techo. Antes de utilizar este electrodoméstico y para asegurar su mejor uso, por favor, lea detenidamente las instrucciones.

Las medidas de seguridad aquí indicadas reducen el riesgo de incendio, descarga eléctrica y lesiones cuando se siguen correctamente. Guarde el manual en un lugar seguro para futuras referencias, así como el recibo de compra y la caja. Si procede, entregue estas instrucciones al futuro propietario del electrodoméstico.

Siempre siga las instrucciones básicas de seguridad y las medidas de prevención de riesgos cuando utilice un electrodoméstico eléctrico. El fabricante no se responsabilizará de ningún daño derivado del incumplimiento de estas instrucciones por parte del usuario.

REQUISITOS DE UBICACIÓN E INSTALACIÓN

CONSEJOS MECÁNICOS

• Conforme a la normativa en materia de seguridad, el punto más bajo de las aspas del ventilador debe distar como mínimo 2,3 metros del suelo.
• Asegúrese de que la ubicación elegida no permita que las aspas giratorias entren en contacto con ningún objeto.
• Compruebe que las vigas del techo sean seguras y lo suficientemente grandes y fuertes como para soportar el peso del ventilador.
• Para reducir el riesgo de incendio, descarga eléctrica o lesión corporal, compruebe que el soporte de montaje del ventilador esté fijado directamente a la estructura del edificio. No lo monte en una caja de distribución.
• El soporte de montaje debe estar bien atornillado a una estructura portante, como un techo de hormigón, una estructura de acero o un marco de madera. Si se añade un marco de madera, este debe clavarse o atornillarse de forma segura entre dos vigas.
• Para reducir el riesgo de daños corporales y materiales, no doble ni dañe la varilla vertical o las aspas del ventilador al manipularlo o instalarlo. Si detecta algún deterioro en el producto, contacte con nuestro servicio posventa antes de proceder a la instalación del ventilador.
• Asegúrese de que el ventilador esté bien sujeto al techo. Todos los tornillos de fijación deben revisarse y volverse a apretar siempre que sea necesario antes de poner en marcha el ventilador.

CONSEJOS ELÉCTRICOS

• Corte la electricidad antes de realizar cualquier tarea en el ventilador de techo y apague el disyuntor de alimentación de la electricidad. Para evitar posibles descargas eléctricas, compruebe que la electricidad esté cortada en la caja de fusibles o el panel de disyuntores antes de proceder al cableado.
• El ventilador, el soporte de montaje y el equipo de iluminación deben conectarse a una toma de tierra. Compruebe que todos los empalmes estén bien aislados.
• Compruebe y confirme que todas las conexiones sean correctas y seguras. Una vez realizadas todas las conexiones eléctricas, guarde bien todos los cables.
• No trate de controlar este ventilador desde un interruptor de pared o un mando a distancia que no estén homologados por el fabricante para su uso con el ventilador. No use un controlador de estado sólido. El uso de un interruptor de pared o de un mando a distancia no homologados anulará la garantía.
• No conecte el ventilador de techo a un regulador de intensidad.

Al utilizar cualquier aparato eléctrico, deben observarse siempre las siguientes precauciones básicas de seguridad.

• Para reducir el riesgo de sufrir cualquier daño personal, acople el ventilador directamente a la estructura de soporte del edificio siguiendo estas instrucciones y utilice únicamente el material proporcionado.
• Para evitar posibles descargas eléctricas, antes de instalar su ventilador, desconecte la corriente apagando los interruptores de potencia del cuadro eléctrico y los interruptores de pared asociados. Si no es posible apagar los interruptores de potencia, utilice un dispositivo de advertencia como una etiqueta en el cuadro eléctrico.
• Todos los cables deben cumplir las especificaciones establecidas según los códigos eléctricos locales y nacionales y ANSI/NFPA 70. Si no está familiarizado con las instalaciones eléctricas, acuda a un electricista cualificado.
• No doble el sistema de acoplamiento de las aspas mientras las instala, las inclina o las limpia.
• No inserte otros objetos entre las aspas del ventilador.
• Para reducir el riesgo de incendio, descarga eléctrica o daño en el motor, no utilice un regulador de velocidad de estado sólido con este ventilador. Utilice únicamente los reguladores de velocidad originales.
• Este electrodoméstico puede ser utilizado por niños de 8 años en adelante y personas con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia o conocimientos limitados, siempre que estén supervisados por una persona responsable de su seguridad o que haya sido formada para usar el aparato de forma segura.
• Los niños no deben jugar con este aparato. Tampoco deben realizar tareas de limpieza y mantenimiento a menos que sean mayores de 8 años y estén supervisados. Es necesario supervisar a los niños de cerca cuando utilicen cualquier electrodoméstico.

NOTA: Las instrucciones y precauciones de seguridad que aparecen en este manual pueden no abarcar todos los problemas y situaciones posibles. Debe entender que tanto el sentido común como la precaución son esenciales para la instalación y el uso del ventilador.

LISTA DE PARTES

• Abra con cuidado el embalaje y retire las piezas que se incluyen en su interior.
• Colóquelas en el suelo sobre una alfombra o un trozo de plástico lo suficientemente grande para evitar cualquier daño.
• Compruebe que los objetos que se detallan a continuación se encuentran en el interior del embalaje.

Soporte de montaje

Aspas

Tornillería

Mando a distancia & Driver

1. Luz
2. Botón ON / OFF
3. Temporizador
4. Control temperatura de color
5. Control de intensidad del ventilador
6. Función reverse
   7.Botón desactivar sonido
7. Pilas (2 x AAA)

1 2 3 4 5 6 7 8

Emparejamiento del mando

1. Apague el interruptor principal de la luz de la estancia donde ha instalado su ventilador durante al menos 10 segundos.
2. Encienda el interruptor y oirá un pitido, antes de que transcurran 3 segundos, mantenga pulsado el botón de on/off hasta que escuche un pitido.
3. Si el proceso de emparejamiento no tiene éxito, repita de nuevo los pasos anteriores después de apagar el interruptor de pared durante al menos 1 minuto.

LUZ

Enciende y apaga la luz del ventilador, independientemente de si el ventilador está en marcha o no.

TEMPERATURA DE COLOR

Alterna entre los tres tipos de temperatura de color de la luz disponibles (cálida, neutra y fría).

ENCENDIDO/APAGADO

Enciende o apaga el ventilador por completo, independientemente de si tiene la luz encendida o no.

INTENSIDAD DEL VENTILADOR

Aumenta o disminuye la velocidad de giro de las aspas del ventilador.

TEMPORIZADOR

Programa el apagado automático eligiendo entre las opciones disponibles.

FUNCIÓN REVERSE

Cambia la dirección de giro de las aspas del ventilador. La función invierno (giro hacia la derecha) impulsa el aire caliente acumulado en el techo hacia abajo y la función verano (giro hacia la izquierda) genera una brisa que refresca el ambiente.

DESACTIVAR SONIDO

Pulsando el botón de desactivar sonido podrá silenciar los sonidos que emite el ventilador cuando se presiona cualquier tecla del mando.

PREPARACIÓN DE LA INSTALACIÓN

76 cm 76 cm 2.3 m

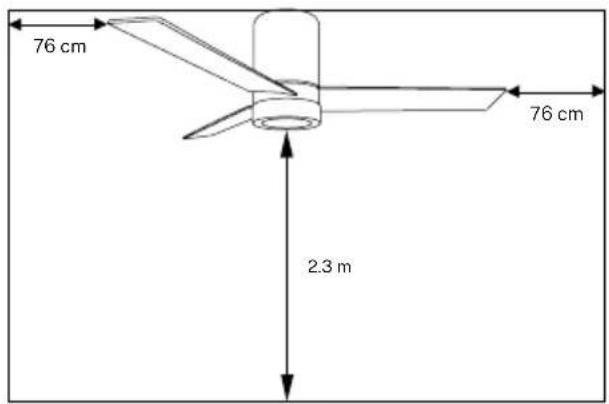

• Para evitar daños personales y heridas, asegúrese de que el lugar donde va a colgar el ventilador permite que las aspas estén a una distancia igual o superior a 2,3 m del suelo y 76 cm de la pared u obstáculo más cercano.
• Asegúrese de que el soporte de montaje está sujetada de manera adecuada a la estructura del edificio y que puede aguantar todo el peso del ventilador.

INSTALACIÓN DEL SOPORTE DE MONTAJE

• Compruebe que el techo donde desea montar el ventilador es estable y capaz de soportar con seguridad el peso del ventilador.
• No fije el soporte de montaje directamente en techos de menos de 10 mm para evitar el riesgo de que el tornillo se afloje y se salga.

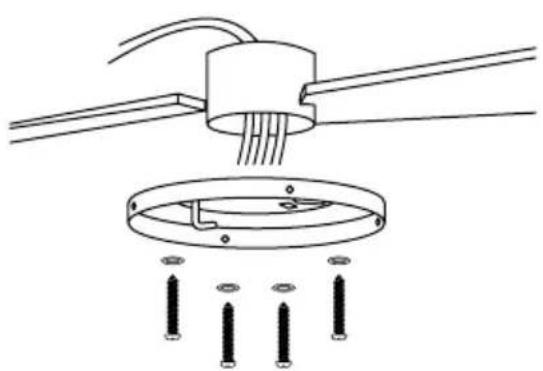

Realice los agujeros necesarios y después fije el soporte de montaje con los tornillos y las arandelas para madera en las uniones del techo.

Realice orificios con una broca de 8 mm, de acuerdo con la longitud de los tornillos de expansión. Seguidamente, fije el soporte de montaje al techo con los tornillos de expansión.

NOTA: Este ventilador también puede ser instalado en un falso techo, para ello debe utilizar tornillos de fijación con palanca de resorte (no incluidos).

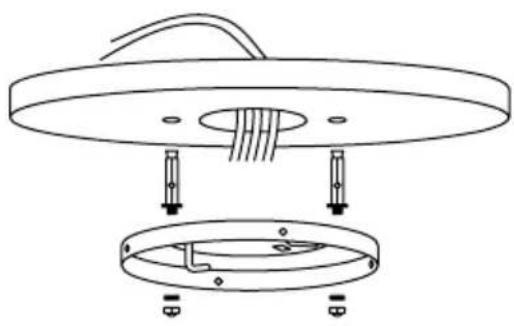

• Marque la posición correcta de los agujeros y fije el Soporte de montaje utilizando los tornillos con anclaje metálico o tornillos y arandelas adecuados al tipo de techo elegido.
• Verifique la correcta instalación del soporte antes de colgar el ventilador. El soporte de montaje debe de soportar todo el peso del ventilador.

CONEXIÓN DEL CABLEADO

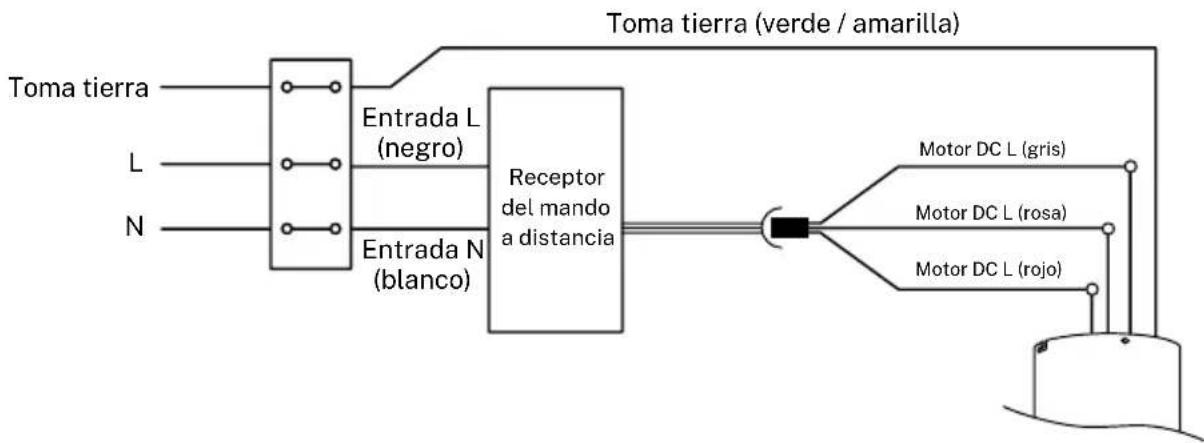

Realice la conexión entre los cables del receptor y los cables del motor del ventilador siguiendo las indicaciones de color. Asegúrese de que la conexión esté firme.

COLOCACIÓN DEL RECEPTOR

①

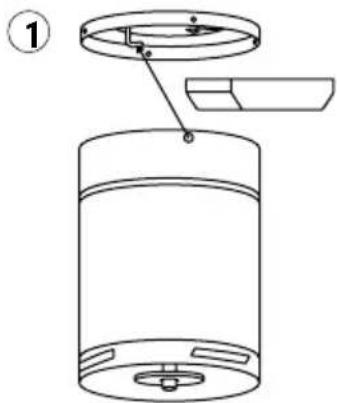

1. Introduzca el driver dentro del cuerpo del motor.
2. Enganche el cuerpo del motor en el gancho izquierdo del soporte del cuerpo y dirija el cableado para que no se pellizque.
3. Coloque el cuerpo del motor de manera que los agujeros encagen para después atorni- llar los 4 tornillos del soporte del cuerpo al cuerpo del motor.

Nota: Asegúrese de que el cuerpo del motor queda perfectamente instalado al techo.

MONTAJE DE LAS ASPAS

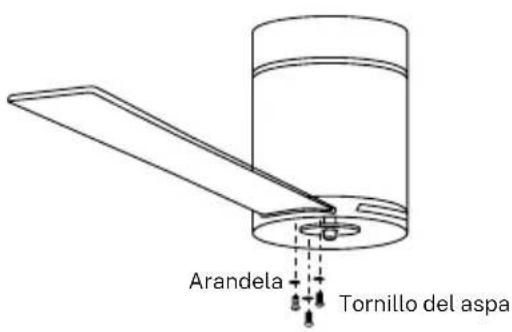

Consejo: Las arandelas para los tornillos de las aspas pueden colocarse en cada tornillo antes de instalar las aspas.

1. Seleccione los tornillos de las aspas y coloque la primera aspa alineando los agujeros del motor con los del aspa. Atornille el aspa para que quede sujeta pero sin apretar demasiado los tornillos para poder colocar el resto.
2. Repita el paso anterior con el resto de aspas.

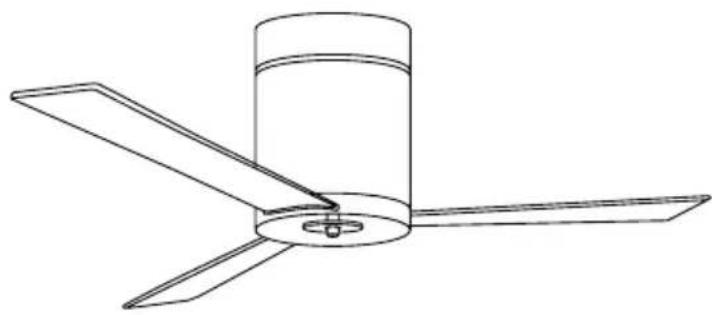

3. Una vez colocadas todas las aspas apriete los tornillos del todo de manera que queden las aspas totalmente sujetas.

Arandela Tornillo del aspa

Panel de conexión Tornillos del panel

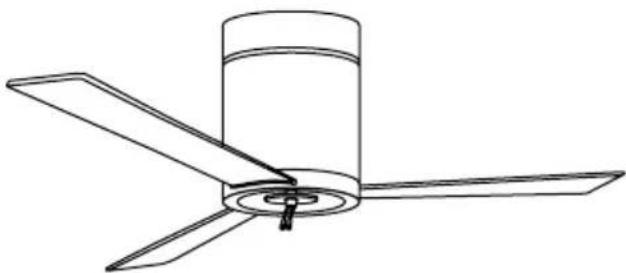

Enganche el panel de conexión a la parte inferior del ventilador insertando las cabezas de los tornillos en los orificios destinados a ello.

Enrosque los tornillos y después asegúrelos correctamente.

MONTAJE DE LA PLACA LED

Enchufe de clavija única Panel LED

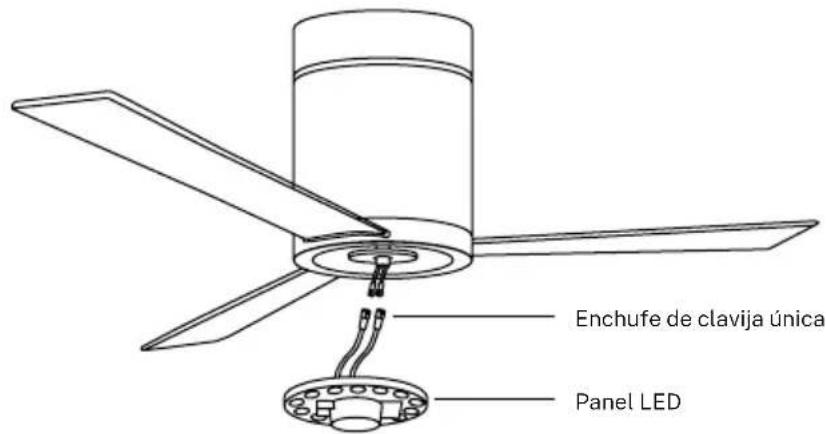

Conecte los cables de la placa de conexión con los del panel LED. El panel LED está magnetizado así que se acopla a la placa de conexiones simplemente juntando ambas piezas.

Nota: Mientras esté instalando o retirando la placa LED, procure no tocas las pestañas aislantes. No apriete los tornillos en exceso ni los enrosque con rapidez ya que podría causar daños en las pestañas aislantes.

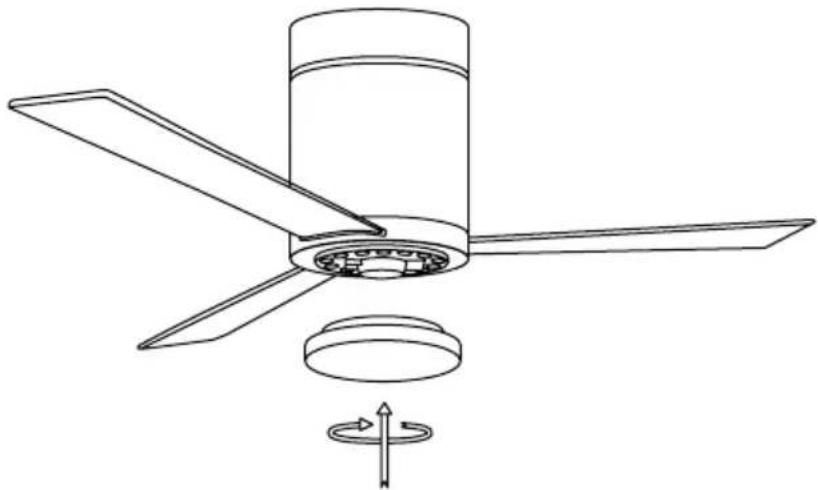

Después coloque la pantalla decorativa de la placa LED enroscándola en el panel de conexión del motor.

COMPROBAR LA INSTALACIÓN

• Compruebe el correcto funcionamiento del ventilador de techo, revisando que no se observe algún movimiento extraño o desajuste en alguna pieza del ventilador.
• En el caso de que se pueda apreciar algún tipo de zumbido/vibración, puede proceder a ajustar las aspas con el kit de balanceo.
• En este kit dispone de contrapesos autoadhesivos y clips en forma de "u".
  • Apague le ventilador de techo.
• Puede poner el clip en el centro de cualquier aspa y revisar si la vibración disminuye.
• Encienda el ventilador y compruebe. Si no se aprecia cambio, apague el ventilador y añada otro clip en otra aspa o use los contrapesos adhesivos.

En cumplimiento de las directivas: 2012/19 / UE y 2015/863 / UE sobre la restricción del uso de sustancias peligrosas en equipos eléctricos y electrónicos, así como su eliminación de residuos. El símbolo con el cubo de basura cruzado que se muestra en el paquete indica que el producto al final de su vida útil se recogerá como residuo separado. Por lo tanto, cualquier producto que haya llegado al final de su vida útil debe entregarse a centros de eliminación de residuos especializados en la recogida selectiva de equipos eléctricos y electrónicos de desecho, o devolverse al minorista al momento de comprar equipos nuevos similares, en uno para Una base. La recolección separada adecuada para la posterior puesta en marcha de los equipos enviados para ser reciclados, tratados y eliminados de una manera compatible con el medio ambiente contribuye a prevenir posibles efectos negativos sobre el medio ambiente y la salud y optimiza el reciclaje y la reutilización de los componentes que componen el aparato. La eliminación abusiva del producto por parte del usuario implica la aplicación de las sanciones administrativas de acuerdo con las leyes.

INTENSIDADE DO VENTILADOR

CONEXIÓN DEL CABLEADO

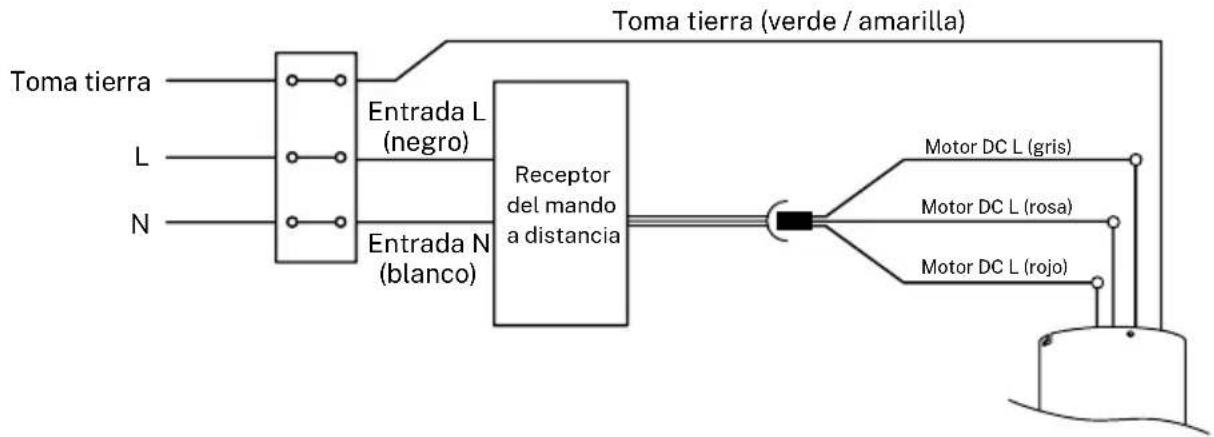

Realice la conexión entre los cables del receptor y los cables del motor del ventilador siguiendo las indicaciones de color. Asegúrese de que la conexión esté firme.

