GEBRUIKSAANWIJZING WIND MINIMAL Create

Locatie- en installatievereisten 54

Mechanische tips 54

Elektrische tips 54

Beveiligingsinstructies 55

Lijst met onderdelen 56

Afstandsbediening 57

Installatie instructies 58

Voorbereiding installatie 58

Het bevestigen van de montagebeugel 58

Bedradingsverbinding 59

Ontvanger plaatsing 59

Mesmontage 59

Patchpaneelmontage 60

Montage van het LED-bord 60

Controleer de installatie 61

DEUTSCH

Bedankt dat u voor onze plafondventilator hebt gekozen. Lees de instructies zorgvuldig door voordat u dit apparaat gebruikt en om een optimaal gebruik ervan te garanderen.

De hier genoemde veiligheidsmaatregelen verminderen het risico op brand, elektrische schokken en letsel als ze correct worden opgevolgd. Bewaar de handleiding op een veilige plaats voor toekomstig gebruik, evenals het aankoopbewijs en de doos. Geef deze instructies, indien van toepassing, aan de toekomstige eigenaar van het apparaat.

Volg altijd de basisveiligheidsinstructies en maatregelen ter voorkoming van gevaren wanneer u een elektrisch apparaat gebruikt. De fabrikant is niet verantwoordelijk voor schade die voortvloeit uit het niet opvolgen van deze instructies door de gebruiker.

LOCATIE- EN INSTALLATIEVEREISTEN

MECHANISCHE TIPS

• Conform veiligheidsvoorschriften moet het laagste punt van de ventilatorbladen zich minimaal 2,3 meter boven de grond bevinden.
• Zorg ervoor dat de gekozen locatie niet toelaat dat de roterende messen in contact komen met voorwerpen.
• Controleer of de plafondbalken stevig vastzitten en groot en sterk genoeg zijn om het gewicht van de ventilator te dragen.
• Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, moet u ervoor zorgen dat de montagebeugel van de ventilator rechtstreeks aan de gebouwconstructie wordt bevestigd. NIET monteren in een verdeelkast.
• De montagebeugel moet stevig worden vastgeschroefd aan een ondersteunende constructie, zoals een betonnen dak, staalconstructie of houten frame. Als er een houten frame wordt toegevoegd, moet dit stevig tussen twee balken worden gespijkerd of geschroefd.
• Om het risico op persoonlijk letsel en materiële schade te verminderen, mag u de verticale stang of ventilatorbladen niet buigen of beschadigen wanneer u de ventilator hanteert of installeert. Als u schade aan het product constateert, neem dan contact op met onze klantenservice voordat u doorgaat met de installatie van de ventilator.
• Zorg ervoor dat de ventilator stevig aan het plafond is bevestigd. Alle bevestigingsschroeven moeten worden gecontroleerd en indien nodig opnieuw worden vastgedraaid voordat de ventilator wordt gestart.

ELEKTRISCHE TIPS

• Schakel de stroom uit voordat u werkzaamheden aan de plafondventilator uitvoert en schakel de stroomonderbreker uit. Om mogelijke elektrische schokken te voorkomen, moet u controleren of de stroom is uitgeschakeld bij de zekeringkast of het stroomonderbrekerpaneel voordat u de bedrading aansluit.
• De ventilator, montagebeugel en verlichtingsapparatuur moeten op aarde worden aangesloten. Controleer of alle verbindingen goed geïsoleerd zijn.
• Controleer en bevestig dat alle verbindingen correct en veilig zijn. Nadat alle elektrische aansluitingen zijn gemaakt, bergt u alle kabels veilig op.
• Probeer deze ventilator niet te bedienen met een wandschakelaar of afstandsbediening die niet door de fabrikant is goedgekeurd voor gebruik met de ventilator. Gebruik geen solid state-controller. Als u een niet-goedgekeurde wandschakelaar of afstandsbediening gebruikt, vervalt uw garantie.
• Sluit de plafondventilator niet aan op een dimmerschakelaar.

Wanneer u een elektrisch apparaat gebruikt, moeten altijd de volgende fundamentele veiligheidsmaatregelen in acht worden genomen.

• Om het risico op persoonlijk letsel te verminderen, bevestigt u de ventilator rechtstreeks aan de draagstructuur van het gebouw volgens deze instructies en gebruikt u uitsluitend het meegeleverde materiaal.
• Om mogelijke elektrische schokken te voorkomen, moet u, voordat u uw ventilator installeert, de stroom uitschakelen door de stroomschakelaars op het elektrische paneel en de bijbehorende wandschakelaars uit te schakelen. Als het niet mogelijk is de stroomschakelaars uit te schakelen, gebruik dan een waarschuwingsapparaat, zoals een label op het elektrische paneel.
• Alle kabels moeten voldoen aan de specificaties van lokale en nationale elektrische codes en ANSI/NFPA 70. Als u niet bekend bent met elektrische installaties, raadpleeg dan een gekwalificeerde elektricien.
• Buig het mesbevestigingssysteem niet tijdens het installeren, kantelen of reinigen van de messen.
• Steek geen andere voorwerpen tussen de ventilatorbladen.
• Om het risico op brand, elektrische schokken of motorschade te verminderen, mag u bij deze ventilator geen solid-state snelheidsregelaar gebruiken. Gebruik uitsluitend de originele snelheidsregelaars.
• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of met een gebrek aan ervaring of beperkte kennis, op voorwaarde dat zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of die is opgeleid in het gebruik ervan. het apparaat veilig.
• Kinderen mogen niet met dit apparaat spelen. Ze mogen ook geen schoonmaak-en onderhoudstaken uitvoeren, tenzij ze ouder zijn dan 8 jaar en onder toezicht staan. Kinderen moeten nauwlettend in de gaten worden gehouden wanneer ze een apparaat gebruiken.

OPMERKING: De instructies en veiligheidsmaatregelen in deze handleiding dekken mogelijk niet alle mogelijke problemen en situaties. U dient te begrijpen dat zowel gezond verstand als voorzichtigheid essentieel zijn bij de installatie en het gebruik van de ventilator.

• Open voorzichtig de verpakking en verwijder de meegeleverde onderdelen.
• Plaats ze op de vloer op een kleed of een stuk plastic dat groot genoeg is om schade te voorkomen.
• Controleer of de onderstaande voorwerpen zich in de verpakking bevinden.

Monteer de montage

Messen

Schroeven

LED-paneelDecoratief scherm Aa

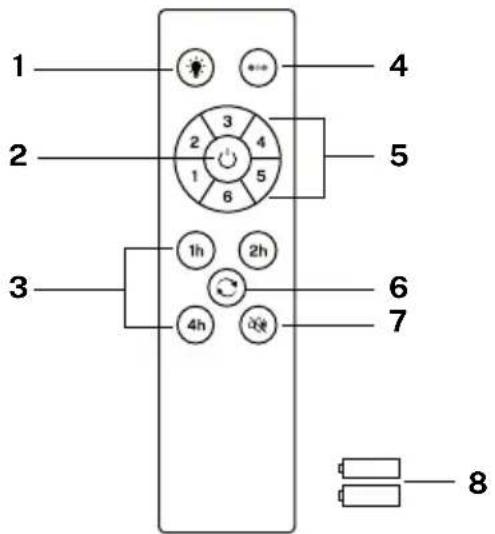

1. Licht
2. Aan / uit knop
3. Timer
4. Kleurtemperatuurregeling
5. Controle van de ventilatorintensiteit
6. omgekeerde functie
7. Knop voor geluid uit
8. Batterijen (2 x AAA)

1 2 3 4 5 6 7 8

Controller-koppeling

1. Zet de hoofdschakelaar van het licht in de kamer waar je de ventilator hebt geïnstalleerd minstens 10 seconden uit.
2. Zet de schakelaar aan en je hoort een pieptoon, druk binnen 3 seconden op de aan/uit-knop en houd deze ingedrukt tot je een pieptoon hoort.
3. Als het koppelen niet lukt, herhaal je de bovenstaande stappen opnieuw nadat je de wand- schakelaar minstens 1 minuut hebt uitgeschakeld.

LICHT

Schakel het ventilatorlicht in en uit, achteloos of de ventilator draait of niet.

KLEURTEMPERATUUR

Wisselt tussen de drie soorten beschikbare lichtkleurtemperaturen (warm, neutraal en koel).

AAN UIT

Zet de ventilator volledig aan of uit, achteloos of het licht nu aan is of niet.

VENTILATORINTENSITEIT

Verhoogt of verlaagt de rotatiesnelheid van de ventilatorbladen.

TIMER

Plan automatische uitschakeling door een keuze te maken uit de beschikbare opties.

OMGEKEERDE FUNCTIE

Verandert de draairichting van de messen fan. De winterfunctie (naar rechts draaien) duwt de warme lucht die zich in het plafond heeft opgehoopt naar beneden en de zomerfunctie (naar links draaien) genereert een briesje dat de omgeving afkoelt.

GELUID UITSCHAKELEN

Door op de knop Geluid uit te drukken, kun je de geluiden dempen die de ventilator maakt als je op een willekeurige toets op de afstandsbediening drukt.

VOORBEREIDING INSTALLATIE

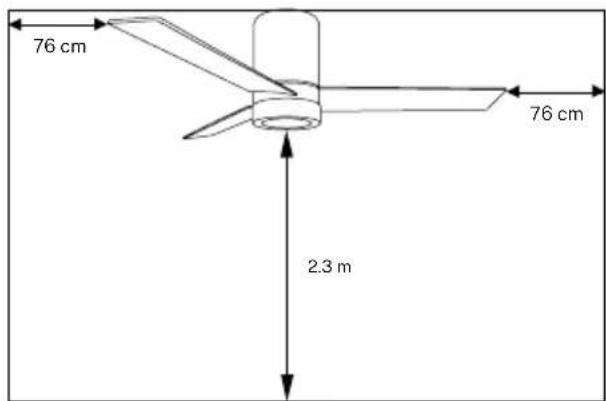

76 cm 2.3 m 76 cm

• Om persoonlijk letsel en letsel te voorkomen, moet u ervoor zorgen dat de ventilator op een locatie wordt gehangen waar de bladen zich op een afstand van 2,3 m of meer van de vloer en 76 cm van de dichtstbijzijnde muur of obstakel bevinden.
• Zorg ervoor dat de montagebeugel voldoende aan de bouwconstructie is bevestigd en het volledige gewicht van de ventilator kan dragen.

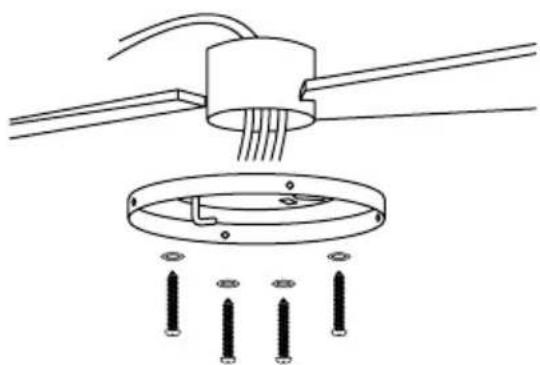

HET BEVESTIGEN VAN DE MONTAGEBEUGEL

De verdeelkast en balk moeten stevig gemonteerd zijn en in staat zijn om op zijn minst het gewicht van de ventilator veilig te dragen.

Bevestig de montagebeugel niet rechtstreeks op plafonds van minder dan 10 mm om te voorkomen dat de schroef losraakt en eruit komt.

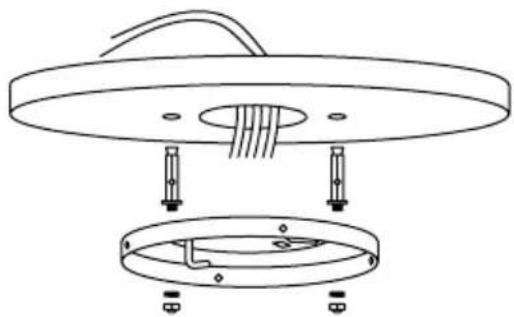

Bevestig de montagebeugel met de hout- schroeven en ringen aan de plafondverbin- dingen.

Boor gaten met een boor van 8 mm, afhankelijk van de lengte van de expansieschroeven. Bevestig vervolgens de montagebeugel aan het plafond met de expansieschroeven.

LET OP: Deze ventilator kan ook in een verlaagd plafond gemonteerd worden, hiervoor dient u bevestigingsschroeven met veerhendel te gebruiken (niet meegeleverd).

• Markeer de juiste positie van de gaten en zet de montagebeugel vast met behulp van de schroeven met metalen pluggen of schroeven en ringen die geschikt zijn voor het gekozen plafondtype.
• Controleer of de beugel correct is geïnstalleerd voordat u de ventilator ophangt. De montagebeugel moet het gehele gewicht van de ventilator dragen.

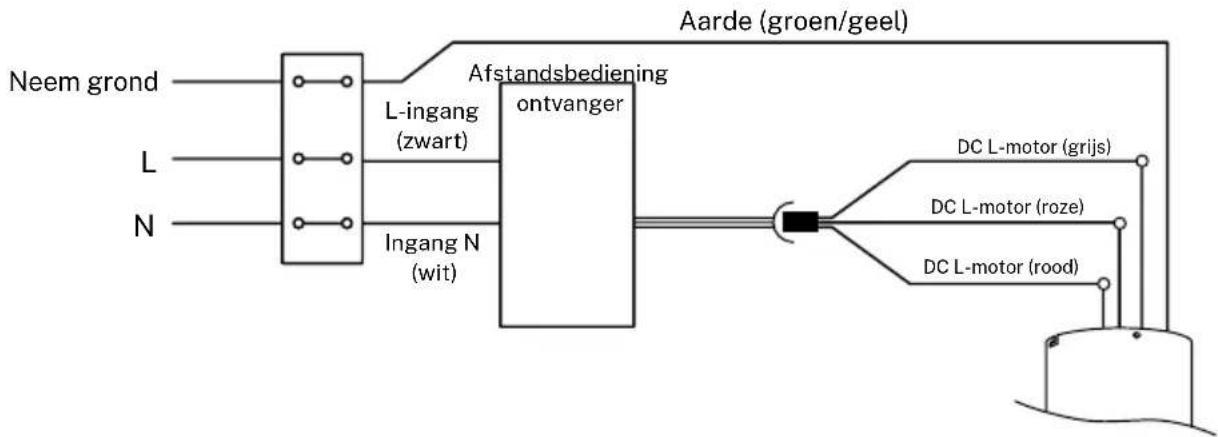

BEDRADINGSVERBINDING

Maak de verbinding tussen de draden van de ontvanger en de draden van de ventilatormotor volgens de kleuraanduidingen. Zorg ervoor dat de verbinding goed vastzit.


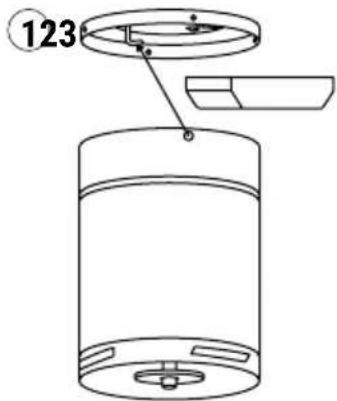

ONTVANGER PLAATSING

123

1. Plaats de aandrijving in het motorlichaam.
2. Haak de motorbehuizing aan de linkerhaak van de carrosseriesteun en leid de bedrading zo dat deze niet bekneld raakt.
3. Plaats het motorlichaam zo dat de gaten passen en schroef vervolgens de 4 schroeven van de carrosseriebeugel op het motorlichaam.
   Opmerking: Zorg ervoor dat de motorbehuizing perfect aan het plafond is geïnstalleerd.

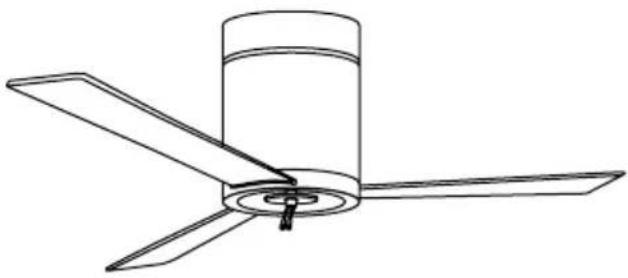

MESMONTAGE

Advies: Op elke schroef kunnen ringen voor de messchroeven worden geplaatst voordat de messen worden geïnstalleerd.

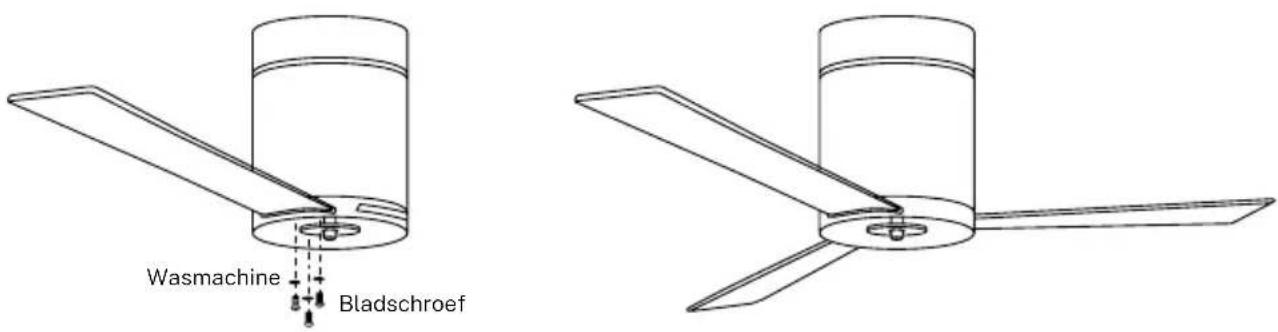

1. Selecteer de bladschroeven en bevestig het eerste blad, waarbij u de gaten in de motor uitlijnt met de gaten in het blad. Schroef het mes erin zodat het goed vast zit, maar zonder de schroeven te strak aan te draaien om de rest te kunnen plaatsen.
2. Herhaal de vorige stap met de rest van de messen.
3. Zodra alle messen op hun plaats zitten, draait u de schroeven volledig vast, zodat de messen volledig vastzitten.

PATCHPANEELMONTAGE

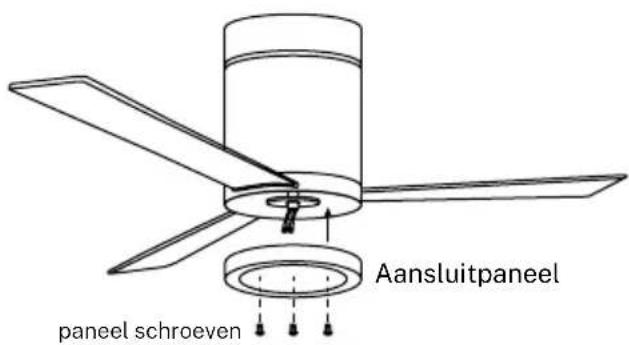

Aansluitpanel paneel schroeven

Bevestig het aansluitpaneel aan de onderkant van de ventilator door de schroefkoppen in de daarvoor bestemde gaten te steken.

Draai de schroeven erin en zet ze vervolgens goed vast.

MONTAGE VAN HET LED-BORD

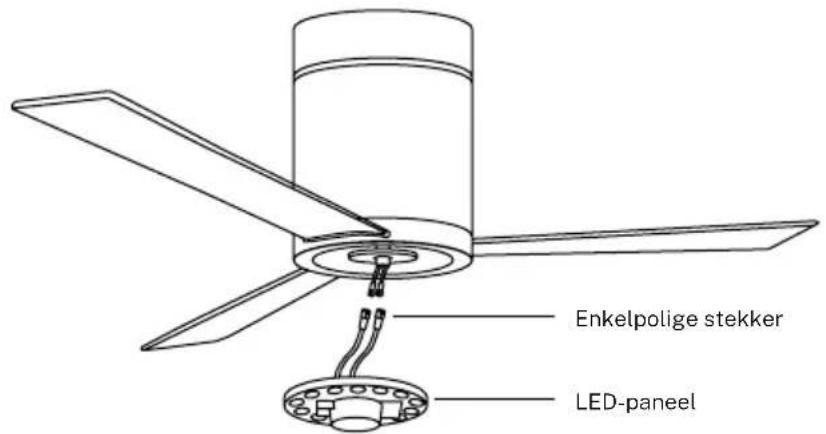

Enkelpolige stekker LED-paneel

Sluit de kabels van het aansluitbord aan op die van het LED-paneel. Het LED-paneel is gemagnetiseerd, zodat het aan het aansluitbord kan worden bevestigd door simpelweg beide delen in elkaar te zetten.

Opmerking: Zorg ervoor dat u tijdens het installeren of verwijderen van de LED-kaart de isolatielipjes niet aanraakt. Draai de schroeven niet te vast en draai ze niet te snel in, omdat dit schade aan de isolatielippen kan veroorzaken.

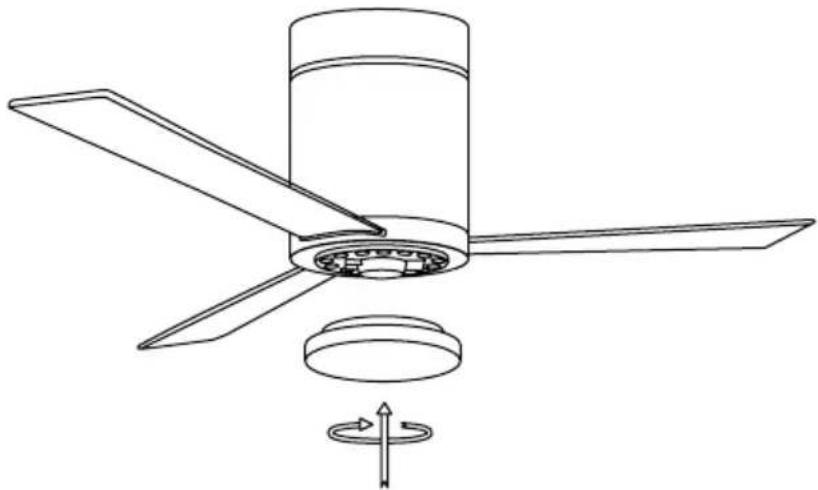

Bevestig vervolgens het decoratieve scherm van de LED-kaart door deze op het motoraansluitpaneel te schroeven.

CONTROLEER DE INSTALLATIE

• Controleer de juiste werking van de plafondventilator en controleer of er geen vreemde bewegingen of verkeerde uitlijning worden waargenomen in enig deel van de ventilator.
• Als u enige vorm van brom/trilling opmerkt, kunt u doorgaan met het afstellen van de bladen met de balanceerset.
• Deze set heeft zelfklevende contragewichten en "u"-vormige clips.
• Schakel de plafondventilator uit.
• Je kunt de clip in het midden van elk mes plaatsen en controleren of de trilling afneemt.
• Zet de ventilator aan en controleer. Als er geen verandering wordt waargenomen, schakelt u de ventilator uit en bevestigt u nog een clip aan een ander mes of gebruikt u de zelfklevende gewichten.

In overeenstemming met de richtlijnen: 2012/19 / EU en 2015/863 / EU betreffende de beperking van het gebruik van gevaarlijke stoffen in elektrische en elektronische apparatuur, evenals hun afvalverwerking. Het symbool met de gekruiste vuilnisbak op de verpakking geeft aan dat het product aan het einde van zijn levensduur als gescheiden afval wordt ingezameld. Daarom moet elk product dat het einde van zijn levensduur heeft bereikt, worden afgeleverd bij gespecialiseerde afvalverwijderingscentra voor de selectieve inzameling van afgedankte elektrische en elektronische apparatuur, of bij de aankoop van soortgelijke nieuwe apparatuur in een keer aan de detailhandelaar worden geretourneerd. voor een basis. Een juiste gescheiden inzameling voor latere inbedrijfstelling van apparatuur die wordt verzonden om te worden gerecycled, behandeld en op milieuvriendelijke wijze afgevoerd, helpt mogelijke negatieve effecten op het milieu en de gezondheid te voorkomen en optimaliseert recycling en hergebruik van de componenten waaruit het apparaat bestaat. . De onrechtmatige eliminatie van het product door de gebruiker impliciert de toepassing van administratieve sancties in overeenstemming met de wetten.
