INSTRUKCJA OBSŁUGI WIND MINIMAL Create

Wymagania dotyczące lokalizacji i instalacji 62

Wskazówki mechanika 62

Wskazówki elektryczne 62

Instrukcje bezpieczeństwa 63

Lista części 64

Pilot 65

Instrukcje Instalacji 66

Przygotowanie do instalacji 66

Montaż wspornika montażowego 66

Podłączenie przewodów 67

Umiejscowienie odbiornika 67

Zespół ostrza 67

Montaż panelu krosowego 68

Montaż tablicy LED 68

Sprawdź instalację 69

Dziękujemy za wybranie naszego wentylatora sufitowego. Przed użyciem tego urządzenia i aby zapewnić jego najlepsze wykorzystanie, prosimy o uważne przeczytanie instrukcji.

Wymienione tutaj środki bezpieczeństwa zmniejszają ryzyko pożaru, porażenia prądem elektrycznym i obrażeń, jeśli są przestrzegane. Prosimy zachować instrukcję w bezpiecznym miejscu do wykorzystania w przyszłości, a także dowód sprzedaży i pudełko. Jeśli ma to zastosowanie, przekaż tę instrukcję przyszłemu właścicielowi urządzenia.

Podczas korzystania z urządzenia elektrycznego należy zawsze przestrzegać podstawowych instrukcji bezpieczeństwa i środków zapobiegania zagrożeniom. Producent nie ponosi odpowiedzialności za jakiekolwiek szkody powstałe na skutek niezastosowania się użytkownika do niniejszej instrukcji.

WYMAGANIA DOTYCZĄCE LOKALIZACJI I INSTALACJI

WSKAZÓWKI MECHANIKA

• Zgodnie z przepisami bezpieczeństwa najniższy punkt łopatek wentylatora musi znajdować się na wysokości co najmniej 2,3 metra od podłoża.
• Upewnij się, że wybrane miejsce nie pozwala na kontakt obracających się ostrzy z żadnymi przedmiotami.
• Sprawdź, czy belki stropowe są solidne, duże i wystarczająco mocne, aby utrzymać ciężar wentylatora.
• Aby zmniejszyć ryzyko pożaru, porażenia prądem lub obrażeń ciała, należy upewnić się, że wspornik montażowy wentylatora jest przymocowany bezpośrednio do konstrukcji budynku. Nie montować w skrzynce rozdzielczej.
• Wspornik montażowy musi być bezpiecznie przykręcony do konstrukcji nośnej, takiej jak dach betonowy, konstrukcja stalowa lub rama drewniana. Jeżeli dodawana jest rama drewniana, należy ją mocno przybić lub przykręcić pomiędzy dwoma legarami.
• Aby zmniejszyć ryzyko obrażeń ciała i szkód materialnych, nie zginaj ani nie uszkadzaj pionowego pręta ani łopatek wentylatora podczas przenoszenia lub instalowania wentylatora. Jeżeli zauważysz jakiekolwiek uszkodzenia produktu, przed przystąpieniem do montażu wentylatora skontaktuj się z naszym serwisem.
• Upewnij się, że wentylator jest bezpiecznie przymocowany do sufitu. Wszystkie śruby mocujące należy sprawdzić i w razie potrzeby dokręcić przed uruchomieniem wentylatora.

WSKAZÓWKI ELEKTRYCZNE

- Przed przystąpieniem do jakichkolwiek prac przy wentylatorze sufitowym wyłącz zasilanie i wyłącz wyłącznik zasilania. Aby uniknąć możliwego porażenia prądem elektrycznym, przed wykonaniem okablowania należy sprawdzić, czy zasilanie w skrzynce bezpieczników lub panelu wyłączników jest wyłączone.

- Wentylator, wspornik montażowy i sprzęt oświetleniowy muszą być podłączone do uziemienia. Sprawdź, czy wszystkie złącza są dobrze izolowane.

- Sprawdź i potwierdź, że wszystkie połączenia są prawidłowe i bezpieczne. Po wykonaniu wszystkich połączeń elektrycznych należy bezpiecznie przechowywać wszystkie kable.

- Nie próbuj sterować tym wentylatorem za pomocą przełącznika ściennego lub pilota, który nie został zatwierdzony przez producenta do użytku z wentylatorem. Nie używaj kontrolera półprzewodnikowego. Użycie niezatwierdzonego przełącznika ściennego lub pilota zdalnego sterowania spowoduje utratę gwarancji.

- Nie podłączaj wentylatora sufitowego do ściemniacza.

Podczas korzystania z dowolnego urządzenia elektrycznego należy zawsze przestrzegać poniższych podstawowych środków ostrożności.

• Aby zmniejszyć ryzyko obrażeń ciała, należy przymocować wentylator bezpośrednio do konstrukcji wsporczej budynku, postępując zgodnie z poniższymi instrukcjami i używać wyłącznie dostarczonych materiałów.
• Aby uniknąć możliwego porażenia prądem elektrycznym, przed instalacją wentylatora należy odłączyć zasilanie, wyłączając przełączniki zasilania na panelu elektrycznym i powiązane przełączniki ścienne. Jeżeli wyłączenie wyłączników zasilania nie jest możliwe, należy zastosować urządzenie ostrzegawcze, np. etykietę na panelu elektrycznym.
• Wszystkie kable muszą spełniać specyfikacje ustanowione przez lokalne i krajowe przepisy elektryczne oraz ANSI/NFPA 70. Jeśli nie znasz się na instalacjach elektrycznych, skonsultuj się z wykwalifikowanym elektrykiem.
• Nie zginaj systemu mocowania ostrzy podczas montażu, przechylania lub czyszczenia ostrzy.
• Nie wkładaj innych przedmiotów pomiędzy łopatki wentylatora.
• Aby zmniejszyć ryzyko pożaru, porażenia prądem lub uszkodzenia silnika, nie należy używać z tym wentylatorem półprzewodnikowego regulatora prędkości. Używaj wyłącznie oryginalnych regulatorów prędkości.
• Urządzenie to może być używane przez dzieci w wieku 8 lat i starsze oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także osoby nieposiadające doświadczenia lub ograniczonej wiedzy, pod warunkiem, że znajdują się one pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub zostały przeszkolone w zakresie obsługi bezpiecznie używać urządzenia.
• Dzieci nie powinny bawić się tym urządzeniem. Nie powinny również wykonywać zadań związanych z czyszczeniem i konserwacją, chyba że ukończyły 8 lat i są pod nadzorem. Podczas korzystania z jakiegokolwiek urządzenia dzieci powinny znajdować się pod ścisłym nadzorem.

NOTATKA: Instrukcje i środki ostrożności zawarte w tej instrukcji mogą nie obejmować wszystkich możliwych problemów i sytuacji. Należy zrozumieć, że podczas instalacji i użytkowania wentylatora niezbędny jest zdrowy rozsądek i ostrożność.

LISTA CZEŚCI

• Ostrożnie otwórz opakowanie i wyjmij zawarte w nim części.
• Położ je na podłodze na dywaniku lub kawałku plastiku wystarczająco dużym, aby zapobiec uszkodzeniom.
• Sprawdź, czy wymienione poniżej przedmioty znajdują się w opakowaniu.

Wspornik montażowy

Ostrza

Śruby

Dowodzenie i kierowca

Panel LEDDekoracyjny ekran Pa

PILOT

1. Światło
2. Włącznik / wyłącznik
3. Regulator czasowy
4. Kontrola temperatury barwowej
5. Sterowanie intensywnością wentylatora
6. Funkcja odwrotna
7. Przycisk wyłączania dźwięku
8. Baterie (2 x AAA)

1 2 3 4 5 6 7 8

Parowanie kontrolera

1. Wyłącz główny włącznik światła w pomieszczeniu, w którym zainstalowano wentylator, na co najmniej 10 sekund.
2. Włącz włącznik, a usłyszysz sygnał dźwiękowy, w ciągu 3 sekund naciśnij i przytrzymaj przycisk włączania/wyłączania, aż usłyszysz sygnał dźwiękowy.
3. Jeśli proces parowania nie powiedzie się, powtórz powyższe kroki ponownie po wyłączeniu przełącznika ściennego na co najmniej 1 minutę.

ŚWIATŁO

Włącz i wyłącz światło wentylatora, mimo wszystko niezależnie od tego, czy wentylator działa, czy nie.

TEMPERATURA KOLORU

Przełącza pomiędzy trzema rodzajami dostępnych temperatur barwowych światła (ciepła, neutralna i chłodna).

WŁ. WYŁ

Całkowicie włączyć lub wyłączyć wentylator, mimo wszystko niezależnie od tego, czy światło jest włączone, czy nie.

Zwiększa lub zmniejsza prędkość obrotową łopatek wentylatora.

REGULATOR CZASOWY

Zaplanuj automatyczne wyłączanie, wybierając jedną z dostępnych opcji.

FUNKCJA ODWROTNA

Zmienia kierunek obrotu łopatek wentylator. Funkcja zimowa (obrót w prawo) wypycha zgromadzone w suficie gorące powietrze w dół, a funkcja letnia (obrót w lewo) generuje bryzę chłodzącą otoczenie.

WYŁĄCZ DŹWIEK

Naciskając przycisk wyłączania dźwięku, można wyciszyć dźwięki wydawane przez wentylator po naciśnięciu dowolnego klawisza na pilocie.

PRZYGOTOWANIE DO INSTALACJI

76 cm 2.3 m 76 cm

• Aby uniknąć obrażeń ciała i obrażeń, upewnij się, że wentylator jest zawieszony w miejscu, które umożliwia umieszczenie łopatek co najmniej 2,3 m nad podłogą i 76 cm od najbliższej ściany lub przeszkody.
• Upewnij się, że wspornik montażowy jest prawidłowo przymocowany do konstrukcji budynku i może utrzymać cały cieżar wentylatora.

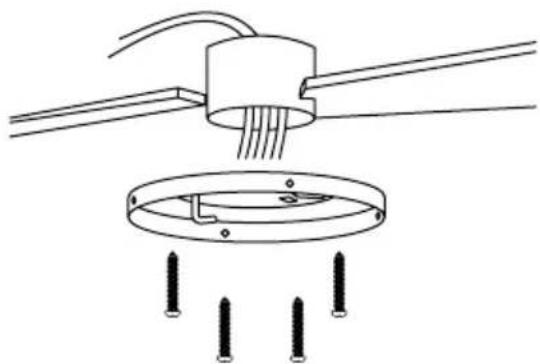

MONTAŻ WSPORNIKA MONTAŻOWEGO

• Sprawdź, czy sufit, w którym zamierzasz zamontować wentylator, jest stabilny i jest w sta-nie bezpiecznie utrzymać cieżar wentylatora.
• Nie mocuj wspornika montażowego bezpośrednio do sufitów w odległości mniejszej niż 10 mm, aby uniknąć ryzyka poluzowania się i wysunięcia śruby.

Wywierć niezbędne otwory, a następnie przymocuj wspornik montażowy za pomocą wkrętów do drewna i podkładek do złączy sufitowych.

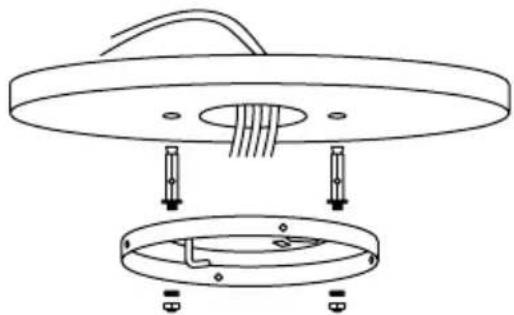

Wywierć otwory wiertłem o średnicy 8 mm, w zależności od długości śrub rozporowych. Następnie przymocuj wspornik montażowy do sufitu za pomocą śrub rozporowych.

NOTATKA: Wentylator ten można również zamontować w suficie podwieszanym, w tym celu należy użyć śrub mocujących z dźwignią sprężynową (brak w zestawie).

• Zaznacz prawidłowe położenie otworów i przymocuj wspornik sufitowy za pomocą wkrętów z metalowymi kołkami lub wkrętów i podkładek odpowiednich do wybranego rodzaju sufitu.
• Przed zawieszeniem wentylatora należy sprawdzić poprawność montażu wspornika. Wspornik montażowy musi utrzymać cały ciężar wentylatora.

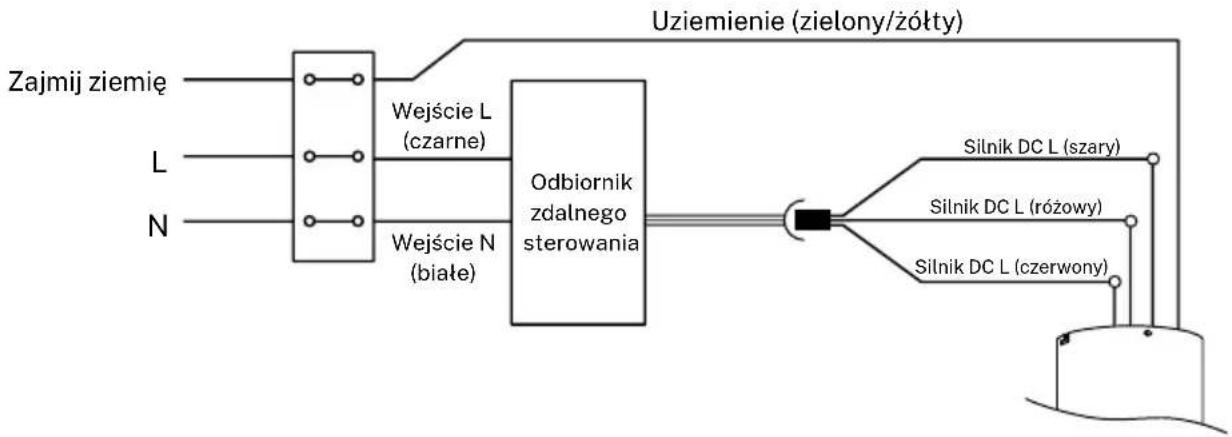

PODŁĄCZENIE PRZEWODÓW

Wykonaj połączenie pomiędzy przewodami odbiornika a przewodami silnika wentylatora, kierując się kolorami. Upewnij się, że połączenie jest szczelne.


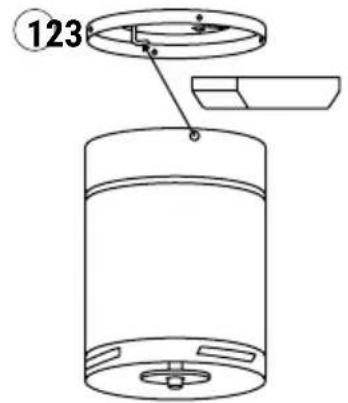

UMIEJSCOWIENIE ODBIORNIKA

123

1. Włóż sterownik do korpusu silnika.
2. Zawieś korpus silnika na lewym haku mocowania nadwozia i poprowadź przewody tak, aby nie zostały przyciśnięte.
3. Ustaw korpus silnika tak, aby otwory pasowały, a następnie przykręć 4 śruby wspornika korpusu do korpusu silnika.

Notatka: Upewnij się, że korpus silnika jest idealnie zamontowany do sufitu.

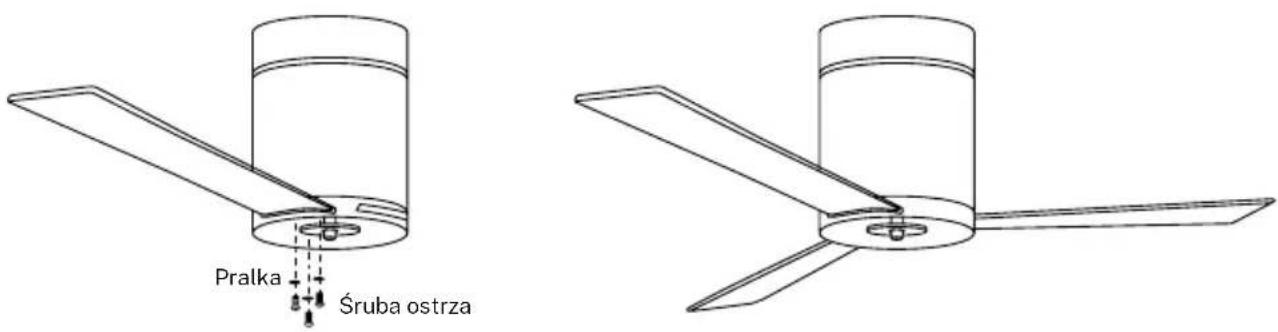

ZESPÓŁ OSTRZA

Rada: Podkładki do śrub ostrzy można umieścić na każdej śrubie przed zamontowaniem ostrzy.

1. Wybierz śruby ostrza i zamocuj pierwsze ostrze, dopasowując otwory w silniku do otworów w ostrzu. Wkręć ostrze tak, aby było zabezpieczone, ale nie dokręcaj śrub zbyt mocno, aby móc umieścić resztę.
2. Powtórz poprzedni krok z resztą ostrzy.
3. Gdy wszystkie ostrza znajdą się na swoim miejscu, dokręć całkowicie śruby, aby ostrza były całkowicie zabezpieczone.

Pralka Śruba ostrza

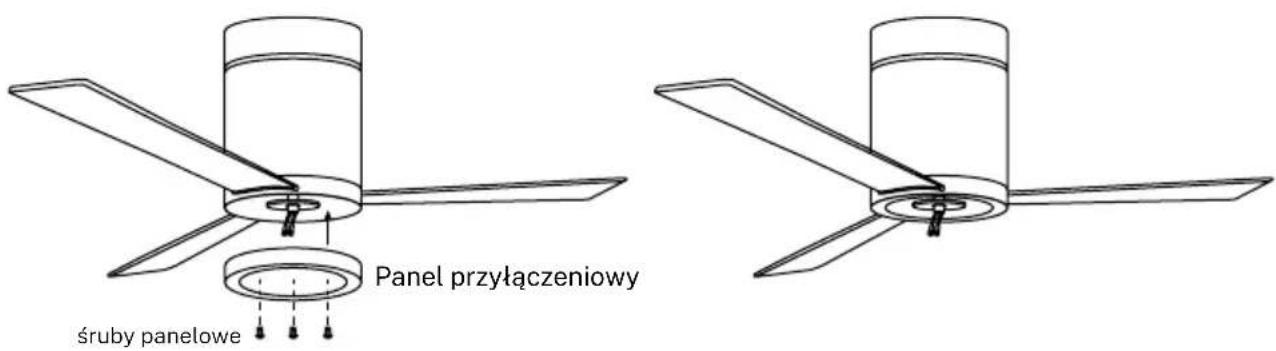

MONTAŻ PANELUKROSOWEGO

Panel przyłączeniowy śruby panelowe

Przymocuj panel przyłączeniowy do dolnej części wentylatora, wkładając łby śrub w wyznaczone otwory.

Wkręć śruby, a następnie odpowiednio je zabezpiecz.

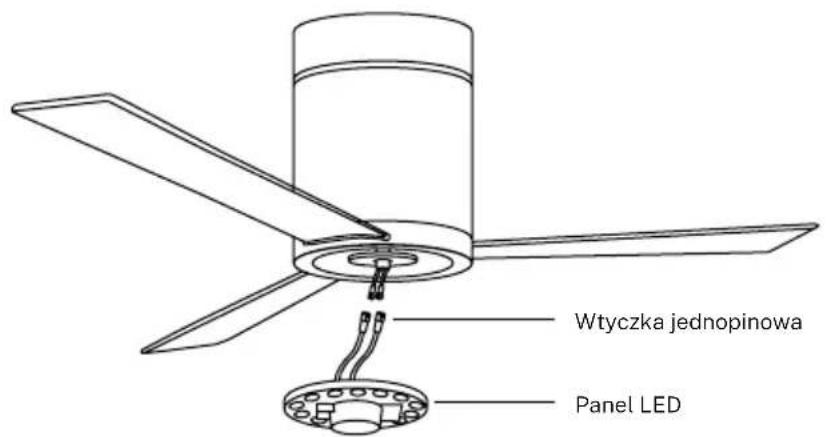

MONTAŻ TABLICY LED

Wtyczka jednopinowa Panel LED

Podłącz kable z płytki przyłączeniowej do kabli z panelu LED. Panel LED jest namagnesowany, dzięki czemu można go przymocować do płytki przyłączeniowej, po prostu łącząc obie części.

Notatka: Podczas instalowania lub wyjmowania płytki LED należy uważać, aby nie dotknąć wypustek izolacyjnych. Nie dokręcaj śrub zbyt mocno ani nie dokręcaj ich zbyt szybko, ponieważ może to spowodować uszkodzenie zakładek izolacyjnych.

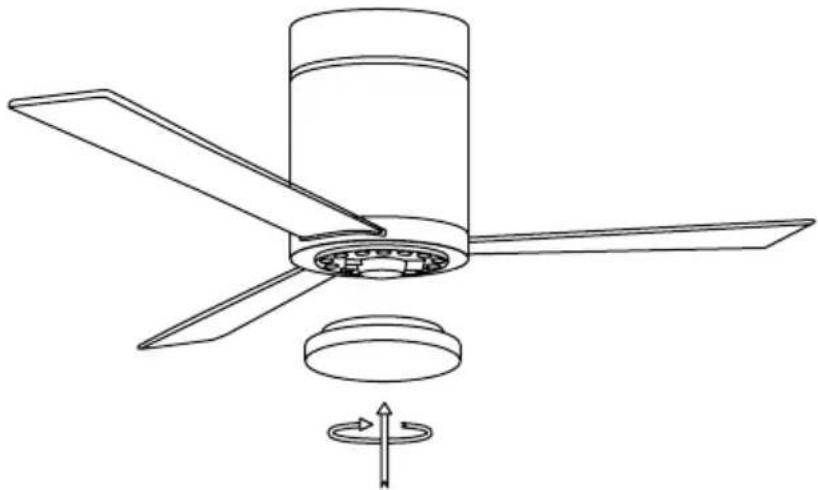

Następnie przymocuj ekran dekoracyjny LED Board przykręcając go do panelu przyłączeniowego silnika.

SPRAWDŹ INSTALACJĘ

• Sprawdź poprawność działania wentylatora sufitowego, sprawdzając, czy nie obserwuje się dziwnych ruchów lub niewspółosiowości w żadnej części wentylatora.
• Jeśli zauważysz jakikolwiek rodzaj buczenia/wibracji, możesz przystąpić do regulacji ostrzy za pomocą zestawu do wyważania.
• Zestaw ten zawiera samoprzylepne przeciwwagi i klipsy w kształcie litery „U”.
• Wyłącz wentylator sufitowy.
• Możesz umieścić klips na środku dowolnego ostrza i sprawdzić, czy wibracje zmniejszają się.
• Włącz wentylator i sprawdź. Jeśli nie widać żadnych zmian, wyłącz wentylator i dodaj kolejny klips na innym ostrzu lub użyj samoprzylepnych ciężarków.

Zgodnie z dyrektywami: 2012/19 / UE i 2015/863 / UE w sprawie ograniczenia stosowania niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym, a także ich usuwania. Symbol z przekreślonym pojemnikiem na śmieci pokazany na opakowaniu oznacza, że produkt pod koniec okresu użytkowania będzie zbierany jako osobny odpad. Dlatego każdy produkt, który osiągnął koniec okresu użytkowania, musi zostać dostarczony do wyspecjalizowanych centrów usuwania odpadów w celu selektywnej zbiórki zużytego sprzętu elektrycznego i elektronicznego lub zwrócony do sprzedawcy przy zakupie podobnego nowego sprzętu, w jednym dla jednej bazy. Właściwa selektywna zbiórka w celu późniejszego uruchomienia sprzętu przeznaczonego do recyklingu, obróbki i utylizacji w sposób przyjazny dla środowiska pomaga zapobiegać potencjalnym negatywnym skutkom dla środowiska i zdrowia oraz optymalizuje recykling i ponowne użycie elementy składające się na urządzenie. . Niewłaściwe usunięcie produktu przez użytkownika oznacza nałożenie sankcji administracyjnych zgodnie z prawem.
