Marque	NODOR
Modèle	NorGranite 78.50 1B 1D BK
Type de produit	Évier à poser (drop-in) en granit composite
Couleur	Noir (BK)
Matière	NorGranite (granit composite)
Dimensions (approximatives)	78,5 cm (largeur) x 50 cm (profondeur)
Nombre de bacs	1 bac principal
Type de vidage	1 bonde avec trop-plein (selon modèle)
Nombre de trous pour robinet	Prémarqué pour 1 robinet (perçage à effectuer)
Installation	À découper, fixation par clips de serrage (ép. plan 30-40 mm)
Entretien quotidien	Eau tiède, chiffon doux ou tampon nylon non abrasif, détergent doux
Nettoyage des taches	Produit liquide abrasif doux, frotter délicatement
Anti-calcaire	Vinaigre blanc, rincer après 20 minutes
Produits interdits	Crèmes/poudres abrasives, éponges métalliques, ammoniaque, soude caustique, acide formique
Précautions d'usage	Ne pas utiliser comme planche à découper, ne pas s'asseoir sur l'évier, protéger des rayures
Contenu de la notice	Instructions d'installation, d'entretien et de sécurité (20 pages)
Garantie	Non spécifiée dans la notice
Poids estimé	Environ 15 kg

FOIRE AUX QUESTIONS - NorGranite 78.50 1B 1D BK NODOR

Comment poser l'évier NorGranite 78.50 1B 1D BK ?

Retournez l'évier sur le plan de travail, tracez le contour, puis retirez l'évier. Tracez une ligne à 10 mm à l'intérieur pour la découpe. Percez et découpez l'ouverture. Scellez les bords avec du mastic imperméable. Appliquez un joint de silicone sous la bride, placez l'évier et fixez-le en pivotant les clips de fixation. Serrez les vis progressivement.

Quels outils sont nécessaires pour installer cet évier ?

Il vous faut : règle/mètre ruban, crayon, ruban-cache adhésif, lunettes de sécurité, silicone pour cuisine, tournevis, marteau, scie cloche de 35 mm (pour le robinet), perceuse, scie sauteuse et lame appropriée.

Comment percer le trou pour le robinet ?

Identifiez les orifices prémarqués sous l'évier. Avec une scie cloche, percez depuis le dessous de l'évier. Refroidissez la mèche avec de l'eau si nécessaire. Terminez le perçage sur la face supérieure pour un trou net. Utilisez une perceuse sans fil de préférence.

Quel type de mastic utiliser pour l'étanchéité ?

Utilisez un joint de silicone pour cuisine et salle de bain. N'utilisez pas de mastic ou d'adhésif époxy. Appliquez-le uniformément sur la face inférieure de la bride de l'évier, à environ 6 cm des bords extérieurs.

Comment nettoyer l'évier NorGranite au quotidien ?

Lavez avec de l'eau tiède et un chiffon doux ou un tampon de nylon tissé non abrasif, avec un liquide nettoyant non abrasif. Rincez abondamment. Vous pouvez répéter aussi souvent que nécessaire.

Comment enlever les taches tenaces ou les rayures ?

Utilisez un produit liquide abrasif doux en petite quantité, frottez délicatement avec un chiffon doux ou un tampon en nylon non abrasif. Rincez bien. Recommencez si nécessaire.

Comment détartrer l'évier NorGranite ?

Appliquez du vinaigre blanc sur les dépôts de calcaire à l'aide d'un tampon de nylon non abrasif. Laissez agir 20 minutes, puis rincez abondamment à l'eau claire.

Quels sont les produits d'entretien interdits ?

N'utilisez pas de crèmes ou poudres abrasives, de tampons à récurer métalliques, de nettoyants alcalins (ammoniaque, soude caustique), d'acide formique ou tout produit hautement corrosif. Ils peuvent endommager la surface.

Comment vérifier l'étanchéité après installation ?

Raccordez les tuyaux d'alimentation et d'évacuation. Remplissez l'évier d'eau et vérifiez qu'il n'y a pas de fuite autour du tuyau d'évacuation. Videz l'eau et vérifiez à nouveau. Si nécessaire, resserrez les raccords.

Que faire en cas de fuite au niveau des clips de fixation ?

Vérifiez que le joint de silicone a été appliqué correctement et que les clips sont bien serrés. Ne serrez pas complètement d'un seul coup ; serrez progressivement en croix. Si la fuite persiste, retirez l'évier, nettoyez et réappliquez du silicone neuf.

MODE D'EMPLOI NorGranite 78.50 1B 1D BK NODOR

Fig.1.4
Plan de travail

Fig. 1.5

Installateur

Veuillez laisser ce dépliant à l'utilisateur, car il contient de précieux conseils d'entretien.

Outils nécessaires

Règle/Mètre ruban Crayon
Ruban-cache adhéssif Lunettes de sécurité
Silicone pour cuisine Tournevis
Marteau Scie cloche de 35 mm(pourincer un orificepour robinet)
Perceuse Scie sauteuse et l'âme ap-proPRIée (si une découpe du plan de travail est nécessaire)

Remarques

• Lors de l'installation, veillez à protégger l'évier de toutes éraflures et rayures.
• Ne vous appuyez pas sur l'évier.
• Lors de l'installation, ne posez pas l'évier sur ses bords ou recoins. Cela pourrait provoquer des dommages.
• Il est déconseilé de force et de trop serrer tous les accessoires de plomberie connectés à l'évier.
• Vérifiez soigneusement que la moulure et les bords de l'évier sont bien alignés pour que l'eau s'écoule dans le tuyau d'évacuation.
• Les serre-joints conviennent aux plans de travail d'une épaisseur comprise entre 30 et 40mm (Fig.1.1). Si votre plan de travail est de taille différente, il se peut qu'il falle le placer sous les serre-joints ou la feuillage (Fig.1.2).

Preparer le plan de travail

Délimiter l'ouverture

Nous vous recommendons d'incluter l'evier sur le plan de travail avant de fixer définitivement le plan de travail sur le meuble.

1. Retournez l'evier sur le plan de travail. Placez l'evier sur le plan de travail comme désiré. Assurez-vous que le caisson du meuble dispose d'assez d'espace pour contir tous les composants de l'evier. Avec un crayon gras et pointu, tracez le plus précisément possible le contour de l'evier (Fig. 1.3). Retirez l'evier.

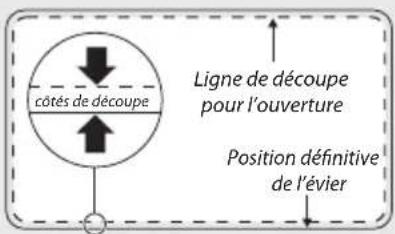

2. Tracez une autre ligne à 10 mm à l'intérieur du bord supérieur de l'évier : il s'agit de la

ligne de découverte l'ouverture (Fig. 1.4).

1. Percez un trou aussi grand que possible à l'intérieur de la ligne de découpe. À l'aide d'une scie à dents, d'une scie sauteuse ou similaire, découpez l'ouverture jusqu'à la ligne de découpe.

Sceller les bords de l'ouverture.

Nous recommendons de sceller les bords poreux autour de la découverte à l'aide d'un mastic imperméable comme un vernis, de la peinture ou de la colle à bois. Cela empêchera le plan de travail de gonfler en cas de petites fuites (Fig. 1.5).

Preparer l'évier

Préparer l'orifice pour robinet

Percer un orifice predefini pour les robinets

• Avant de commencer à percer, veuilles vous familiariser avec les consignes de sécurité fournies avec la scie cloche.
  La face avant doit etre totalement soutenue pour eviter toute fissure au moment de percer ou de decouper.
• AVENTISSEMENT!

Tout usinage génére de fines particules de poussière. Il est IMPÉRATIF de percer ou de découvert dans un endroit correctement ventilé.

1. Identifiez le ou les orifices de robinet premarqués dont vous aurez besoin.

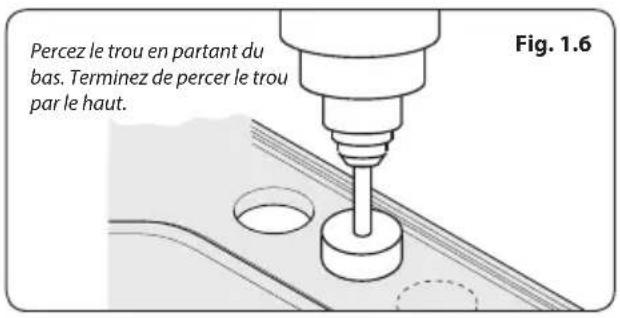

2. Avec une scie cloche, percez l'orifice du robinet depuis le dessous de l'évier Fig. 1.6. Finissez de percer le trou sur la surface supérieure de l'évier pour que celui-ci soit net.
3. Il peut être nécessaire de refroidir la pointe de la perceuse avec de l'eau pour éviter qu'elle ne brûle. Pour cette raison, nous recommendons l'utilisation d'une perceuse rechargeable. Soyez particulièrement prudent si vous utilisez une perceuse électrique à proximé immediate d'un point d'eau.
4. Fixez le robinet, le tuyau d'évacuation et de trop-plein (le cas échéant) à l'évier conformément aux instructions du fabricant.

Applique le mastic

• NE PAS utiliser de mastic ou d'adhésif époxy.

Appliquez sur la face inférieure de la bride de

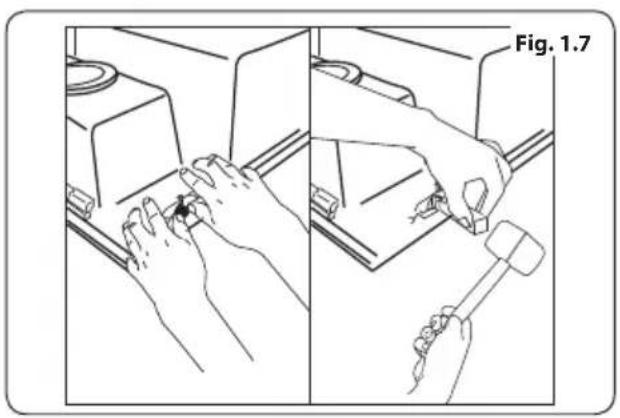

l'évier un joint de silicone (non fourni). Veillez à ce que chaque clip d'évier soit rabattu comme indiqué à la Fig. 1.7 pour l'ajustement final.

Positionnez l'évier dans l'ouverture du plan de travail.

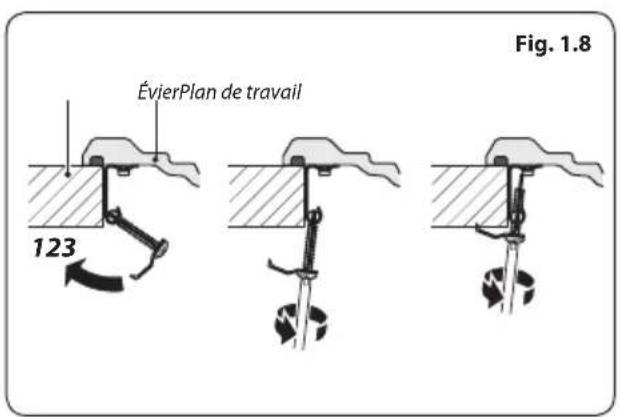

Fixez l'évier en pivotant les clips d'évier comme sur la Fig. 1.8 et serrez les vis à l'avant, puis serrez les vis à l'arrière puis celles sur les côtes.

Raccords d'évacuation

Installez les raccords d'évacuation sur l'évier en suivant les instructions fournies. Appliquez uniformément un joint de silicone sur le dessous du rebord de l'évier, à environ 6 cm des bords extérieurs du rebord de l'évier.

Pose del'évier

1. Retournez l'évier et posez le plan de travail sur l'évier. Basculez chaque clip sur son support - : c'est la méthode la plus repandue, cependant, si le plan de travail a été fixé au meuble, l'évier peut être placé dans l'ouverture et fixé par en-dessous.

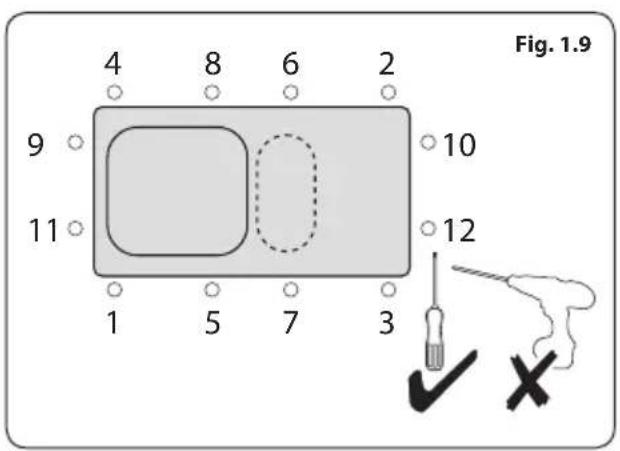

2. Placez l'evier au centre. Serrez les vis de fixation dans l'ordre indiqué à la Fig. 1.9.
3. NE SERREZ PAS COMPLÉTEMENT À LA PREMIÈRE TENTATIVE.
4. Retirez tout surplus demariabled'etanchete ou essuyez tout excès de mastic.

Contrôlez l'étanchéité :

Raccordez les tuyaux au robinet
Raccordez les tuyaux d'alimentation des colonnes montantes aux vannes d'arrêt ou aux raccords inférieurs
- Remplissez l'évier d'eau et vérifie qu'il n'y a pas de fuite autour du tuyau d'évacuation
- Videz l'eau de l'évier et vérifie la présence de fuites
- Vissez au besoin

Conseils d'entretien

Entretien au quotidien

Bien que votre évier soit fait de matérielux extrémement durables et qu'il résiste à une utilisation intensive, il peut toutefois être égratigné par des objets durs ou coupants. Si les surfaces doivent être réservées dans un état irréprochable, des précautions raisonnables doivent être prises lors de la manipulation desdits objets.

N'TUTILISEZ PAS L'EGOUTTOIR COMME PLANCHE A DÉCOUPER.

Nettoyage

Lavez votre évier avec de l'eau tiède, à l'aide d'un chiffon doux ou d'un tampon de nylon tissé non abrasif et d'un liquide nettoyant ou détergent non abrasif. Cette opération peut se repeter aussi souvent que l'évier est utilisé.

Abrasions métalliques ou taches rebelles:

Essuyez l'évier à l'aide d'un chiffon doux ou d'un tampon en nylon tissé non abrasif et d'un produit liquide abrasif. Pulverisez le produit abrasif liquide en petites quantités et frottez delicatement. Recommenze au besoin jusqu'à ce que l'évier soit propre.

Dépôts de calcaire et de calcium :

Nettoyez avec un tampon de nylon tissé non abrasif et du vinaigre blanc. Rincez abondament après 20 minutes.

• N'utilisez pas de produits de nettoyage abrasifs sous forme de crèmes ou de poudres, de tampons de nettoyage ou de nettoyants alcalins comme l'ammoniaque, la soude caustique concentrée, l'acide formique ou tout autre produit hautement corrosif.
