NorGranite 78.50 1B 1D BK - Pia NODOR - Manual de utilização gratuito

Marca	NODOR
Modelo	NorGranite 78.50 1B 1D BK
Tipo de produto	Pia de embutir (drop-in) em granito composto
Cor	Preto (BK)
Material	NorGranite (granito composto)
Dimensões (aproximadas)	78,5 cm (largura) x 50 cm (profundidade)
Número de cubas	1 cuba principal
Tipo de escoamento	1 ralo com ladrão (conforme modelo)
Número de furos para torneira	Pré-marcado para 1 torneira (perfuração a realizar)
Instalação	A recortar, fixação por clipes de aperto (esp. bancada 30-40 mm)
Manutenção diária	Água morna, pano macio ou esponja de nylon não abrasiva, detergente suave
Limpeza de manchas	Produto líquido abrasivo suave, esfregar delicadamente
Anti-calcário	Vinagre branco, enxaguar após 20 minutos
Produtos proibidos	Cremes/pós abrasivos, esponjas metálicas, amoníaco, soda cáustica, ácido fórmico
Precauções de uso	Não usar como tábua de corte, não se sentar na pia, proteger de arranhões
Conteúdo do manual	Instruções de instalação, manutenção e segurança (20 páginas)
Garantia	Não especificada no manual
Peso estimado	Aproximadamente 15 kg

Perguntas frequentes - NorGranite 78.50 1B 1D BK NODOR

Como instalar a pia NorGranite 78.50 1B 1D BK?

Vire a pia sobre a bancada, trace o contorno, depois remova a pia. Trace uma linha a 10 mm no interior para o corte. Perfure e recorte a abertura. Sele as bordas com massa impermeável. Aplique um cordão de silicone sob o flange, coloque a pia e fixe-a girando os clipes de fixação. Aperte os parafusos progressivamente.

Quais ferramentas são necessárias para instalar esta pia?

Você precisa de: régua/fita métrica, lápis, fita adesiva, óculos de segurança, silicone para cozinha, chave de fenda, martelo, serra copo de 35 mm (para a torneira), furadeira, serra tico-tico e lâmina adequada.

Como furar o furo para a torneira?

Identifique os orifícios pré-marcados sob a pia. Com uma serra copo, perfure pela parte inferior da pia. Resfrie a broca com água se necessário. Termine a perfuração na face superior para um furo limpo. Use uma furadeira sem fio de preferência.

Que tipo de massa usar para a vedação?

Use um cordão de silicone para cozinha e banheiro. Não use massa ou adesivo epóxi. Aplique uniformemente na face inferior do flange da pia, a cerca de 6 cm das bordas externas.

Como limpar a pia NorGranite diariamente?

Lave com água morna e um pano macio ou uma esponja de nylon tecido não abrasiva, com um líquido de limpeza não abrasivo. Enxágue abundantemente. Pode repetir sempre que necessário.

Como remover manchas teimosas ou arranhões?

Use um produto líquido abrasivo suave em pequena quantidade, esfregue delicadamente com um pano macio ou uma esponja de nylon não abrasiva. Enxágue bem. Repita se necessário.

Como descalcificar a pia NorGranite?

Aplique vinagre branco sobre os depósitos de calcário com uma esponja de nylon não abrasiva. Deixe agir 20 minutos, depois enxágue abundantemente com água limpa.

Quais são os produtos de manutenção proibidos?

Não use cremes ou pós abrasivos, esponjas de aço, limpadores alcalinos (amoníaco, soda cáustica), ácido fórmico ou qualquer produto altamente corrosivo. Eles podem danificar a superfície.

Como verificar a vedação após a instalação?

Conecte os tubos de alimentação e drenagem. Encha a pia de água e verifique se não há vazamento ao redor do tubo de drenagem. Esvazie a água e verifique novamente. Se necessário, aperte as conexões.

O que fazer em caso de vazamento nos clipes de fixação?

Verifique se o cordão de silicone foi aplicado corretamente e se os clipes estão bem apertados. Não aperte completamente de uma só vez; aperte progressivamente em cruz. Se o vazamento persistir, remova a pia, limpe e reaplique silicone novo.

MANUAL DE UTILIZADOR NorGranite 78.50 1B 1D BK NODOR

Por favor, deixe este folheto com o utiliser,.POIS contentem conselhos importantes sobre os@cuidados a ter como的商品.

Ferramentas Necessarias

Régua/Fita Métrica Lápis
Fita Adesiva Ócudos de Proteção
Selante de Silicone para Cozinha	Chave de vendas
Martelo Serra Copo 35 mm	(paraURTAR o orifácio da torneira)
Berbequim Serra de Recorte	Lâmina Adequada (se for necessárioURTAR a bancada)

Comentários

• Durante a instalacao, tenha o cuidado de proteger o lava-louça contra arranhões e riscos.
• São se ponha em cima do lava-louça.
• Durante a instalação, não se ponha em cima do lava-louça nas extremidades ou cantos. Isto poderá provocar danos.
• Evite o esforço ou aperto excessivo de todos os acessórios de canalização ligados ao lava-louça.
• Verifique cuidadosamente se o molde e as extremidades do lava-louça está nivelados para que a água escorra do escorredor.
• As abraçadeiras de fixação são adequadas para bancadas com uma espessura de 30 a 40 mm (Fig. 1.1). Se a sua bancada tiver um tamanho diferente,enthalo,poderaser colocar um calce sob as abraçadeiras ou desbastar (Fig. 1.2).

Preparar a Bancada

Marcar a Abertura

Recomendamos que encaixe o lava-louça na bancada antes de fixar permanece a bancada ao armário.

1. Coloque o lava-louça na bancada virado ao contrário. Posizione o lava-louça na bancada conforme necessário. Certifique-se de que a estrutura do armário deixa desobstruidas todas as partes do lava-louça. Utilizando um lápis macio e afiado, trace uma红线 em torno do lava-louça tão exatamente quanto

possivel (Fig. 1.3). Remova o lava-louça.

1. Desenhe outra linha 10 mm dentro do contorno superior do lava-louça - esta é a LINHA de corte para a abertura (Fig. 1.4).
2. Faça um buraco tão grande quando possível dentro da LINHA de corte. Utilizando um serrote de ponta, uma serra de recortes ou similar, corte a abertura até à LINHA de corte.

Sellar as Extremidades da Abertura.

Recomendamos que as extremidades porosas em torno do corte sejam seladas utilizingo um Selante aprove de agua como verniz,inka ou cola de madeira. Isto ira prevenir o inchoa da bancada caso ocorram��enas fugas (Fig. 1.5).

Preparar a Pia

Preparação do Orificio da Torreira

Perfurar um orificio pre-marcado para torneiras

• Antes de perfurar, por favor, leia as instruções de segurança fornecidas com a serra copo.
  A face frontal delve estar totalmente apoia para evaporar rachas ao perfurar ou cortar.
  AVISO: Qualquer operacao de maquinagem produziraparticulars finas de po.A perfuraao ou o corte DEVEM ser feitos numa area bem ventilada.

• Identifique quais são os orificios de torneira pré-marcados de que irá necessitar.

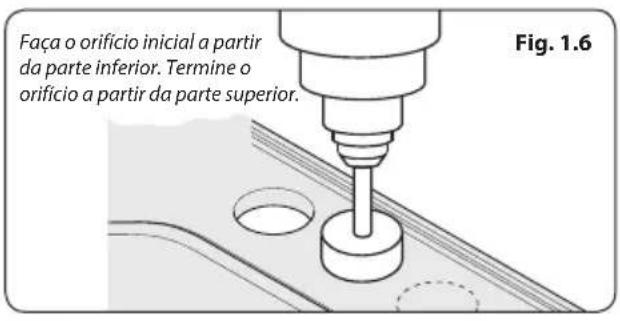

• Utilizando una serra copo, perfure o orificio da torneira a meio da parte inferior do lava-louça Fig. 1.6. Acabe de perfurar o orificio a partir da superficie superior do lava-louça para garantir um orificio limpo.
• Podera ser necessario arrefecer a ponta da broca com agua para evaporar queimaduras. Por este motivo, recomendamos a'utilização de um berbequim recarregavel. Tome especial cuidado se estiver a utiliser um berbequimétrico perto de agua.
• Fixe aorneira, acessórios para escoamento e derramamento ( quando necessário) ao lava-louça de acordo com as Instruções do fabricante.

Aplicar o Selante de Silicone

• NÃO utilize Selante Epóxi ou adesivo Epóxi.

Aplique um cordao de "Selante de silicone" (não incluso) na parte inferior do flange do lava-louça.

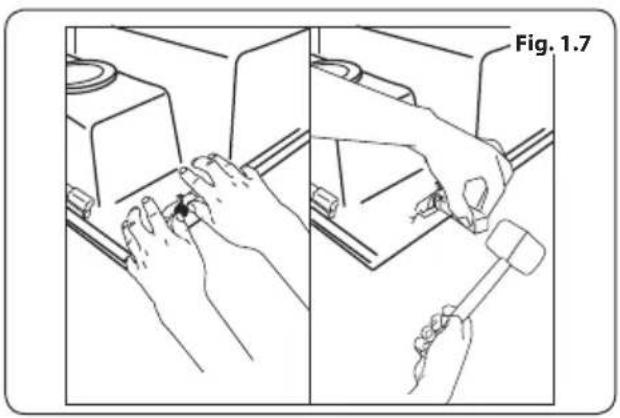

Para o encaixe final, certifique-se que de todos os grampos do lava-louça está puxados para trás tal como ilustrado na Fig. 1.7. Posizione o lava-louça na abertura da bancada.

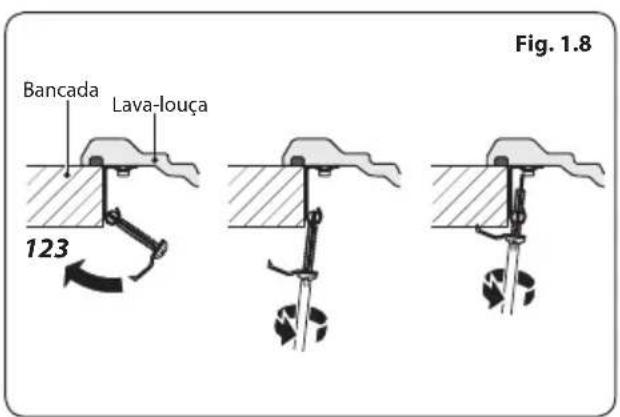

Fixe o lava-louca rodando os gramos do lava- louca para a posicao Fig. 1.8 e aperte os parafusos àrente, em seguida, aperte os parafusos traseiros e laterais.

Acessórios para Escoamento

Encaixe os acessórios para escoamento no lava-louça seguido as instruções fornecidas com osleasedos. Aplique um cordão uniforme de silicone na parte inferior do rebordo do lava-louça, 1/4 de polegada (6mm) das extremidades externas do rebordo.

Montar o Lava-louca

1. Vire o lava-louça ao contrário e coloque a bancada sobre o lava-louça. Coloque cada grampo no lugar - este é o método mais eficiente, embarora se a bancada estiver montada no armário, o lava-louça pode ser colocado na abertura e fixado por baixo.

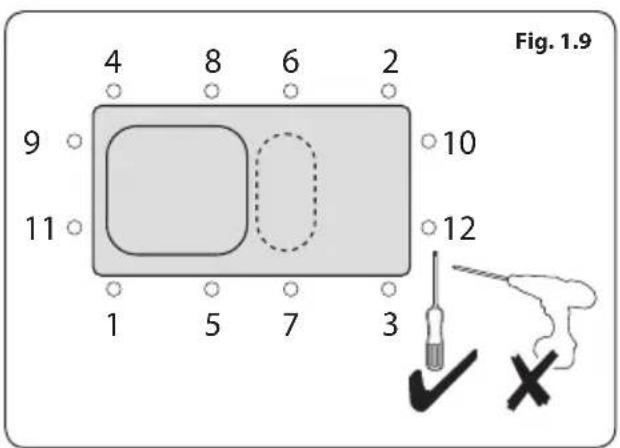

2. Centre o lava-louça. Aperte os parafusos de fixação na sequência ilustrada na Fig. 1.9.
3. NÃO APERTE TOTALMENTE NA PRIMEIRA TENTATIVA.
4. Remova qualquer excesso de material Selante ou limpe qualquer excesso de vedante.

Verifique se existem Fugas:

• Forneça tubos de utilizesdo àorneira
• Forneça tubos verticais a valvulas de corte ou ligações inferiores
• Encha o lava-louça com água e verifique se há fugas em torno do ralo
• Deixe correr a água do lava-louça para verificar se existem fugas
• Aperte conforme necessário

Cuidados

Cuidados do dia-a-dia

Embora o seu lava-louça sera fabricado em materiais extremamente duraves e possa suportar um uso intensivo, pode fazer riscado por objetosuros ou afiados. Sepretender manter as superficies completeness imaculadas, deve temuito cuidado ao manusear esse tipo de objetos.

• NÃO UTILIZE O ESCORREDDOR COMO TÁBUA DE CORTAR.

Limpeza

Lave o seu lava-louça com água tepida, um pano macio ou um esfregão de nylon não abrasivo e um liquido de limpeza ou detergente não abrasivo. Isto pode ser feito todas as vezes que o lava-louça sera utilizesdo.

Abrasões Metálicas ou Manchas Fortes:

Limpe o lava-louça'utilizando um pano macio ou um esfregão de nylon não abrasivo e um produits de decapagem liquido. Aplique o produits de decapagem liquido moderamente e esfregue ligeiramente. Se necessário, repita até que o lava-louça esteja limpo.

Água Dura, Depósitos de Cálcio e Cal:

Limpe com um esfregão de nylon não abrasivo e vinagre branco. Enxague antes 20 minutos.

• Não utilize cremes os pós de limpeza abrasivos, esfregões ou produits de limpeza alcalinos, tais como amoniaco, soda caústica concentrada, acido fornico ou qualquer outras coisa altoamento corrosiva.

Fig. 1.1

Fig.1.2

Fig. 1.3
