Marca	NODOR
Modelo	NorGranite 78.50 1B 1D BK
Tipo de producto	Fregadero de encastre (drop-in) de granito compuesto
Color	Negro (BK)
Material	NorGranite (granito compuesto)
Dimensiones (aproximadas)	78,5 cm (ancho) x 50 cm (fondo)
Número de cubetas	1 cubeta principal
Tipo de desagüe	1 desagüe con rebosadero (según modelo)
Número de orificios para grifo	Premarcado para 1 grifo (perforación a realizar)
Instalación	Recortar, fijación con clips de sujeción (espesor encimera 30-40 mm)
Mantenimiento diario	Agua tibia, paño suave o almohadilla de nylon no abrasiva, detergente suave
Limpieza de manchas	Producto líquido abrasivo suave, frotar suavemente
Antical	Vinagre blanco, enjuagar después de 20 minutos
Productos prohibidos	Cremas/polvos abrasivos, esponjas metálicas, amoníaco, sosa cáustica, ácido fórmico
Precauciones de uso	No utilizar como tabla de cortar, no sentarse sobre el fregadero, proteger de rayones
Contenido del manual	Instrucciones de instalación, mantenimiento y seguridad (20 páginas)
Garantía	No especificada en el manual
Peso estimado	Aproximadamente 15 kg

Preguntas frecuentes - NorGranite 78.50 1B 1D BK NODOR

¿Cómo instalar el fregadero NorGranite 78.50 1B 1D BK?

Voltee el fregadero sobre la encimera, marque el contorno, luego retire el fregadero. Dibuje una línea a 10 mm hacia el interior para el corte. Perfore y corte la abertura. Selle los bordes con masilla impermeable. Aplique una junta de silicona debajo del borde, coloque el fregadero y fíjelo girando los clips de sujeción. Apriete los tornillos progresivamente.

¿Qué herramientas son necesarias para instalar este fregadero?

Necesita: regla/cinta métrica, lápiz, cinta adhesiva, gafas de seguridad, silicona para cocina, destornillador, martillo, sierra de corona de 35 mm (para el grifo), taladro, sierra de calar y hoja adecuada.

¿Cómo perforar el orificio para el grifo?

Identifique los orificios premarcados debajo del fregadero. Con una sierra de corona, perfore desde la parte inferior del fregadero. Enfríe la broca con agua si es necesario. Termine la perforación en la cara superior para un agujero limpio. Use un taladro inalámbrico preferiblemente.

¿Qué tipo de masilla usar para la estanqueidad?

Use junta de silicona para cocina y baño. No use masilla ni adhesivo epoxi. Aplíquelo uniformemente en la cara inferior del borde del fregadero, a unos 6 cm de los bordes exteriores.

¿Cómo limpiar el fregadero NorGranite a diario?

Lave con agua tibia y un paño suave o una almohadilla de nylon tejido no abrasiva, con un líquido limpiador no abrasivo. Enjuague abundantemente. Puede repetir tantas veces como sea necesario.

¿Cómo eliminar las manchas persistentes o los rayones?

Use un producto líquido abrasivo suave en pequeña cantidad, frote suavemente con un paño suave o una almohadilla de nylon no abrasiva. Enjuague bien. Repita si es necesario.

¿Cómo descalcificar el fregadero NorGranite?

Aplique vinagre blanco sobre los depósitos de cal con una almohadilla de nylon no abrasiva. Deje actuar 20 minutos, luego enjuague abundantemente con agua clara.

¿Cuáles son los productos de mantenimiento prohibidos?

No use cremas o polvos abrasivos, estropajos metálicos, limpiadores alcalinos (amoníaco, sosa cáustica), ácido fórmico ni ningún producto altamente corrosivo. Pueden dañar la superficie.

¿Cómo verificar la estanqueidad después de la instalación?

Conecte las tuberías de suministro y desagüe. Llene el fregadero de agua y verifique que no haya fugas alrededor de la tubería de desagüe. Vacíe el agua y verifique nuevamente. Si es necesario, vuelva a apretar las conexiones.

¿Qué hacer en caso de fuga en los clips de sujeción?

Verifique que la junta de silicona se haya aplicado correctamente y que los clips estén bien apretados. No apriete completamente de una sola vez; apriete progresivamente en cruz. Si la fuga persiste, retire el fregadero, limpie y vuelva a aplicar silicona nueva.

MANUAL DE USUARIO NorGranite 78.50 1B 1D BK NODOR

Deje este documento al usuario, ya que contiene valiosa informacion para el mantenimiento posterior.

Herramentas necessities

Regla o cinta métrica Lápiz
Cinta adhesiva Gafas protectoras
Sellante de silicona para cocina	Destornillador
Martillo Sierra de copa de 35 mm (paraURTAR el orificio del grifo)
Taladro Sierra de calor y hoja adecuada (si es necesario calar la encimera)

Comentários

• Durante la instalacion, proteja el fregadero de rayones y arañazos.
• No seonga de pie sobre el fregadero.
• Durante la instalacion, no coloque el fregadero sobre sus bordes ni sobre sus esquinas. Esto peut provocar daños.
• Evite forzar y.apretar demasiado los accesos de fontaneria conectados al fregadero.
• Compruebe con cuidado que la moldura y los bordes del fregadero están a nivel para que el agua salga por el desagüe.
  Las escaladas de sujecion son adecuadas para encimeras con un grosor entre 30 y 40mm (Fig.1.1). Si su encimeraiene un tameno diferente, es possible que requiera una goma de sellado bajo las escaladas o que se rebaje (Fig.1.2).

Preparación de la encimera

Señalización de la abertura

Le recomendamos que coloque el fregadero en la encimera antes de fjar de forma permanente la encimera al mueble..

1. Ponga el fregadero al revés sobre la encimera. Coloque el fregadero sobre la encimera según seanecessary.Asegürese de que el marco del mueble esté alejado de todas las piezas del fregadero. Con un lápiz blanco y aflado, dibuje el contorno del fregadero con la mayor precision possible (Fig. 1.3).Retire el fregadero.

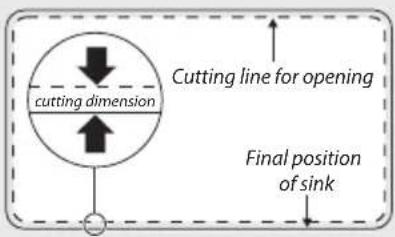

2. DibujeOTHERLINE 10 mm por bajo del perfil superior del fregadero; esta es la linea de

corte para la abertura (Fig. 1.4).

1. Taladre un agujero lo más grande possible bajo el corte. Conships de su serrucho de punta, una sierra de calar o similar, rebaje la abertura hasta la linea de corte.

Sellado de los bordes de la abertura.

Le recomendamos que selle los bordes porosos del corte con un sellante resistente al agua como barniz, pintura o pegamento para madera. Esto evitará que la encimera se hince en caso de que haya��eñas fugas (Fig. 1.5).

Preparación del fregadero

Preparación del orificio del grifo

Perforación de un orificio marcado previamente para los grisos

• Antes de taladrar, lea las instrucciones de seguridad que se facilitan con la sierra de copa.
• La parte frontal debe estar totalmente apoyada para evaporar que se agriete al taladrar oURTAR.

• jADVERTENCIA!
  Las operaciones de mecanizado produciran partículas finas o polvo. La perforación o el corte DEBEN realizarse en un espacio bien ventilado.

• Identifique que orificio(s) del grifo previamente marcados necessitará.

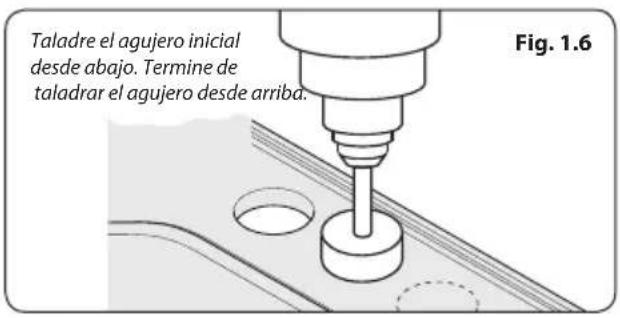

• Con una sierra de copa, perfore el orificio del grifo hasta la parte inferior del fregadero Fig. 1.6. Termine de perforar el orificio desde la superficie superior del fregadero para asegurarde que es un agujero limpio.
• Puede ser besoino enfiar la punta del taladro con agua paraivoritar quemaduras. Por este motivo, recomendamos el uso de un taladro recargable. Tenga especial cuidado si utilizes un taladro electrico con aguaoca.
• Coloque el grifo, el desague y el rebose (según sea Neededo) en el fregadero siguiendo las instrucciones del fabricante.

Aplicar o Selante de Silicone

• NO utilise sellante epoxi ni adhesivo epoxi.

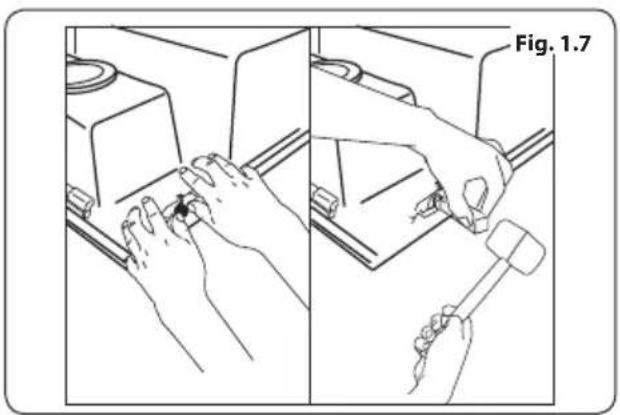

Aplique un cordón de sellante de silicona (no incluso) en la parte inferior del reborde del fregadero. Para el encaje final, asegúrese de extraer las grapas del fregadero como se muestra en la Fig. 1.7. Coloque el fregadero en la abertura de la encimera.

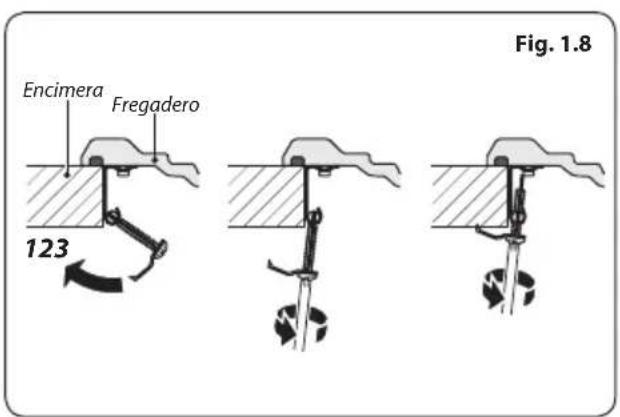

Fije el fregadero moviendo las grapas en la posicion de la Fig. 1.8 y apriete los tornillos delanteros, y bajo los traseros y los laterales.

Accesorios del desagüe

Coloque los accesos del desagüe en el fregadero utilizing las instrucciones que se suministran con ellos. Aplique un cordón uniforme de silicona en la parte inferior del marco de fregadero, a 6 mm, aproximamente, del borde exterior del marco.

Colocación del fregadero

1. Dele la vuelta al fregadero y coloque la encimera sobre el fregadero. Coloque las grapas en su situ. Este es el método más eficaz, excepte, si la encimera ya está montada en el mueble, se pueda colocar el fregadero en la abertura y fjarlo en su posicion desde abajo.

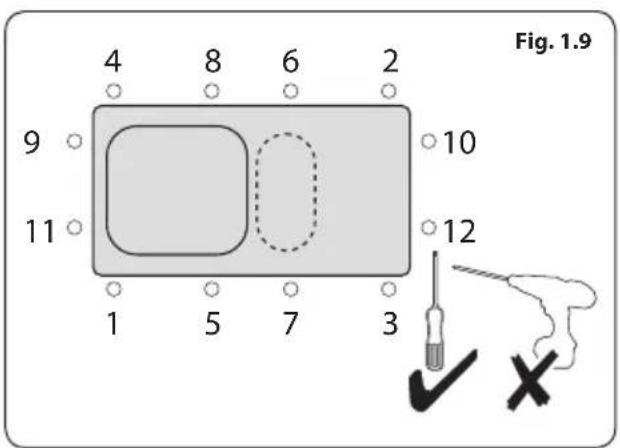

2. Centre el fregadero. Apriete los tornillos en elorden que se indica en la Fig.1.9.
3. NO LOS APRIETE COMPLETAMENTE DESDE UN INICIO.
4. Retire el sellante sobrante o limpie el excesso de sellante.

Comprobación de fugas:

• Tubos de suministro de usuario al grifo.
• Tubos de suministro ascendentes a las llaves de paso o a las conexiones inferiores.
• Llene el fregadero de agua y compruebe si hay fugas alrededor del desagüe.
  Evacue el agua del fregadero y compruebe si hay fugas.
• Apriete según sea necesario.

Mantenimiento posterior

Mantenimiento diario

Aúnque su fregadero está hecho de materiales extremadamente duraderos y soportará mucho uso, pueda rayarse con objetivos duros o aflados. Si se quieren mantener las superficies sin imperfecciones, se deben tener especial cuidado al Manipular dichos articulos.

• NO UTILICE EL ESCURRIDOR COMO TABLA DE CORTAR.

Limpeza

Lave el fregadero con agua caliente y utilizes un paño suave o un estropaje de nailon no abrasivo y un producto de limpieza liquido o detergente no abrasivo. Puede realizar esta limpieza con tanta Frequencia como se utilizes el fregadero.

Abrasiones metálicas y manchas dificiles:

Limpie el fregadero con un paño suave o con un estropajo de nailon no abrasivo y un producto de limpieza liquido. Aplique el producto de limpieza liquido con moderation y fróteo ligeramente. Repita estaonia hasta que el fregadero este limpio.

Depósitos de agua dura, calcio y cal:

Limpie con un estropajo de nailon no abrasivo y vinagre blanco. Enjuague antes de 20 horas.

• No utilise cremas ni polvos de limpieza abrasivos, estropajes o produits de limpieza alcalinos como amoniaco,{sosa caustica concentrada, acido formico oequalquier elemento altoamente corrosivo.

EN

Fig. 1.1

Fig. 1.2

Fig. 1.3

Fig. 1.4
Worktop

Fig. 1.5

Installer
