NorGranite 86.50 2B BK - Fregadero NODOR - Manual de uso y guía de instrucciones gratis

Tipo de producto	Fregadero empotrable
Marca	NODOR
Modelo	NorGranite 86.50 2B BK
Material	Granito compuesto (NorGranite)
Color	Negro (BK)
Número de cubetas	2
Dimensiones (L x A x P) aproximadas	86,5 x 50 x 20 cm
Peso estimado	18 kg
Alimentación	Sin alimentación eléctrica
Grosor de la encimera compatible	30 a 40 mm
Tipo de fijación	Clips de fijación (sargentos)
Junta de estanqueidad recomendada	Silicona para cocina (no incluida)
Resistencia	Alta resistencia a golpes, rayones y calor
Mantenimiento diario	Agua tibia y detergente suave, paño suave
Limpieza de depósitos de cal	Vinagre blanco, enjuagar después de 20 minutos
Productos prohibidos	Limpiadores abrasivos, amoniaco, soda cáustica
Precauciones de instalación	Proteger el fregadero de rayones, no apoyarse sobre él
Precauciones de uso	No usarlo como tabla de cortar

Preguntas frecuentes - NorGranite 86.50 2B BK NODOR

¿Cómo instalar el fregadero NorGranite?

Voltee el fregadero sobre la encimera, marque el contorno, luego una línea interior a 10 mm para el corte. Corte la abertura, selle los bordes con masilla impermeable, aplique silicona debajo del borde, coloque el fregadero y fíjelo con los clips apretando progresivamente.

¿Qué tipo de masilla usar para la estanqueidad?

Use una silicona para cocina. No use masilla ni adhesivo epoxi.

¿Cómo perforar un agujero para el grifo?

Identifique los orificios premarcados debajo del fregadero. Use una sierra de copa de 35 mm perforando primero por debajo, luego termine por arriba para un agujero limpio. Enfríe la broca con agua si es necesario.

¿Qué herramientas son necesarias para la instalación?

Regla/metro, lápiz, cinta adhesiva, gafas de seguridad, silicona, destornillador, martillo, sierra de copa, taladro y sierra caladora con hoja adecuada.

¿Cómo limpiar el fregadero a diario?

Lave con agua tibia y un detergente suave no abrasivo, con un paño suave o una almohadilla de nailon tejido.

¿Cómo quitar las manchas de cal?

Aplique vinagre blanco con una almohadilla no abrasiva, deje actuar 20 minutos, luego enjuague abundantemente.

¿Se puede usar el fregadero como tabla de cortar?

No, nunca lo use como tabla de cortar ya que podría rayar la superficie de granito compuesto.

¿Qué grosor de encimera es compatible?

Los clips suministrados son adecuados para encimeras de 30 a 40 mm de grosor. Para otros grosores, se necesitan adaptaciones.

¿Cómo fijar el fregadero a la encimera?

Aplique la silicona debajo del borde, coloque el fregadero en la abertura, luego gire los clips para abatirlos y apriete los tornillos en cruz, comenzando por el frente, luego la parte trasera, luego los lados.

¿Qué hacer en caso de fuga después de la instalación?

Verifique que los clips estén bien apretados, que la junta de silicona sea uniforme y que las conexiones de desagüe sean estancas. Llene el fregadero de agua e inspeccione las fugas, luego vuelva a apretar si es necesario.

MANUAL DE USUARIO NorGranite 86.50 2B BK NODOR

Fig. 1.5

Deje este documento al usuario, ya que contiene valiosa información para el mantenimiento posterior.

Herramientas necesarias

Regla o cinta métrica Lápiz
Cinta adhesiva Gafas protectoras
Sellante de silicona para cocina	Destornillador
Martillo Sierra de copa de 35 mm (para cortar el orificio del grifo)
Taladro Sierra de calar y hoja adecuada (si es necesario calar la encimera)

Comentários

• Durante la instalación, proteja el fregadero de rayones y arañazos.
• No se ponga de pie sobre el fregadero.
• Durante la instalación, no coloque el fregadero sobre sus bordes ni sobre sus esquinas. Esto puede provocar daños.
• Evite forzar y apretar demasiado los accesorios de fontanería conectados al fregadero.
• Compruebe con cuidado que la moldura y los bordes del fregadero están a nivel para que el agua salga por el desagüe.
• Las escuadras de sujeción son adecuadas para encimeras con un grosor entre 30 y 40 mm (Fig. 1.1). Si su encimera tiene un tamaño diferente, es posible que requiera una goma de sellado bajo las escuadras o que se rebaje (Fig. 1.2).

Preparación de la encimera

Señalización de la abertura

Le recomendamos que coloque el fregadero en la encimera antes de fijar de forma permanente la encimera al mueble..

1. Ponga el fregadero al revés sobre la encimera. Coloque el fregadero sobre la encimera según sea necesario. Asegúrese de que el marco del mueble esté alejado de todas las piezas del fregadero. Con un lápiz blando y afilado, dibuje el contorno del fregadero con la mayor precisión posible (Fig. 1.3). Retire el fregadero.
2. Dibuje otra línea 10 mm por dentro del perfil superior del fregadero; esta es la línea de

corte para la abertura (Fig. 1.4).

1. Taladre un agujero lo más grande posible dentro de la línea de corte. Con ayuda de un serrucho de punta, una sierra de calar o similar, rebaje la abertura hasta la línea de corte.

Sellado de los bordes de la abertura.

Le recomendamos que selle los bordes porosos del corte con un sellante resistente al agua como barniz, pintura o pegamento para madera. Esto evitará que la encimera se hinche en caso de que haya pequeñas fugas (Fig. 1.5).

Preparación del fregadero

Preparación del orificio del grifo

Perforación de un orificio marcado previamente para los grifos

• Antes de taladrar, lea las instrucciones de seguridad que se facilitan con la sierra de copa.
• La parte frontal debe estar totalmente apoyada para evitar que se agriete al taladrar o cortar.
• ¡ADVERTENCIA!

• Las operaciones de mecanizado producirán partículas finas o polvo. La perforación o el corte DEBEN realizarse en un espacio bien ventilado.

• Identifique qué orificio(s) del grifo previamente marcados necesitará.

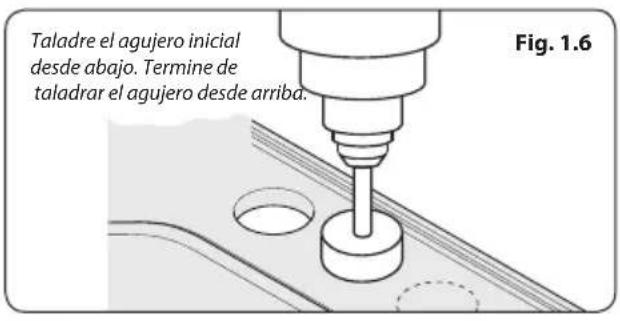

• Con una sierra de copa, perfore el orificio del grifo hasta la parte inferior del fregadero Fig. 1.6. Termine de perforar el orificio desde la superficie superior del fregadero para asegurarse de que es un agujero limpio.
• Puede ser necesario enfriar la punta del taladro con agua para evitar quemaduras. Por este motivo, recomendamos el uso de un taladro recargable. Tenga especial cuidado si utiliza un taladro eléctrico con agua cerca.
• Coloque el grifo, el desagüe y el rebose (según sea necesario) en el fregadero siguiendo las instrucciones del fabricante.

Aplicar o Selante de Silicone

- NO utilice sellante epoxi ni adhesivo epoxi.

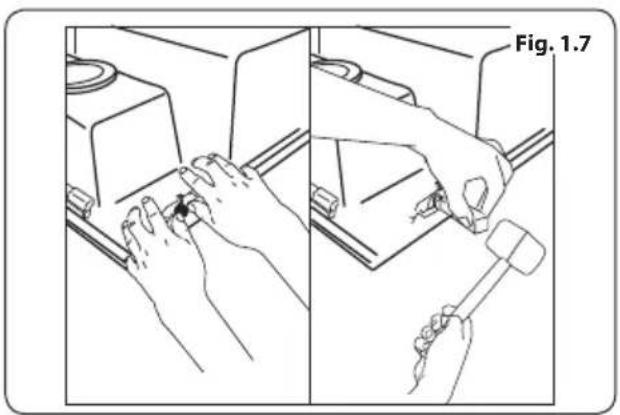

Aplique un cordón de sellante de silicona (no incluido) en la parte inferior del reborde del fregadero. Para el encaje final, asegúrese de extraer las grapas del fregadero como se muestra en la Fig. 1.7. Coloque el fregadero en la abertura de la encimera.

Fije el fregadero moviendo las grapas en la posición de la Fig. 1.8 y apriete los tornillos delanteros, y luego los traseros y los laterales.

Accesorios del desagüe

Coloque los accesorios del desagüe en el fregadero utilizando las instrucciones que se suministran con ellos. Aplique un cordón uniforme de silicona en la parte inferior del marco de fregadero, a 6 mm, aproximadamente, del borde exterior del marco.

Colocación del fregadero

1. Dele la vuelta al fregadero y coloque la encimera sobre el fregadero. Coloque las grapas en su sitio. Este es el método más eficaz, aunque, si la encimera ya está montada en el mueble, se puede colocar el fregadero en la abertura y fijarlo en su posición desde abajo.
2. Centre el fregadero. Apriete los tornillos en el orden que se indica en la Fig. 1.9.
3. NO LOS APRIETE COMPLETAMENTE DESDE UN INICIO.
4. Retire el sellante sobrante o limpie el exceso de sellante.

Comprobación de fugas:

• Tubos de suministro de usuario al grifo.
• Tubos de suministro ascendentes a las llaves de paso o a las conexiones inferiores.
• Llene el fregadero de agua y compruebe si hay fugas alrededor del desagüe.
• Evacúe el agua del fregadero y compruebe si hay fugas.
• Apriete según sea necesario.

Mantenimiento posterior Mantenimiento diario

Aunque su fregadero está hecho de materiales extremadamente duraderos y soportará mucho uso, puede rayarse con objetos duros o afilados. Si se quieren mantener las superficies sin imperfecciones, se debe tener especial cuidado al manipular dichos artículos.

- NO UTILICE EL ESCURRIDOR COMO TABLA DE CORTAR.

Limpeza

Lave el fregadero con agua caliente y utilice un paño suave o un estropajo de nailon no abrasivo y un producto de limpieza líquido o detergente no abrasivo. Puede realizar esta limpieza con tanta frecuencia como se utilice el fregadero.

Abrasiones metálicas y manchas difíciles:

Limpie el fregadero con un paño suave o con un estropajo de nailon no abrasivo y un producto de limpieza líquido. Aplique el producto de limpieza líquido con moderación y frótelo ligeramente. Repita esta acción hasta que el fregadero esté limpio.

Depósitos de agua dura, calcio y cal:

Limpie con un estropajo de nailon no abrasivo y vinagre blanco. Enjuague después de 20 minutos.

- No utilice cremas ni polvos de limpieza abrasivos, estropajos o productos de limpieza alcalinos como amoniaco, sosa cáustica concentrada, ácido fórmico o cualquier elemento altamente corrosivo.
