MANUAL DE USUARIO NorGranite 78.50 1B BG NODOR

Dimensiones del corte Línea de corte para la abertura Posición final del fregadero

Fig. 1.5

Deje este documento al usuario, ya que contiene valiosa información para el mantenimiento posterior.

Herramientas necesarias

Regla o cinta métrica Lápiz
Cinta adhesiva Gafas protectoras
Sellante de silicona para cocina	Destornillador
Martillo Sierra de copa de 35 mm (para cortar el orificio del grifo)
Taladro Sierra de calar y hoja adecuada (si es necesario calar la encimera)

Comentários

• Durante la instalación, proteja el fregadero de rayones y arañazos.
• No se ponga de pie sobre el fregadero.
• Durante la instalación, no coloque el fregadero sobre sus bordes ni sobre sus esquinas. Esto puede provocar daños.
• Evite forzar y apretar demasiado los accesorios de fontanería conectados al fregadero.
• Compruebe con cuidado que la moldura y los bordes del fregadero están a nivel para que el agua salga por el desagüe.
• Las escuadras de sujeción son adecuadas para encimeras con un grosor entre 30 y 40 mm (Fig. 1.1). Si su encimera tiene un tamaño diferente, es posible que requiera una goma de sellado bajo las escuadras o que se rebaje (Fig. 1.2).

Preparación de la encimera

Señalización de la abertura

Le recomendamos que coloque el fregadero en la encimera antes de fijar de forma permanente la encimera al mueble..

1. Ponga el fregadero al revés sobre la encimera. Coloque el fregadero sobre la encimera según sea necesario. Asegúrese de que el marco del mueble esté alejado de todas las piezas del fregadero. Con un lápiz blando y afilado, dibuje el contorno del fregadero con la mayor precisión posible (Fig. 1.3). Retire el fregadero.
2. Dibuje otra línea 10 mm por dentro del perfil superior del fregadero; esta es la línea de

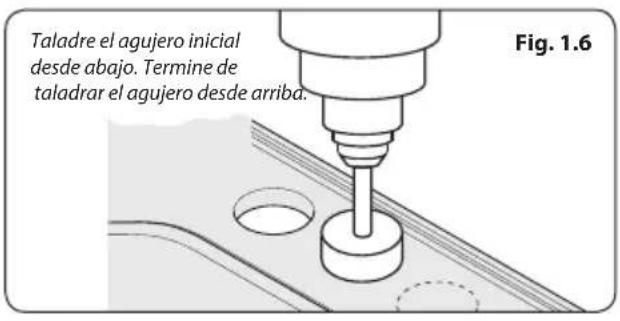

Taladre el agujero inicial desde abajo. Termine de taladrar el agujero desde arriba. Fig. 1.6

corte para la abertura (Fig. 1.4).

1. Taladre un agujero lo más grande posible dentro de la línea de corte. Con ayuda de un serrucho de punta, una sierra de calar o similar, rebaje la abertura hasta la línea de corte.

Sellado de los bordes de la abertura.

Le recomendamos que selle los bordes porosos del corte con un sellante resistente al agua como barniz, pintura o pegamento para madera. Esto evitará que la encimera se hinche en caso de que haya pequeñas fugas (Fig. 1.5).

Preparación del fregadero

Preparación del orificio del grifo

Perforación de un orificio marcado previamente para los grifos

• Antes de taladrar, lea las instrucciones de seguridad que se facilitan con la sierra de copa.
• La parte frontal debe estar totalmente apoyada para evitar que se agriete al taladrar o cortar.
• ¡ADVERTENCIA!

• Las operaciones de mecanizado producirán partículas finas o polvo. La perforación o el corte DEBEN realizarse en un espacio bien ventilado.

• Identifique qué orificio(s) del grifo previamente marcados necesitará.

• Con una sierra de copa, perfore el orificio del grifo hasta la parte inferior del fregadero Fig. 1.6. Termine de perforar el orificio desde la superficie superior del fregadero para asegurarse de que es un agujero limpio.
• Puede ser necesario enfriar la punta del taladro con agua para evitar quemaduras. Por este motivo, recomendamos el uso de un taladro recargable. Tenga especial cuidado si utiliza un taladro eléctrico con agua cerca.
• Coloque el grifo, el desagüe y el rebose (según sea necesario) en el fregadero siguiendo las instrucciones del fabricante.

Aplicar o Selante de Silicone

- NO utilice sellante epoxi ni adhesivo epoxi.

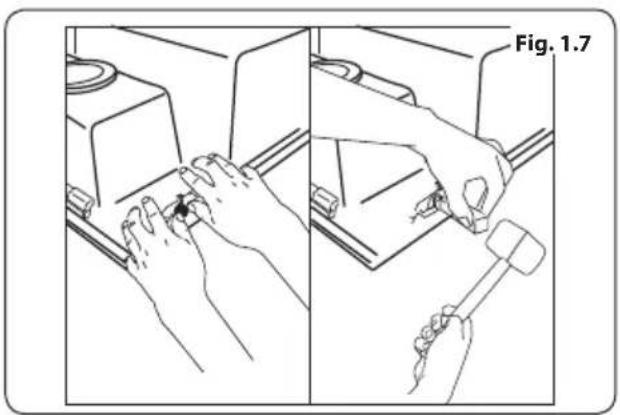

Aplique un cordón de sellante de silicona (no incluido) en la parte inferior del reborde del fregadero. Para el encaje final, asegúrese de extraer las grapas del fregadero como se muestra en la Fig. 1.7. Coloque el fregadero en la abertura de la encimera.

Fije el fregadero moviendo las grapas en la posición de la Fig. 1.8 y apriete los tornillos delanteros, y luego los traseros y los laterales.

Accesorios del desagüe

Coloque los accesorios del desagüe en el fregadero utilizando las instrucciones que se suministran con ellos. Aplique un cordón uniforme de silicona en la parte inferior del marco de fregadero, a 6 mm, aproximadamente, del borde exterior del marco.

Colocación del fregadero

1. Dele la vuelta al fregadero y coloque la encimera sobre el fregadero. Coloque las grapas en su sitio. Este es el método más eficaz, aunque, si la encimera ya está montada en el mueble, se puede colocar el fregadero en la abertura y fijarlo en su posición desde abajo.
2. Centre el fregadero. Apriete los tornillos en el orden que se indica en la Fig. 1.9.
3. NO LOS APRIETE COMPLETAMENTE DESDE UN INICIO.
4. Retire el sellante sobrante o limpie el exceso de sellante.

Comprobación de fugas:

• Tubos de suministro de usuario al grifo.
• Tubos de suministro ascendentes a las llaves de paso o a las conexiones inferiores.
• Llene el fregadero de agua y compruebe si hay fugas alrededor del desagüe.
• Evacúe el agua del fregadero y compruebe si hay fugas.
• Apriete según sea necesario.

Mantenimiento posterior Mantenimiento diario

Aunque su fregadero está hecho de materiales extremadamente duraderos y soportará mucho uso, puede rayarse con objetos duros o afilados. Si se quieren mantener las superficies sin imperfecciones, se debe tener especial cuidado al manipular dichos artículos.

- NO UTILICE EL ESCURRIDOR COMO TABLA DE CORTAR.

Limpeza

Lave el fregadero con agua caliente y utilice un paño suave o un estropajo de nailon no abrasivo y un producto de limpieza líquido o detergente no abrasivo. Puede realizar esta limpieza con tanta frecuencia como se utilice el fregadero.

Abrasiones metálicas y manchas difíciles:

Limpie el fregadero con un paño suave o con un estropajo de nailon no abrasivo y un producto de limpieza líquido. Aplique el producto de limpieza líquido con moderación y frótelo ligeramente. Repita esta acción hasta que el fregadero esté limpio.

Depósitos de agua dura, calcio y cal:

Limpie con un estropajo de nailon no abrasivo y vinagre blanco. Enjuague después de 20 minutos.

- No utilice cremas ni polvos de limpieza abrasivos, estropajos o productos de limpieza alcalinos como amoniaco, sosa cáustica concentrada, ácido fórmico o cualquier elemento altamente corrosivo.
