NorGranite 78.50 1B BG - évier NODOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Évier à encastrer
Marque	NODOR
Modèle	NorGranite 78.50 1B BG
Matériau	Granit composite (NorGranite)
Nombre de bacs	1
Dimensions (L x l x H)	78,5 x 50 x 22 cm (estimation)
Poids	Environ 15 kg
Alimentation	Aucune (installation manuelle)
Installation	Encastré dans plan de travail
Épaisseur de plan de travail recommandée	30 à 40 mm
Découpe nécessaire	Oui, 10 mm à l'intérieur du bord
Orifice pour robinet	Prémarqué, percer avec scie cloche 35 mm
Joint d'étanchéité	Silicone pour cuisine (non fourni)
Fixation	Clips d'évier avec vis
Entretien courant	Eau tiède, chiffon doux, détergent non abrasif
Nettoyage des taches rebelles	Produit liquide abrasif doux
Dépôts de calcaire	Vinaigre blanc, rincer après 20 min
Produits interdits	Abrasifs en crème/poudre, ammoniaque, soude caustique, acide formique
Sécurité d'utilisation	Ne pas utiliser comme planche à découper, ne pas s'appuyer sur l'évier
Réparabilité	Pièces détachées non mentionnées

FOIRE AUX QUESTIONS - NorGranite 78.50 1B BG NODOR

Comment découper le plan de travail pour installer l'évier ?

Retournez l'évier sur le plan de travail, tracez le contour, puis tracez une ligne à 10 mm à l'intérieur pour la découpe. Percez un trou à l'intérieur et découpez avec une scie sauteuse.

Quel outil utiliser pour percer l'orifice du robinet ?

Utilisez une scie cloche de 35 mm montée sur une perceuse. Percez d'abord depuis le dessous de l'évier, puis finissez par le dessus.

Faut-il sceller les bords de la découpe ?

Oui, il est recommandé de sceller les bords poreux avec un mastic imperméable (vernis, peinture ou colle à bois) pour éviter le gonflement du plan de travail en cas de fuite.

Quel type de mastic utiliser pour fixer l'évier ?

Utilisez un joint de silicone spécial cuisine (non fourni). N'utilisez pas de mastic ou d'adhésif époxy.

Comment fixer l'évier après l'avoir positionné ?

Basculez les clips d'évier sur leurs supports et serrez les vis dans l'ordre : d'abord à l'avant, puis à l'arrière, puis sur les côtés. Ne serrez pas complètement du premier coup.

Quel entretien quotidien pour l'évier NorGranite ?

Lavez avec de l'eau tiède, un chiffon doux ou un tampon en nylon non abrasif, et un détergent non abrasif. Répétez aussi souvent que nécessaire.

Comment enlever les taches de calcaire ?

Nettoyez avec un tampon en nylon non abrasif imbibé de vinaigre blanc. Laissez agir 20 minutes puis rincez abondamment.

Peut-on utiliser l'égouttoir comme planche à découper ?

Non, il est interdit d'utiliser l'égouttoir comme planche à découper car cela pourrait rayer la surface.

Quels produits de nettoyage sont à éviter ?

Évitez les crèmes ou poudres abrasives, les tampons à récurer, l'ammoniaque, la soude caustique concentrée, l'acide formique et tout produit hautement corrosif.

Comment vérifier l'étanchéité après installation ?

Raccordez les tuyaux, remplissez l'évier d'eau et vérifiez les fuites autour du tuyau d'évacuation. Videz et vérifiez à nouveau. Resserez si nécessaire.

MODE D'EMPLOI NorGranite 78.50 1B BG NODOR

Fig. 1.4 Plan de travail

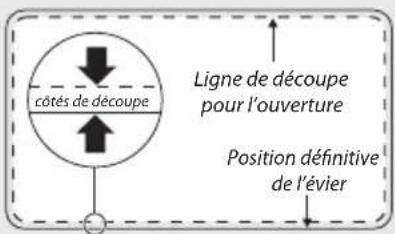

Ligne de découpe pour l'ouverture Position définitive de l'évier côtés de découpe

Veuillez laisser ce dépliant à l'utilisateur, car il contient de précieux conseils d'entretien.

Outils nécessaires

Règle/Mètre ruban Crayon
Ruban-cache adhésif Lunettes de sécurité
Silicone pour cuisine Tournevis
Marteau Scie cloche de 35 mm(pour percer un orifice pour robinet)
Perceuse Scie sauteuse et lame appropriée (si une découpe du plan de travail est nécessaire)

Remarques

• Lors de l'installation, veillez à protéger l'évier de toutes éraflures et rayures.
• Ne vous appuyez pas sur l'évier.
• Lors de l'installation, ne posez pas l'évier sur ses bords ou recoins. Cela pourrait provoquer des dommages.
• Il est déconseillé de forcer et de trop serrer tous les accessoires de plomberie connectés à l'évier.
• Vérifiez soigneusement que la moulure et les bords de l'évier sont bien alignés pour que l'eau s'écoule dans le tuyau d'évacuation.
• Les serre-joints conviennent aux plans de travail d'une épaisseur comprise entre 30 et 40 mm (Fig. 1.1). Si votre plan de travail est de taille différente, il se peut qu'il faille le placer sous les serre-joints ou la feuillure (Fig. 1.2).

Préparer le plan de travail

Délimiter l'ouverture

Nous vous recommandons d'installer l'évier sur le plan de travail avant de fixer définitivement le plan de travail sur le meuble.

1. Retournez l'évier sur le plan de travail. Placez l'évier sur le plan de travail comme désiré. Assurez-vous que le caisson du meuble dispose d'assez d'espace pour contenir tous les composants de l'évier. Avec un crayon gras et pointu, tracez le plus précisément possible le contour de l'évier (Fig. 1.3). Retirez l'évier.
2. Tracez une autre ligne à 10 mm à l'intérieur du bord supérieur de l'évier : il s'agit de la

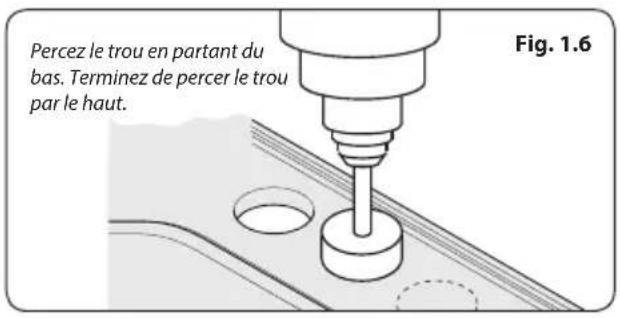

Percez le trou en partant du bas. Terminez de percer le trou par le haut. Fig. 1.6

ligne de découpe de l'ouverture (Fig. 1.4).

1. Percez un trou aussi grand que possible à l'intérieur de la ligne de découpe. À l'aide d'une scie à dents, d'une scie sauteuse ou similaire, découpez l'ouverture jusqu'à la ligne de découpe.

Sceller les bords de l'ouverture.

Nous recommandons de sceller les bords poreux autour de la découpe à l'aide d'un mastic imperméable comme un vernis, de la peinture ou de la colle à bois. Cela empêchera le plan de travail de gonfler en cas de petites fuites (Fig. 1.5).

Préparer l'évier

Préparer l'orifice pour robinet

Percer un orifice prédéfini pour les robinets

• Avant de commencer à percer, veuillez vous familiariser avec les consignes de sécurité fournies avec la scie cloche.
• La face avant doit être totalement soutenue pour éviter toute fissure au moment de percer ou de découper.
  • AVERTISSEMENT!

Tout usinage génère de fines particules de poussière. Il est IMPÉRATIF de percer ou de découper dans un endroit correctement ventilé.

1. Identifiez le ou les orifices de robinet prémarqués dont vous aurez besoin.
2. Avec une scie cloche, percez l'orifice du robinet depuis le dessous de l'évier Fig. 1.6. Finissez de percer le trou sur la surface supérieure de l'évier pour que celui-ci soit net.
3. Il peut être nécessaire de refroidir la pointe de la perceuse avec de l'eau pour éviter qu'elle ne brûle. Pour cette raison, nous recommandons l'utilisation d'une perceuse rechargeable. Soyez particulièrement prudent si vous utilisez une perceuse électrique à proximité immédiate d'un point d'eau.
4. Fixez le robinet, le tuyau d'évacuation et de trop-plein (le cas échéant) à l'évier conformément aux instructions du fabricant.

Appliquer le mastic

- NE PAS utiliser de mastic ou d'adhésif époxy.

Appliquez sur la face inférieure de la bride de

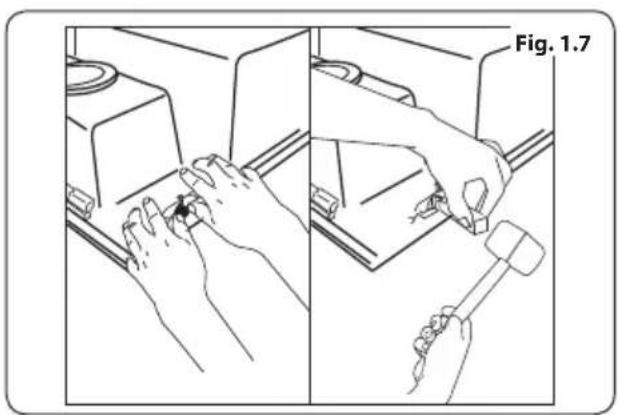

l'évier un joint de silicone (non fourni). Veillez à ce que chaque clip d'évier soit rabattu comme indiqué à la Fig. 1.7 pour l'ajustement final.

Positionnez l'évier dans l'ouverture du plan de travail.

Fixez l'évier en pivotant les clips d'évier comme sur la Fig. 1.8 et serrez les vis à l'avant, puis serrez les vis à l'arrière puis celles sur les côtés.

Raccords d'évacuation

Installez les raccords d'évacuation sur l'évier en suivant les instructions fournies. Appliquez uniformément un joint de silicone sur le dessous du rebord de l'évier, à environ 6 cm des bords extérieurs du rebord de l'évier.

Pose de l'évier

1. Retournez l'évier et posez le plan de travail sur l'évier. Basculez chaque clip sur son support - : c'est la méthode la plus répandue, cependant, si le plan de travail a été fixé au meuble, l'évier peut être placé dans l'ouverture et fixé par en-dessous.
2. Placez l'évier au centre. Serrez les vis de fixation dans l'ordre indiqué à la Fig. 1.9.
3. NE SERREZ PAS COMPLÈTEMENT À LA PREMIÈRE TENTATIVE.
4. Retirez tout surplus de matériau d'étanchéité ou essuyez tout excès de mastic.

Contrôlez l'étanchéité :

• Raccordez les tuyaux au robinet
- Raccordez les tuyaux d'alimentation des colonnes montantes aux vannes d'arrêt ou aux raccords inférieurs
- Remplissez l'évier d'eau et vérifiez qu'il n'y a pas de fuite autour du tuyau d'évacuation
- Videz l'eau de l'évier et vérifiez la présence de fuites
- Vissez au besoin

Conseils d'entretien

Entretien au quotidien

Bien que votre évier soit fait de matériaux extrêmement durables et qu'il résiste à une utilisation intensive, il peut toutefois être égratigné par des objets durs ou coupants. Si les surfaces doivent être préservées dans un état irréprochable, des précautions raisonnables doivent être prises lors de la manipulation desdits objets.

- N'UTILISEZ PAS L'ÉGOUTTOIR COMME PLANCHE À DÉCOUPER.

Nettoyage

Lavez votre évier avec de l'eau tiède, à l'aide d'un chiffon doux ou d'un tampon de nylon tissé non abrasif et d'un liquide nettoyant ou détergent non abrasif. Cette opération peut se répéter aussi souvent que l'évier est utilisé.

Abrasions métalliques ou taches rebelles:

Essuyez l'évier à l'aide d'un chiffon doux ou d'un tampon en nylon tissé non abrasif et d'un produit liquide abrasif. Pulvérisez le produit abrasif liquide en petites quantités et frottez délicatement. Recommencez au besoin jusqu'à ce que l'évier soit propre.

Dépôts de calcaire et de calcium :

Nettoyez avec un tampon de nylon tissé non abrasif et du vinaigre blanc. Rincez abondamment après 20 minutes.

- N'utilisez pas de produits de nettoyage abrasifs sous forme de crèmes ou de poudres, de tampons de nettoyage ou de nettoyants alcalins comme l'ammoniaque, la soude caustique concentrée, l'acide formique ou tout autre produit hautement corrosif.
