BEDIENUNGSANLEITUNG NorGranite 78.50 1B BG NODOR

Abb. 1.4
Arbeitsplatte

Schnittmaße Schneidlinie für den Ausschnitt Endgültige Position der Spüle

Abb. 1.5

Bitte übergeben Sie diese Anleitung dem Benutzer, da sie wertvolle Informationen für die spätere Instandhaltung enthält.

Notwendiges Werkzeug

Lineal oder Maßband Bleistift
Klebeband Schutzbrille
Silikondichtmittel für Küchen	Schraubendreher
Hammer 35 mm Lochsäge	(für das Loch für den Hahn)
Bohrmaschine Stichsäge	mit geeignetem Sägeblatt (wenn die Arbeitsplatte ausgeschnitten werden muss)

Anmerkungen

- Schützen Sie die Spüle während der Installation vor Kratzern und anderen Beschädigungen.

- Stellen Sie sich nicht auf oder in die Spüle.

- Stellen Sie die Spüle bei der Montage nicht auf die Kanten oder Ecken. Dadurch könnte sich sie verformen.

- Vermeiden Sie es, die an die Spüle angeschlossenen Armaturen zu fest anzuziehen.

- Überprüfen Sie sorgfältig, dass die Leiste und die Kanten des Spülbeckens eben sind, damit das Wasser aus dem Abfluss abfließen kann.

• Die Klemmhalterungen sind für Arbeitsplatten von 30 bis 40 mm Dicke geeignet (Abb.1.1). Wenn Ihre Arbeitsplatte dünner ist, kann eine Unterlage unter den Halterungen erforderlich sein. Ist sie dicker, müssen Vertiefungen für die Halterungen hergestellt werden (Abb.1.2).

Vorbereitung der Arbeitsplatte Markierung der Öffnung

Wir empfehlen Ihnen, die Spüle an der Arbeitsplatte zu fixieren, bevor Sie die

Arbeitsplatte dauerhaft am Möbel befestigen.

1. Legen Sie die Spüle umgedreht auf die Arbeitsplatte. Richten Sie sie wie gewünscht auf der Arbeitsplatte aus. Stellen Sie sicher, dass der Schrankrahmen überall genug Abstand von der Spüle hat. Markieren Sie die Kontur der Spüle mit einem weichen, spitzen

Beginnen Sie die Bohrung von unten. Beenden Sie die Bohrung von oben, nachdem die Bohrerspitze austritt. Abb. 1.6

Abb. 1.7

Arbeitsplatte Spüle 123 Abb. 1.8

4 8 6 2 9 10 11 12 1 5 7 3 Abb. 1.9

Bleistift so präzise wie möglich (Abb. 1.3) Legen Sie die Spüle zur Seite.

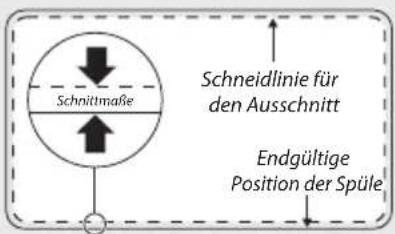

1. Zeichnen Sie nun eine weitere Linie 10 mm innerhalb des Profils der Spüle; dies ist die Schnittlinie für die Öffnung (Abb. 1.4).

2. Bohren Sie ein so groß wie mögliches Loch innerhalb der Schnittlinie. Schneiden Sie die Öffnung mit einer Spitzsäge, Stichsäge oder einem ähnlichem Schnittwerkzeug exakt entlang der Schnittlinie aus.

Versiegeln der Öffnungskanten.

Wenn die Schnittkanten in der Arbeitsplatte porös sind, sollten Sie diese unbedingt vollständig mit einem wasserfesten Dichtungsmittel wie Holzlack, Farbe oder Klebstoff versiegeln. Dadurch wird verhindert, dass die Arbeitsplatte bei kleinen Undichtigkeiten anschwillt (Abb. 1.5).

Vorbereitung der Spüle

Vorbereitung des oder der Löcher für die Hähne Bohren des vorgezeichneten Lochs für den Hahn

- Machen Sie sich vor dem Bohren mit den Sicherheitshinweisen der Lochsäge vertraut.

• Die Vorderseite muss vollständig abgestützt sein, um Risse beim Bohren oder Schneiden zu vermeiden.

- WARNUNG!

- Bei der Bearbeitung entstehen Späne und feiner Staub. Bohren oder Schneiden Sie daher immer nur in einem GUT BELÜFTETEN Raum.

1. Ermitteln Sie, welche zuvor markierte(n) Wasserhahnöffnung(en) Sie benötigen.

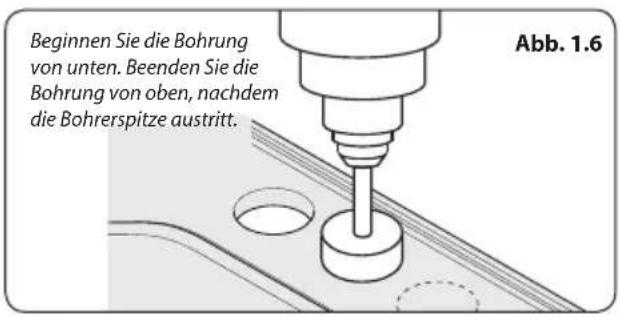

2. Beginnen Sie ein Loch mit der Lochsäge von der Unterseite der Spüle aus, bis der Zentrierbohrer auf der Oberseite durchdringt (Fig. 1.6). Beenden Sie das Bohren des Lochs dann von der Oberseite der Spüle aus, damit das obere Lochrand nicht ausfranst.

3. Es kann notwendig werden, den Lochbohrer mit Wasser zu kühlen, um Verbrennungen der Lochränder zu vermeiden. Aus diesem Grund empfehlen wir die Verwendung einer wiederaufladbaren Maschine. Wenn Sie eine Maschine mit Stromanschluss verwenden, seien Sie besonders vorsichtig, wenn Sie mit Wasser in der Nähe hantieren.

4. Setzen Sie den Wasserhahn, den Abfluss und den Überlauf (je nach Ausführung) gemäß

den Anweisungen des Herstellers in das Becken ein.

Auftragen der Silikonversiegelung

- Verwenden Sie hier KEINE

Epoxiddichtungsmasse oder Epoxidkleber.

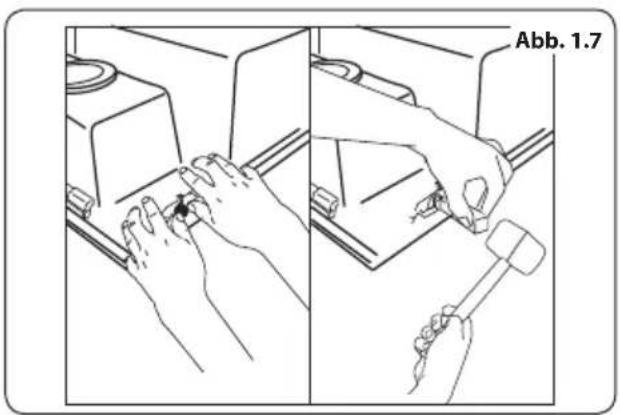

Tragen Sie eine gleichförmige Raupe Silikondichtungsmasse (nicht im Lieferumfang enthalten) auf die Unterkante des Spülenrands auf. Für die endgültige Montage müssen die Klammern vom Waschbecken entfernt werden, wie in Abb. 1.7 dargestellt. Legen Sie die Spüle präzise in die endgültige Position auf der Arbeitsplatte.

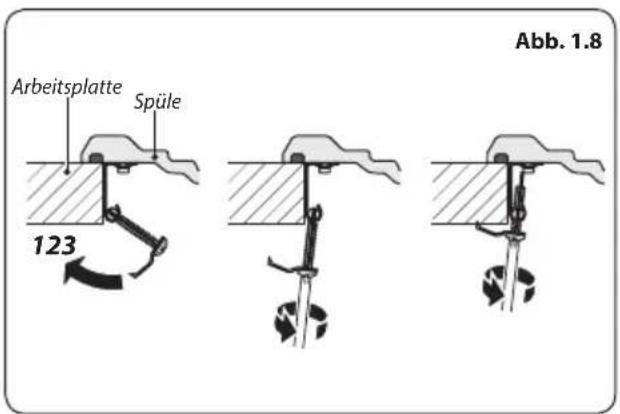

Befestigen Sie die Spüle, indem Sie die Klammern in ihre Positionen gemäß Abb. 1.8 bringen. Ziehen Sie zunächst die vorderen, dann die hinteren und zuletzt die seitlichen Schrauben an.

Abfluss

Montieren Sie die Abflusselemente unter Beachtung der mitgelieferten Anleitung an die Spüle. Tragen Sie eine gleichmäßige Silikonraupe auf die Unterseite des Spülenrahmens auf, ca. 6 mm von der Außenkante entfernt.

Befestigung der Spüle

1. Legen Sie die Spüle auf den Kopf und legen Sie dann die Arbeitsplatte über die Spüle. Bringen Sie die Klammern an. Dies ist die effektivste Methode. Falls die Arbeitsplatte jedoch bereits auf dem Möbel montiert ist, können Sie die Spüle auch in die Öffnung einsetzen und von unten fixieren.

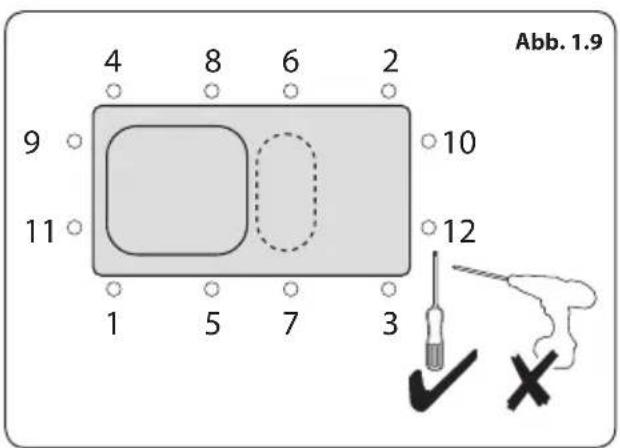

2. Zentrieren Sie die Spüle, falls sie nicht korrekt positioniert wurde. Ziehen Sie die Schrauben in der in Abb. 1.9 angegebenen Reihenfolge an. Ziehen Sie die Schrauben erst später vollständig an.

3. Entfernen Sie überschüssiges Dichtungsmaterial.

Dichtheitsprüfung

• Wasseranschluss an den Hahn.
- Leitungen zu den Absperrhähnen oder zu den unteren Anschlüssen.
- Füllen Sie die Spüle mit Wasser und überprüfen Sie sie auf Undichtigkeiten im Bereich des Abflusses.
- Lassen Sie das Wasser ablaufen und prüfen Sie Siphon und Ablaufleitungen auf Undichtigkeiten.
- Ziehen Sie bei Bedarf die Verbindungsstellen an.

Instandhaltung im Laufe der Zeit Tägliche Pflege

Obwohl Ihre Spüle aus extrem widerstandsfähigen Materialien besteht und auch intensivem Einsatz gewachsen ist, kann sie trotzdem durch harte oder scharfe Gegenstände verkratzt werden. Wenn Sie also ihre Flächen frei von Unvollkommenheiten halten wollen, müssen Sie beim Umgang mit solchen Gegenständen immer besondere Sorgfalt walten lassen.

- VERWENDEN SIE DIE ABTROPFFLÄCHE NICHT ALS SCHNEIDEBRETT.

Reinigung

Reinigen Sie die Spüle mit heißem Wasser und einem weichen Tuch oder einem nicht scheuernden Nylon-Spülschwamm mit nicht scheuerndem flüssigen Reiniger oder einem speziellen Reinigungsmittel. Sie können diese Reinigung so oft durchführen, wie die Spüle benutzt wird.

Metallischer Abrieb und schwierige Flecken:

Reinigen Sie die Spüle mit einem weichen Tuch oder einem nicht scheuernden Nylon-Spülschwamm mit flüssigem Reinigungsmittel. Tragen Sie den flüssigen Reiniger sparsam auf und reiben Sie nicht zu stark. Wiederholen Sie dies, bis die Spüle sauber ist.

Kalkablagerungen von hartem Wasser:

Kalkablagerungen lassen sich mit einem in weißen Essig getauchten Spülschwamm auflösen. Danach 20 Minuten lang mit Wasser abspülen.

- Verwenden Sie niemals scheuernde Reinigungspulver oder Scheuercremes, Scheuerschwämme oder alkalische Reinigungsmittel wie Ammoniak, konzentriertes Natron, Ameisensäure oder andere hochkorrosive Mittel.
