Produkttyp	Spüle
Marke	NODOR
Modell	NorGranite 78.50 1B WH
Material	Verbundgranit (NorGranite)
Farbe	Weiß
Anzahl der Becken	1
Einbauart	Unterbau oder Aufsatz
Abmessungen (L x B)	78,5 x 50 cm (Schätzung)
Wasseranschluss	Nur Wasser
Funktionen	Geschirrwaschen, Spülen
Ablaufdurchmesser	35 mm (Wasserhahnbohrung), Standardablauf
Ablaufart	Über Ablauf und Überlauf (zu installieren)
Schlagfestigkeit	Ja, robustes Verbundmaterial
Hitzebeständigkeit	Gut, thermische Schocks vermeiden
Pflege	Regelmäßige Reinigung mit warmem Wasser und mildem Reinigungsmittel
Fleckenreinigung	Mildes flüssiges Scheuermittel verwenden
Entkalkung	Weißer Essig, nach 20 Minuten abspülen
Sicherheit	Nicht als Schneidebrett verwenden, nicht darauf abstützen
Mitgeliefertes Zubehör	Befestigungsklammern, Silikonfuge (nicht im Lieferumfang), Anleitung
Ersatzteile verfügbar	Klammern, Ablauf, Überlauf, Wasserhahn (nicht im Lieferumfang)

Häufig gestellte Fragen - NorGranite 78.50 1B WH NODOR

Wie installiere ich die NorGranite-Spüle?

Die Installation erfordert das Ausschneiden einer Öffnung in der Arbeitsplatte, das Auftragen einer Silikonfuge auf den Spülenrand, das Positionieren der Spüle und das Befestigen der Spannklammern. Ziehen Sie die Schrauben nach und nach in der Reihenfolge vorne/hinten/Seiten an. Überprüfen Sie die Abdichtung nach dem Anschluss.

Welche Art von Dichtmittel für die Abdichtung verwenden?

Verwenden Sie eine spezielle Silikonfuge für die Küche. KEINE Dichtmasse oder Epoxidkleber verwenden, da diese das Verbundmaterial beschädigen können.

Wie bohre ich ein Loch für den Wasserhahn?

Verwenden Sie einen 35-mm-Lochsäge. Bohren Sie von der Unterseite der Spüle, um Risse zu vermeiden, und beenden Sie von oben. Tragen Sie eine Schutzbrille und sorgen Sie für gute Belüftung.

Wie reinige und pflege ich die Spüle täglich?

Waschen Sie mit warmem Wasser, einem weichen Tuch oder einem nicht scheuernden Nylonpad und einem milden Reinigungsmittel. Spülen Sie gründlich ab. Vermeiden Sie scheuernde Cremes oder Pulver.

Was tun bei hartnäckigen Flecken?

Tragen Sie eine kleine Menge flüssiges Scheuermittel auf ein weiches Tuch auf und reiben Sie vorsichtig. Wiederholen Sie ggf., bis der Fleck verschwindet.

Wie entferne ich Kalkablagerungen?

Verwenden Sie ein mit weißem Essig getränktes, nicht scheuerndes Nylonpad. 20 Minuten einwirken lassen, dann gründlich mit klarem Wasser abspülen.

Welche Reinigungsmittel sind verboten?

Verwenden Sie keine scheuernden Cremes, Pulver, metallischen Schwämme, Ammoniak, Ätznatron, Ameisensäure oder andere stark korrosive Produkte. Sie könnten die Oberfläche zerkratzen oder beschädigen.

Kann ich die Spüle als Schneidebrett verwenden?

Nein. Die Abtropffläche ist nicht zum Schneiden ausgelegt. Verwenden Sie ein separates Schneidebrett, um Kratzer zu vermeiden und den Zustand der Spüle zu erhalten.

Wie stelle ich die Befestigungsklammern ein?

Die Klammern passen für Arbeitsplatten mit einer Stärke von 30 bis 40 mm. Wenn Ihre Arbeitsplatte abweicht, legen Sie Unterlegscheiben unter die Klammern oder die Falz. Ziehen Sie die Schrauben gleichmäßig an, ohne zu stark zu drücken.

Was tun bei einem Leck nach der Installation?

Überprüfen Sie, ob die Silikonfugen richtig aufgetragen sind und die Befestigungsschrauben in der angegebenen Reihenfolge angezogen sind. Füllen Sie die Spüle mit Wasser und überprüfen Sie die Ablaufanschlüsse. Ziehen Sie ggf. nach.

BEDIENUNGSANLEITUNG NorGranite 78.50 1B WH NODOR

Bitte übergeben Sie diese Anleitung dem Benutzer, da sie wertvolle Informationen für die spätere Instandhaltung enthalt.

Notwendiges Werkzeug

Lineal oder Maßband Bleistift
Klebeband Schutzbrille
Silikondichtmittel für Küchen	Schraubendreher
Hammer 35 mm Lochsäge	(für das Loch für den Hahn)
Bohrmaschine Stichsäge	mit geeignetem Sägeblatt (wenn die Arbeitsplatte ausgeschritten werden muss)

Anmerkungen

• Schützen Sie die Spüle während der Installation vor Kratzern und anderen Beschädigungen.
• Stellen Sie sich nicht auf oder in die Spüle.
• Stellen Sie die Spüle bei der Montagenaicht auf die Kanten oder Ecken. Dadurch konne sich sie verformen.
• Vermeiden Sie es, die an die Spüle angeschlossenen Armaturen zu fest anzuziehen.
• Überprüfen Sie sorgfältig, dass die Leiste und die Kanten des Spülbeckens etwa sind, damit das Wasser aus dem Abfluss abfließen kann.
  Die Klemmhalterungen sind für Arbeitsplatten von 30 bis 40 mm Dicke geeignet (Abb.1.1). Wenn ihre Arbeitsplatte)dinner ist, kann eine Unterlage unter den Halterungen erforderlich sein. Ist sie dicker, mussen Vertiefungen fur die Halterungen hergestellt werden (Abb.1.2).

Vorbereitung der Arbeitsplatte Markierung der Öffnung

Wir empfehlen Ihnen, die Spüle an der Arbeitsplatte zu fixieren, bevor Sie die Arbeitsplatte dauerhaft am Möbel befestigen.

1. Legen Sie die Spüle umgedreht auf die Arbeitsplatte. Richten Sie sie wie gewünscht auf der Arbeitsplatte aus. Stellen Sie sicher, dass der Schrankrahmen überall genug Abstand von der Spüle hat. Markieren Sie die Kontur der Spüle mit einem weichen, spitzen

Bleistift so przyzise wie möglich (Abb. 1.3)
Legen Sie die Spüle zur Seite.

1. Zeichnen Sie nun eine weitere Linie 10mm innerhalb des Profils der Spüle; dies ist die Schnittlinie für die Öffnung (Abb. 1.4).
2. Bohren Sie ein so groß wie mögliches Loch innerhalb der Schnittlinie. Schneiden Sie die Öffnung mit einer Spitzsäge, Stichsäge oder einem ähnlichem Schnittwerkzeug exakt entlang der Schnittlinie aus.

VersiegelnderÖffnungskanten.

Wenn die Schnittkanten in der Arbeitsplatte poros sind, sollen den Sie diese unbedingt vollständig mit einem Wasserfesten Dichtungsmittel wie Holzlack, Farbe oder Klebstoff versiegeln. Dadurch wird verhindert, dass die Arbeitsplatte bei keinem Undichtigkeiten anschwillt (Abb. 1.5).

Vorbereitung der Spüle

Vorbereitung des oder der LÖcher für die Hähne Bohren des vorgezeichneten Lochs für den Hahn

• Machen Sie sich vor dem Bohren mit den Sicherheitshinweisen der Lochsage vertraut.
  Die Vorderseite muss vollständig abgestützt sein, um Risse beim Bohren oder Schneiden zu vermeiden.
• WARNING!

• Bei der Bearbeitung entstehen Späne und feiner Staub. Bohren oder Schneiden Sie dazu immer nur in einem GUT BELÜFTETEN Raum.

• Ermitteln Sie, welche zuvor markierte(n) Wasserhahnöffnung(en) Sie benötigen.

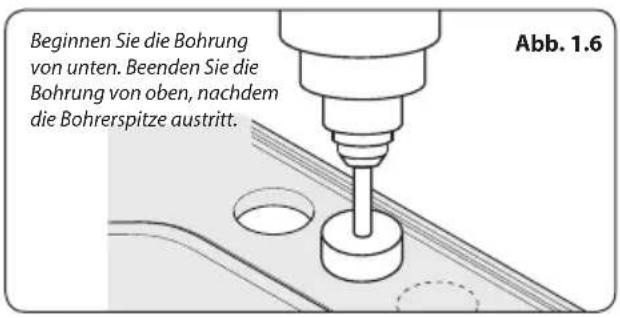

• Beginnen Sie ein Loch mit der Lochsäge von der Unterseite der Spüle aus, bis der Zentrierbohrer auf der Oberseite durchdringt (Fig. 1.6). Beenden Sie das Bohren des Lochs dann von der Oberseite der Spüle aus, damit das obere Lochrand nicht ausfranst.
• Es kann notwendig werden, den Lochbohrer mit Wasser zu kühlen, um Verbrennungen der Lochränder zu vermeiden. Aus thisem Grund empfehlen wir die Verwendung einer wiederaufladbaren Maschine. Wenn Sie eine Maschine mit Stromanschluss verwenden, sieben Sie besonderss vorsichtig, wenn Sie mit Wasser in der Höhe hantieren.
• Setzen Sie den Wasserhahn, den Abfluss und den Überlauf (je nach Ausführung) gemäß

den Anweisungen des Herstellers in das Becken ein.

Auftragen der Silikonversiegelung

• Verwenden Sie hier KEINE

Epooxidchtungsmasse oder Epoxidkleber.

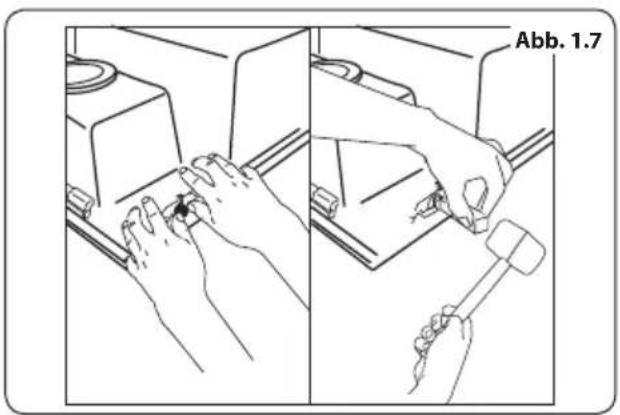

Tragen Sie eine gleichförmige Raupe Silikondichtungsmasse (nicht im Lieferumfang enthalten) auf die Unterkante des Spulenrands auf. Für die endgültige Montage müssen die Klammern vom Waschbecken halten, wie in Abb. 1.7 dargestellt. Legen Sie die Spüle prazise in die endgültige Position auf der Arbeitsplatte.

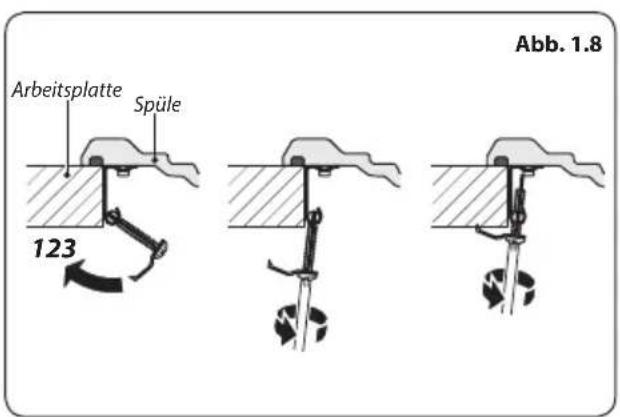

Befestigen Sie die Spüle, indem Sie die Klammern in ihre Positionen gemäß Abb. 1.8 bringen. Ziehen Sie zunachst die vorderen, dann die hinteren und zuletzt die seitlichen Schrauben an.

Abfluss

Montieren Sie die Abflusselemente unter Beachtung der mitgelieferten Anleitung an die Spüle. Tragen Sie eine gleichmäßige Silikonraupe auf die Unterseite des Spulenrahmens auf, ca. 6 mm von der Außenkante entfernt.

Befestigung der Spüle

1. Legen Sie die Spüle auf den Kopf und legen Sie dann die Arbeitsplatte über die Spüle. Bringen Sie die Klammern an. Dies ist die effektivste Methode. Falls die Arbeitsplatte jedoch bereits auf dem Möbel montiert ist, konnen Sie die Spüle auch in die Öffnung einsetzen und von unter fixieren.

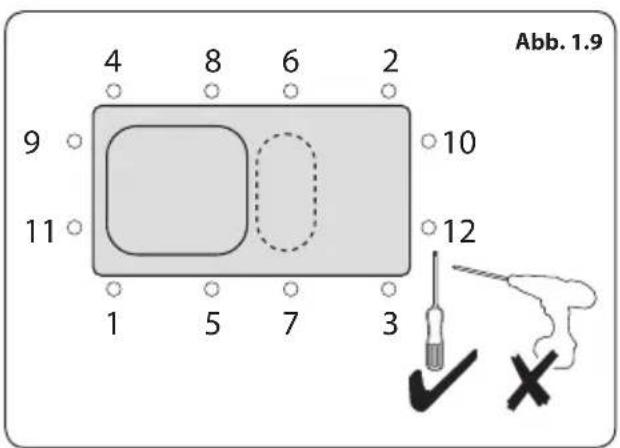

2. Zentrierten Sie die Spüle, falls sie nicht korrekt positioniert wurde. Ziehen Sie die Schrauben in der in Abb. 1.9 angegebenen Reihenfolge an. Ziehen Sie die Schrauben erst später vollständig an.
3. Entfernen Sie überschüssiges Dichtungsmaterial.

Dichttheitsprüfung

• Wasseranschluss an den Hahn.
• Leitungen zu den Absperrhähen oder zu den unteren Anschlüssen.
• Füllen Sie die Spüle mit Wasser und überprüfen Sie sie auf Undchtigkeiten im Bereich des Abflusses.
• Lassen Sie das Wasser ablaufen und prufen Sie Siphon und Ablaufleitungen auf Undichtigkeiten.
• Ziehen Sie bei Bedarf die Verbindungsstellen an.

Instandhaltung im Laufe der Zeit Tägliche Pflege

Obwohl ihre Spüle aus extrem widersfähigen Materialien besteht und auch intensivem Einsatz gewachsen ist, kann sie trotzdem durch harte oder scharfe Gegenstände verkratzt werden. Wenn Sie also ihre Flächen frei von Unvollkommenheiten halten wollen, müssen Sie beim Umgang mit solchen Gegenständen immer besondere Sorgfalt walten setzen.

- VERWENDEN SIE DIE ABTROPFLÄCHE NICT ALT SCHNEIDEBRET.

Reinigung

Reinigen Sie die Spüle mit freiem Wasser und einem weichen Tuch oder einem nicht scheuernden Nylon-Spülschwamm mit nicht scheuerndem flüssigen Reiniger oder einem speziellen Reinigungsmittel. Sie können diese Reinigung so oft durchführren, wie die Spüle benutzt wird.

Metallischer Abrieb und schwierige Flecken:

Reinigen Sie die Spüle mit einem weichen Tuch oder einem nicht scheuernden Nylon-Spülschwamm mit flüssigem Reinigungsmittel. Tragen Sie den flüssigen Reiniger sparsam auf und reiben Sie nicht zu stark. Wiederholen Sie dies, bis die Spüle sauber ist.

Kalkablagerungen von hartem Wasser:

Kalkablagerungen setzen sich mit einem in weiß Essig getauchten Spülschwamm auflösen. Danach 20 Minuten lang mit Wasser abspulen.

• Verwenden Sie niemals scheuernde Reinigungspulver oder Scheuercremes, Scheuerschwämme oder alkalische Reinigungsmittel wie Ammoniak, konzentrietes Natron, Ameisensäure oder andere hochkorrosive Mittel.
