| Type de produit | Évier |
| Marque | NODOR |
| Modèle | NorGranite 78.50 1B WH |
| Matériau | Granit composite (NorGranite) |
| Couleur | Blanc |
| Nombre de bacs | 1 |
| Type de pose | Encastrée (sous plan ou en applique) |
| Dimensions (L x l) | 78,5 x 50 cm (estimation) |
| Alimentation | Eau uniquement |
| Fonctions | Lavage vaisselle, rinçage |
| Diamètre de bonde | 35 mm (orifice robinet), bonde standard |
| Type d'évacuation | Par bonde et trop-plein (à installer) |
| Résistance aux chocs | Oui, matériau composite robuste |
| Résistance à la chaleur | Bonne, éviter chocs thermiques |
| Entretien | Nettoyage régulier à l'eau tiède et détergent doux |
| Nettoyage des taches | Utiliser un produit abrasif liquide doux |
| Détartrage | Vinaigre blanc, rincer après 20 min |
| Sécurité | Ne pas utiliser comme planche à découper, ne pas s'appuyer |
| Accessoires fournis | Clips de fixation, joint silicone (non fourni), notice |
| Pièces détachées disponibles | Clips, bonde, trop-plein, robinet (non fourni) |
FOIRE AUX QUESTIONS - NorGranite 78.50 1B WH NODOR
Questions des utilisateurs sur NorGranite 78.50 1B WH NODOR
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre évier au format PDF gratuitement ! Retrouvez votre notice NorGranite 78.50 1B WH - NODOR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil NorGranite 78.50 1B WH de la marque NODOR.
MODE D'EMPLOI NorGranite 78.50 1B WH NODOR
Fig.1.4
Plan de travail
Fig. 1.5
Installateur
Veuillez laisser ce dépliant à l'utilisateur, car il contient de précieux conseils d'entretien.
Outils nécessaires
| Règle/Mètre ruban Crayon | |
| Ruban-cache adhéssif Lunettes de sécurité | |
| Silicone pour cuisine Tournevis | |
| Marteau Scie cloche de 35 mm(pourincer un orificepour robinet) | |
| Perceuse Scie sauteuse et l'âme ap-proPRIée (si une découpe du plan de travail est nécessaire) |
Remarques
Lors de l'installation, veillez à protégger l'évier de toutes éraflures et rayures.
- Ne vous appuyez pas sur l'évier.
- Lors de l'installation, ne posez pas l'évier sur ses bords ou recoins. Cela pourrait provoquer des dommages.
- Il est déconseilé de force et de trop serrer tous les accessoires de plomberie connectés à l'évier.
- Vérifiez soigneusement que la moulure et les bords de l'évier sont bien alignés pour que l'eau s'écoule dans le tuyau d'évacuation.
- Les serre-joints conviennent aux plans de travail d'une épaisseur comprise entre 30 et 40mm (Fig.1.1). Si votre plan de travail est de taille différente, il se peut qu'il falle le placer sous les serre-joints ou la feuillage (Fig.1.2).
Preparer le plan de travail
Délimiter l'ouverture
Nous vous recommendons d'incluter l'evier sur le plan de travail avant de fixer définitivement le plan de travail sur le meuble.
- Retournez l'évier sur le plan de travail. Placez l'évier sur le plan de travail comme désiré. Assurez-vous que le caisson du meuble dispose d'assez d'espace pour contir tous les composants de l'évier. Avec un crayon gras et pointu, tracez le plus précisément possible le contour de l'évier (Fig. 1.3). Retirez l'évier.

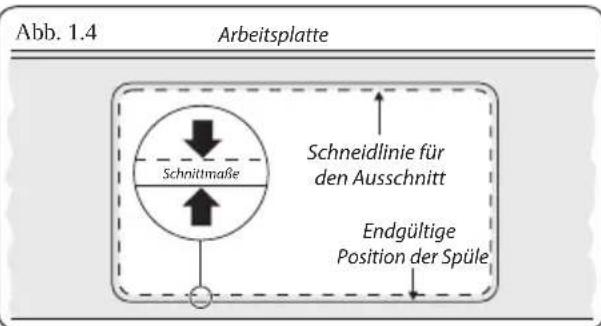

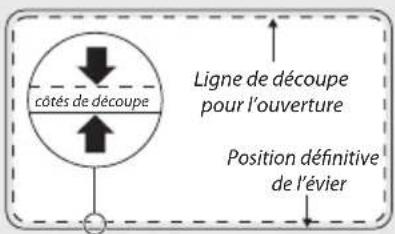

- Tracez une autre ligne à 10 mm à l'intérieur du bord supérieur de l'évier : il s'agit de la
ligne de découvert de l'ouverture (Fig. 1.4).
- Percez un trou aussi grand que possible à l'intérieur de la ligne de découpe. À l'aide d'une scie à dents, d'une scie sauteuse ou similaire, découpez l'ouverture jusqu'à la ligne de découpe.
Sceller les bords de l'ouverture.
Nous recommendons de sceller les bords poreux autour de la découverte à l'aide d'un mastic imperméable comme un vernis, de la peinture ou de la colle à bois. Cela empêchera le plan de travail de gonfler en cas de petites fuites (Fig. 1.5).
Preparer l'évier
Préparer l'orifice pour robinet
Percer un orifice prédéfini pour les robinets
- Avant de commencer à percer, veuilles vous familiariser avec les consignes de sécurité fournies avec la scie cloche.
La face avant doit etre totalement soutenue pour eviter toute fissure au moment de percer ou de decouper. -
AVENTISSEMENT! Tout usinage génére de fines particules de poussière. Il est IMPÉRATIF de percer ou de découvert dans un endroit correctement ventilé.
-
Identifiez le ou les orifices de robinet prémarqués dont vous aurez besoin.

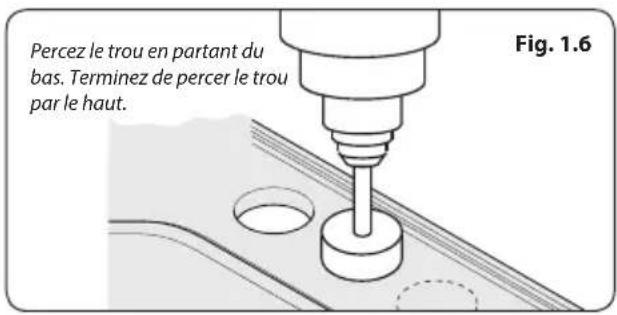

- Avec une scie cloche, percez l'orifice du robinet depuis le dessous de l'évier Fig. 1.6. Finissez de percer le trou sur la surface supérieure de l'évier pour que celui-ci soit net.
- Il peut être nécessaire de refroidir la pointe de la perceuse avec de l'eau pour éviter qu'elle ne brule. Pour cette raison, nous recommendons l'utilisation d'une perceuse rechargeable. Soyez particulièrement prudent si vous utilisez une perceuse electrique à proximé immediate d'un point d'eau.
- Fixez le robinet, le tuyau d'évacuation et de trop-plein (le cas échéant) à l'évier conformément aux instructions du fabricant.
Applique le mastic
- NE PAS utiliser de mastic ou d'adhesif époxy.
Appliquez sur la face inférieure de la bride de

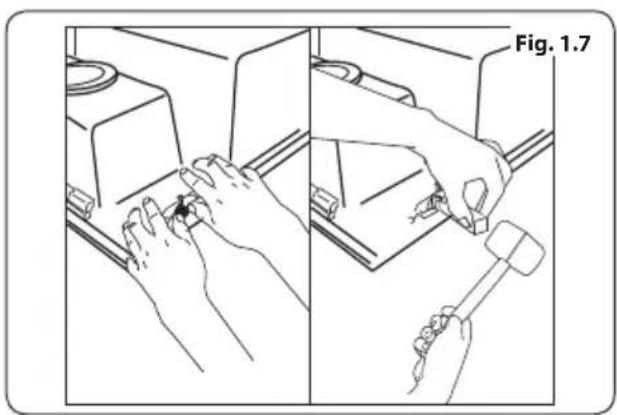

l'évier un joint de silicone (non fourni). Veillez à ce que chaque clip d'évier soit rabattu comme indiqué à la Fig. 1.7 pour l'ajustement final.
Positionnez l'évier dans l'ouverture du plan de travail.

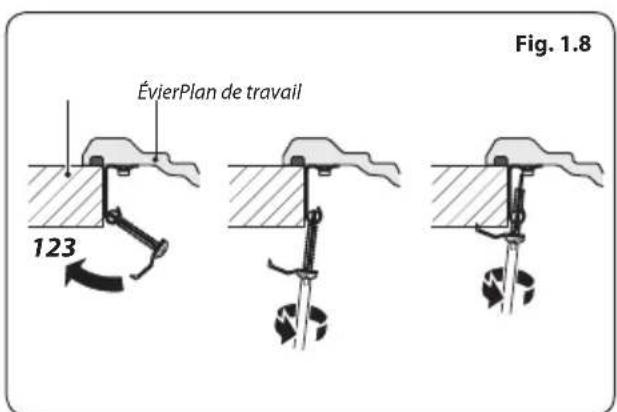

Fixez l'évier en pivotant les clips d'évier comme sur la Fig. 1.8 et serrez les vis à l'avant, puis serrez les vis à l'arrière puis celles sur les côtes.
Raccords d'évacuation
Installez les raccords d'évacuation sur l'évier en suivant les instructions fournies. Appliquez uniformément un joint de silicone sur le dessous du rebord de l'évier, à environ 6 cm des bords extérieurs du rebord de l'évier.
Pose del'évier
- Retournez l'évier et posez le plan de travail sur l'évier. Basculez chaque clip sur son support - : c'est la méthode la plus repandue, cependant, si le plan de travail a été fixé au meuble, l'évier peut être placé dans l'ouverture et fixé par en-dessous.

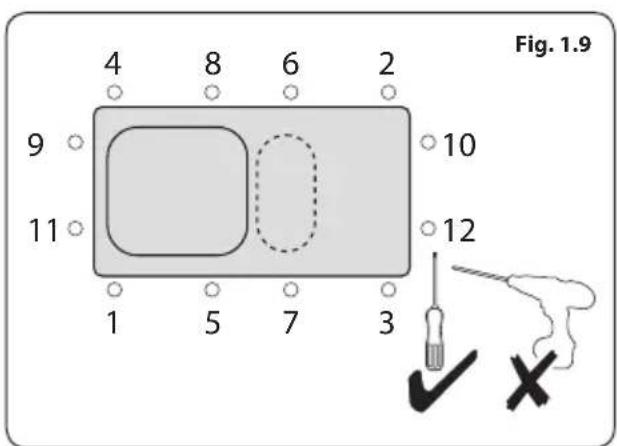

- Placez l'evier au centre. Serrez les vis de fixation dans l'ordre indiqué à la Fig. 1.9.
- NE SERREZ PAS COMPLÉTEMENT À LA PREMIÈRE TENTATIVE.
- Retirez tout surplus demariabled'etanchete ou essuyez tout excès de mastic.
Contrôlez l'étanchéité :
Raccordez les tuyaux au robinet
Raccordez les tuyaux d'alimentation des colonnes montantes aux vannes d'arrêt ou aux raccords inférieurs
- Remplissez l'évier d'eau et vérifie qu'il n'y a pas de fuite autour du tuyau d'évacuation
- Videz l'eau de l'évier et vérifie la présence de fuites
- Vissez au besoin
Conseils d'entretien
Entretien au quotidien
Bien que votre évier soit fait de matérielux extrémement durables et qu'il résiste à une utilisation intensive, il peut toutefois être égratigné par des objets durs ou coupants. Si les surfaces doivent être réservées dans un état irréprochable, des précautions raisonnables doivent être prises lors de la manipulation desdits objets.
N'UTILISEZ PAS L'EGOUTTOIR COMME PLANCHE A DÉCOUPER.
Nettoyage
Lavez votre évier avec de l'eau tiède, à l'aide d'un chiffon doux ou d'un tampon de nylon tissé non abrasif et d'un liquide nettoyant ou détergent non abrasif. Cette opération peut se repeter aussi souvent que l'évier est utilisé.
Abrasions métalliques ou taches rebelles:
Essuyez l'évier à l'aide d'un chiffon doux ou d'un tampon en nylon tissé non abrasif et d'un produit liquide abrasif. Pulverisez le produit abrasif liquide en petites quantités et frottez delicatement. Recommencez au besoin jusqu'à ce que l'évier soit propre.
Dépôts de calcaire et de calcium :
Nettoyez avec un tampon de nylon tissé non abrasif et du vinaigre blanc. Rincez abondament après 20 minutes.
- N'utilisez pas de produits de nettoyage abrasifs sous forme de crèmes ou de poudres, de tampons de nettoyage ou de nettoyants alcalins comme l'ammoniaque, la soude caustique concentrée, l'acide formique ou tout autre produit hautement corrosif.
