Type de produit	Évier de cuisine
Marque	NODOR
Modèle	NorGranite 78.50 1B 1D BG
Matériau	Granite composite (NorGranite)
Nombre de bacs	1 bassin
Nombre d'égouttoirs	1 égouttoir (d'après référence "1D")
Coloris	BG (Gris Béton)
Dimensions (L x l x H)	Environ 785 x 500 x 190 mm (estimées)
Poids	Environ 12 kg (estimé)
Type de pose	À encastrer avec clips de fixation
Diamètre trou robinet	35 mm
Épaisseur plan de travail compatible	30 à 40 mm
Accessoires fournis	Clips de fixation (serre-joints), notice d'installation
Notice d'utilisation	20 pages, multilingue (FR, DE, EN, ES, PT, etc.)
Entretien quotidien	Eau tiède, chiffon doux et détergent non abrasif
Nettoyage des taches rebelles	Produit liquide abrasif doux, tampon nylon non abrasif
Nettoyage du calcaire	Vinaigre blanc, rinçage abondant après 20 minutes
Produits interdits	Crèmes abrasives, poudres, ammoniaque, soude caustique, acide formique
Précautions d'installation	Protéger l'évier des rayures, ne pas s'appuyer, ne pas forcer les raccords

FOIRE AUX QUESTIONS - NorGranite 78.50 1B 1D BG NODOR

Comment installer l'évier NorGranite 78.50 ?

L'installation se fait en plusieurs étapes : 1) Préparer le plan de travail : tracer le contour de l'évier, puis une ligne de découpe à 10 mm à l'intérieur. 2) Découper l'ouverture à l'aide d'une scie sauteuse. 3) Sceller les bords avec un mastic imperméable. 4) Percer le trou pour le robinet (Ø 35 mm) depuis le dessous. 5) Appliquer un joint de silicone sous la bride. 6) Placer l'évier et fixer avec les clips en serrant progressivement.

Quel type de mastic utiliser pour l'installation ?

Utilisez un mastic silicone pour cuisine et salle de bain. N'utilisez pas de mastic époxy ou d'adhésif.

Comment percer le trou pour le robinet ?

Utilisez une scie cloche de 35 mm. Percez depuis le dessous de l'évier, puis terminez sur la surface supérieure pour un trou net. Refroidissez la mèche avec de l'eau si nécessaire. Portez des lunettes de sécurité et travaillez dans un endroit ventilé.

Comment nettoyer l'évier NorGranite au quotidien ?

Lavez avec eau tiède, un chiffon doux ou un tampon de nylon non abrasif, et un détergent non abrasif. Rincez et essuyez après chaque utilisation.

Puis-je utiliser l'égouttoir comme planche à découper ?

Non, n'utilisez pas l'égouttoir comme planche à découper. Cela pourrait rayer ou endommager la surface.

Comment enlever les taches de calcaire ?

Appliquez du vinaigre blanc sur les dépôts, laissez agir 20 minutes, puis frottez avec un tampon de nylon non abrasif. Rincez abondamment.

Comment éviter les rayures sur l'évier ?

Évitez de poser des objets durs ou coupants directement sur la surface. Utilisez une planche à découper. Ne nettoyez pas avec des tampons abrasifs.

L'évier est-il garanti ?

La garantie n'est pas précisée dans la notice. Consultez votre revendeur ou le fabricant NODOR pour plus d'informations.

Puis-je utiliser des produits abrasifs pour nettoyer l'évier ?

Évitez les crèmes ou poudres abrasives, les tampons en laine d'acier, l'ammoniaque, la soude caustique et l'acide formique. Utilisez uniquement des produits non abrasifs.

Comment fixer l'évier si le plan de travail est déjà posé ?

Si le plan de travail est déjà fixé au meuble, placez l'évier dans l'ouverture et fixez-le par en-dessous à l'aide des clips. Suivez l'ordre de serrage indiqué : avant, arrière, côtés. Ne serrez pas complètement du premier coup.

MODE D'EMPLOI NorGranite 78.50 1B 1D BG NODOR

Fig. 1.4 Plan de travail

Veuillez laisser ce dépliant à l'utilisateur, car il contient de précieux conseils d'entretien.

Outils nécessaires

Règle/Mètre ruban Crayon
Ruban-cache adhésif Lunettes de sécurité
Silicone pour cuisine Tournevis
Marteau Scie cloche de 35 mm(pour percer un orifice pour robinet)
Perceuse Scie sauteuse et lame appropriée (si une découpe du plan de travail est nécessaire)

Remarques

• Lors de l'installation, veillez à protéger l'évier de toutes éraflures et rayures.
• Ne vous appuyez pas sur l'évier.
• Lors de l'installation, ne posez pas l'évier sur ses bords ou recoins. Cela pourrait provoquer des dommages.
• Il est déconseillé de forcer et de trop serrer tous les accessoires de plomberie connectés à l'évier.
• Vérifiez soigneusement que la moulure et les bords de l'évier sont bien alignés pour que l'eau s'écoule dans le tuyau d'évacuation.
• Les serre-joints conviennent aux plans de travail d'une épaisseur comprise entre 30 et 40 mm (Fig. 1.1). Si votre plan de travail est de taille différente, il se peut qu'il faille le placer sous les serre-joints ou la feuillure (Fig. 1.2).

Préparer le plan de travail

Délimiter l'ouverture

Nous vous recommandons d'installer l'évier sur le plan de travail avant de fixer définitivement le plan de travail sur le meuble.

1. Retournez l'évier sur le plan de travail. Placez l'évier sur le plan de travail comme désiré. Assurez-vous que le caisson du meuble dispose d'assez d'espace pour contenir tous les composants de l'évier. Avec un crayon gras et pointu, tracez le plus précisément possible le contour de l'évier (Fig. 1.3). Retirez l'évier.

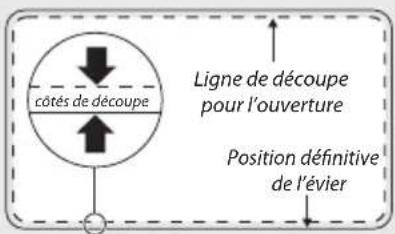

2. Tracez une autre ligne à 10 mm à l'intérieur du bord supérieur de l'évier : il s'agit de la

ligne de découpe de l'ouverture (Fig. 1.4).

1. Percez un trou aussi grand que possible à l'intérieur de la ligne de découpe. À l'aide d'une scie à dents, d'une scie sauteuse ou similaire, découpez l'ouverture jusqu'à la ligne de découpe.

Sceller les bords de l'ouverture.

Nous recommandons de sceller les bords poreux autour de la découpe à l'aide d'un mastic imperméable comme un vernis, de la peinture ou de la colle à bois. Cela empêchera le plan de travail de gonfler en cas de petites fuites (Fig. 1.5).

Préparer l'évier

Préparer l'orifice pour robinet

Percer un orifice prédéfini pour les robinets

• Avant de commencer à percer, veuillez vous familiariser avec les consignes de sécurité fournies avec la scie cloche.
• La face avant doit être totalement soutenue pour éviter toute fissure au moment de percer ou de découper.
  • AVERTISSEMENT!

Tout usinage génère de fines particules de poussière. Il est IMPÉRATIF de percer ou de découper dans un endroit correctement ventilé.

1. Identifiez le ou les orifices de robinet prémarqués dont vous aurez besoin.

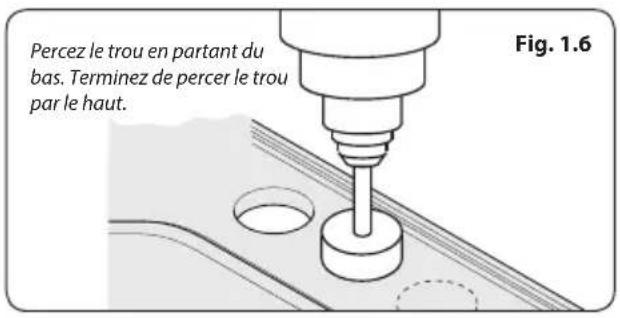

2. Avec une scie cloche, percez l'orifice du robinet depuis le dessous de l'évier Fig. 1.6. Finissez de percer le trou sur la surface supérieure de l'évier pour que celui-ci soit net.
3. Il peut être nécessaire de refroidir la pointe de la perceuse avec de l'eau pour éviter qu'elle ne brûle. Pour cette raison, nous recommandons l'utilisation d'une perceuse rechargeable. Soyez particulièrement prudent si vous utilisez une perceuse électrique à proximité immédiate d'un point d'eau.
4. Fixez le robinet, le tuyau d'évacuation et de trop-plein (le cas échéant) à l'évier conformément aux instructions du fabricant.

Appliquer le mastic

- NE PAS utiliser de mastic ou d'adhésif époxy.

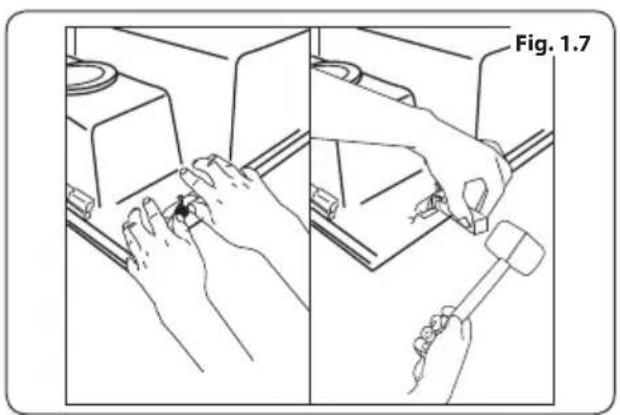

Appliquez sur la face inférieure de la bride de

l'évier un joint de silicone (non fourni). Veillez à ce que chaque clip d'évier soit rabattu comme indiqué à la Fig. 1.7 pour l'ajustement final.

Positionnez l'évier dans l'ouverture du plan de travail.

Fixez l'évier en pivotant les clips d'évier comme sur la Fig. 1.8 et serrez les vis à l'avant, puis serrez les vis à l'arrière puis celles sur les côtés.

Raccords d'évacuation

Installez les raccords d'évacuation sur l'évier en suivant les instructions fournies. Appliquez uniformément un joint de silicone sur le dessous du rebord de l'évier, à environ 6 cm des bords extérieurs du rebord de l'évier.

Pose de l'évier

1. Retournez l'évier et posez le plan de travail sur l'évier. Basculez chaque clip sur son support - : c'est la méthode la plus répandue, cependant, si le plan de travail a été fixé au meuble, l'évier peut être placé dans l'ouverture et fixé par en-dessous.
2. Placez l'évier au centre. Serrez les vis de fixation dans l'ordre indiqué à la Fig. 1.9.
3. NE SERREZ PAS COMPLÈTEMENT À LA PREMIÈRE TENTATIVE.
4. Retirez tout surplus de matériau d'étanchéité ou essuyez tout excès de mastic.

Contrôlez l'étanchéité :

• Raccordez les tuyaux au robinet
- Raccordez les tuyaux d'alimentation des colonnes montantes aux vannes d'arrêt ou aux raccords inférieurs
- Remplissez l'évier d'eau et vérifiez qu'il n'y a pas de fuite autour du tuyau d'évacuation
- Videz l'eau de l'évier et vérifiez la présence de fuites
- Vissez au besoin

Conseils d'entretien

Entretien au quotidien

Bien que votre évier soit fait de matériaux extrêmement durables et qu'il résiste à une utilisation intensive, il peut toutefois être égratigné par des objets durs ou coupants. Si les surfaces doivent être préservées dans un état irréprochable, des précautions raisonnables doivent être prises lors de la manipulation desdits objets.

- N'UTILISEZ PAS L'ÉGOUTTOIR COMME PLANCHE À DÉCOUPER.

Nettoyage

Lavez votre évier avec de l'eau tiède, à l'aide d'un chiffon doux ou d'un tampon de nylon tissé non abrasif et d'un liquide nettoyant ou détergent non abrasif. Cette opération peut se répéter aussi souvent que l'évier est utilisé.

Abrasions métalliques ou taches rebelles:

Essuyez l'évier à l'aide d'un chiffon doux ou d'un tampon en nylon tissé non abrasif et d'un produit liquide abrasif. Pulvérisez le produit abrasif liquide en petites quantités et frottez délicatement. Recommencez au besoin jusqu'à ce que l'évier soit propre.

Dépôts de calcaire et de calcium :

Nettoyez avec un tampon de nylon tissé non abrasif et du vinaigre blanc. Rincez abondamment après 20 minutes.

- N'utilisez pas de produits de nettoyage abrasifs sous forme de crèmes ou de poudres, de tampons de nettoyage ou de nettoyants alcalins comme l'ammoniaque, la soude caustique concentrée, l'acide formique ou tout autre produit hautement corrosif.
