Tipo de produto	Pia de cozinha
Marca	NODOR
Modelo	NorGranite 78.50 1B 1D BG
Material	Granito composto (NorGranite)
Número de cubas	1 cuba
Número de escorredores	1 escorredor (de acordo com a referência "1D")
Cor	BG (Cinza Concreto)
Dimensões (C x L x A)	Aproximadamente 785 x 500 x 190 mm (estimadas)
Peso	Aproximadamente 12 kg (estimado)
Tipo de instalação	Embutir com clipes de fixação
Diâmetro do furo da torneira	35 mm
Espessura da bancada compatível	30 a 40 mm
Acessórios fornecidos	Clipes de fixação (braçadeiras), manual de instalação
Manual de utilização	20 páginas, multilíngue (FR, DE, EN, ES, PT, etc.)
Manutenção diária	Água morna, pano macio e detergente não abrasivo
Limpeza de manchas difíceis	Produto líquido abrasivo suave, esponja de nylon não abrasiva
Limpeza do calcário	Vinagre branco, enxágue abundante após 20 minutos
Produtos proibidos	Cremes abrasivos, pós, amoníaco, soda cáustica, ácido fórmico
Precauções de instalação	Proteger a pia contra arranhões, não se apoiar, não forçar as conexões

Perguntas frequentes - NorGranite 78.50 1B 1D BG NODOR

Como instalar a pia NorGranite 78.50?

A instalação é feita em várias etapas: 1) Preparar a bancada: traçar o contorno da pia e depois uma linha de corte a 10 mm no interior. 2) Cortar a abertura com uma serra tico-tico. 3) Selar as bordas com mástique impermeável. 4) Perfurar o furo para a torneira (Ø 35 mm) por baixo. 5) Aplicar um cordão de silicone sob o flange. 6) Colocar a pia e fixar com os clipes apertando progressivamente.

Que tipo de mástique usar para a instalação?

Use um mástique de silicone para cozinha e banheiro. Não use mástique epóxi ou adesivo.

Como perfurar o furo para a torneira?

Use uma serra copo de 35 mm. Perfure por baixo da pia e termine na superfície superior para um furo limpo. Resfrie a broca com água se necessário. Use óculos de segurança e trabalhe em local ventilado.

Como limpar a pia NorGranite diariamente?

Lave com água morna, um pano macio ou uma esponja de nylon não abrasiva e um detergente não abrasivo. Enxágue e seque após cada uso.

Posso usar o escorredor como tábua de corte?

Não, não use o escorredor como tábua de corte. Isso poderia riscar ou danificar a superfície.

Como remover manchas de calcário?

Aplique vinagre branco sobre os depósitos, deixe agir por 20 minutos e esfregue com uma esponja de nylon não abrasiva. Enxágue abundantemente.

Como evitar arranhões na pia?

Evite colocar objetos duros ou cortantes diretamente sobre a superfície. Use uma tábua de corte. Não limpe com esponjas abrasivas.

A pia tem garantia?

A garantia não está especificada no manual. Consulte seu revendedor ou o fabricante NODOR para mais informações.

Posso usar produtos abrasivos para limpar a pia?

Evite cremes ou pós abrasivos, esponjas de lã de aço, amoníaco, soda cáustica e ácido fórmico. Use apenas produtos não abrasivos.

Como fixar a pia se a bancada já estiver instalada?

Se a bancada já estiver fixa ao móvel, coloque a pia na abertura e fixe-a por baixo com os clipes. Siga a ordem de aperto indicada: frente, trás, laterais. Não aperte completamente na primeira vez.

MANUAL DE UTILIZADOR NorGranite 78.50 1B 1D BG NODOR

Fig. 1.5

Por favor, deixe este folheto com o utilizador, pois contém conselhos importantes sobre os cuidados a ter com o produto.

Ferramentas Necessárias

Régua/Fita Métrica Lápis
Fita Adesiva Óculos de Proteção
Selante de Silicone para Cozinha	Chave de fendas
Martelo Serra Copo 35 mm	(para cortar o orifício da torneira)
Berbequim Serra de Recortes e Lâmina Adequada (se for necessário cortar a bancada)

Comentários

• Durante a instalação, tenha o cuidado de proteger o lava-louça contra arranhões e riscos.
• Não se ponha em cima do lava-louça.
• Durante a instalação, não se ponha em cima do lava-louça nas extremidades ou cantos. Isto poderá provocar danos.
• Evite o esforço ou aperto excessivo de todos os acessórios de canalização ligados ao lava-louça.
• Verifique cuidadosamente se o molde e as extremidades do lava-louça estão nivelados para que a água escorra do escorredor.
• As abraçadeiras de fixação são adequadas para bancadas com uma espessura de 30 a 40 mm (Fig. 1.1). Se a sua bancada tiver um tamanho diferente, então, poderá ser colocar um calce sob as abraçadeiras ou desbastar (Fig. 1.2).

Preparar a Bancada

Marcar a Abertura

Recomendamos que encaixe o lava-louça na bancada antes de fixar permanentemente a bancada ao armário.

1. Coloque o lava-louça na bancada virado ao contrário. Posicione o lava-louça na bancada conforme necessário. Certifique-se de que a estrutura do armário deixa desobstruídas todas as partes do lava-louça. Utilizando um lápis macio e afiado, trace uma linha em torno do lava-louça tão exatamente quanto

possível (Fig. 1.3). Remova o lava-louça.

1. Desenhe outra linha 10 mm dentro do contorno superior do lava-louça - esta é a linha de corte para a abertura (Fig. 1.4).
2. Faça um buraco tão grande quanto possível dentro da linha de corte. Utilizando um serrote de ponta, uma serra de recortes ou similar, corte a abertura até à linha de corte.

Selar as Extremidades da Abertura.

Recomendamos que as extremidades porosas em torno do corte sejam seladas utilizando um selante à prova de água como verniz, tinta ou cola de madeira. Isto irá prevenir o inchaço da bancada caso ocorram pequenas fugas (Fig. 1.5).

Preparar a Pia

Preparação do Orifício da Torneira

Perfurar um orifício pré-marcado para torneiras

• Antes de perfurar, por favor, leia as instruções de segurança fornecidas com a serra copo.

• A face frontal deve estar totalmente apoiada para evitar rachas ao perfurar ou cortar.
  • AVISO: Qualquer operação de maquinagem produzirá partículas finas de pó. A perfuração ou o corte DEVEM ser feitos numa área bem ventilada.

• Identifique quais são os orifícios de torneira pré-marcados de que irá necessitar.

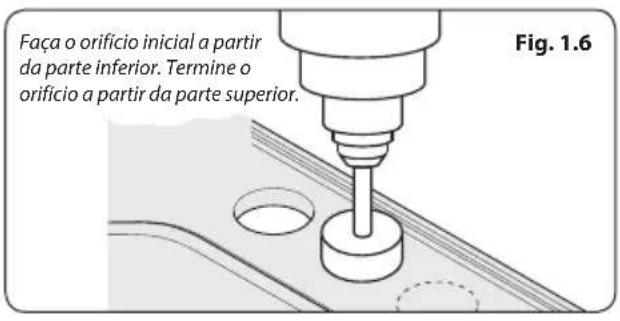

• Utilizando uma serra copo, perfure o orifício da torneira a meio da parte inferior do lava-louça Fig. 1.6. Acabe de perfurar o orifício a partir da superfície superior do lava-louça para garantir um orifício limpo.
• Poderá ser necessário arrefecer a ponta da broca com água para evitar queimaduras. Por este motivo, recomendamos a utilização de um berbequim recarregável. Tome especial cuidado se estiver a utilizar um berbequim elétrico perto de água.
• Fixe a torneira, acessórios para escoamento e derramamento (quando necessário) ao lava-louça de acordo com as Instruções do fabricante.

Aplicar o Selante de Silicone

- NÃO utilize selante Epóxi ou adesivo Epóxi.

Aplique um cordão de "Selante de silicone" (não incluído) na parte inferior do flange do lava-louça.

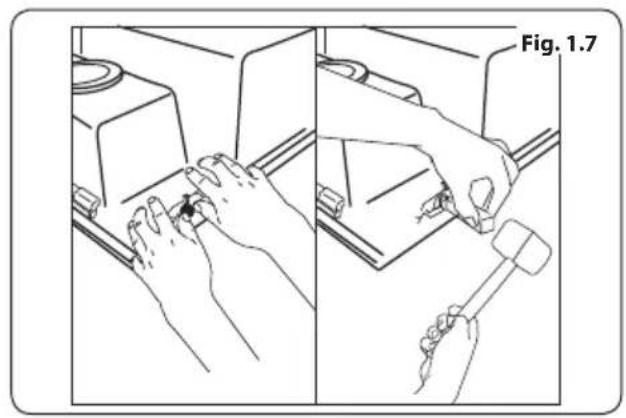

Para o encaixe final, certifique-se que de todos os grampos do lava-louça estão puxados para trás tal como ilustrado na Fig. 1.7. Posicione o lava-louça na abertura da bancada.

Fixe o lava-louça rodando os grampos do lava-louça para a posição Fig. 1.8 e aperte os parafusos à frente, em seguida, aperte os parafusos traseiros e laterais.

Acessórios para Escoamento

Encaixe os acessórios para escoamento no lava-louça seguindo as instruções fornecidas com os mesmos. Aplique um cordão uniforme de silicone na parte inferior do rebordo do lava-louça, 1/4 de polegada (6mm) das extremidades externas do rebordo.

Montar o Lava-louça

1. Vire o lava-louça ao contrário e coloque a bancada sobre o lava-louça. Coloque cada grampo no lugar - este é o método mais eficiente, embora se a bancada estiver montada no armário, o lava-louça pode ser colocado na abertura e fixado por baixo.
2. Centre o lava-louça. Aperte os parafusos de fixação na sequência ilustrada na Fig. 1.9.
3. NÃO APERTE TOTALMENTE NA PRIMEIRA TENTATIVA.
4. Remova qualquer excesso de material selante ou limpe qualquer excesso de vedante.

Verifique se existem Fugas:

• Forneça tubos de utilizador à torneira
• Forneça tubos verticais a válvulas de corte ou ligações inferiores
• Encha o lava-louça com água e verifique se há fugas em torno do ralo
• Deixe correr a água do lava-louça para verificar se existem fugas
• Aperte conforme necessário

Cuidados

Cuidados do dia-a-dia

Embora o seu lava-louça seja fabricado em materiais extremamente duráveis e possa suportar um uso intensivo, pode ficar riscado por objetos duros ou afiados. Se pretender manter as superfícies completamente imaculadas, deve ter muito cuidado ao manusear esse tipo de objetos.

- NÃO UTILIZE O ESCORREDOR COMO TÁBUA DE CORTAR.

Limpeza

Lave o seu lava-louça com água tépida, um pano macio ou um esfregão de nylon não abrasivo e um líquido de limpeza ou detergente não abrasivo. Isto pode ser feito todas as vezes que o lava-louça seja utilizado.

Abrasões Metálicas ou Manchas Fortes:

Limpe o lava-louça utilizando um pano macio ou um esfregão de nylon não abrasivo e um produto de decapagem líquido. Aplique o produto de decapagem líquido moderadamente e esfregue ligeiramente. Se necessário, repita até que o lava-louça esteja limpo.

Água Dura, Depósitos de Cálcio e Cal:

Limpe com um esfregão de nylon não abrasivo e vinagre branco. Enxague após 20 minutos.

- Não utilize cremes os pós de limpeza abrasivos, esfregões ou produtos de limpeza alcalinos, tais como amoníaco, soda cáustica concentrada, ácido fórmico ou qualquer outra coisa altamente corrosiva.
