MANUAL DE UTILIZADOR NorGranite 78.50 1B BK NODOR

Bancada dimensão de corte Linha de corte para abertura Posição final do lava-louça

Fig. 1.5

Por favor, deixe este folheto com o utilizador, pois contém conselhos importantes sobre os cuidados a ter com o produto.

Ferramentas Necessárias

Régua/Fita Métrica Lápis
Fita Adesiva Óculos de Proteção
Selante de Silicone para Cozinha	Chave de fendas
Martelo Serra Copo 35 mm	(para cortar o orifício da torneira)
Berbequim Serra de Recortes e Lâmina Adequada (se for necessário cortar a bancada)

Comentários

• Durante a instalação, tenha o cuidado de proteger o lava-louça contra arranhões e riscos.
• Não se ponha em cima do lava-louça.
• Durante a instalação, não se ponha em cima do lava-louça nas extremidades ou cantos. Isto poderá provocar danos.
• Evite o esforço ou aperto excessivo de todos os acessórios de canalização ligados ao lava-louça.
• Verifique cuidadosamente se o molde e as extremidades do lava-louça estão nivelados para que a água escorra do escorredor.
• As abraçadeiras de fixação são adequadas para bancadas com uma espessura de 30 a 40 mm (Fig. 1.1). Se a sua bancada tiver um tamanho diferente, então, poderá ser colocar um calce sob as abraçadeiras ou desbastar (Fig. 1.2).

Preparar a Bancada

Marcar a Abertura

Recomendamos que encaixe o lava-louça na bancada antes de fixar permanentemente a bancada ao armário.

1. Coloque o lava-louça na bancada virado ao contrário. Posicione o lava-louça na bancada conforme necessário. Certifique-se de que a estrutura do armário deixa desobstruídas todas as partes do lava-louça. Utilizando um lápis macio e afiado, trace uma linha em torno do lava-louça tão exatamente quanto

Faça o orifício inicial a partir da parte inferior. Termine o orifício a partir da parte superior. Fig. 1.6

possível (Fig. 1.3). Remova o lava-louça.

1. Desenhe outra linha 10 mm dentro do contorno superior do lava-louça - esta é a linha de corte para a abertura (Fig. 1.4).
2. Faça um buraco tão grande quanto possível dentro da linha de corte. Utilizando um serrote de ponta, uma serra de recortes ou similar, corte a abertura até à linha de corte.

Selar as Extremidades da Abertura.

Recomendamos que as extremidades porosas em torno do corte sejam seladas utilizando um selante à prova de água como verniz, tinta ou cola de madeira. Isto irá prevenir o inchaço da bancada caso ocorram pequenas fugas (Fig. 1.5).

Preparar a Pia

Preparação do Orifício da Torneira

Perfurar um orifício pré-marcado para torneiras

• Antes de perfurar, por favor, leia as instruções de segurança fornecidas com a serra copo.

• A face frontal deve estar totalmente apoiada para evitar rachas ao perfurar ou cortar.
  • AVISO: Qualquer operação de maquinagem produzirá partículas finas de pó. A perfuração ou o corte DEVEM ser feitos numa área bem ventilada.

• Identifique quais são os orifícios de torneira pré-marcados de que irá necessitar.

• Utilizando uma serra copo, perfure o orifício da torneira a meio da parte inferior do lava-louça Fig. 1.6. Acabe de perfurar o orifício a partir da superfície superior do lava-louça para garantir um orifício limpo.
• Poderá ser necessário arrefecer a ponta da broca com água para evitar queimaduras. Por este motivo, recomendamos a utilização de um berbequim recarregável. Tome especial cuidado se estiver a utilizar um berbequim elétrico perto de água.
• Fixe a torneira, acessórios para escoamento e derramamento (quando necessário) ao lava-louça de acordo com as Instruções do fabricante.

Aplicar o Selante de Silicone

- NÃO utilize selante Epóxi ou adesivo Epóxi.

Aplique um cordão de "Selante de silicone" (não incluído) na parte inferior do flange do lava-louça.

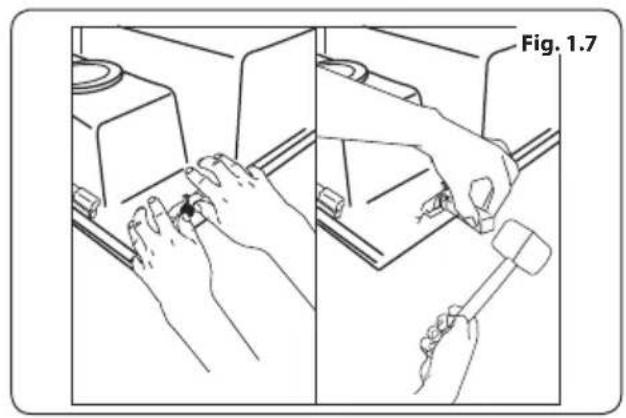

Para o encaixe final, certifique-se que de todos os grampos do lava-louça estão puxados para trás tal como ilustrado na Fig. 1.7. Posicione o lava-louça na abertura da bancada.

Fixe o lava-louça rodando os grampos do lava-louça para a posição Fig. 1.8 e aperte os parafusos à frente, em seguida, aperte os parafusos traseiros e laterais.

Acessórios para Escoamento

Encaixe os acessórios para escoamento no lava-louça seguindo as instruções fornecidas com os mesmos. Aplique um cordão uniforme de silicone na parte inferior do rebordo do lava-louça, 1/4 de polegada (6mm) das extremidades externas do rebordo.

Montar o Lava-louça

1. Vire o lava-louça ao contrário e coloque a bancada sobre o lava-louça. Coloque cada grampo no lugar - este é o método mais eficiente, embora se a bancada estiver montada no armário, o lava-louça pode ser colocado na abertura e fixado por baixo.
2. Centre o lava-louça. Aperte os parafusos de fixação na sequência ilustrada na Fig. 1.9.
3. NÃO APERTE TOTALMENTE NA PRIMEIRA TENTATIVA.
4. Remova qualquer excesso de material selante ou limpe qualquer excesso de vedante.

Verifique se existem Fugas:

• Forneça tubos de utilizador à torneira
• Forneça tubos verticais a válvulas de corte ou ligações inferiores
• Encha o lava-louça com água e verifique se há fugas em torno do ralo
• Deixe correr a água do lava-louça para verificar se existem fugas
• Aperte conforme necessário

Cuidados

Cuidados do dia-a-dia

Embora o seu lava-louça seja fabricado em materiais extremamente duráveis e possa suportar um uso intensivo, pode ficar riscado por objetos duros ou afiados. Se pretender manter as superfícies completamente imaculadas, deve ter muito cuidado ao manusear esse tipo de objetos.

- NÃO UTILIZE O ESCORREDOR COMO TÁBUA DE CORTAR.

Limpeza

Lave o seu lava-louça com água tépida, um pano macio ou um esfregão de nylon não abrasivo e um líquido de limpeza ou detergente não abrasivo. Isto pode ser feito todas as vezes que o lava-louça seja utilizado.

Abrasões Metálicas ou Manchas Fortes:

Limpe o lava-louça utilizando um pano macio ou um esfregão de nylon não abrasivo e um produto de decapagem líquido. Aplique o produto de decapagem líquido moderadamente e esfregue ligeiramente. Se necessário, repita até que o lava-louça esteja limpo.

Água Dura, Depósitos de Cálcio e Cal:

Limpe com um esfregão de nylon não abrasivo e vinagre branco. Enxague após 20 minutos.

- Não utilize cremes os pós de limpeza abrasivos, esfregões ou produtos de limpeza alcalinos, tais como amoníaco, soda cáustica concentrada, ácido fórmico ou qualquer outra coisa altamente corrosiva.
