| Caractéristiques techniques | Évier NODOR NorGranite 78.50 1B 1D WH, matériau en granite, finition blanche, dimensions 78.5 x 50 cm, profondeur du bac 20 cm. |
|---|---|
| Utilisation | Conçu pour une utilisation domestique, idéal pour la cuisine, compatible avec tous types de robinetterie standard. |
| Maintenance et réparation | Facile à nettoyer avec des produits non abrasifs, résistant aux taches et aux rayures, pas de réparation spécifique requise si utilisé correctement. |
| Sécurité | Ne contient pas de substances nocives, résistant à la chaleur jusqu'à 280°C, ne se déforme pas sous l'effet de la chaleur. |
| Informations générales | Garantie de 5 ans, installation sous plan de travail recommandée, poids de l'évier 25 kg. |
FOIRE AUX QUESTIONS - NorGranite 78.50 1B 1D WH NODOR
Questions des utilisateurs sur NorGranite 78.50 1B 1D WH NODOR
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre évier au format PDF gratuitement ! Retrouvez votre notice NorGranite 78.50 1B 1D WH - NODOR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil NorGranite 78.50 1B 1D WH de la marque NODOR.
MODE D'EMPLOI NorGranite 78.50 1B 1D WH NODOR
- Não utilize cremes os pós de limpeza abrasivos, esfregões ou produtos de limpeza alcalinos, tais como amoníaco, soda cáustica concentrada, ácido fórmico ou qualquer outra coisa altamente corrosiva.Installateur Veuillez laisser ce dépliant à l’utilisateur, car il contient de précieux conseils d’entretien. Outils nécessaires Règle/Mètre ruban Crayon Ruban-cache adhésif Lunettes de sécurité Silicone pour cuisine Tournevis Marteau Scie cloche de 35 mm (pour percer un orice pour robinet) Perceuse Scie sauteuse et lame ap- propriée (si une découpe du plan de travail est nécessaire) Remarques
- Lors de l’installation, veillez à protéger l’évier de toutes éraures et rayures.
- Ne vous appuyez pas sur l’évier.
- Lors de l’installation, ne posez pas l’évier sur ses bords ou recoins. Cela pourrait provoquer des dommages.
- Il est déconseillé de forcer et de trop serrer tous les accessoires de plomberie connectés à l’évier.
- Vériez soigneusement que la moulure et les bords de l’évier sont bien alignés pour que l’eau s’écoule dans le tuyau d’évacuation.
- Les serre-joints conviennent aux plans de travail d’une épaisseur comprise entre 30 et 40 mm (Fig. 1.1). Si votre plan de travail est de taille diérente, il se peut qu’il faille le placer sous les serre-joints ou la feuillure (Fig. 1.2). Préparer le plan de travail Délimiter l’ouverture Nous vous recommandons d’installer l’évier sur le plan de travail avant de xer dénitivement le plan de travail sur le meuble.
1. Retournez l’évier sur le plan de travail. Placez
l’évier sur le plan de travail comme désiré. Assurez-vous que le caisson du meuble dispose d’assez d’espace pour contenir tous les composants de l’évier. Avec un crayon gras et pointu, tracez le plus précisément possible le contour de l’évier (Fig. 1.3). Retirez l’évier.

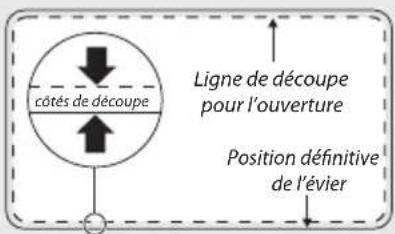

2. Tracez une autre ligne à 10 mm à l’intérieur
du bord supérieur de l’évier : il s’agit de la
Fig. 1.2 Fig. 1.3 Plan de travailPosition dénitive de l’évier Ligne de découpe pour l’ouverture côtés de découpe Fig. 1.4 Fig. 1.5 FRligne de découpe de l’ouverture (Fig. 1.4).
3. Percez un trou aussi grand que possible à
l’intérieur de la ligne de découpe. À l’aide d’une scie à dents, d’une scie sauteuse ou similaire, découpez l’ouverture jusqu’à la ligne de découpe. Sceller les bords de l’ouverture. Nous recommandons de sceller les bords poreux autour de la découpe à l’aide d’un mastic imperméable comme un vernis, de la peinture ou de la colle à bois. Cela empêchera le plan de travail de goner en cas de petites fuites (Fig. 1.5). Préparer l’évier Préparer l’orice pour robinet Percer un orice prédéni pour les robinets
- Avant de commencer à percer, veuillez vous familiariser avec les consignes de sécurité fournies avec la scie cloche.
- La face avant doit être totalement soutenue pour éviter toute ssure au moment de percer ou de découper.
- AVERTISSEMENT ! Tout usinage génère de nes particules de poussière. Il est IMPÉRATIF de percer ou de découper dans un endroit correctement ventilé.
1. Identiez le ou les orices de robinet
prémarqués dont vous aurez besoin.

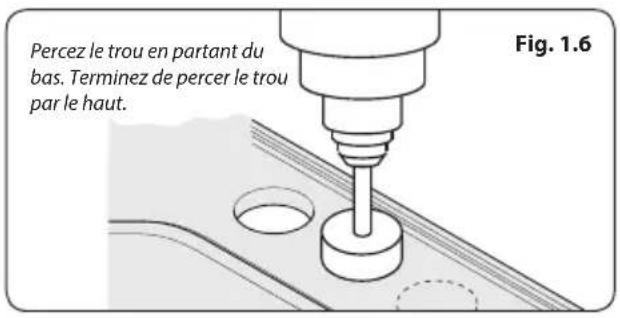

2. Avec une scie cloche, percez l’orice du
robinet depuis le dessous de l’évier Fig. 1.6. Finissez de percer le trou sur la surface supérieure de l’évier pour que celui-ci soit net.
3. Il peut être nécessaire de refroidir la pointe
de la perceuse avec de l’eau pour éviter qu’elle ne brûle. Pour cette raison, nous recommandons l’utilisation d’une perceuse rechargeable. Soyez particulièrement prudent si vous utilisez une perceuse électrique à proximité immédiate d’un point d’eau.
4. Fixez le robinet, le tuyau d’évacuation
et de trop-plein (le cas échéant) à l’évier conformément aux instructions du fabricant. Appliquer le mastic
- NE PAS utiliser de mastic ou d’adhésif époxy. Appliquez sur la face inférieure de la bride de Percez le trou en partant du bas. Terminez de percer le trou par le haut. Fig. 1.6 Fig. 1.7 ÉvierPlan de travail

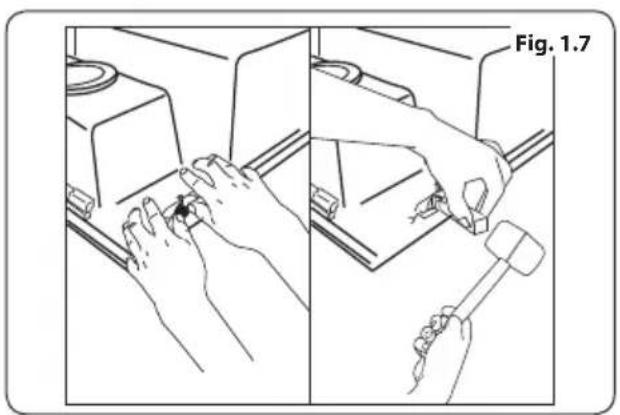

Fig. 1.9l’évier un joint de silicone (non fourni). Veillez à ce que chaque clip d’évier soit rabattu comme indiqué à la Fig. 1.7 pour l’ajustement nal. Positionnez l’évier dans l’ouverture du plan de travail. Fixez l’évier en pivotant les clips d’évier comme sur la Fig. 1.8 et serrez les vis à l’avant, puis serrez les vis à l’arrière puis celles sur les côtés. Raccords d’évacuation Installez les raccords d’évacuation sur l’évier en suivant les instructions fournies. Appliquez uniformément un joint de silicone sur le dessous du rebord de l’évier, à environ 6 cm des bords extérieurs du rebord de l’évier. Pose de l’évier
1. Retournez l’évier et posez le plan de
travail sur l’évier. Basculez chaque clip sur son support – : c’est la méthode la plus répandue, cependant, si le plan de travail a été xé au meuble, l’évier peut être placé dans l’ouverture et xé par en-dessous.
2. Placez l’évier au centre. Serrez les vis de
xation dans l’ordre indiqué à la Fig. 1.9.
- NE SERREZ PAS COMPLÈTEMENT À LA PREMIÈRE TENTATIVE.
3. Retirez tout surplus de matériau d’étanchéité
ou essuyez tout excès de mastic. Contrôlez l’étanchéité :
- Raccordez les tuyaux au robinet
- Raccordez les tuyaux d’alimentation des colonnes montantes aux vannes d’arrêt ou aux raccords inférieurs
- Remplissez l’évier d’eau et vériez qu’il n’y a pas de fuite autour du tuyau d’évacuation
- Videz l’eau de l’évier et vériez la présence de fuites
- Vissez au besoin Conseils d’entretien Entretien au quotidien Bien que votre évier soit fait de matériaux extrêmement durables et qu’il résiste à une utilisation intensive, il peut toutefois être égratigné par des objets durs ou coupants. Si les surfaces doivent être préservées dans un état irréprochable, des précautions raisonnables doivent être prises lors de la manipulation desdits objets.
- N’UTILISEZ PAS L’ÉGOUTTOIR COMME PLANCHE À DÉCOUPER. Nettoyage Lavez votre évier avec de l’eau tiède, à l’aide d’un chion doux ou d’un tampon de nylon tissé non abrasif et d’un liquide nettoyant ou détergent non abrasif. Cette opération peut se répéter aussi souvent que l’évier est utilisé. Abrasions métalliques ou taches rebelles: Essuyez l’évier à l’aide d’un chion doux ou d’un tampon en nylon tissé non abrasif et d’un produit liquide abrasif. Pulvérisez le produit abrasif liquide en petites quantités et frottez délicatement. Recommencez au besoin jusqu’à ce que l’évier soit propre. Dépôts de calcaire et de calcium : Nettoyez avec un tampon de nylon tissé non abrasif et du vinaigre blanc. Rincez abondamment après 20 minutes.
