Marke	NODOR
Modell	NorGranite 78.50 1B 1D BK
Produkttyp	Einbau-Spülbecken (Drop-in) aus Granit-Komposit
Farbe	Schwarz (BK)
Material	NorGranite (Granit-Komposit)
Abmessungen (ca.)	78,5 cm (Breite) x 50 cm (Tiefe)
Anzahl der Becken	1 Hauptbecken
Ablauftyp	1 Ablauf mit Überlauf (je nach Modell)
Anzahl der Hahnlöcher	Vormarkiert für 1 Wasserhahn (Bohren erforderlich)
Montage	Ausschneiden, Befestigung mit Klemmclips (Plattenstärke 30-40 mm)
Tägliche Pflege	Lauwarmes Wasser, weiches Tuch oder nicht scheuerndes Nylonkissen, mildes Reinigungsmittel
Fleckenreinigung	Mildes flüssiges Scheuermittel, vorsichtig reiben
Entkalkung	Weißweinessig, nach 20 Minuten abspülen
Verbotene Produkte	Scheuercremes/-pulver, Metallschwämme, Ammoniak, Ätznatron, Ameisensäure
Gebrauchshinweise	Nicht als Schneidebrett verwenden, nicht auf das Spülbecken setzen, vor Kratzern schützen
Inhalt der Anleitung	Montage-, Pflege- und Sicherheitshinweise (20 Seiten)
Garantie	In der Anleitung nicht angegeben
Geschätztes Gewicht	Ca. 15 kg

Häufig gestellte Fragen - NorGranite 78.50 1B 1D BK NODOR

Wie installiere ich das NorGranite 78.50 1B 1D BK Spülbecken?

Drehen Sie das Spülbecken auf die Arbeitsplatte um, zeichnen Sie den Umriss nach, dann nehmen Sie das Spülbecken ab. Zeichnen Sie eine Linie 10 mm innerhalb des Umrisses für den Ausschnitt. Bohren und schneiden Sie die Öffnung aus. Dichten Sie die Kanten mit wasserfestem Dichtstoff ab. Tragen Sie eine Silikonfuge unter dem Spülbeckenrand auf, setzen Sie das Spülbecken ein und befestigen Sie es durch Drehen der Klemmclips. Ziehen Sie die Schrauben schrittweise an.

Welche Werkzeuge werden zur Installation dieses Spülbeckens benötigt?

Sie benötigen: Lineal/Maßband, Bleistift, Malerkrepp, Schutzbrille, Silikon für Küche, Schraubendreher, Hammer, 35 mm Lochsäge (für den Wasserhahn), Bohrmaschine, Stichsäge und geeignetes Sägeblatt.

Wie bohre ich das Loch für den Wasserhahn?

Identifizieren Sie die vormarkierten Öffnungen unter dem Spülbecken. Bohren Sie mit einer Lochsäge von der Unterseite des Spülbeckens aus. Kühlen Sie den Bohrer bei Bedarf mit Wasser. Beenden Sie das Bohren auf der Oberseite für ein sauberes Loch. Verwenden Sie vorzugsweise einen Akkuschrauber.

Welche Art von Dichtmittel für die Abdichtung verwenden?

Verwenden Sie eine Silikonfuge für Küche und Bad. Verwenden Sie keinen Dichtstoff oder Epoxidkleber. Tragen Sie sie gleichmäßig auf die Unterseite des Spülbeckenrands auf, etwa 6 cm von den Außenkanten entfernt.

Wie reinige ich das NorGranite Spülbecken täglich?

Waschen Sie mit lauwarmem Wasser und einem weichen Tuch oder einem nicht scheuernden gewebten Nylonkissen, mit einem nicht scheuernden Reinigungsmittel. Gründlich abspülen. Sie können dies so oft wie nötig wiederholen.

Wie entferne ich hartnäckige Flecken oder Kratzer?

Verwenden Sie eine kleine Menge mildes flüssiges Scheuermittel, reiben Sie vorsichtig mit einem weichen Tuch oder einem nicht scheuernden Nylonkissen. Gut abspülen. Bei Bedarf wiederholen.

Wie entkalke ich das NorGranite Spülbecken?

Tragen Sie Weißweinessig auf die Kalkablagerungen mit einem nicht scheuernden Nylonkissen auf. 20 Minuten einwirken lassen, dann gründlich mit klarem Wasser abspülen.

Welche Reinigungsmittel sind verboten?

Verwenden Sie keine Scheuercremes oder -pulver, Metalltopfkratzer, alkalische Reiniger (Ammoniak, Ätznatron), Ameisensäure oder stark korrosive Produkte. Sie können die Oberfläche beschädigen.

Wie überprüfe ich die Abdichtung nach der Installation?

Schließen Sie die Zu- und Ablaufrohre an. Füllen Sie das Spülbecken mit Wasser und prüfen Sie, ob kein Wasser um das Ablaufrohr austritt. Lassen Sie das Wasser ab und prüfen Sie erneut. Ziehen Sie die Verbindungen bei Bedarf nach.

Was tun bei einem Leck an den Klemmclips?

Überprüfen Sie, ob die Silikonfuge korrekt aufgetragen wurde und die Clips fest sitzen. Ziehen Sie sie nicht auf einmal vollständig an; ziehen Sie sie kreuzweise schrittweise an. Wenn das Leck bestehen bleibt, nehmen Sie das Spülbecken ab, reinigen Sie es und tragen Sie neues Silikon auf.

BEDIENUNGSANLEITUNG NorGranite 78.50 1B 1D BK NODOR

Abb.1.4
Arbeitsplatte

Abb.1.5

Installateur

Bitte übergeben Sie diese Anleitung dem Benutzer, da sie wertvolle Informationen für die spätere Instandhaltung enthalt.

Notwendiges Werkzeug

Lineal oder Maßband Bleistift
Klebeband Schutzbrille
Silikondichtmittel für Küchen	Schraubendreher
Hammer 35 mm Lochsäge	(für das Loch für den Hahn)
Bohrmaschine Stichsäge	mit geeignetem Sägeblatt (wenn die Arbeitsplatte ausgeschritten werden muss)

Anmerkungen

• Schützen Sie die Spüle während der Installation vor Kratzern und anderen Beschädigungen.
• Stellen Sie sich nicht auf oder in die Spüle.
• Stellen Sie die Spüle bei der Montagenaicht auf die Kanten oder Ecken. Dadurch könnte sich sie verformen.
• Vermeiden Sie es, die an die Spüle angeschlossenen Armaturen zu fest anzuziehen.
• Überprüfen Sie sorgfältig, dass die Leiste und die Kanten des Spülbeckens etwa sind, damit das Wasser aus dem Abfluss abfließen kann.
  Die Klemmhalterungen sind für Arbeitsplatten von 30 bis 40 mm Dicke geeignet (Abb.1.1). Wenn ihre Arbeitsplatte)dinner ist, kann eine Unterlage unter den Halterungen erforderlich sein. Ist sie dicker, mussen Vertiefungen fur die Halterungen hergestellt werden (Abb.1.2).

Vorbereitung der Arbeitsplatte Markierung der Öffnung

Wir empfehlen Ihnen, die Spüle an der Arbeitsplatte zu fixieren, bevor Sie die Arbeitsplatte dauerhaft am Möbel befestigen.

1. Legen Sie die Spüle umgedreht auf die Arbeitsplatte. Richten Sie sie wie gewünscht auf der Arbeitsplatte aus. Stellen Sie sicher, dass der Schrankrahmen überall genug Abstand von der Spüle hat. Markieren Sie die Kontur der Spüle mit einem weichen, spitzen

Bleistift so prazise wie möglich (Abb. 1.3)
Legen Sie die Spüle zur Seite.

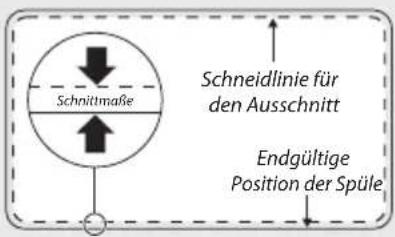

1. Zeichnen Sie nun eine weitere Linie 10mm innerhalb des Profils der Spüle; dies ist die Schnittlinie für die Öffnung (Abb. 1.4).
2. Bohren Sie ein so groß wie mögliches Loch innerhalb der Schnittlinie. Schneiden Sie die Öffnung mit einer Spitzsäge, Stichsäge oder einem ähnlichem Schnittwerkzeug exakt entlang der Schnittlinie aus.

VersiegelnderÖffnungskanten.

Wenn die Schnittkanten in der Arbeitsplatte poros sind, sollen den Sie diese unbedingt vollständig mit einem Wasserfesten Dichtungsmittel wie Holzlack, Farbe oder Klebstoff versiegeln. Dadurch wird verhindert, dass die Arbeitsplatte bei keinem Undichtigkeiten anschwillt (Abb. 1.5).

Vorbereitung der Spüle

Vorbereitung des oder der LÖcher für die Hähne Bohren des vorgezeichneten Lochs für den Hahn

• Machen Sie sich vor dem Bohren mit den Sicherheitshinweisen der Lochsage vertraut.
  Die Vorderseite muss vollständig abgestützt sein, um Risse beim Bohren oder Schneiden zu vermeiden.
• WARNING!

• Bei der Bearbeitung entstehen Späne und feiner Staub. Bohren oder Schneiden Sie dazu immer nur in einem GUT BELÜFTETEN Raum.

• Ermitteln Sie, welche zuvor markierte(n) Wasserhahnöffnung(en) Sie benötigen.

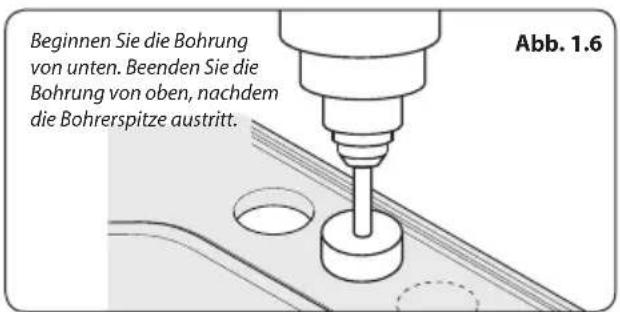

• Beginnen Sie ein Loch mit der Lochsäge von der Unterseite der Spüle aus, bis der Zentrierbohrer auf der Oberseite durchdringt (Fig. 1.6). Beenden Sie das Bohren des Lochs dann von der Oberseite der Spüle aus, damit das obere Lochrand nicht ausfranst.
• Es kann notwendig werden, den Lochbohrer mit Wasser zu kühlen, um Verbrennungen der Lochränder zu vermeiden. Aus thisem Grund empfehlen wir die Verwendung einer wiederaufladbaren Maschine. Wenn Sie eine Maschine mit Stromanschluss verwenden, sieben Sie besonderss vorsichtig, wenn Sie mit Wasser in der Höhe hantieren.
• Setzen Sie den Wasserhahn, den Abfluss und den Überlauf (je nach Ausführung) gemäß

den Anweisungen des Herstellers in das Becken ein.

Auftragen der Silikonversiegelung

• Verwenden Sie hier KEINE

Epoxididdichtungsmasse oder Epoxidkleber.

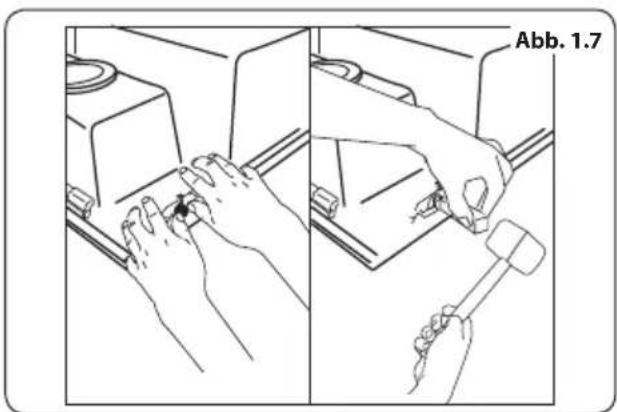

Tragen Sie eine gleichförmige Raupe Silikondichtungsmasse (nicht im Lieferumfang enthalten) auf die Unterkante des Spulenrands auf. Für die endgültige Montage müssen die Klammern vom Waschbecken halten, wie in Abb. 1.7 dargestellt. Legen Sie die Spüle prazise in die endgültige Position auf der Arbeitsplatte.

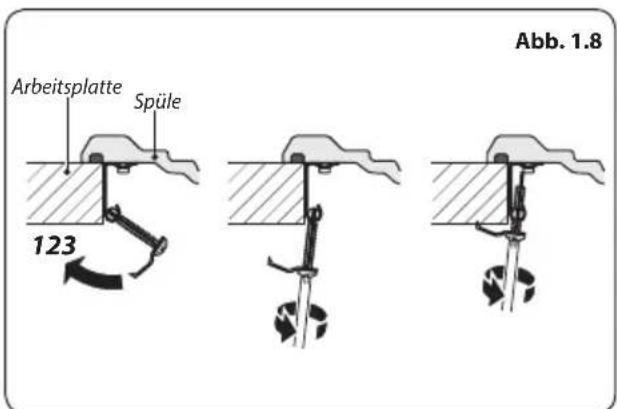

Befestigen Sie die Spüle, indem Sie die Klammern in ihre Positionen gemäß Abb. 1.8 bringen. Ziehen Sie zunachst die vorderen, dann die hinteren und zuletzt die seitlichen Schrauben an.

Abfluss

Montieren Sie die Abflusselemente unter Beachtung der mitgelieferten Anleitung an die Spüle. Tragen Sie eine gleichmäßige Silikonraupe auf die Unterseite des Spulenrahmens auf, ca. 6 mm von der Außenkante entfernt.

Befestigung der Spüle

1. Legen Sie die Spüle auf den Kopf und legen Sie dann die Arbeitsplatte über die Spüle. Bringen Sie die Klammern an. Dies ist die effektivste Methode. Falls die Arbeitsplatte jedoch bereits auf dem Möbel montiert ist, konnen Sie die Spüle auch in die Öffnung einsetzen und von unter fixieren.

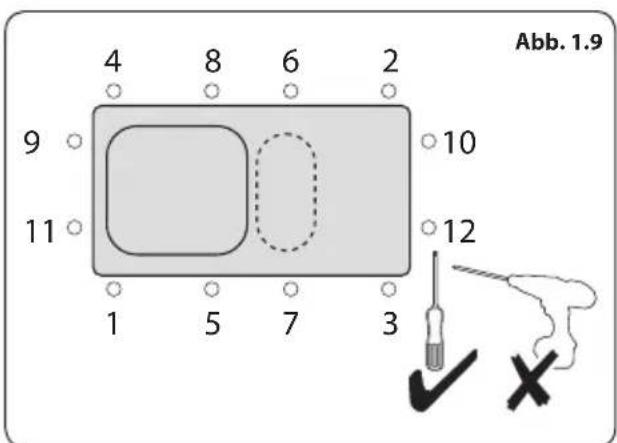

2. Zentrierten Sie die Spüle, falls sie nicht korrekt positioniert wurde. Ziehen Sie die Schrauben in der in Abb. 1.9 angegebenen Reihenfolge an. Ziehen Sie die Schrauben erst später vollständig an.
3. Entfernen Sie überschüssiges Dichtungsmaterial.

Dichttheitsprüfung

• Wasseranschluss an den Hahn.
• Leitungen zu den Absperrhähen oder zu den unteren Anschlüssen.
• Füllen Sie die Spüle mit Wasser und überprüfen Sie sie auf Undchtigkeiten im Bereich des Abflusses.
• Lassen Sie das Wasser ablaufen und prufen Sie Siphon und Ablaufleitungen auf Undichtigkeiten.
• Ziehen Sie bei Bedarf die Verbindungsstellen an.

Instandhaltung im Laufe der Zeit Tägliche Pflege

Obwohl ihre Spüle aus extrem widersfähigen Materialien besteht und auch intensivem Einsatz gewachsen ist, kann sie trotzdem durch harte oder scharfe Gegenstände verkratzt werden. Wenn Sie also ihre Flächen frei von Unvollkommenheiten halten wollen, müssen Sie beim Umgang mit solchen Gegenständen immer besondere Sorgfalt walten setzen.

- VERWENDEN SIE DIE ABTROPFLÄCHE NICT ALT SCHNEIDEBRET.

Reinigung

Reinigen Sie die Spüle mit freiem Wasser und einem weichen Tuch oder einem nicht scheuernden Nylon-Spülschwamm mit nicht scheuerndem flüssigen Reiniger oder einem speziellen Reinigungsmittel. Sie können diese Reinigung so oft durchführren, wie die Spüle benutzt wird.

Metallischer Abrieb und schwierige Flecken:

Reinigen Sie die Spüle mit einem weichen Tuch oder einem nicht scheuernden Nylon-Spülschwamm mit flüssigem Reinigungsmittel. Tragen Sie den flüssigen Reiniger sparsam auf und reiben Sie nicht zu stark. Wiederholen Sie dies, bis die Spüle sauber ist.

Kalkablagerungen von hartem Wasser:

Kalkablagerungen setzen sich mit einem in weiß Essig getauchten Spülschwamm auflösen. Danach 20 Minuten lang mit Wasser abspulen.

• Verwenden Sie niemals scheuernde Reinigungspulver oder Scheuercremes, Scheuerschwämme oder alkalische Reinigungsmittel wie Ammoniak, konzentrietes Natron, Ameisensäure oder andere hochkorrosive Mittel.

NODOR

CNA group

CATA ELECTRODOMÉSTICOS, S.L.
