Marque	sera
Modèle	UVC-Xtreme 1200
Type de produit	Filtre extérieur avec lampe UV-C intégrée
Usage recommandé	Aquariums d'eau douce et d'eau de mer
Volume d'aquarium recommandé	Jusqu'à 1200 litres
Alimentation	Ballast électronique 24 V DC / 2 A
Consommation électrique (pompe)	5 à 29 W selon le niveau de puissance
Consommation lampe UV-C	5 W
Débit maximal	1220 l/h (niveau 8)
Débit minimal	570 l/h (niveau 1)
Nombre de niveaux de débit	8
Type de lampe UV-C	Lampe à amalgame UV-C 5 W
Durée de vie lampe UV-C	1 à 2 ans (remplacement recommandé après 18 mois)
Nombre de compartiments filtration	4
Médias de filtration inclus	12 x sera crystal clear Professional, 2000 ml sera siporax Professional
Diamètre des tuyaux	18/23 mm
Longueur des tuyaux fournis	1,5 m
Fonctions principales	Pompe d'aspiration électrique, vannes pivotantes 360°, panneau de commande électronique avec arrêt/démarrage UV-C, fonction d'économie d'énergie
Sécurité	Protection UV-C par contact magnétique, basse tension 24V, coupe-circuit RCD 30 mA recommandé, arrêt automatique en cas d'ouverture
Garantie constructeur	3 ans (hors pièces d'usure : médias, joints, rotor, lampe UV-C, ballast électronique 2 ans)
Entretien	Nettoyage des médias toutes les 4-12 semaines ; entretien du rotor tous les 3-9 mois ; remplacement de la lampe UV-C tous les 12-18 mois

FOIRE AUX QUESTIONS - UVC-Xtreme 1200 sera

Comment démarrer le filtre après l'installation ?

Remplissez la cuve au deux tiers d'eau, fermez la tête, ouvrez les vannes, branchez le ballast. Le moteur démarre au niveau 4. Appuyez sur la touche S pour activer la pompe d'aspiration pendant 15 secondes. Répétez si nécessaire jusqu'à évacuation complète de l'air.

Comment régler le débit du filtre ?

Utilisez les touches + et - sur le panneau de commande pour choisir parmi 8 niveaux de puissance. Le réglage d'usine est le niveau 4. Le débit varie de 570 l/h (niveau 1) à 1220 l/h (niveau 8).

Quand faut-il remplacer la lampe UV-C ?

La lampe à amalgame UV-C a une durée de vie de 1 à 2 ans. Remplacez-la au plus tard après 18 mois, ou dès que la LED bleue ne s'allume plus. Utilisez exclusivement des lampes de rechange originales sera.

Que faire si le filtre ne pompe pas après la mise en service ?

Vérifiez l'alimentation (fiche secteur et connecteur DC), ouvrez les vannes, assurez-vous que le joint de la tête est en place et que le rotor tourne librement. Si la LED 1 clignote, appuyez sur + pour quitter le mode veille. Si les LED 1 et 2 clignotent, déconnectez le filtre, nettoyez le rotor et ses paliers.

Comment nettoyer les médias de filtration ?

Débranchez le connecteur DC et fermez les vannes. Ouvrez les clips, retirez la tête du filtre, sortez les compartiments. Rincez les médias avec de l'eau de l'aquarium (pas d'eau du robinet) pour préserver les bactéries. Ne remplacez pas tous les médias en même temps.

Comment remplacer la lampe UV-C ?

Débranchez le filtre, retirez la tête, enlevez le contact magnétique (1.18), puis les coudes à 90° et l'écrou du raccord UV-C. Soulevez le tube en verre de quartz, retirez l'ancienne lampe en la tirant doucement. Insérez la nouvelle lampe et remontez dans l'ordre inverse.

Que signifient les clignotements des LED sur le panneau de commande ?

LED 1 verte clignotante : mode veille – appuyez sur +. LED 1 et 2 vertes clignotantes : problème de rotor – nettoyez-le. LED bleue éteinte : lampe UV-C hors service ou éteinte manuellement. Voir le tableau des problèmes dans la notice pour les autres codes.

Le filtre fait du bruit, que faire ?

Les causes possibles sont : air dans le filtre (actionnez la pompe d'aspiration), rotor mal monté (démontez et repositionnez), axe en céramique cassé (remplacez le rotor), ou obstruction côté sortie (nettoyez). Consultez le tableau E7 de la notice.

Puis-je utiliser des médias de filtration d'autres marques ?

Oui, vous pouvez utiliser d'autres médias comme du charbon actif ou des absorbants, mais les médias sera crystal clear Professional et sera siporax Professional sont optimisés pour ce filtre. Évitez les filets à maille fine qui réduisent le débit.

Quelle est la garantie et que couvre-t-elle ?

sera offre une garantie constructeur de 3 ans sur les défauts de matériel et de fabrication. Sont exclus : les pièces d'usure (médias, joints, rotor, lampe UV-C), le ballast électronique (garantie 2 ans), les câbles et les bris de verre. En cas de défaut, contactez votre revendeur.

MODE D'EMPLOI UVC-Xtreme 1200 sera

Filtres extérieurs commandés par voie électronique

- économies en énergie et efficaces

Power Amalgam UV-C + 52 %

Secure Low voltage 24V

CE

1

1.4 1.6 1.2 1.11 1.27 1.29 1.9 1.8 1.23 1.10 1.12 1.31 1.16 1.15 1.14 1.17 1.13 1.19 1.22 1.32 1.20 1.18 1.25 OUT IN 1.38 1.1 1.1 1.15 1.14 1.17 1.13 1.21 1.33 1.35 1.36 sera crystel deer filter medium sera siporax no filter medics

1

produit semblable à l'image

Sous réserve de modifications techniques et d'erreurs

F Filtres extérieurs commandés par voie électronique - économies en énergie et efficaces 20

Phone : [phone]

Fax: [phone]

Hotline: [phone]

E-mail: [e-mail]

A lire attentivement. A conserver en cas de besoin ultérieur. En cas de transfert de cet appareil à des tiers, joindre le présent mode d'emploi.

Félicitations !

Nous vous félicitons pour l'achat du filtre extérieur UVC-Xtreme. Les filtres extérieurs UVC-Xtreme 800 et 1200 offrent une performance de filtration à base d'UV-C, avec des économies d'énergie sans précédent. Le moteur basse tension, moderne et silencieux, peut être réglé à l'aide du panneau de commande, de manière précise et selon les besoins, élargissant ainsi le domaine d'application de ces filtres extérieurs. En mode d'économie d'énergie, il est possible de régler des hautes performances de pompage de 5 W à 10 W, grâce au système d'entraînement optimisé de façon hydrodynamique et aux dimensions idéales.

Les filtres possèdent une unité UV-C intégrée, qui peut être commutée par le panneau de commande et qui fonctionne avec une lampe à amal-game contenant des additifs spéciaux et particulièrement puissante, assurant une réduction encore plus efficace des germes et des algues flottantes, par rapport aux ampoules UV-C normales. Ce qui favorise indirectement, par une action purement physique, la santé des poissons, tout en réduisant la prolifération des algues.

Une pompe d'aspiration électrique permet d'aspirer, de façon aisée, l'eau vers le filtre, étant, en même temps, dotée d'une fonction de ventilation permanente. Les compartiments pour les médias de filtration sont optimisés en matière de débit et de volume, tout en offrant des applications multiples avec différents médias de filtration.

Dans l'ensemble, les filtres de la gamme Xtreme sont particulièrement faciles à utiliser et assurent des longs intervalles d'entretien. Les vannes pivotant à 360° permettent d'installer le filtre de façon flexible et facilitent le montage et l'utilisation. Le filtre contient un kit complet de raccordement, se composant de tubes d'entrée et de sortie, tuyaux et matériel de fixation. Le ballast électronique de 24 V alimente le filtre, par le biais d'un connecteur latéral aisément accessible, sur la tête du filtre.

Consignes de sécurité

1. Attention : rayonnement ultraviolet dangereux !

a. Ne jamais regarder directement, sans protection, dans un éclairage UV-C spécial (lampe). (Lésions oculaires). La lampe UV-C possède un dispositif de sécurité, afin d'éviter de la regarder par accident. Les mécanismes de protection ne doivent pas être mis hors service.

b. Pour l'unité UV-C, n'utilisez que les lampes à amalgame originales de sera pour le remplacement.

1. Avant de raccorder le ballast électronique au secteur, assurez-vous que la fréquence et la tension du réseau correspondent à celles indiquées sur la plaque signalétique. Positionnez le ballast électronique au-dessus du filtre extérieur UVC-Xtreme et utilisez exclusivement le ballast électronique sera fourni.

2. Le filtre extérieur UVC-Xtreme doit être placé à un endroit sûr et sec, sous la surface de l'eau. Ne pas le placer à plus de 1,5 m sous la surface de l'eau.

3. A utiliser exclusivement dans des locaux fermés.

4. Avant la mise en service, vérifier l'absence d'humidité sur la fiche secteur et sur la prise. En cas de fiche/prise humide, ne jamais toucher la fiche/prise avant que le circuit électrique ne soit coupé. Protégez la fiche secteur de l'humidité et de l'eau qui goutte.

5. Ne jamais débrancher la fiche secteur de la prise de courant en tirant sur le câble.

6. Ne jamais faire fonctionner sans eau ou avec un débit d'eau insuffisant.

7. Débrancher cet appareil et tous les autres appareils électriques, avant d'intervenir dans (l'eau de) l'aquarium ou dans le filtre extérieur UVC-Xtreme.

8. Le filtre extérieur UVC-Xtreme ne doit être mis en fonctionnement que s'il est entièrement assemblé.

9. Fonctionnement autorisé uniquement pour l'usage décrit.

10. La température de l'eau ne doit pas dépasser 35°C (95°F).

11. Ne pas réparer un moteur, un câble ou un connecteur endommagés ! Dans ce cas, débrancher immédiatement le filtre et ne pas le remettre en marche. Ceci s'applique également aux modifications volontaires de ces pièces. Ne pas réparer de tels dommages. En cas de dommages ou de fuites au niveau de la cuve du filtre, des joints ou des pièces contenant de l'eau, le filtre doit également être démonté et réparé.

12. Le circuit de commutation auquel est raccordé le filtre extérieur UVC-Xtreme doit être protégé par un disjoncteur (commutateur RCD, 30 mA).

13. Pour porter le filtre, tenez-le toujours par le bas. Ne jamais soulever le filtre par la tête, ses éléments rapportés ou les raccordements des tuyaux.

14. Utiliser le ballast électronique uniquement dans un endroit sec. Protéger contre les projections d'eau.
15. Utiliser le filtre uniquement en position verticale, ne pas l'utiliser en position horizontale ou inclinée.
16. N'exposer pas l'appareil au gel.
17. Le produit contient des éléments magnétiques et électromagnétiques, pouvant perturber ou endommager les champs magnétiques. Les porteurs de stimulateur cardiaque doivent respecter les distances de sécurité indiquées sur la notice du stimulateur cardiaque.
18. Attention : Risque d'écrasement par des forces magnétiques, lors de l'entretien du rotor.
19. La tête du filtre ne doit pas être ouverte que par du personnel qualifié pour les travaux d'entretien !

Attention!

1. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
2. Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, s'ils bénéficient d'une surveillance ou d'instructions concernant l'utilisation de l'appareil et s'ils ont compris les risques qui y sont liés. Les enfants ne doivent pas jouer avec l'appareil. Les travaux de nettoyage et d'entretien ne doivent être effectués par des enfants, sauf s'ils ont plus de 8 ans et s'ils sont surveillés. Gardez l'appareil et ses câbles hors de portée des enfants de moins de 8 ans.
3. Si le câble d'alimentation est endommagé il doit être remplacé par le fabricant, son service après-vente ou une autre personne disposant d'une qualification analogue pour éviter tout danger.

Elimination de l'appareil :

Ne pas éliminer les appareils usagés avec les ordures ménagères ! Si l'appareil est hors d'usage, son utilisateur est tenu, de par la loi, de l'éliminer séparément des ordures ménagères et de l'amener, p.ex., dans la déchetterie de sa commune/de son quartier. Ceci permet de recycler les appareils usagés de manière appropriée et d'éviter les incidences négatives sur l'environnement.

C'est pourquoi les appareils

électriques sont munis du sigle suivant :

Etendue de la fourniture (1)

UVC-Xtreme 800

Cuve du filtre

Tête du filtre

2 Compartiments pour médias de filtration

1 Eponge

12 pcs. sera crystal clear Professional

1.000 ml sera siporax Professional

1 Boîte à accessoires

Information mode d'emploi

Contenu de la boîte à accessoires fournie :

Kit de raccordement (1.37/1.38), 2 tuyaux de 1,5 m 16/22 mm, ballast électronique 24 V DC / 2 A, vannes entrée/sortie « IN »/« OUT »

UVC-Xtreme 1200

Cuve du filtre

Tête du filtre

4 Compartiments pour médias de filtration

1 Eponge

12 pcs. sera crystal clear Professional

2.000 ml sera siporax Professional

1 Boîte à accessoires

Information mode d'emploi

Contenu de la boîte à accessoires fournie :

Kit de raccordement (1.37/1.38), 2 tuyaux de 1,5 m 18/23 mm, ballast électronique 24 V DC / 2 A, vannes entrée/sortie « IN »/« OUT »

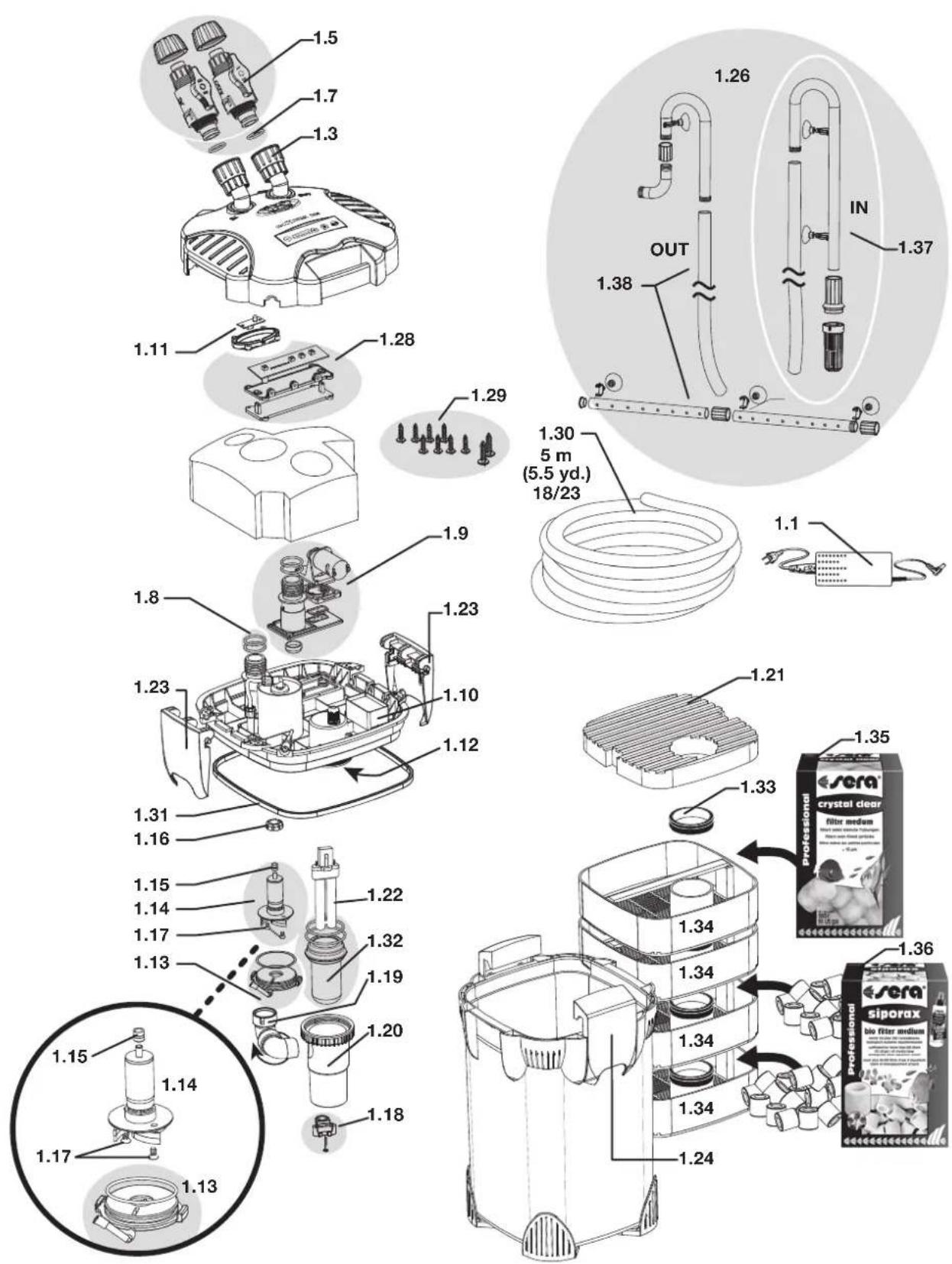

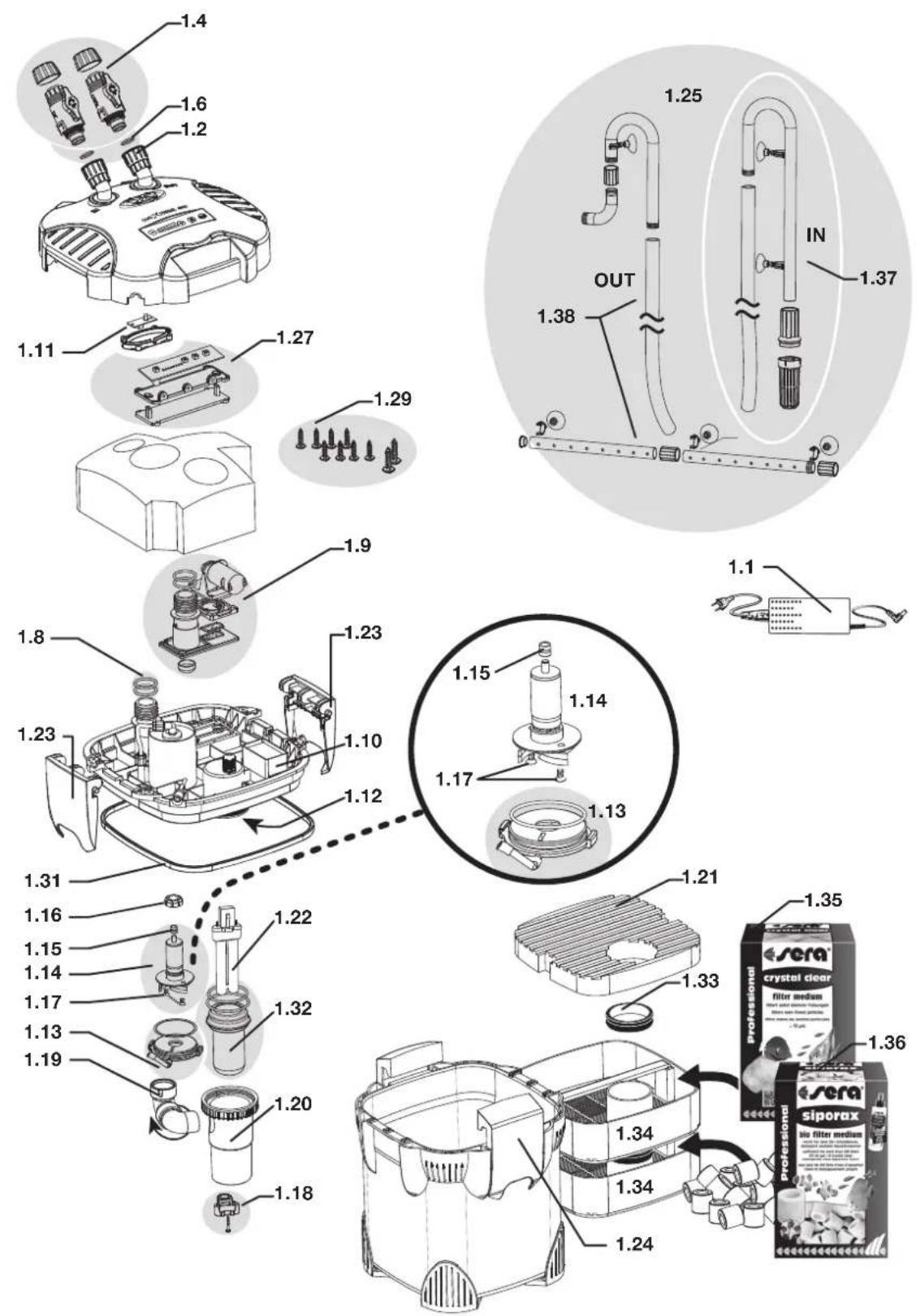

Liste des pièces

1.1 Ballast électronique (UVC-Xtreme 800 / UVC-Xtreme 1200)

1.2 Raccord pour vanne (800)

1.3 Raccord pour vanne (1200)

1.4 Vannes entrée/sortie « IN »/« OUT » avec joints (800)

1.5 Vannes entrée/sortie « IN »/« OUT » avec joints (1200)

1.6 Joint torique extérieur pour vanne (800)

1.7 Joint torique extérieur pour vanne (1200)

1.8 Joint torique intérieur pour vanne (800/1200)

1.9 Pompe d'aspiration avec pièces de montage (800/1200)

1.10 Inverseur pour UV-C intégré (800/1200)

1.11 Lampe témoin UV-C sur carte électronique avec connecteur (800/1200)

1.12 Douille UV-C avec câble (800/1200)

1.13 Couvercle de chambre de pompe (800/1200)

1.14 Unité rotor avec palier frontal (800/1200)

1.15 Douille pour palier (800/1200)

1.16 Palier arrière sera pour unité rotor (800/1200)

1.17 Vis en plastique pour palier frontal (800/1200)

1.18 Contact magnétique protection UV-C (800/1200)

1.19 Coudes sera à 90° côté d'aspiration de la pompe (800/1200)

1.20 Tube UV-C avec écrou (800/1200)

1.21 Eponge ondulée (800/1200)

1.22 Lampe à amalgame UV-C 5 W (800/1200)

1.23 Clips de fermeture, petits, pour tête de filtre (800/1200)

1.24 Clips de fermeture, grands, pour cuve de filtre (800/1200)

1.25 Boîte à accessoires (800)

1.26 Boîte à accessoires (1200)

1.27 Carte électronique avec des connecteurs (800)

1.28 Carte électronique avec des connecteurs (1200)

1.29 Jeu de vis tête de filtre (800/1200)

1.30 Tuyau 18/23 mm (1200) / pièce de rechange

1.31 Joint de la tête du filtre (800/1200)

1.32 Cylindre en verre avec joints (800/1200)

1.33 Joint du compartiment pour médias de filtration (800/1200)

1.34 Compartiments pour médias de filtration (800/1200)

1.35 sera crystal clear Professional (800/1200)

1.36 sera siporax Professional (800/1200)

1.37 Tube entrée « IN » (800/1200)

1.38 Tube sortie « OUT » (800/1200)

Description générale du fonctionnement

1. Le moteur :

L'ensemble du filtre, ainsi que la pompe intégrée dans le filtre extérieur, fonctionnent avec un ballast électronique 24 V DC / 2 A (1.1). Le moteur basse tension offre huit différentes options de réglage. La circulation par le filtre varie, évidemment, en fonction du remplissage des paniers avec des médias de filtration. Plus le média de filtration est fin, plus l'écoulement de l'eau sera limité. Plus la couche biogénique ou particulaire des médias de filtration est épaisse, plus la performance sera réduite. C'est pourquoi, en cas de circulation réduite, il pourrait être nécessaire de nettoyer les médias de filtration, afin de rétablir la circulation antérieure. Les tuyaux peuvent présenter un biofilm non négligeable, pouvant réduire la circulation de façon considérable.

2. Le rotor (3, 4.1 - 4.7) :

Le rotor est optimisé de façon hydrodynamique et doté d'un palier spécial réduisant le bruit.

Pour avoir accès à l'unité rotor (3), il faut, tout d'abord, enlever les deux coudes de 90° (4.1) entre le tube UV-C et la chambre de la pompe. Ces deux coudes sont simplement enfichés et peuvent être détachés de l'unité UV-C, en tournant autour du raccord sur le couvercle de la chambre de la pompe. Le couvercle de la chambre de la pompe (4.2) peut être enlevé, en le faisant tourner de 90° sur la baïonnette. Le rotor est maintenant dégagé. En cas de résidus, vous pouvez les éliminer. Le rotor devrait tourner librement et facilement. Si ce n'est pas le cas, vous devriez contrôler la partie magnétique de l'unité rotor.

Pour le démontage de l'unité rotor, il faut desserrer, doucement, les deux vis en plastique (4.3). Ensuite vous pouvez, avec précaution, enlever le rotor avec le support et l'axe (3/4.4). Le palier postérieur en EPDM, en forme d'étoile, avec le palier central en graphite, peut être enlevé, p. ex. avec une pince, si nécessaire (4.5/4.6). Lors du montage, veuillez veiller à ce que le palier en EPDM soit correctement positionné. Celui-ci présente des rainures s'adaptant aux saillies du boîtier sur le palier frontal et le palier postérieur.

Avant le montage de la chambre de la pompe, vérifiez si le rotor tourne librement. Après, remettez le couvercle en place et effectuez le raccordement au raccord UV-C (4.7 – 4.1), à l'aide des deux coudes emboîtables de 90°.

3. Débit d'eau à travers le filtre :

L'eau passe par les compartiments des médias de filtration (1.34), du haut vers le bas.

L'eau s'écoulant vers le filtre entre dans le filtre à travers la vanne d'entrée « IN » et arrive aux médias de filtration dans le panier supérieur, qui est équipé avec une éponge ondulée (1.21) et sera crystal clear Professional (1.35). Dans les paniers inférieurs on peut mettre, p. ex., du sera siporax Professional (1.36). Après que l'eau soit passée par le dernier panier, celle-ci est aspirée, à travers le canal central, vers l'unité UV-C. L'eau purifiée mécaniquement et biologiquement est ici soumise au rayonnement intense de la lampe à amalgame UV-C et conduite, à travers le moteur, vers la vanne de sortie « OUT » et vers l'aquarium (5.1/5.2).

4. Fonction pompe d'aspiration électrique (6.1 - 6.6):

Surtout dans le cas d'une nouvelle installation ou après le nettoyage du filtre, une grande quantité d'air s'accumule dans la partie inférieure du filtre et les médias de filtration. Il faut l'éliminer, afin que le filtre fonctionne de manière correcte et silencieuse. Assurez-vous que le volume de la cuve du filtre est rempli aux deux tiers d'eau, environ, et montez le couvercle (6.1). Veuillez veiller à ce que le joint de la tête du filtre (6.2) soit correctement positionné et fermez la tête avec la partie inférieure (6.3). Raccordez les vannes, avec leurs tuyaux, à la tête du filtre et ouvrez les robinets sur les vannes (6.4.). Effectuez, à l'aide du ballast électronique et son connecteur, le raccordement électrique à la tête du filtre (6.5) ou branchez la fiche du ballast électronique dans la prise secteur. Le moteur démarre. Appuyez sur la touche « S » sur le panneau de commande (2). Le moteur arrête immédiatement et la pompe d'aspiration commence à aspirer l'air retenu sous la tête du filtre et le conduit à travers le tuyau de sortie vers l'aquarium. Après avoir fonctionné 15 secondes, environ, la pompe d'aspiration arrête et le moteur d'entraînement de la pompe de filtration redémarre automatiquement. L'air se trouvant dans le tuyau et au-dessus du moteur est poussé vers l'aquarium. Si nécessaire, cette procédure peut être répétée plusieurs fois, même pendant la phase de fonctionnement du filtre. Sur l'affichage du panneau de commande, vous pouvez voir, pendant la fonction pompe d'aspiration, que les LED s'allument successivement. Après l'arrêt de la pompe, le moteur retourne au niveau de puissance précédemment définie et fait sortir l'air à travers le tube de sortie. Vous pouvez, à tout moment, désactiver la fonction pompe d'aspiration, en appuyant de nouveau sur la touche « S » (2). En cas d'une grande quantité d'air retenu, il convient de régler la puissance du moteur à un niveau plus élevé, pour que la pompe puisse faire sortir l'air plus facilement. Ensuite, on peut réduire la puissance à nouveau, selon les besoins. Les gaz libérés lors du fonctionnement du filtre s'accumulent au-dessous de la tête du filtre et sont constamment aspirés par un tuyau sur la chambre de la pompe (6.6).

5. Fonction système UV-C:

Par rapport aux lampes UV-C traditionnelles, la lampe à amalgame assure une stabilisation de la performance au-dessus de la température normale de fonctionnement de 80 – 90°C. L'ampoule contenant des additifs spéciaux, assure une répartition et une densité idéales de vapeurs et, par conséquent, un débit constant du courant à travers la lampe à amalgame. Ainsi, le rayonnement UV-C atteint un niveau plus élevé d'émissions, qui, à son tour, présente un potentiel plus important pour l'irradiation de germes et algues dans l'eau. Pour obtenir les meilleurs résultats, cette lampe devrait, en principe, fonctionner 24 heures sur 24. Evitez de l'allumer/éteindre tous les jours de façon répétée. Par ailleurs, cela n'a pas de sens, s'il s'agit d'éviter la prolifération rapide de germes. La durée de vie de la lampe UV-C à amalgame est d'un à deux ans, en fonction des cycles de de commutation. Après un an et demi, au plus tard, la lampe doit être remplacée, afin d'assurer la pleine fonctionnalité. Si la lampe ne fonctionne plus à cause d'une rupture de filament ou d'autres situations similaires, la LED bleue sur le panneau de commande du filtre extérieur s'éteint aussi. Dans ce cas, il convient d'installer une lampe de rechange au plus tôt. N'utilisez que les lampes de rechange UV-C à amalgame de sera pour ces filtres extérieurs.

Utilisation

Etape 1 : Introduire les médias de filtration

Introduisez les médias de filtration dans votre filtre du haut vers le bas :

- Eponge (1.21) le profil vers le haut. Ce matériel permet de retenir les grosses particules.

- sera crystal clear Professional (1.35): Ce média de filtration retient les particules fines.

- Média de filtration biologique [p. ex. sera siporax Professional (1.36) pour une performance maximale de filtration biologique].

Cette ordre des médias de filtration permet d'augmenter la durée de vie du filtre (10).

Plus la quantité de médias de filtration biologiques est grande, plus la performance de filtration biologique sera élevée. Le filtre extérieur UVC-Xtreme est doté de 2 compartiments pour médias de filtration (1.34) dont un compartiment peut être utilisé pour les médias de filtration biologique.

Le filtre extérieur UVC-Xtreme 1200 possède 4 compartiments pour les médias de filtration (1.34), dont 3 compartiments, au maximum, pour les médias de filtration biologiques. Temporairement, vous pouvez, bien sûr, utiliser d'autres médias de filtration, tels que le charbon active ou des absorbants.

Etape 2 : Mise en place

Choisissez l'emplacement de manière à assurer la stabilité du filtre et à éviter que celui-ci n'amplifie les vibrations (7.1). Les raccords pivotant à 360° (7.2) permettent un raccordement facile des tuyaux. Ceux-ci sont longs de 1,5 m, laissant suffisamment de place pour l'installation sous ou à côté de l'aquarium.

Etape 3 : Installation des tuyaux

Raccordez les tubes d'entrée et de sortie (1.37/1.38) aux tuyaux fournis. Evitez les plis et les boucles sur les tuyaux. Le cas échéant, coupez les tuyaux, en fonction de l'installation. Plus les tuyaux sont courts, plus les pertes par frottement seront faibles. Si, par contre, vous avez besoin de tuyaux plus longs, choisissez le diamètre correspondant (16/22 mm pour l'UVC-Xtreme 800 et 18/23 mm pour l'UVC-Xtreme 1200). Si le diamètre intérieur du tuyau est inférieur, la circulation sera réduite ! Si vous installez des tubes d'entrée et de sortie en utilisant un raccord pour tuyaux, choisissez le bon diamètre et utilisez des coudes de 90° courbes et pas à angle droit.

Raccordez le tuyau du tube d'entrée de l'aquarium à la vanne d'entrée « IN » et le tuyau du tube de sortie d'eau vers l'aquarium à la vanne de sortie « OUT ». Utilisez les écrous qui se trouvent sur la vanne, pour une fixation fiable.

Tout d'abord, desserrez les écrous et faites-les glisser sur le tuyau (7.4).

Ensuite, introduisez les extrémités du tuyau dans l'ouverture ronde entre les lamelles du bord intérieur du raccord du tuyau. Serrez les vis des vannes à main (n'utilisez pas des outils inappropriés, tels que les pinces multiprise). Maintenant les tuyaux et les raccords sont raccordés de manière fixe (7.5). Après, vous pouvez raccorder les vannes au raccord sur la tête du filtre (7.6).

En utilisant les ventouses fournies, fixez de tube de sortie au-dessous de la surface de l'eau de l'aquarium et positionnez-le de façon à ce que les ouvertures soient parallèles, environ 5 à 15 cm au-dessous de la surface de l'eau (7.1).

Raccordez la vanne d'entrée « IN » au raccord signalé par le symbole correspondant sur la partie supérieure de la tête du filtre. Raccordez, de manière analogue la vanne de sortie « OUT » au raccord « OUT » (7.3).

Etape 4 : Mise en service

Remplissez le filtre aux deux tiers avec de l'eau et placez la tête du filtre sur la cuve. Le tube UV-C (1.20) doit passer par les ouvertures des compartiments pour les médias de filtration. Attachez la tête du filtre à la cuve, en fermant les quatre clips de fermeture (6.2 et 6.3).

Veillez à ce que le joint de la tête du filtre soit en position correcte. Si vous ne l'avez pas encore fait, ouvrez les robinets sur les vannes d'entrée et de sortie [« IN »/« OUT » (6.4)]. Branchez le ballast électronique fourni dans la prise secteur et connectez le connecteur DC coudé à la prise sur la tête du filtre (6.5).

Maintenant, le moteur du filtre commence à fonctionner sur le niveau 4, l'affichage (2) montre quatre LED allumées. Appuyez sur la touche « S » sur le panneau de commande et activez ainsi la pompe d'aspiration. Maintenant, la pompe d'aspiration pousse l'air vers le tuyau de sortie « OUT ». La pompe d'aspiration s'arrête après 15 secondes environ. Après, le moteur démarre. Maintenant l'eau de l'aquarium s'écoule vers le filtre. La pompe d'aspiration peut être activée à plusieurs reprises, en cas de présence d'air dans le filtre. Pendant que l'air entre dans le rotor, le bruit de fonctionnement est plus fort, cependant ce bruit disparaît après quelques minutes. Vous pouvez réduire cette période, en réglant la puissance du moteur sur le niveau 8 pendant un court moment.

Etape 5 : Réglage du débit (réglage du niveau de puissance)

Après l'élimination complète de l'air du filtre, on règle la puissance du filtre selon les besoins.

En appuyant une fois sur la touche « + » sur le panneau de commande (2), on règle le moteur sur un niveau plus élevé. En appuyant sur la touche « - », on règle la puissance du moteur sur un niveau plus bas.

Le réglage d'usine est le niveau 4. Après chaque coupure, l'appareil retourne à cette configuration et, le cas échéant, il sera nécessaire de régler à nouveau le niveau de puissance.

Pendant le fonctionnement vous pouvez, à tout moment, régler la puissance du moteur de la pompe de filtration (sauf pendant l'activité de la pompe d'aspiration).

Caractéristiques techniques

UVC-Xtreme 800

Niveau de puissance Débit du filtre* (l/h) Consommation de la pompe (W)
1 450 5
2 590 8,5
3 630 10
4 650 11,5
5 685 13
6 740 15
7 770 17
8 840 19
Lampe UV-C + 5

UVC-Xtreme 1200

Niveau de puissance Débit du filtre* (l/h) Consommation de la pompe (W)
1 570 5
2 730 9
3 820 12
4 920 15
5 980 18
6 1040 20
7 1090 23
8 1220 29
Lampe UV-C + 5

* Débit du filtre déterminé avec la tête du filtre montée sur la cuve, les tuyaux fournis de 1,5 m, avec les compartiments pour les médias de filtration, sans médias de filtration.

Caractéristiques techniques

sera UVC-Xtreme 800 sera UVC-Xtreme 1200

(order code 32147)

External Filter for 100 - 800 l

La lampe UV-C à amalgame se met en marche en même temps que le moteur et peut – si vous le souhaitez – être désactivée, en appuyant sur la touche « UVC » (2). Plus l'aquarium est petit, moins haut sera le débit nécessaire par heure. Plus le débit programmé est faible, plus le niveau de réduction de germes et algues est élevée, étant donné que l'eau passant par l'unité UV-C est soumise au rayonnement UV-C pendant plus longtemps. En fonction du niveau de contamination par des germes, il pourrait être préférable de sélectionner un débit relativement faible au début de l'utilisation, pour, ensuite, l'augmenter progressivement. Certains germes sont en mesure de se diviser en l'espace de 20 minutes et peuvent, par conséquent, se multiplier en très peu de temps. Après avoir éliminé la plupart des germes à une faible puissance, vous pouvez augmenter la puissance du moteur selon les besoins. Il s'agit, évidemment, d'une réduction de germes et non d'une stérilisation. Des conditions stériles ne sont pas possibles dans un aquarium contenant des animaux, des plantes, de la décoration et du sable. Les bactéries utiles se trouvent sur les médias de filtration et les surfaces, n'étant pas affectées par le rayonnement UV-C du filtre UVC-Xtreme.

Mise en marche et arrêt de la lampe UV :

La lampe UV-C s'allume automatiquement lorsque le filtre est mis en marche. Vous pouvez le constater à l'aide de l'indicateur LED bleu sur la tête du filtre (2). Nous vous recommandons un traitement UV-C de façon permanente, pendant que le filtre est en service.

1. Arrêt de la lampe UV-C :

Pendant l'entretien, vous pouvez arrêter la lampe UV-C, en appuyant sur la touche « UVC ». Le 8 ^me indicateur LED (rouge) clignote une fois et l'indicateur LED bleu se trouvant au centre s'éteint.

2. Mise en marche de la lampe UV-C :

Appuyez une fois, pendant un moment sur la touche « UVC » sur le panneau de commande (2). Le 8ème indicateur LED (rouge) clignote deux fois et l'indicateur LED bleu se trouvant au centre s'allume.

Déconnecter le filtre extérieur du réseau électrique :

Vous pouvez éteindre le filtre extérieur :

- en débranchant le connecteur DC de la prise (6.5) ; ou

- en débranchant la fiche du ballast électronique de la prise secteur.

Enlever la tête du filtre :

D'abord, éteignez le filtre extérieur, en débranchant le connecteur DC (6.5). Ensuite, fermez les robinets d'entrée et de sortie (« IN » / « OUT ») (6.4). Ouvrez les 4 clips de fermeture (8.1 – 8.2), en laissant la tête du filtre dans la même position. Maintenant vous pouvez desserrer les vannes au-dessous du robinet (7.6). Il se peut que de petites quantités d'eau s'échappent par la vanne.

Entretien

Nettoyage (toutes les 4 – 12 semaines)

Au fil du temps et en fonction du nombre de poissons, de l'alimentation et du volume, les médias de filtration mécaniques et biologiques s'encrassent de manière plus ou moins rapide. La circulation par le filtre augmente, en raison d'une sédimentation accrue.

Pour le nettoyage, débranchez, d'abord, le connecteur DC de la tête du filtre (6.5) et fermez les vannes en faisant tourner les poignées de 90° perpendiculairement au sens d'écoulement (6.4).

Ouvrez les 4 clips de fermeture (8.1 – 8.2). Ainsi, la pression est réduite et, le cas échéant vous pouvez desserrer les vannes de la tête du filtre (7.6.) sans provoquer aucune fuite d'eau. Enlevez la tête du filtre et mettez-la de côté ou remettez-la en place, pour transporter le filtre à l'endroit où vous souhaitez nettoyer les médias de filtration.

Maintenant, vous pouvez enlever les compartiments pour les médias de filtration (1.34) vers le haut et laver les médias de filtration. Il est préférable d'utiliser l'eau de l'aquarium pour le lavage, étant donné que l'eau de l'aquarium, contrairement à l'eau du robinet, n'est pas préjudiciable aux bactéries de filtration. Ne remplacez pas l'ensemble des médias de filtration, mais laissez sur place des médias de filtration usagés. De cette façon, les bactéries de filtration peuvent se propager sur tous les médias de filtration. Les filtres récemment installés peuvent également être équipés avec des médias de filtration usagés.

Entretien de l'unité rotor (tous les 3 – 9 mois)

Contrôlez la partie inférieure de la tête du filtre, pour vous assurer que l'unité rotor tourne librement. Pour ce faire, enlevez les deux coudes de 90° et le couvercle de la chambre de la pompe. Faites tourner le rotor avec les doigts. Il devrait être possible de le faire tourner sans grande résistance. En fonction des résidus et du biofilm, rincez soigneusement les ouvertures avec un jet d'eau et remontez le filtre (4.1 – 4.7).

Remplacer la lampe UV (tous les 12 à 18 mois)

Si la lampe témoin LED bleue ne s'allume plus ou si la lampe a, au maximum, 18 mois, celle-ci doit être remplacée. Pour remplacer la lampe, d'abord il faut arrêter la tête du filtre. Débranchez le connecteur DC de la tête du filtre (6.5). Ensuite, vous pouvez enlever la tête du filtre (8.1 - 8.2).

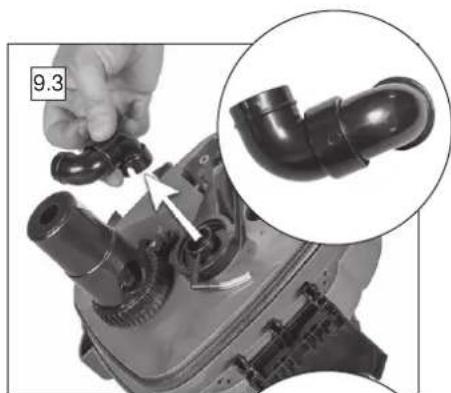

Après avoir enlevé le contact magnétique (1.18, 9.1/9.2), dévissez l'écrou du raccord d'aspiration UV-C et enlevez les deux coudes de 90° branchés au raccord (9.3).

Maintenant vous pouvez desserrer l'écrou du raccord UV-C (9.4). Enlevez le raccord vers le haut. Le tube en verre de quartz se trouve en dessous. Celui-ci peut être enlevé et vous pouvez accéder à la lampe (9.5). En tirant doucement, vous pouvez retirer la lampe UV-C de sa douille. Maintenant, vous pouvez la remplacer par une lampe de rechange appropriée. Procédez au montage dans l'ordre inverse (9.6 – 9.1).

Coupure de sécurité : Le rayonnement UV-C est dangereux. Il faut impérativement éviter l'exposition des yeux et de la peau au rayonnement. Les filtres sont conçus selon les normes de sécurité les plus récentes, de manière à ce qu'un commutateur magnétique arrête la lampe UV-C, lorsque on ouvre son boîtier.

Avant toute opération d'entretien, démontez le contact magnétique avant d'élever les deux coudes de 90°, afin d'éviter des dommages sur les yeux et la peau causés par le rayonnement UV-C sortant à travers l'ouverture des deux coudes de 90° sur le tube UV-C, si vous oubliez de déconnecter l'appareil du réseau électrique.

Problèmes possibles et solution

Problème Causes possibles Remède
E1 La pompe d'aspiration ne remplit pas le filtre	E1.1 Vannes/tuyaux d'entrée « IN » et de sortie « OUT » inversées ?Vérifier si des bulles d'air sortent du panier d'aspiration lors du fonctionnement de la pompe.	Oui : Inverser les vannes/tuyaux d'entrée « IN » et de sortie « OUT ». Assurez-vous que le symbole sur les vannes correspond à celui sur le raccord (7.3).
		Non : Voir point E1.2
	E1.2 Vannes d'entrée « IN » et de sortie « OUT » encore fermées ?	Oui : Ouvrir les robinets (6.4) des vannes d'entrée « IN » et de sortie « OUT ».
		Non : Voir point E1.3
	E1.3 Vous avez oublié de mettre le joint de la tête du filtre (1.31) ?	Oui : Mettre le joint de la tête du filtre.
		Non : Voir point E1.4
	E1.4 Tuyau avec des boucles ?	Oui : Installer le tuyau sans faire des boucles, couper, si nécessaire.
		Non : Voir point E1.5
	E1.5 Le filtre est utilisé pour la première fois ?	Oui : Remplir la cuve du filtre au deux tiers d'eau. Après, appuyer sur « S ».
		Non : Voir point E1.6
	E1.6 Des particules de saleté dans la vanne de sortie ?	Oui : Démonter la vanne, nettoyer et remonter.
		Non : Voir point E1.7
	E1.7 Niveau d'eau trop faible dans l'aquarium (p. ex. dans l'aquarium de tortues) ?	Oui : Après l'aspiration, appuyer plusieurs fois sur la touche « S » (2) ou augmenter le niveau de puissance en appuyant sur la touche « + ». Après l'élimination de l'air dans le filtre, le niveau peut être réglé selon les besoins.
		Non : Voir point E1.8
	E1.8 Le tube de sortie est situé trop loin de la surface de l'eau ?	Oui : Installer le tube de sortie en parallèle, au maximum à 15 cm au-dessous de la surface de l'eau (7.1).
		Non : Voir point E5, ou adressez-vous à votre magasin spécialisé.
E2 La pompe ne fonctionne pas	E2.1 Alimentation électrique coupée ? Vérifier la fiche secteur et le connecteur DC de 5,5 mm.	Oui : Rétablir l'alimentation électrique.
		Non : Voir point E2.2
	E2.2 La vanne est encore fermée ? Oui : Ouvrir les robinets.
		Non : Voir point E2.3
	E2.3 La LED 1 (verte) clignote ?	Oui : Quitter le mode veille en appuyant sur la touche « + » (2).
		Non : Voir point E2.4
	E2.4 Les LED vertes 1 et 2 clignotent en même temps ?	Oui :- Déconnecter et reconnecter le filtre au secteur ; ou- Déconnecter le filtre du secteur, ouvrir la tête du filtre (8.1 - 8.2).Nettoyer la tête du filtre, notamment l'unité rotor (3), pour que le rotor tourne librement.
		Non : Voir point E2.5
	E2.5 Trop d'air dans le filtre ?	Oui : Voir point E5 du tableau.
		Non : Adressez-vous à votre magasin spécialisé.
E3 La performance de la pompe est fortament réduite	E3.1 Les robinets des vannes (6.4) ne sont pas dans la bonne position (- OPEN - ) ?	Non : Ouvrir correctement les robinets, de manière à ce que les deux leviers soient positionnés en parallèle à l'axe longitudinal des vannes.Si : Voir point E3.2
	E3.2 Tuyaux plés, encrassés, biofilm sur les tuyaux ? Tubes obstrués ?	Oui : Nettoyer/brosser les tuyaux et les tubes, éliminer le biofilm dans le tuyau à l'aide d'une bresse pour tuyaux, éliminer l'obstruction du système de tubage.Non : Voir point E3.3
	E3.3 Panier d'aspiration ou sortie obstrués ?	Oui : Nettoyer le panier d'aspiration ou la sortie, en éliminant le gros de la saleté.Non : voir point E3.4
	E3.4 Trop d'air accumulé dans le filtre ?	Oui : Appuyer sur la touche « S » (2), si nécessaire répéter jusqu'à ce que la pompe fonctionno correctement.Non : Voir point E3.5
	E3.5 Trop d'appareils raccordés au filtre extérieur ?	Oui : Les éléments additionnels connectés à l'entrée et à la sortie du tuyau, tels que les pré-filtres, les pièces en T, les lampes UV-C, etc. réduisent la circulation. Une lampe UV-C appropriée est déjà intégrée dans le filtre UVC-Xtreme.Non : Voir point E3.6
	E3.6 Médias de filtration encrassés ?	Oui : Ouvir la tête du filtre (8.1 – 8.2), enlever les compartiments pour les médias de filtration (1.34) et rincer les médias de filtration avec de l'eau tiède.Non : Voir point E3.7
	E3.7 Médias de filtration mis dans le mauvais ordre ?	Oui : Corriger conformément au chapitre « Utilisation - Etape 1 : Introduire les médias de filtration »Non : Voir point E3.8
	E3.8 Médias de filtration introduits dans des filets à maille fine ?	Oui : Introduire les médias de filtration directement dans les compartiments pour médias de filtration (1.34). Les médias de filtration recommandés par sera sont optimaux pour la filtration dans le filtre UVC-Xtreme, sans nécessité de filets supplémentaires.Non : Voir point E3.9
	E3.9 Tube d'aspiration d'air obstrué ?	Oui : Démonter le tube d'aspiration d'air (4.2), nettoyer et remonter.Non : Voir point E3.10
	E3.10 Pompe encrassée ?	Oui : Nettoyer la chambre de la pompe, le rotor (3) et le canal de filtration sur la tête du filtre.Non : Adressez-vous à votre magasin spécialisé.
E4 L'eau déborde	E4.1 Vous avez oubillé le joint de la tête du filtre (1.31) ?	Oui : Mettez-le correctement.Non : Voir point E4.2
	E4.2 Joint de la tête du filtre (1.31) défectueux ?	Oui : Remplacer le joint de la tête du filtre.Non : Voir point E4.3
	E4.3 Une différence de niveau de plus de 1,5 m entre la surface de l'eau et la tête du filtre ?	Oui : Placer le filtre plus haut (7.1) ou placer l'aquarium plus bas.Non : Adressez-vous à votre magasin spécialisé.
E5 Trop d'air dans le filtre	E5.1 De l'air est entré dans le filtre pendant l'entretien ?	Oui : Appuyer sur la touche « S » (2), si nécessaire répéter jusqu'à ce que la pompe fonctionne correctement.Si la pompe d'aspiration n'élimine tout l'air, voir point E1 du tableau.Non : Voir point E5.2
	E5.2 Le panier d'aspiration se trouve, en partie, hors de l'eau ?	Oui : Fixer le panier d'aspiration de manière à ce que celui-ci soit complètement Immergé dans l'eau.Non : Voir point E5.3
	E5.3 Filtre placé trop haut ?	Oui : Placer le filtre plus bas, de manière à ce que le bord supérieur de la tête du filtre soit, au minimum, à 20 cm sous la surface de l'eau (7.1).Non : Voir point E5.4
	E5.4 De l'air sort à traves d'autres appareils, p. ex. une pompe à air, à proximité immédiate du tube d'aspiration ?	Oui : Changer la position de la sortie d'air de manière à ce que celle-ci ne se trouve pas à proximité immédiate du tube d'aspiration du filtre.Non : Voir point E5.5
	E5.5 Les tuyaux, les tubes ou d'autres raccords présentent des fultes, p. ex. joint torique défectueux ?	Oui : Assurer le bon raccordement ou remplacer les pièces usées.Non : Voir point E5.6
	E5.6 Tuyau et tube d'aspiration d'air (4.2) obstrués ?	Oui : Démonter et nettoyer le tuyau et le tube d'aspiration d'air.Non : Adressez-vous à votre magasin spécialisé.
E6 L'indicateur UV-C LED ne s'allume pas	E6.1 La lampe UV-C a été éteinte manuellement ?	Oui : Appuyer une fois sur la touche « UVC » (2), jusqu'à ce que l'indicateur UV-C LED s'allume.Non : voir point E6.2
	E6.2 Le contact magnétique (1.18, 9.2) n'est pas été réinstallé après le remplacement de la lampe ?	Non : Installer.Si : voir point E6.3
	E6.3 Lampe UV-C défectueuse ?	Oui : Remplacer la lampe UV-C.Non : voir point E6.4
	E6.4 Rupture, par inadvertance, du câble pour l'indicateur UV-C LED ?	Oui : Commander l'unité indicateur LED dans votre magasin spécialisé et remplacer.Non : Adressez-vous à votre magasin spécialisé.
E7 Le filtre fait du bruit	E7.1 La côté de pression est obstruée par des résidus/saletés ?	Oui : Contrôler la sortie du filtre jusqu'à la sortie du tuyau, démonter et nettoyer les pièces concernées.Non : Voir point E7.2
	E7.2 Trop d'air dans le filtre ?	Oui : Voir point E5 du tableau.Non : Voir point E7.3
	E7.3 L'unité rotor (3) n'est pas correctement montée (p. ex. montée en position inclinée) ?	Non : Monter correctement l'unité rotor conformément aux figures 4.4 – 4.1.Si : Voir point E7.4
	E7.4 Axo en céramique cassée ?	Oui : Remplacer l'unité rotor (3) complète.Non : Adressez-vous à votre magasin spécialisé.
E8 Prolifération soudaine et rapide d'algues	E8.1 Lampe UV-C éteinte ?	Oui : Appuyer sur la touche « UVC » (2), jusqu'à ce que l'indicateur UV-C LED s'allume.Non : Voir point E8.2
	E8.2 Lampe UV-C défectueuse ou en service depuis longtemps ?	Oui : Remplacer la lampe.Non : Adressez-vous à votre magasin spécialisé.
E9 Augmentation soudaine de la valeur de nitrées	E9.1 Vous venez de remplacer l'ensemble des médias de filtration ?	Oui :- Répéter régulièrement des changements partiels de l'eau jusqu'au retour à une valeur normale des nitrites- Utiliser le sera bio nitrivec.- Dorénavant, ne changer qu'une partie des médias de filtration.Non : Vérifier d'autres conditions éventuallement modifiées et corriger.

Garantie du constructeur :

Nous, la société sera GmbH (le garant), Borsigstraße 49, 52525 Heinsberg, Allemagne, accordons à nos clients une garantie volontaire de 3 ans*, à partir de la date d'achat, pour les filtres extérieurs UV-C-Xtreme, en ce qui concerne l'absence de défauts de matériel et de fabrication.

La garantie de 3 ans de sera doit être considérée comme un service complémentaire et non comme un substitut à vos droits conformément aux dispositions des §§ 437 du Code Civil Allemand (BGB). Vos droits légaux, ainsi que les droits résultant de la responsabilité civile pour les défauts, ne sont pas limités par la garantie.

Exclusion de garantie (\*):

Les pièces suivantes ne sont pas couvertes par la garantie :

a) La garantie NE s'applique PAS pour les pièces d'usure, telles que les médias de filtration, les joints toriques, l'unité rotor (rotor, palier, axe) et les lampes UV-C

b) La garantie de 3 ans NE couvre PAS le ballast électronique. Vous bénéficiez pourtant de la garantie de 2 ans.

c) Les dommages, de quelque type que ce soit, sur le câble d'alimentation et la fiche du ballast électronique, ainsi que les bris de verre, ne sont pas couverts par la garantie, à l'exception de défauts de matériel et de fabrication.

En cas de dommages sur le câble d'alimentation du ballast électronique, le câble doit être immédiatement remplacé. Pour une question de sécurité, ces câbles ne sont pas réparés par le fabricant. (Motif : l'humidité qui a pénétré dans le câble provoque souvent par la suite une corrosion et des courts-circuits.). Pour des raisons techniques, un remplacement du câble DC complet sur le côté basse tension du ballast électronique est impossible. Le ballast électronique doit être remplacé.

Annulation de la garantie :

L'obligation de garantie expire si :

- l'information mode d'emploi n'est pas été respectée et si l'appareil a été soumis à une utilisation, à un entretien et à une réparation inappropriés ou non conformes ;

- l'appareil a subi des dommages par des incidences ou influences extérieures ou de façon intentionnelle ;

- des pièces de rechange non autorisées par sera ont été installées sur l'appareil.

Nos obligations :

En cas de garantie, la société sera GmbH s'engage, à sa seule discrétion, à réparer l'appareil ou à remplacer ou à mettre en état la pièce défectueuse ou à procéder au remplacement par un produit équivalent fonctionnant correctement.

Vos obligations :

Important : En cas de défaut, adressez-vous au revendeur chez qui vous avez acheté l'appareil. Il peut juger si le cas est effectivement couvert par la garantie, avant de renvoyer l'appareil en SAV. Ce n'est qu'ainsi que nous pouvons éviter des frais de transport inutiles, qui pourrait être à votre charge.

Coordonnées du constructeur :

sera GmbH

Borsigstraße 49

52525 Heinsberg

Allemagne

Téléphone : [phone]

Fax : [phone]

Ligne directe : [phone]

Mail : [e-mail]

Site Internet : www.sera.de

Tel : [phone]

Faks: [phone]
