Type de produit	Imprimante jet d'encre
Marque	Canon
Modèle	PIXMA G540
Technologie d'impression	Jet d'encre
Connectivité	Wi-Fi, USB
Fonctions principales	Impression, système d'encre rechargeable avec bouteilles
Type d'encre	Bouteilles d'encre : BK (noir), C (cyan), M (magenta), Y (jaune), GY (gris)
Écran	Oui, avec boutons de navigation
Alimentation	Secteur (cordon d'alimentation fourni)
Contenu de la boîte	Têtes d'impression (L et R), bouteilles d'encre, cordon d'alimentation, CD-ROM d'installation, guide de sécurité, manuel de démarrage
Installation initiale	Retrait des matériaux d'emballage, installation des têtes d'impression, versement de l'encre, chargement du papier
Configuration réseau	Via http://ij.start.canon ou application Canon PRINT
Support papier	Papier ordinaire, papier photo ; bac arrière
Entretien	Ne pas incliner lors du déplacement, éviter les fuites d'encre ; nettoyer les éclaboussures immédiatement
Sécurité	Précautions contre les éclaboussures d'encre ; manipulation des têtes d'impression avec soin
Pièces détachées	Têtes d'impression, bouteilles d'encre
Codes d'erreur courants	1890 (matériau protecteur restant), 1470/1471 (têtes mal installées), 5200 (préparation encre non achevée)

FOIRE AUX QUESTIONS - PIXMA G540 CANON

Comment installer les têtes d'impression sur la Canon PIXMA G540 ?

Ouvrez le capot supérieur, puis le couvercle de verrouillage. Sortez chaque tête d'impression (L et R) du paquet, retirez l'étiquette et la bande orange. Insérez la tête L à gauche et la tête R à droite. Fermez le couvercle de verrouillage jusqu'au clic, puis appuyez sur les deux boutons mixtes jusqu'au clic. Fermez le capot.

Comment verser l'encre dans les réservoirs ?

Ouvrez le capot supérieur et le capuchon de la cartouche correspondant à la couleur. Tenez la bouteille d'encre bien droite, retirez le capuchon. Alignez la buse avec l'arrivée, renversez lentement et appuyez pour faire couler l'encre. Retirez délicatement, replacez le capuchon de cartouche. Répétez pour chaque couleur : BK, C, M, Y, GY.

Comment connecter l'imprimante à un ordinateur ?

Accédez au site http://ij.start.canon sur l'ordinateur. Sélectionnez Configuration, entrez 'PIXMA G540', cliquez sur Démarrer. Suivez les instructions pour télécharger et exécuter le fichier. Vous pouvez aussi utiliser le CD-ROM d'installation fourni.

Comment connecter l'imprimante à un smartphone ?

Installez l'application Canon PRINT Inkjet/SELPHY depuis l'App Store ou Google Play. Ouvrez les paramètres Wi-Fi du smartphone et connectez-vous au réseau commençant par Canon_ij_. Ouvrez l'application et suivez les instructions pour ajouter l'imprimante.

Que faire si le code d'erreur 1890 apparaît ?

Le code 1890 indique qu'il reste du matériau protecteur à l'intérieur. Ouvrez le capot supérieur, retirez toute bande orange ou matériau d'emballage restant, puis refermez. L'erreur devrait disparaître.

Comment charger du papier dans l'imprimante ?

Déployez le support papier. Ouvrez le couvercle de la fente d'alimentation et faites glisser le guide papier droit vers la droite. Chargez au moins 2 feuilles de papier ordinaire A4 ou Lettre, face à imprimer vers le haut. Faites glisser le guide contre la pile, refermez le couvercle et déployez le bac de sortie.

Comment déplacer l'imprimante en toute sécurité ?

Assurez-vous que les boutons mixtes sont complètement enfoncés pour éviter les fuites. Vérifiez que le levier de valve d'encre est en position fermée. Emballez l'imprimante dans un sac plastique, puis dans un carton solide avec du matériau protecteur, en orientant le bas vers le bas. N'inclinez pas l'imprimante.

Comment utiliser le CD-ROM d'installation ?

Insérez le CD-ROM dans le lecteur de l'ordinateur. Ouvrez le dossier et double-cliquez sur EasySetup.exe. Suivez les instructions. Si vous n'avez pas de connexion Internet, ouvrez le dossier 'win' et double-cliquez sur SETUP.exe pour installer le pilote d'imprimante.

Quelle application utiliser pour imprimer depuis un smartphone ?

L'application officielle est Canon PRINT Inkjet/SELPHY. Disponible gratuitement sur l'App Store (iOS) et Google Play (Android). Elle permet de configurer l'imprimante et d'imprimer des documents et photos.

Comment charger du papier photo ?

Déployez le support papier, ouvrez le couvercle de la fente et faites glisser le guide vers la droite. Chargez plusieurs feuilles de papier photo face à imprimer vers le haut, ajustez le guide. Fermez le couvercle. Sur l'écran, sélectionnez le format et le type de papier (ex: 10x15 cm, brillant), puis appuyez sur OK. Déployez le bac de sortie.

MODE D'EMPLOI PIXMA G540 CANON

Commencez par lire Sécurité et informations importantes (addendum).

Installation de l'imprimante......page 1

Connexion à un ordinateur, un smartphone ou une tablette......page 6

Pour la configuration, rendez-vous sur l'URL

https://ij.start.canon

ou numérisez le code avec votre appareil mobile

Suivez les instructions ci-dessous si vous ne disposez d'aucune connexion à Internet.

1. Contenu de la boîte

• Têtes d'impression

L

R

• Bouteilles d'encre
• Cordon d'alimentation
• CD-ROM d'installation
• Sécurité et informations importantes
• Démarrage (ce manuel)

2. Retrait du matériel d'emballage

1 Enlevez et jetez tout matériel d'emballage et bande orange.
2 Ouvrez le capot supérieur, retirez et jetez la bande orange et le matériau protecteur se trouvant à l'intérieur.

3. Installation des têtes d'impression

1 Ouvrez le couvercle de verrouillage de tête d'impression.

2 Sortez chaque tête d'impression du paquet et retirez l'étiquette.

L R

▶

L R

3 Retirez la bande orange.

L R

▶

L R

Configuration de l'imprimante

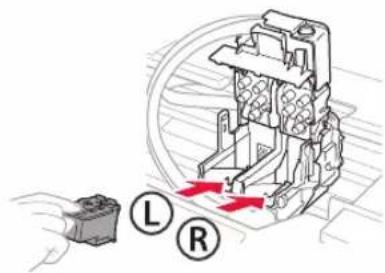

4 Insérez la tête d'impression L à gauche et la tête d'impression R à droite.

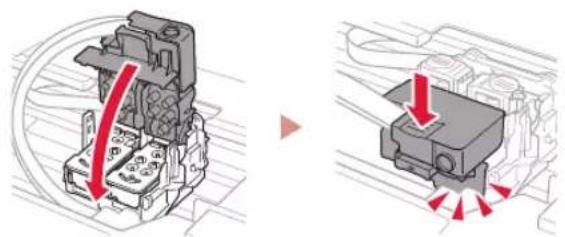

5 Fermez le couvercle de verrouillage de tête d'impression et appuyez dessus jusqu'à ce qu'un clic se produise.

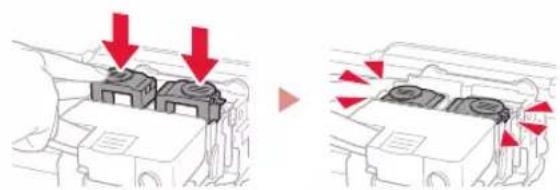

6 Appuyez sur les deux boutons mixtes jusqu'à ce qu'un clic se produise.

7 Fermez le capot supérieur.

4. Mise sous tension de l'imprimante

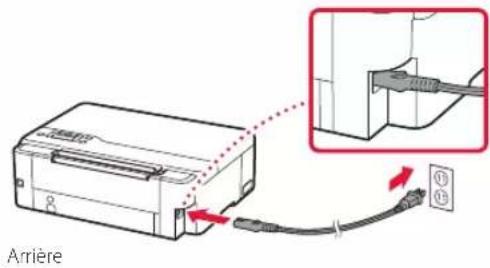

1 Branchez le cordon d'alimentation.

2 Appuyez sur le bouton MARCHE (ON).

3 Lorsque l'écran suivant s'affiche, utilisez les boutons ◀ et ▶ pour sélectionner une langue, puis appuyez sur le bouton OK.

Si une erreur apparaît à l'écran, voir « Si un message d'erreur (code support) apparaît à l'écran » à la page 5 et suivez les instructions.

5. Versement de l'encre

Important

Ce produit nécessite que l'encre soit manipulée avec précautions. L'encre risque de provoquer des éclaboussures lors du remplissage des cartouches d'encre. Si de l'encre tache vos vêtements ou vos effets personnels, vous risquez de ne plus pouvoir l'enlever.

1 Ouvrez le capot supérieur.

2 Ouvrez le capuchon de cartouche gris sur la gauche de l'imprimante.

3 Tenez la bouteille d'encre GY (grise) bien droite et exercez doucement une torsion sur le capuchon de bouteille pour le retirer.

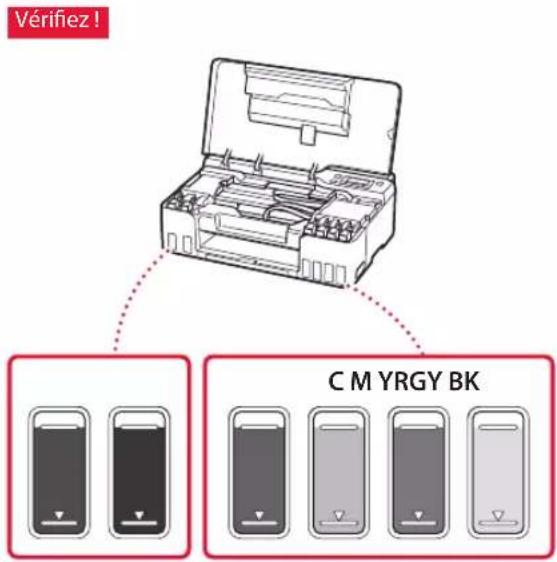

Vérifiez!

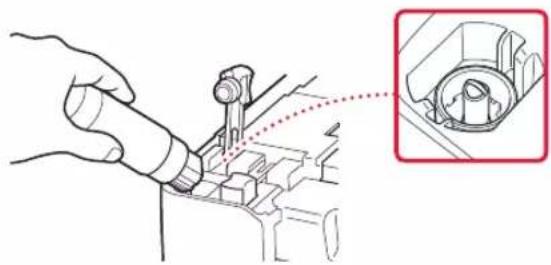

4 Alignez la buse de la bouteille d'encre avec l'arrivée.

5 Renversez lentement la bouteille d'encre et appuyez pour faire couler l'encre.

- Si l'encre ne coule pas, retirez délicatement la bouteille d'encre et faites une nouvelle tentative.

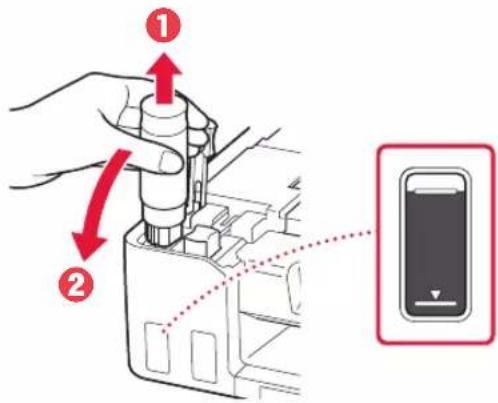

6 Retirez doucement la bouteille d'encre de l'arrivée.

• Veillez à ne pas renverser d'encre.

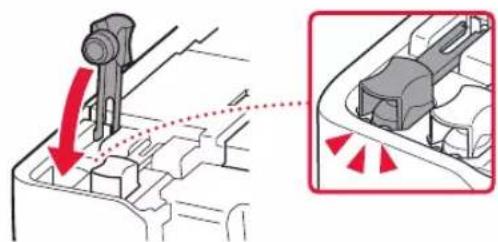

7 Replacez le capuchon de cartouche correctement.

8 Répétez les étapes 2 à 7 pour verser toute l'encre pour toutes les couleurs dans les cartouches d'encre pour chaque couleur.

- Versez l'encre fournie qui correspond à la couleur du capuchon de cartouche.

9 Fermez le capot supérieur.

10 Utilisez les boutons ◀ et ▶ pour sélectionner Oui, puis appuyez sur le bouton OK.

6. Chargement du papier

1 Utilisez les boutons ◀ et ▶ pour sélectionner Oui, puis appuyez sur le bouton OK.

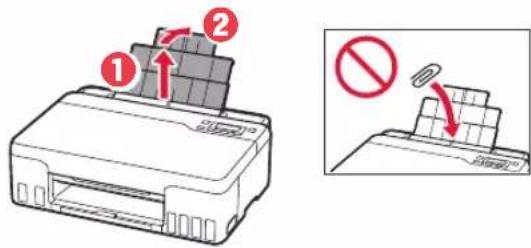

2 Déployez le support papier.

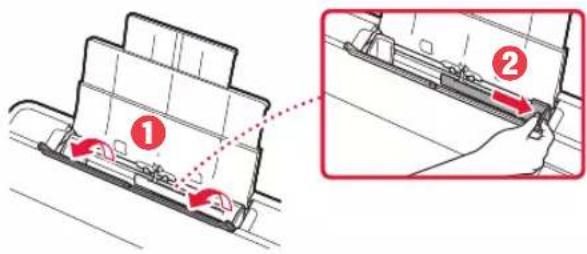

3 Ouvrez le couvercle de la fente d'alimentation et faites glisser le guide papier droit vers l'extrême droite.

4 Chargez du papier.

• Chargez au moins 2 feuilles de papier ordinaire au format Lettre ou A4.
• Faites glisser le côté du guide papier contre le bord de la pile de papier.

5 Fermez le couvercle de la fente d'alimentation.

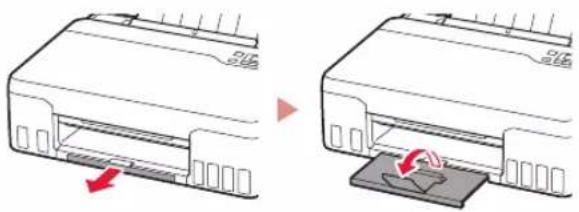

6 Déployez le bac de sortie papier.

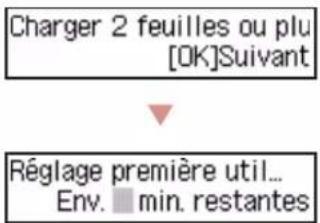

7 Suivez les instructions à l'écran, puis appuyez sur le bouton OK.

- Patientez un instant jusqu'à ce que l'écran suivant s'affiche.

→ Passez à la page suivante.

Si un message d'erreur (code support) apparaît à l'écran

Vérifiez le code support, puis suivez les instructions si le code affiché apparaît en dessous.

1890

Matériau protecteur restant.

« 2. Retrait du matériel d'emballage » à la page 1

1470/1471

Les têtes d'impression ne sont pas installées correctement.

« 3. Installation des têtes d'impression » à la page 1

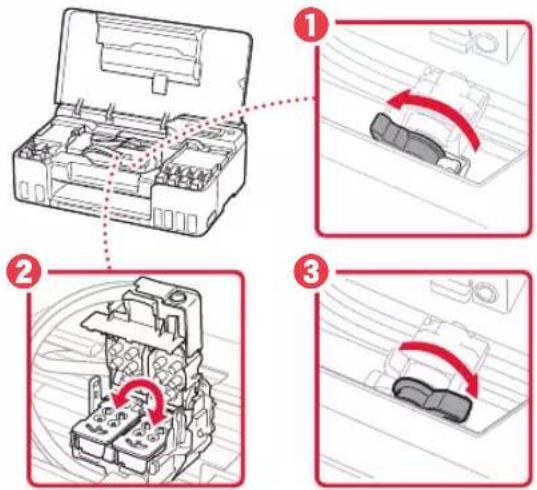

1474

Les têtes d'impression ne sont pas installées correctement. Fermez le levier de valve d'encre et échangez les têtes d'impression gauche et droite.

« 3. Installation des têtes d'impression » à la page 1

5200

La préparation du système d'encre n'a pas été achevée avec succès. Appuyez sur le bouton MARCHE (ON) pour redémarrer l'imprimante, puis reportez-vous à la section « 5. Versement de l'encre » à la page 3.

Pour tous les autres cas, reportez-vous au Manuel en ligne.

Quel périphérique connectez-vous ?

Ordinateur

Ordinateur et smartphone

7-a

Connexion à un ordinateur

Si vous utilisez plusieurs ordinateurs, effectuez ces étapes sur chaque ordinateur.

1 Accès au site Web Canon à partir de votre ordinateur.

https://ij.start.canon

2 Sélectionnez Configuration.
3 Entrez le nom de modèle de votre imprimante et cliquez sur Accéder.
4 Cliquez sur Démarrer.
5 Cliquez sur (B) Connexion à un ordinateur/smartphone.

- Les étapes suivantes concernent les utilisateurs Windows.

6 Cliquez sur Télécharger.
7 Exécutez le fichier téléchargé.

• Suivez les instructions à l'écran. Cette opération peut prendre du temps.
• Pour vous connecter aussi à un smartphone, voir « 7-b. Connexion à un smartphone » à la page 7.

Utilisation du CD-ROM d'installation

Cliquez deux fois sur EasySetup.exe à partir du CD-ROM, puis continuez à partir de l'étape 3. Si vous ne disposez pas d'une connexion Internet, ouvrez le dossier win à partir du CD-ROM et cliquez deux fois sur SETUP.exe. Cette procédure permet d'installer le pilote d'imprimante.

7-b

Connexion à un smartphone

Si vous utilisez plusieurs smartphones, effectuez ces étapes sur chaque smartphone.

1 Installez l'application « Canon PRINT Inkjet/SELPHY » sur votre smartphone.

- Recherchez « Canon PRINT » dans App Store ou Google Play.

- Accédez au site Web Canon pour télécharger l'application.

2 Ouvrez les paramètres Wi-Fi de votre smartphone. Vérifiez que le nom de réseau (SSID) qui commence par « Canon_ij_ » apparaît.

(Exemple d'écran iOS)

Nom de réseau (SSID) commençant par « Canon_ij_ »

• Si « Canon_ij_ » apparaît - Passez à l'étape 3.
• Si « Canon_ij_ » n'apparaît pas Passez à l'étape 4.

3 Touchez le nom de réseau (SSID) qui commence par « Canon_ij_ ».
4 Ouvrez l'application installée, puis suivez les instructions affichées à l'écran par l'application pour ajouter votre imprimante.

Une fois que vous avez ajouté votre imprimante, vous pouvez imprimer depuis votre smartphone. Pour imprimer des photos, voir « Chargement de papier photo » à la page 8.

Chargement de papier photo

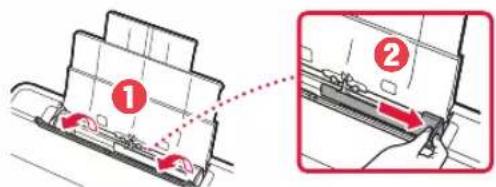

1 Déployez le support papier.

2 Ouvrez le couvercle de la fente d'alimentation et faites glisser le guide papier droit vers l'extrême droite.

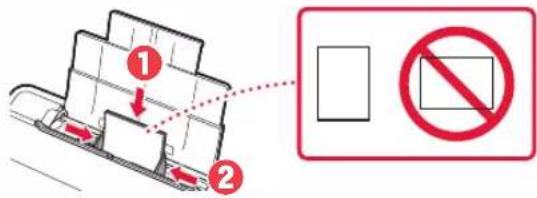

3 Chargez plusieurs feuilles de papier photo face à imprimer vers le haut et faites glisser le guide papier latéral contre le bord de la pile de papier.

4 Fermez le couvercle de la fente d'alimentation.

5 Quand Enregistrer les informations du papier du réceptacle arrière apparaît sur l'écran de l'imprimante, appuyez sur le bouton OK.

6 Sélectionnez le format et le type de papier, puis appuyez sur le bouton OK.

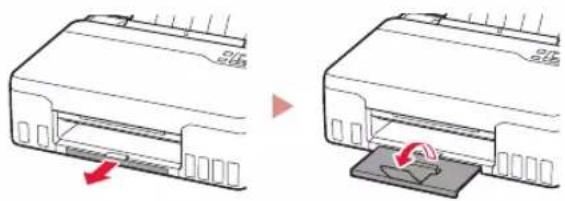

7 Déployez le bac de sortie papier.

Déplacement de l'imprimante

Si vous devez déplacer l'imprimante, vérifiez les points suivants. Reportez-vous au Manuel en ligne pour plus de détails.

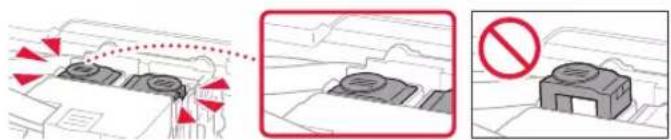

Vérifiez que les deux boutons mixtes sont complètement enfoncés pour éviter les fuites d'encre.

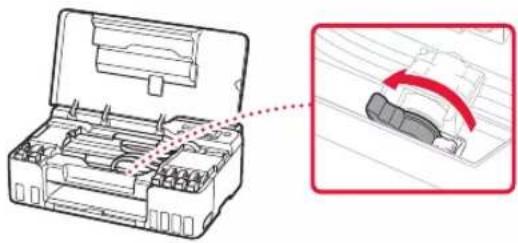

Vérifiez que le levier de valve d'encre est en position fermée.

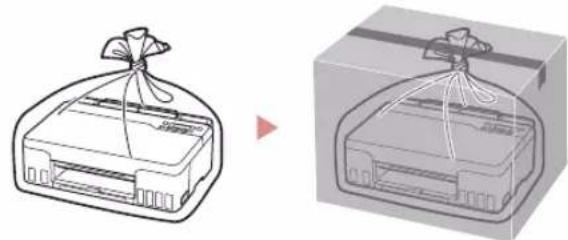

Emballez l'imprimante dans un sac en plastique au cas où l'encre fuirait.

• Emballez l'imprimante dans un carton solide, en orientant la partie inférieure vers le bas et en utilisant suffisamment de matériau protecteur pour garantir un transport en toute sécurité.
  • N'inclinez pas l'imprimante. L'encre risque de couler.
• Manipulez le carton avec précautions et assurez-vous que celui-ci reste à plat et n'est pas tourné à l'envers ou sur un côté, car l'imprimante pourrait être endommagée et l'encre couler à l'intérieur.
• Lorsque vous confiez l'imprimante à un transporteur, apposez la mention « CE CÔTÉ VERS LE HAUT » sur le carton de façon à ce que la partie inférieure de l'imprimante soit orientée vers le bas. Apposez également la mention « FRAGILE » ou « MANIPULER AVEC PRÉCAUTION ».

• Windows est une marque ou une marque déposée de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
• App Store est une marque d'Apple Inc., déposées aux États-Unis et dans d'autres pays.
  • Google Play est une marque déposée de Google LLC.
