Tipo de producto	Impresora de inyección de tinta
Marca	Canon
Modelo	PIXMA G540
Tecnología de impresión	Inyección de tinta
Conectividad	Wi-Fi, USB
Funciones principales	Impresión, sistema de tinta recargable con botellas
Tipo de tinta	Botellas de tinta: BK (negro), C (cian), M (magenta), Y (amarillo), GY (gris)
Pantalla	Sí, con botones de navegación
Alimentación	Red eléctrica (cable de alimentación incluido)
Contenido de la caja	Cabezales de impresión (L y R), botellas de tinta, cable de alimentación, CD-ROM de instalación, guía de seguridad, manual de inicio
Instalación inicial	Retiro de materiales de embalaje, instalación de los cabezales de impresión, vertido de la tinta, carga del papel
Configuración de red	Mediante http://ij.start.canon o la aplicación Canon PRINT
Soporte de papel	Papel normal, papel fotográfico; bandeja trasera
Mantenimiento	No inclinar al mover, evitar fugas de tinta; limpiar los derrames de inmediato
Seguridad	Precauciones contra salpicaduras de tinta; manipular los cabezales de impresión con cuidado
Piezas de repuesto	Cabezales de impresión, botellas de tinta
Códigos de error comunes	1890 (material protector restante), 1470/1471 (cabezales mal instalados), 5200 (preparación de tinta no completada)

Preguntas frecuentes - PIXMA G540 CANON

¿Cómo instalar los cabezales de impresión en la Canon PIXMA G540?

Abra la tapa superior, luego la tapa de bloqueo. Saque cada cabezal de impresión (L y R) del paquete, retire la etiqueta y la banda naranja. Inserte el cabezal L a la izquierda y el cabezal R a la derecha. Cierre la tapa de bloqueo hasta que haga clic, luego presione ambos botones mixtos hasta que hagan clic. Cierre la tapa.

¿Cómo verter la tinta en los tanques?

Abra la tapa superior y la tapa del cartucho correspondiente al color. Sostenga la botella de tinta bien recta, retire el tapón. Alinee el pico con la entrada, incline lentamente y presione para que fluya la tinta. Retire con cuidado, vuelva a colocar la tapa del cartucho. Repita para cada color: BK, C, M, Y, GY.

¿Cómo conectar la impresora a una computadora?

Acceda al sitio http://ij.start.canon en la computadora. Seleccione Configuración, ingrese 'PIXMA G540', haga clic en Iniciar. Siga las instrucciones para descargar y ejecutar el archivo. También puede usar el CD-ROM de instalación incluido.

¿Cómo conectar la impresora a un teléfono inteligente?

Instale la aplicación Canon PRINT Inkjet/SELPHY desde App Store o Google Play. Abra la configuración Wi-Fi del teléfono y conéctese a la red que comienza con Canon_ij_. Abra la aplicación y siga las instrucciones para agregar la impresora.

¿Qué hacer si aparece el código de error 1890?

El código 1890 indica que queda material protector en el interior. Abra la tapa superior, retire cualquier banda naranja o material de embalaje restante, luego cierre. El error debería desaparecer.

¿Cómo cargar papel en la impresora?

Despliegue el soporte de papel. Abra la cubierta de la ranura de alimentación y deslice la guía de papel derecha hacia la derecha. Cargue al menos 2 hojas de papel normal A4 o Carta, con la cara de impresión hacia arriba. Deslice la guía contra la pila, cierre la cubierta y despliegue la bandeja de salida.

¿Cómo mover la impresora de forma segura?

Asegúrese de que los botones mixtos estén completamente presionados para evitar fugas. Verifique que la palanca de la válvula de tinta esté en posición cerrada. Empaque la impresora en una bolsa de plástico, luego en una caja resistente con material protector, orientando la parte inferior hacia abajo. No incline la impresora.

¿Cómo usar el CD-ROM de instalación?

Inserte el CD-ROM en la unidad de la computadora. Abra la carpeta y haga doble clic en EasySetup.exe. Siga las instrucciones. Si no tiene conexión a Internet, abra la carpeta 'win' y haga doble clic en SETUP.exe para instalar el controlador de la impresora.

¿Qué aplicación usar para imprimir desde un teléfono inteligente?

La aplicación oficial es Canon PRINT Inkjet/SELPHY. Disponible gratuitamente en App Store (iOS) y Google Play (Android). Permite configurar la impresora e imprimir documentos y fotos.

¿Cómo cargar papel fotográfico?

Despliegue el soporte de papel, abra la cubierta de la ranura y deslice la guía hacia la derecha. Cargue varias hojas de papel fotográfico con la cara de impresión hacia arriba, ajuste la guía. Cierre la cubierta. En la pantalla, seleccione el formato y tipo de papel (ej: 10x15 cm, brillante), luego presione OK. Despliegue la bandeja de salida.

MANUAL DE USUARIO PIXMA G540 CANON

Lea primero Información de seguridad e información importante (apéndice).

Instalación de la impresora...... página 1

Conexión con un ordenador, teléfono inteligente o tableta......página 6

Cómo sujetar la impresora

Segurando a impressora

Manipulation de l'imprimante

Instalación de la impresora

Para la configuración, visite la URL https://ij.start.canon

o bien escanee el código con su dispositivo móvil

- Siga las instrucciones que se proporcionan a continuación si no tiene conexión a Internet.

1. Contenido de la caja

• Cabezales de Impresión

L

R

• Frascos de tinta
  • Cable de alimentación
  • CD-ROM de instalación
• Información de seguridad e información importante
  • Guía de inicio (este manual)

2. Retirar los materiales de protección

1 Retire y tire los materiales de protección y la cinta naranja.

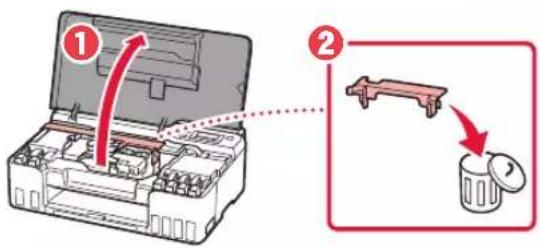

2 Abra la cubierta superior, retire y tire la cinta naranja y el material de protección que hay dentro.

3. Instalar los cabezales de impresión

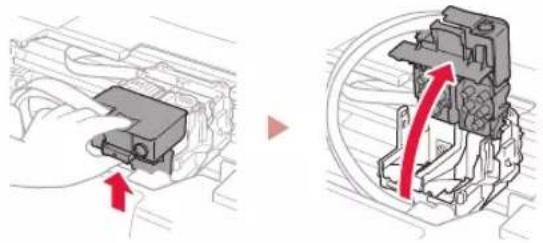

1 Abra la cubierta de bloqueo del cabezal de impresión.

2 Saque cada cabezal de impresión del paquete y retire la etiqueta.

L R

L R

3 Retire la cinta naranja.

L R

L R

Instalación de la impresora

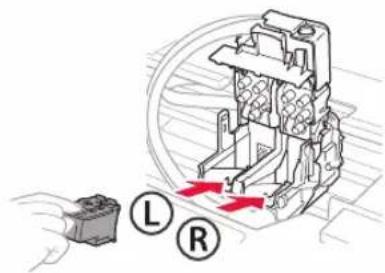

4 Inserte el cabezal de impresión L a la izquierda y el cabezal de impresión R a la derecha.

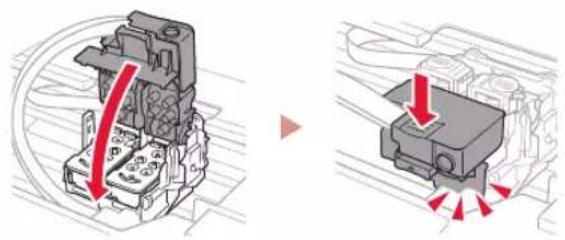

5 Cierre la cubierta de bloqueo del cabezal de impresión y presione hacia abajo hasta que haga clic.

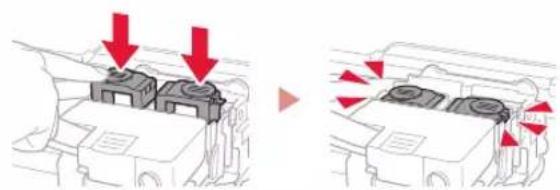

6 Presione hacia abajo los dos botones de unión completamente hasta que hagan clic.

7 Cierre la cubierta superior.

4. Encender la impresora

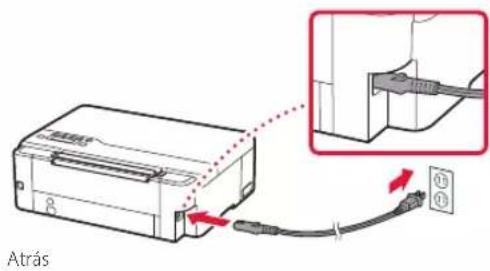

1 Conecte el cable de alimentación.

2 Pulse el botón ACTIVADO (ON).

3 Si aparece la siguiente pantalla, use los botones ◀ y ▶ para seleccionar el idioma y pulse el botón OK.

Si aparece un error en la pantalla, consulte "Si se muestra un mensaje de error (código de asistencia) en la pantalla" en la página 5 y siga las instrucciones.

5. Verter la tinta

Importante

Este producto requiere un tratamiento cuidadoso de la tinta, ya que puede salpicar cuando se rellenan de tinta los depósitos de tinta. Es posible que las manchas de tinta no salgan de la ropa u otras pertenencias.

1 Abra la cubierta superior.

2 Abra la tapa del depósito gris de la izquierda de la impresora.

3 Sujete el frasco de tinta GY (gris) hacia arriba y gire suavemente la tapa del frasco para retirarla.

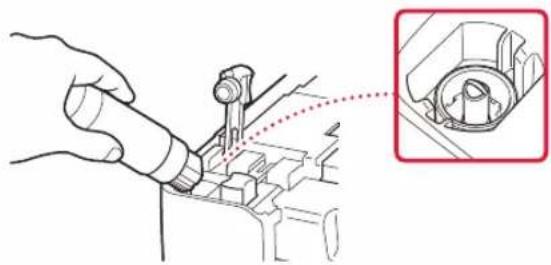

4 Alinee la boquilla del frasco de tinta con la entrada.

5 Coloque lentamente el frasco de tinta boca abajo y empuje hacia abajo para verter la tinta.

- Si la tinta no se vierte, retire suavemente el frasco de tinta e inténtelo de nuevo.

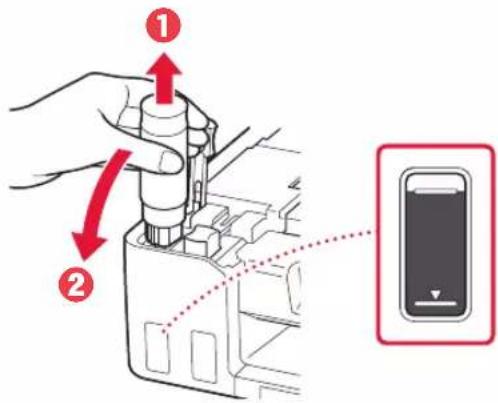

6 Retire suavemente el frasco de tinta de la entrada.

• Tenga cuidado de no derramar la tinta.

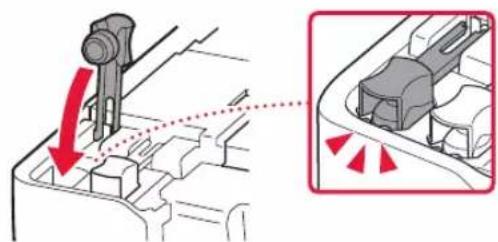

7 Vuelva a colocar la tapa del depósito firmemente.

Instalación de la impresora

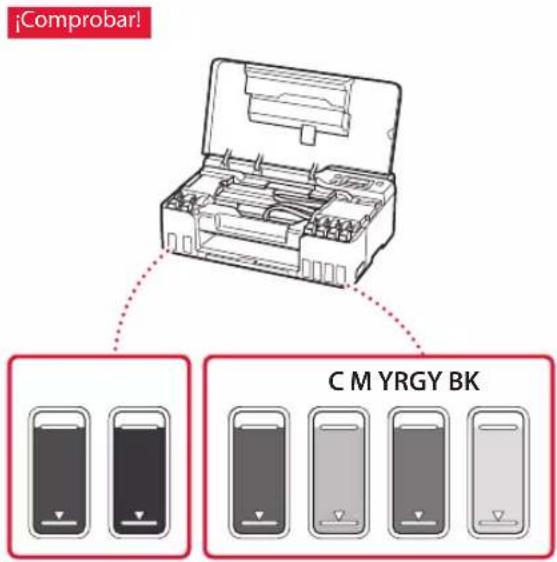

8 Repita los pasos del 2 al 7 para verter toda la tinta de todos los colores en los depósitos de tinta para cada color.

- Vierta la tinta suministrada que coincide con el color de la tapa del depósito.

9 Cierre la cubierta superior.

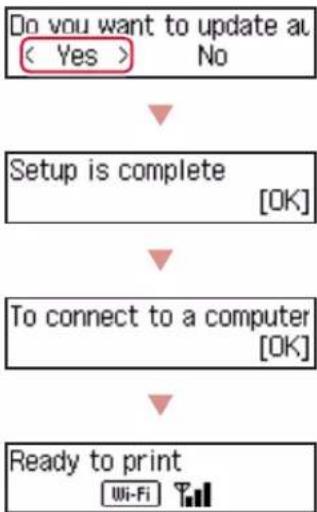

10 Use los botones ◀ y ▶ para seleccionar Sí (Yes) y, a continuación, pulse el botón OK.

6. Carga del papel

1 Use los botones ◀ y ▶ para seleccionar Sí (Yes) y, a continuación, pulse el botón OK.

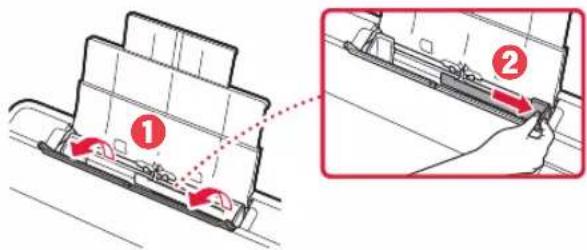

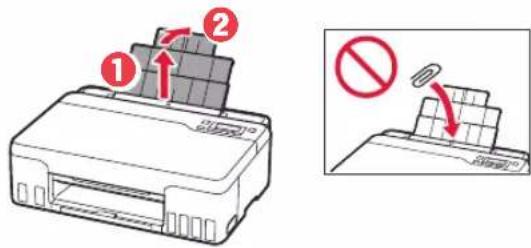

2 Extienda el soporte del papel.

3 Abra la cubierta de la ranura de alimentación y deslice la guía del papel del lado derecho totalmente hacia la derecha.

• Cargue 2 o más hojas de papel Carta o papel normal de tamaño A4.
• Deslice la guía del papel lateral contra el borde de la pila de papel.

5 Cierre la cubierta de la ranura de alimentación.

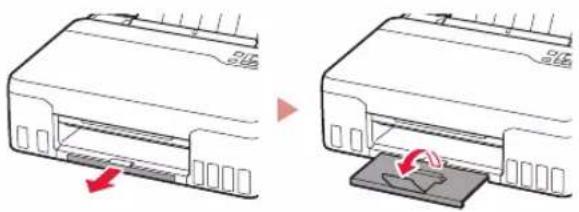

6 Extienda la bandeja de salida del papel.

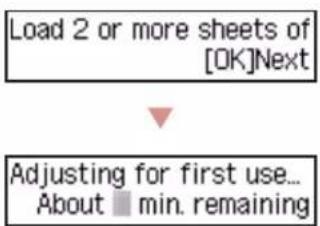

7 Siga las instrucciones en pantalla y luego pulse el botón OK.

- Espere un momento hasta que aparezca la siguiente pantalla.

→ Continúe a la página siguiente.

Si se muestra un mensaje de error (código de asistencia) en la pantalla

Código asist. (Support code)

Compruebe el código de asistencia y después siga las instrucciones si el código que se muestra está escrito a continuación.

1890

Material de protección restante.

"2. Retirar los materiales de protección" en la página 1

1470/1471

Los cabezales de impresión no están instalados correctamente.

"3. Instalar los cabezales de impresión" en la página 1

1474

Los cabezales de impresión no están instalados correctamente.

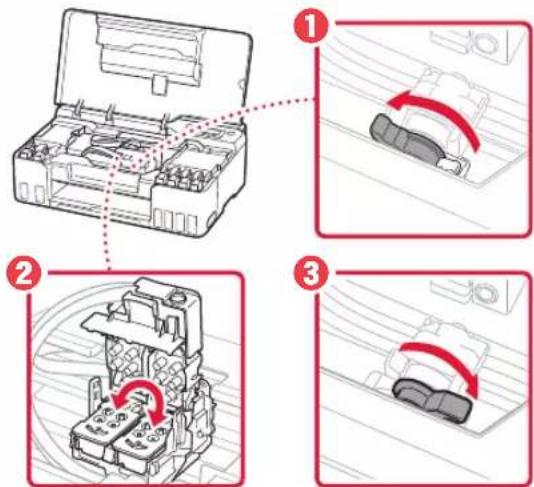

Cierre la palanca de válvula de tinta e intercambie los cabezales de impresión izquierdo y derecho.

→ "3. Instalar los cabezales de impresión" en la página 1

5200

La preparación del sistema de tinta no se ha completado correctamente.

Pulse el botón ACTIVADO (ON) para reiniciar la impresora y, a continuación, consulte "5. Verter la tinta" en la página 3.

Para los demás casos, consulte el Manual en línea.

¿Qué dispositivo va a conectar?

Ordenador Teléfono inteligente ordersador y teléfono inteligente

Ordenador y ente, telefono inteligente

7-a

Conectar al ordenador

Si utiliza varios ordenadores, realice estos pasos en cada ordenador.

1 Acceda al sitio web de Canon desde el ordenador.

https://ij.start.canon

2 Seleccione configurar.
3 Escriba el nombre del modelo de su impresora y haga clic en Ir.
4 Haga clic en Iniciar.
5 Haga clic en (B) Conexión con un ordenador/teléfono inteligente.

- Los siguientes pasos son para usuarios de Windows.

6 Haga clic en Descargar.
7 Ejecute el archivo descargado.

• Siga las instrucciones que aparezcan en pantalla. Esto puede llevar algún tiempo.
• Para conectar con un teléfono inteligente también, consulte "7-b. Conexión con un teléfono inteligente" en la página 7.

Uso del CD-ROM de instalación

Haga doble clic en EasySetup.exe en el CD-ROM y después continúe desde el paso 3. Si no tiene una conexión a Internet, abra la carpeta win en el CD-ROM y haga doble clic en SETUP.exe. Esto instalará el controlador de la impresora.

7-b

Conexión con un teléfono inteligente

Si utiliza varios teléfonos inteligentes, realice estos pasos en cada teléfono inteligente.

1 Instale la aplicación "Canon PRINT Inkjet/SELPHY" en su teléfono inteligente.

• Busque "Canon PRINT" en App Store o Google Play.
• Acceda al sitio web Canon para descargar la aplicación.

2 Abra la configuración de Wi-Fi de su teléfono inteligente. Compruebe que aparezca el nombre de red (SSID) que empieza con "Canon_ij_".

(Ejemplo de la pantalla de iOS)

El nombre de red (SSID) que empieza con "Canon_ij_"

• Si se muestra "Canon_ij_" continúe en el paso 3.
• Si no se muestra "Canon_ij_" continúe en el paso 4.

3 Toque el nombre de red (SSID) que empieza con "Canon_ij_".
4 Abra la aplicación instalada y luego siga las instrucciones en la aplicación para agregar su impresora.

Cuando haya agregado la impresora, podrá imprimir desde su teléfono inteligente.

Para imprimir fotos, consulte "Carga de papel fotográfico" en la página 8.

Carga de papel fotográfico

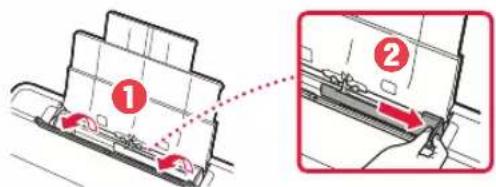

1 Extienda el soporte del papel.

2 Abra la cubierta de la ranura de alimentación y deslice la guía del papel del lado derecho totalmente hacia la derecha.

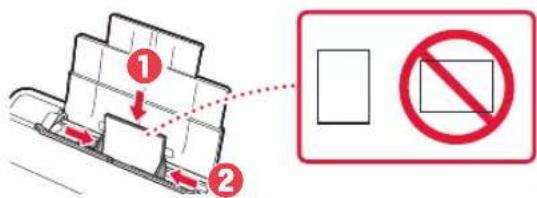

3 Cargue varias hojas de papel fotográfico con la cara de impresión hacia arriba y deslice la guía del papel lateral contra el borde de la pila de papel.

4 Cierre la cubierta de la ranura de alimentación.

5 Cuando se muestre Registre la información de papel de la bandeja posterior (Save the rear tray paper information) en la pantalla de la impresora, pulse el botón OK.

6 Seleccione el tipo y tamaño de papel y pulse el botón OK.

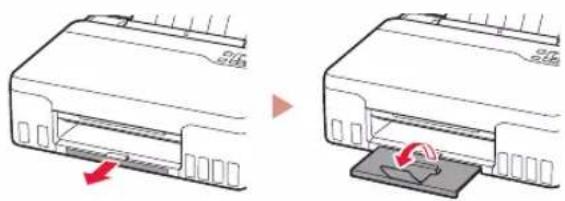

7 Extienda la bandeja de salida del papel.

Transporte de la impresora

Cuando vaya a transportar la impresora, compruebe lo siguiente. Consulte el Manual en línea para obtener más información.

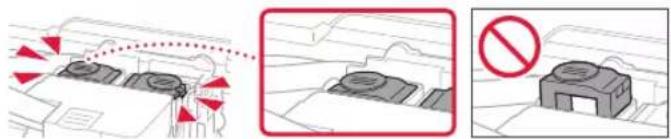

Compruebe que ambos botones de unión se hayan presionado hacia abajo completamente para evitar derrames de tinta.

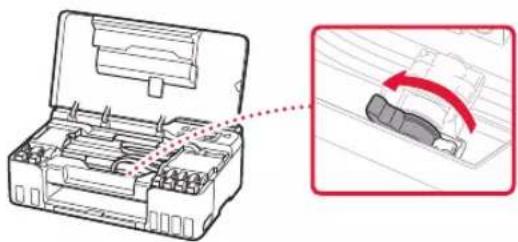

Compruebe que la palanca de válvula de tinta esté en la posición cerrada.

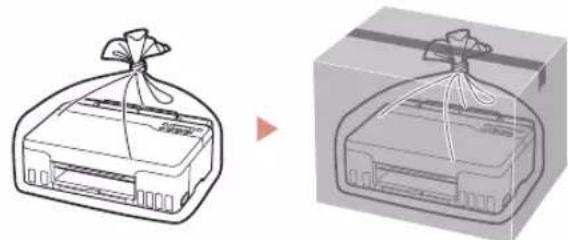

Embale la impresora en una bolsa de plástico por si hay derrames de tinta.

• Embale la impresora en una caja resistente y de modo que no quede boca abajo. Utilice suficiente material de protección para garantizar un transporte seguro.
• No incline la impresora. De lo contrario, es posible que la tinta se derrame.
• Manipule con cuidado y asegúrese de que la caja permanece en una superficie plana y que NO se coloca boca abajo o de lado, ya que la impresora podría dañarse y la tinta de la impresora, derramarse.
• Cuando se ocupe del transporte de la impresora una empresa de mensajería, marque la caja con "ESTE LADO ARRIBA" para mantener la impresora con la parte inferior abajo. Márquela también con "FRÁGIL" o "MANEJAR CON CUIDADO".

7 Feche a tampa superior.

9 Feche a tampa superior.

Para imprimir fotos, consulte "Colocando Papel Fotográfico" na página 8.

Colocando Papel Fotográfico

1 Abra o suporte de papel.
