PIXMA G540 - принтер CANON - Бесплатное руководство пользователя

Тип продукта	Струйный принтер
Бренд	Canon
Модель	PIXMA G540
Технология печати	Струйная
Подключение	Wi-Fi, USB
Основные функции	Печать, система перезаправляемых чернил с бутылками
Тип чернил	Бутылки с чернилами: BK (черный), C (голубой), M (пурпурный), Y (желтый), GY (серый)
Дисплей	Да, с кнопками навигации
Электропитание	От сети (шнур питания в комплекте)
Содержимое коробки	Печатающие головки (L и R), бутылки с чернилами, шнур питания, установочный CD-ROM, руководство по безопасности, руководство по началу работы
Первоначальная установка	Удаление упаковочных материалов, установка печатающих головок, заливка чернил, загрузка бумаги
Настройка сети	Через http://ij.start.canon или приложение Canon PRINT
Поддержка бумаги	Обычная бумага, фотобумага; задний лоток
Обслуживание	Не наклонять при перемещении, избегать утечек чернил; немедленно очищать брызги
Безопасность	Меры предосторожности против брызг чернил; обращайтесь с печатающими головками осторожно
Запасные части	Печатающие головки, бутылки с чернилами
Распространенные коды ошибок	1890 (остался защитный материал), 1470/1471 (головки установлены неправильно), 5200 (подготовка чернил не завершена)

Часто задаваемые вопросы - PIXMA G540 CANON

Как установить печатающие головки на Canon PIXMA G540?

Откройте верхнюю крышку, затем крышку блокировки. Достаньте каждую печатающую головку (L и R) из упаковки, снимите этикетку и оранжевую ленту. Вставьте головку L слева, а головку R справа. Закройте крышку блокировки до щелчка, затем нажмите обе смешанные кнопки до щелчка. Закройте верхнюю крышку.

Как залить чернила в резервуары?

Откройте верхнюю крышку и колпачок картриджа соответствующего цвета. Держите бутылку с чернилами строго вертикально, снимите колпачок. Совместите сопло с отверстием, медленно переверните и нажмите, чтобы чернила потекли. Аккуратно извлеките, закройте колпачок картриджа. Повторите для каждого цвета: BK, C, M, Y, GY.

Как подключить принтер к компьютеру?

Перейдите на сайт http://ij.start.canon на компьютере. Выберите «Настройка», введите «PIXMA G540», нажмите «Начать». Следуйте инструкциям для загрузки и запуска файла. Вы также можете использовать прилагаемый установочный CD-ROM.

Как подключить принтер к смартфону?

Установите приложение Canon PRINT Inkjet/SELPHY из App Store или Google Play. Откройте настройки Wi-Fi смартфона и подключитесь к сети, начинающейся с Canon_ij_. Откройте приложение и следуйте инструкциям для добавления принтера.

Что делать, если появляется код ошибки 1890?

Код 1890 означает, что внутри остался защитный материал. Откройте верхнюю крышку, удалите оставшуюся оранжевую ленту или упаковочный материал, затем закройте. Ошибка должна исчезнуть.

Как загрузить бумагу в принтер?

Разверните опору бумаги. Откройте крышку подающего отсека и сдвиньте правую направляющую бумаги вправо. Загрузите не менее 2 листов обычной бумаги A4 или Letter, стороной для печати вверх. Сдвиньте направляющую к стопке, закройте крышку и разверните выходной лоток.

Как безопасно переместить принтер?

Убедитесь, что смешанные кнопки полностью нажаты для предотвращения утечек. Проверьте, что рычаг клапана чернил находится в закрытом положении. Упакуйте принтер в полиэтиленовый пакет, затем в прочную картонную коробку с защитным материалом, ориентируя дном вниз. Не наклоняйте принтер.

Как использовать установочный CD-ROM?

Вставьте CD-ROM в привод компьютера. Откройте папку и дважды щелкните на EasySetup.exe. Следуйте инструкциям. Если у вас нет подключения к Интернету, откройте папку 'win' и дважды щелкните на SETUP.exe для установки драйвера принтера.

Какое приложение использовать для печати со смартфона?

Официальное приложение — Canon PRINT Inkjet/SELPHY. Бесплатно доступно в App Store (iOS) и Google Play (Android). Оно позволяет настроить принтер и печатать документы и фотографии.

Как загрузить фотобумагу?

Разверните опору бумаги, откройте крышку отсека и сдвиньте направляющую вправо. Загрузите несколько листов фотобумаги стороной для печати вверх, отрегулируйте направляющую. Закройте крышку. На экране выберите формат и тип бумаги (например, 10x15 см, глянцевая), затем нажмите OK. Разверните выходной лоток.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PIXMA G540 CANON

Руководство по началу работы

В первую очередь прочтите документ Информация о безопасности и важные сведения (приложение).

Установка принтера......стр. 1

Подключение к компьютеру, смартфону или планшету......стр. 6

Удерживание принтера

Як тримати принтер

جمل الطابعة

Для настройки посетите сайт по URL-адресу

https://ij.start.canon

или отсканируйте код с помощью мобильного устройства

- Следуйте приведенным ниже инструкциям, если подключение к Интернету отсутствует.

1. Содержимое коробки

• Печатающие головки

L

R

• Флаконы с чернилами
• Кабель питания
• Установочный компакт-диск
- Информация о безопасности и важные сведения
- Руководство по началу работы (это руководство)

2. Снятие упаковочных материалов

1 Снимите и утилизируйте любые упаковочные материалы и оранжевую ленту.

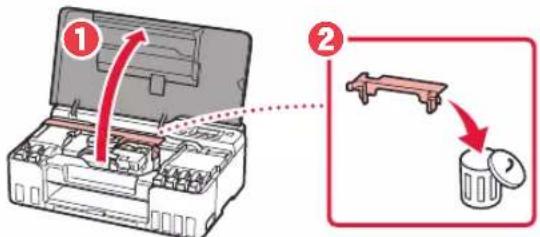

2 Откройте верхнюю крышку, снимите и утилизируйте оранжевую ленту и защитный материал из внутренней части.

3. Установка печатающих головок

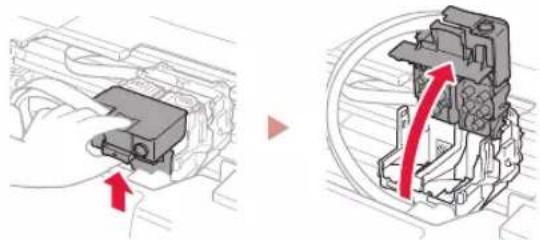

1 Откройте фиксирующую крышку печатающей головки.

2 Извлеките каждую печатающую головку из упаковки и удалите этикетку.

L R

L R

3 Удалите оранжевую ленту.

L R

L R

Настройка принтера

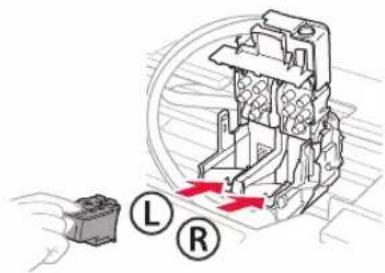

4 Вставьте печатающую головку L слева и печатающую головку R справа.

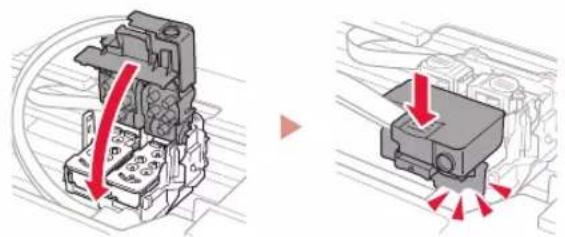

5 Закройте фиксирующую крышку печатающей головки и прижмите вниз до щелчка.

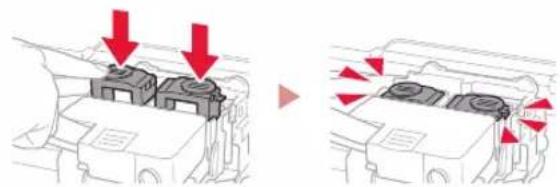

6 Нажмите до упора (щелчка) обе соединительные кнопки.

7 Закройте верхнюю крышку.

4. Включение принтера

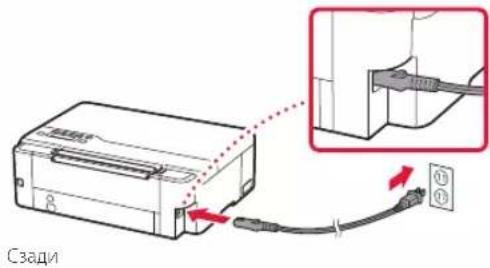

1 Подключите кабель питания.

2 Нажмите кнопку ВКЛ (ON).

3 При появлении показанного ниже экрана выберите язык с помощью кнопок ◀ и ▶, а затем нажмите кнопку OK.

Если на экране появится сообщение об ошибке, см. раздел «Если на экране отображается сообщение об ошибке (код поддержки)» на стр. 5 и следуйте инструкциям.

5. Заливка чернил

Внимание!

Этот продукт требует осторожного обращения с чернилами. При заполнении чернильных контейнеров чернила могут разбрызгаться. Если чернила попадут на одежду или другие вещи, они могут не отстираться.

1 Откройте верхнюю крышку.

2 Откройте серый колпачок контейнера в левой части принтера.

3 Держите GY (серый) флакон с чернилами вертикально и осторожно отверните колпачок флакона, чтобы снять его.

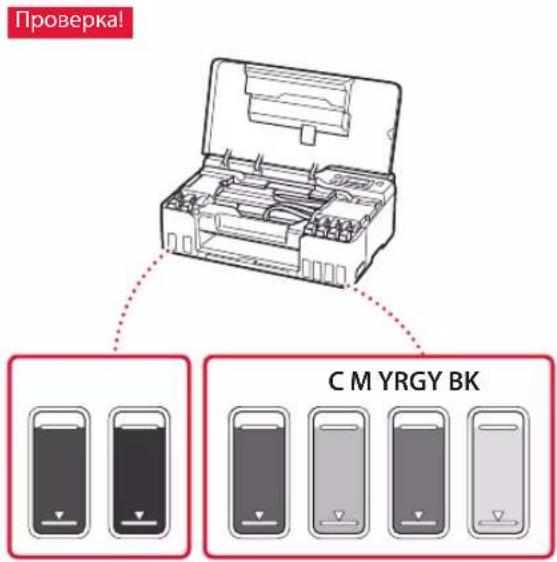

Проверка!

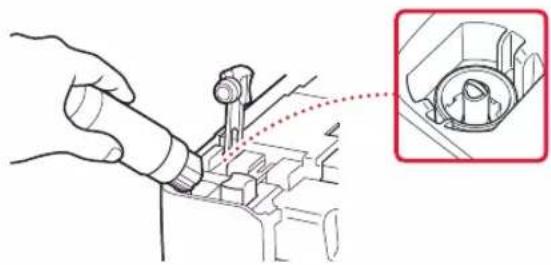

4 Совместите наконечник флакона с чернилами с впускным отверстием.

5 Медленно переверните флакон с чернилами вверх дном и прижмите его вниз, чтобы вылить чернила.

- Если чернила не выливаются, аккуратно достаньте флакон с чернилами и попробуйте выполнить эту операцию еще раз.

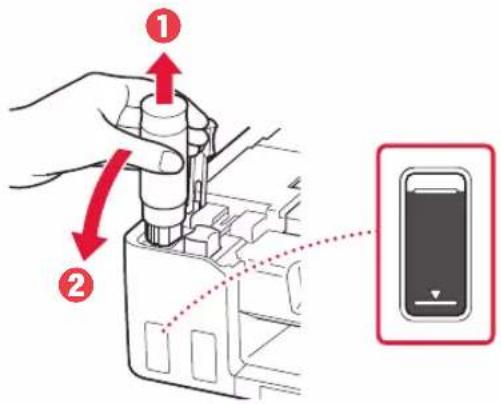

6 Осторожно извлеките флакон с чернилами из впускного отверстия.

- Будьте осторожны, чтобы не пролить чернила.

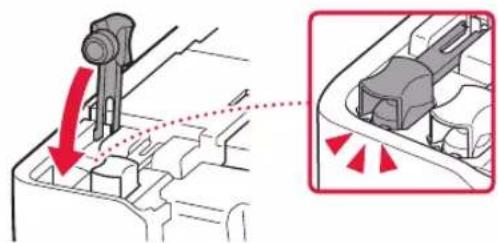

7 Осторожно установите на место колпачок контейнера.

8 Повторите действия с 2 по 7, чтобы налить все чернила разных цветов в чернильные контейнеры для каждого цвета.

- Заливайте поставляемые чернила в соответствии с цветом колпачка контейнера.

9 Закройте верхнюю крышку.

10 Используйте кнопки ◀ и ▶ для выбора Да (Yes), а затем нажмите кнопку OK.

6. Загрузка бумаги

1 Используйте кнопки ◀ и ▶ для выбора Да (Yes), а затем нажмите кнопку OK.

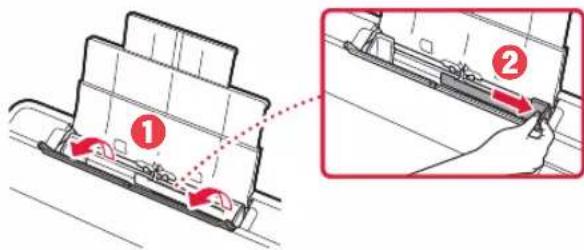

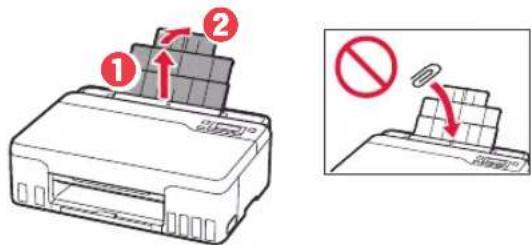

2 Выдвиньте упор для бумаги.

3 Откройте крышку отверстия для подачи и передвиньте правую направляющую бумаги вправо до упора.

• Загрузите 2 или более листов обычной бумаги формата Letter или A4.
• Сдвиньте боковую направляющую бумаги к краю стопки бумаги.

5 Закройте крышку отверстия для подачи.

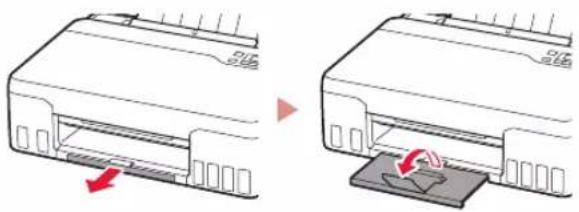

6 Выдвиньте лоток приема бумаги.

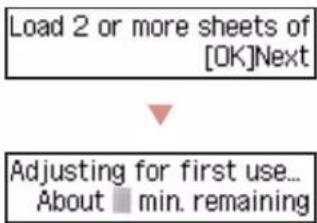

7 Следуйте инструкциям на экране, а затем нажмите кнопку OK.

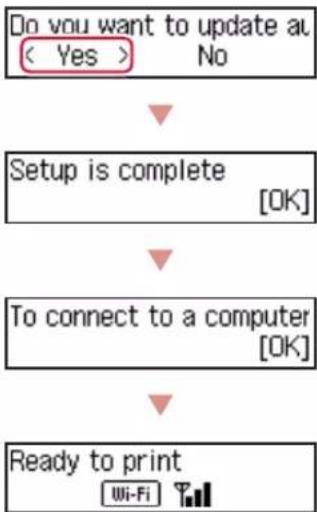

- Подождите немного, пока не появится показанный ниже экран.

→ Перейдите к следующей странице.

Если на экране отображается сообщение об ошибке (код поддержки)

Код поддерж. (Support code)

Проверьте код поддержки и следуйте инструкциям, если отображаемый код указан ниже.

1890

Защитный материал не снят.

«2. Снятие упаковочных материалов» на стр. 1

1470/1471

Печатающие головки установлены неправильно.

«3. Установка печатающих головок» на стр. 1

1474

Печатающие головки установлены неправильно.

Закройте рычажок чернильного клапана и поменяйте местами левую и правую печатающие головки.

«3. Установка печатающих головок» на стр. 1

5200

Подготовка системы подачи чернил не выполнена. Нажмите кнопку ВКЛ (ON), чтобы перезапустить принтер, а затем см. раздел «5. Заливка чернил» на стр. 3.

В любом другом случае см. Онлайн-руководство.

Какое устройство вы подключаете?

Компьютер

Компьютер и смартфон

7-a

Подключение к компьютеру

Если вы используете несколько компьютеров, выполните эти действия на каждом компьютере.

1 Откройте на своем компьютере сайт Canon.

https://ij.start.canon

2 Выберите Настройка.
3 Введите имя модели своего принтера и щелкните Перейти.
4 Щелкните Начать.
5 Щелкните (В) Подключение к компьютеру / смартфону.

• Действия ниже касаются пользователей Windows.
6 Щелкните Загрузить.
7 Запустите загруженный файл.

• Следуйте инструкциям на экране. Это может занять некоторое время.
• Для подключения к смартфону см. раздел «7-b. Подключение к смартфону» на стр. 7.

С помощью установочного компакт-диска

Дважды щелкните файл EasySetup.exe на установочном компакт-диске, а затем продолжите с шага 3. При отсутствии подключения к Интернету откройте папку win на установочном компакт-диске и дважды щелкните файл SETUP.exe. После этого будет установлен драйвер принтера.

7-b

Подключение к смартфону

Если вы используете несколько смартфонов, выполните эти действия на каждом смартфоне.

1 Установите на смартфон приложение «Canon PRINT Inkjet/SELPHY».

- Найдите приложение «Canon PRINT» в магазине App Store или Google Play.

- Откройте на компьютере сайт Canon для загрузки приложения.

2 Откройте на смартфоне настройки Wi-Fi. Убедитесь, что появилось имя сети (SSID), которое начинается с «Canon_ij_».

(Пример экрана iOS)

Имя сети (SSID), которое начинается с «Canon_ij_»

• Если появится «Canon_ij_», -перейдите к действию 3.
• Если «Canon_ij_» не появится, перейдите к действию 4.

3 Коснитесь имени сети (SSID), которое начинается с «Canon_ij».
4 Откройте установленное приложение и следуйте инструкциям на экране в приложении, чтобы добавить принтер.

Добавив принтер, вы можете печатать со смартфона.

Чтобы печатать фотографии, см. раздел «Загрузка фотобумаги» на стр. 8.

Загрузка фотобумаги

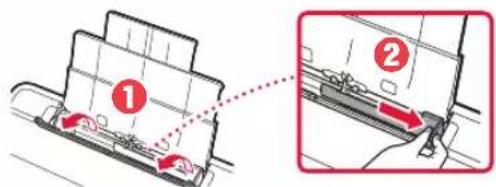

1 Выдвиньте упор для бумаги.

2 Откройте крышку отверстия для подачи и передвиньте правую направляющую бумаги вправо до упора.

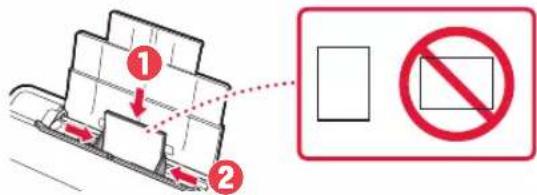

3 Загрузите несколько листов фотобумаги стороной для печати вверх и сдвиньте боковую направляющую бумаги к краю стопки бумаги.

4 Закройте крышку отверстия для подачи.

5 Когда на экране принтера появится сообщение Регистрация сведений о бумаге в заднем лотке (Save the rear tray paper information), нажмите кнопку OK.

6 Выберите тип и размер бумаги, а затем нажмите кнопку OK.

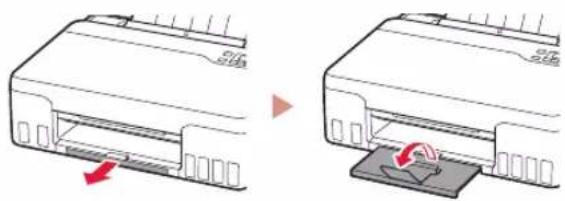

7 Выдвиньте лоток приема бумаги.

Перемещение принтера

При перемещении принтера проверьте следующее. Для получения подробных сведений см. Онлайн-руководство.

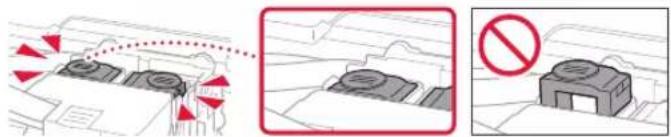

Во избежание утечки чернил убедитесь, что обе соединительные кнопки нажаты до упора.

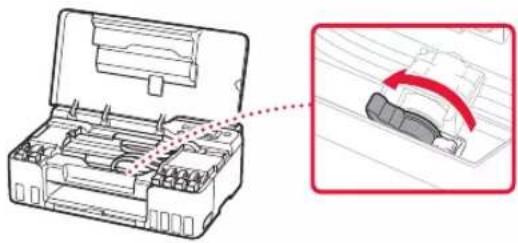

Убедитесь, что рычажок чернильного клапана находится в закрытом положении.

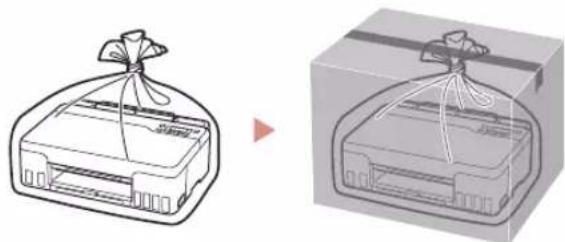

В случае утечки чернил поместите принтер в пластиковый пакет.

- Упакуйте принтер в твердую коробку, поместив его нижнюю часть на дно коробки и используя достаточное количество защитного материала для безопасной транспортировки.

- Не наклоняйте принтер. Чернила могут вытечь.

- Обращайтесь с коробкой осторожно и следите за тем, чтобы коробка лежала ровно и НЕ была перевернута вверх дном или на бок, поскольку в этом случае возможно повреждение принтера или утечка чернил.

- Позаботьтесь о том, чтобы во время транспортировки принтера транспортной компанией на грузовую тару с принтером была нанесена маркировка «ЭТОЙ СТОРОНОЙ ВВЕРХ» для обеспечения транспортировки принтера нижней частью вниз. Кроме того, нанесите маркировку «ХРУПКОЕ» или «ОБРАЩАТЬСЯ С ОСТОРОЖНОСТЬЮ!».
