Quattro Air - Appareil médical respiratoire ResMed - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Masque nasal (oronasal) pour ventilation à pression positive
Marque	ResMed
Modèle	Quattro Air
Tailles disponibles	Très petit, Petit, Médium, Grand
Dimensions (masque assemblé sans harnais)	Très petit : 150 x 103 x 106 mm ; Petit : 152 x 103 x 107 mm ; Médium : 166 x 103 x 107 mm ; Grand : 172 x 103 x 107 mm
Espace mort physique	222 ml (avec coussin grand)
Pression de traitement	3 à 40 cm H₂O
Résistance avec VAA fermée	0,2 cm H₂O à 50 l/min ; 0,9 cm H₂O à 100 l/min
Résistance avec VAA ouverte (inspiration/expiration à 50 l/min)	Inspiration : 0,6 cm H₂O ; Expiration : 1,0 cm H₂O
Niveau sonore	Puissance acoustique : 28 dBA ; Pression à 1 m : 20 dBA (incertitude 3 dBA)
Conditions de fonctionnement	Température : +5 °C à +40 °C ; Humidité : 15 % à 95 % HR (sans condensation)
Conditions de stockage et transport	Température : -20 °C à +60 °C ; Humidité : max 95 % HR (sans condensation)
Entretien et nettoyage	Quotidien : démontage, lavage à la main avec savon doux (eau tiède ~30 °C), rinçage, séchage à l'abri du soleil. Hebdomadaire : lavage du harnais. Utiliser une brosse à poils doux pour les orifices de ventilation.
Sécurité	Valve anti-asphyxie intégrée ; orifices de ventilation ne doivent pas être obstrués ; utilisation uniquement avec appareil sous tension ; attention à l'oxygène (risque d'incendie).
Pièces détachées et réparabilité	Coude, harnais, bulle, entourage rigide. Remplacer tout composant endommagé. Pas de réparation possible par l'utilisateur.
Compatibilité appareils	Appareils PPC ou aide inspiratoire avec PEP ResMed (sélectionner « FACIAL » ou « MIR FF »). Liste complète sur www.resmed.com.
Usage prévu	Patients (>30 kg) sous prescription de pression positive ; usage multiple par un seul patient à domicile ou plusieurs patients en milieu médical.
Matériaux	Sans PVC, DEHP, phtalates, ni latex de caoutchouc naturel.
Garantie	Conforme à la directive européenne 1999/44/CE et aux lois nationales.
Élimination	Peut être jeté avec les ordures ménagères (ne contient pas de substances dangereuses).

FOIRE AUX QUESTIONS - Quattro Air ResMed

Comment choisir la bonne taille de masque Quattro Air ?

Le masque existe en quatre tailles : très petit, petit, médium et grand. Utilisez le gabarit fourni par votre prestataire de soins ou comparez les dimensions du masque avec votre visage. Un mauvais ajustement peut causer des fuites ou de l'inconfort.

Pourquoi mon masque fuit-il au niveau du visage ?

Les fuites peuvent être dues à un mauvais serrage des sangles, une taille inadaptée, une membrane pliée ou un entourage rigide mal assemblé. Réajustez le masque en suivant les instructions, sans trop serrer. Si le problème persiste, vérifiez la taille et l'assemblage.

Comment nettoyer correctement le masque Quattro Air ?

Démontez tous les composants. Lavez-les à la main dans de l'eau tiède (~30 °C) avec un savon doux. Rincez abondamment à l'eau potable et séchez à l'abri du soleil. Nettoyez les orifices de ventilation avec une brosse à poils doux. Le harnais se nettoie à la main une fois par semaine.

À quelle fréquence dois-je remplacer les pièces du masque ?

Remplacez immédiatement tout composant endommagé (fissures, déchirures, décoloration). En usage normal, il est recommandé de changer le masque tous les 6 à 12 mois, selon l'usure et les recommandations du fabricant.

Puis-je utiliser le masque avec un appareil d'une autre marque que ResMed ?

Le masque est conçu pour être utilisé avec des appareils de PPC ou d'aide inspiratoire avec PEP. Consultez la liste de compatibilité sur le site ResMed ou vérifiez auprès de votre clinicien. Utiliser un appareil incompatible peut compromettre l'efficacité du traitement.

Que faire si le masque est inconfortable ou trop serré ?

Un serrage excessif est la cause la plus fréquente d'inconfort. La membrane de la bulle doit reposer sur le visage sans plis. Ajustez les sangles uniformément et juste assez pour obtenir une étanchéité. Si l'inconfort persiste, vérifiez la taille du masque.

Le masque fait du bruit, que dois-je vérifier ?

Un bruit anormal peut provenir d'un coude mal monté ou d'orifices de ventilation obstrués. Retirez le coude et remontez-le correctement. Nettoyez les orifices avec une brosse à poils doux. Si le bruit persiste, contactez votre prestataire.

Puis-je utiliser le masque sans que l'appareil soit en marche ?

Non, le masque ne doit être porté que lorsque l'appareil est sous tension et produit un débit d'air. Lorsque l'appareil est éteint, la valve anti-asphyxie permet de respirer l'air ambiant, mais une réinhalation de CO2 peut se produire. Il est déconseillé de porter le masque sans pression.

Comment utiliser le masque avec de l'oxygène supplémentaire ?

Si vous utilisez de l'oxygène, assurez-vous que l'arrivée d'oxygène est fermée lorsque l'appareil est éteint pour éviter tout risque d'incendie. L'oxygène est inflammable : ne fumez pas et éloignez les flammes. La concentration d'oxygène inhalé peut varier selon les réglages.

Que faire en cas de réaction cutanée ou d'irritation ?

Cessez immédiatement d'utiliser le masque et consultez un médecin ou un spécialiste du sommeil. Nettoyez régulièrement le masque pour éviter l'accumulation de sébum. Vérifiez que la taille et l'ajustement sont adaptés.

MODE D'EMPLOI Quattro Air ResMed

Merci d'avoir choisi l'Quattro Air. Ce document indique comment utiliser les masques Quattro Air et Quattro Air for Her, désignés par Quattro Air dans le présent manuel. Le harnais de l'Quattro Air est bleu, alors que celui de l'Quattro Air for Her est rose.

Utilisation de ce guide

Veuillez lire le guide dans son intégralité avant d'utiliser cet appareil. Les instructions doivent être lues en consultant les illustrations au début et à la fin de ce guide.

Usage prévu

L'appareil Quattro Air est un accessoire non invasif utilisé pour acheminer au patient le débit d'air (avec ou sans adjonction d'oxygène) produit par un appareil à pression positive tel qu'un appareil de PPC ou d'aide inspiratoire avec PEP.

L'appareil Quattro Air est prévu pour :

• une utilisation par des patients (poids > 30 kg) à qui un traitement par pression positive a été prescrit ;
• un usage multiple par un seul patient à domicile ou un usage multiple par plusieurs patients en milieu médical.

AVERTISSEMENTS D'ORDRE GÉNÉRAL

• Le masque doit être utilisé sous le contrôle d'une personne qualifiée si le patient n'est pas en mesure de l'enlever de lui-même. Le masque peut ne pas convenir aux patients sujets aux vomissements.

• L'ensemble coude et valve possède des caractéristiques de sécurité spécifiques. Le masque ne doit pas être porté si la valve est endommagée, auquel cas elle n'est pas en mesure de remplir sa fonction de sécurité. Le coude doit être remplacé si la valve est endommagée, déformée ou déchirée.

• Les orifices de ventilation ne doivent jamais être obstrués.

• Le masque doit être utilisé uniquement avec les appareils de PPC ou d'aide inspiratoire avec PEP recommandés par un médecin ou un kinésithérapeute respiratoire.
• Le masque ne doit être porté que si l'appareil est sous tension. Une fois le masque en place, s'assurer que l'appareil produit un débit d'air.

Explication : les appareils de PPC et d'aide inspiratoire avec PEP sont conçus pour une utilisation avec des masques (ou raccords) spéciaux possédant des orifices de ventilation qui permettent l'écoulement continu de l'air hors du masque. Lorsque l'appareil est sous tension et qu'il fonctionne correctement, de l'air propre provenant de l'appareil expulse l'air expiré via les orifices du masque. Lorsque l'appareil est hors tension, la valve du masque est ouverte pour permettre au patient de respirer l'air ambiant. Toutefois, un niveau plus important d'air expiré peut être réinhalé lorsque l'appareil est hors tension. Cela vaut pour la plupart des masques faciaux utilisés avec des appareils de PPC ou d'aide inspiratoire avec PEP.

- Prendre toutes les précautions applicables lors de l'adjonction d'oxygène.

- L'arrivée d'oxygène doit être fermée lorsque l'appareil de PPC ou d'aide inspiratoire avec PEP n'est pas en marche afin d'empêcher l'oxygène inutilisé de s'accumuler dans le boîtier de l'appareil et de créer un risque d'incendie.

- L'oxygène est inflammable. Veiller à ne pas fumer ni approcher de flamme nue de l'appareil lors de l'utilisation d'oxygène. L'oxygène ne doit être utilisé que dans un endroit bien aéré.

- Lorsque l'adjonction d'oxygène est délivrée à un débit fixe, la concentration de l'oxygène inhalé varie en fonction des réglages de pression, de la respiration du patient, du masque, du point d'arrivée de l'oxygène et du niveau de fuite. Cet avertissement s'applique à la plupart des types d'appareils de PPC ou d'aide inspiratoire avec PEP.

• Les caractéristiques de votre masque sont fournies afin que votre clinicien puisse vérifier que celui-ci est compatible avec votre appareil de PPC ou d'aide inspiratoire avec PEP. L'utilisation du masque en dehors de ses caractéristiques ou avec des appareils incompatibles peut compromettre son étanchéité et son confort ainsi que l'efficacité du traitement, et les fuites ou des variations du niveau de fuite peuvent affecter le fonctionnement de l'appareil de PPC ou d'aide inspiratoire avec PEP.
• En cas de réaction indésirable QUELCONQUE au masque, cesser de l'utiliser et consulter un médecin ou un spécialiste du sommeil.
• L'utilisation d'un masque peut provoquer des douleurs dans les dents, les gencives ou la mâchoire ou aggraver un problème dentaire existant. Si ces symptômes apparaissent, consulter un médecin ou un dentiste.
• Comme c'est le cas avec tous les masques, une réinhalation peut se produire à une pression PPC basse.
• Consulter le manuel d'utilisation de l'appareil de PPC ou d'aide inspiratoire avec PEP pour davantage d'informations sur les réglages et le fonctionnement.
• Retirer l'intégralité de l'emballage avant d'utiliser le masque.

Utilisation de votre masque

Si vous utilisez le masque avec un appareil de PPC ou d'aide inspiratoire avec PEP ResMed disposant d'une fonction de sélection du masque, veuillez consulter la partie Caractéristiques techniques de ce manuel utilisateur pour davantage d'informations sur cette fonction.

Pour une liste complète des appareils compatibles avec ce masque, veuillez consulter la liste de compatibilité appareil/masque sur le site www.resmed.com dans la page Produits sous la rubrique SAV et assistance. Si vous n'avez pas accès à Internet, veuillez contacter votre représentant ResMed.

Utilisez un raccord conique standard si des relevés de pression et/ou un apport additionnel en oxygène sont nécessaires.

Mise en place

1. Pour retirer le coude du masque, appuyez sur les boutons latéraux et tirez sur le coude.
2. Avec les deux sangles inférieures du harnais détachées, maintenez le masque sur votre visage et passez le harnais par-dessus votre tête. Assurez-vous que l'étiquette à l'arrière du harnais est bien tournée vers l'extérieur lorsque vous mettez en place le harnais.
3. Défaites les bandes de fixation sur les sangles supérieures du harnais. Tirez sur les sangles uniformément jusqu'à ce que le masque soit stable et positionné comme illustré. Attachez à nouveau les bandes de fixation.
4. Faites passer les sangles inférieures sous vos oreilles et dans les crochets inférieurs de l'entourage rigide pour fixer le harnais.
5. Défaites les bandes de fixation sur les sangles inférieures du harnais. Tirez sur les sangles uniformément jusqu'à ce que le masque appuie fermement contre le menton. Attachez à nouveau les bandes de fixation.
6. Raccordez le circuit respiratoire de votre appareil au coude. Pour raccorder le coude au masque, appuyez sur les boutons latéraux et enclenchez le coude dans le masque. Démarrez votre appareil pour provoquer un débit d'air.
7. Défaites les bandes de fixation sur les sangles supérieures du harnais. Ajustez de nouveau les sangles uniformément et juste suffisamment pour obtenir une étanchéité. Attachez à nouveau les bandes de fixation. Un serrage excessif peut provoquer des fuites.
8. Le masque et le harnais doivent être positionnés comme indiqué sur l'illustration.

Retrait de votre masque

1. Détachez une ou les deux sangles inférieures du harnais des crochets.
2. Retirez le masque de votre visage et passez-le par-dessus votre tête.

Démontage

1. Décrochez les sangles supérieures du harnais de l'entourage rigide. Il n'est pas nécessaire de défaire les bandes de fixation.
2. Pour retirer le coude du masque, appuyez sur les boutons latéraux et tirez sur le coude. Retirez le coude du circuit respiratoire.
3. Tout en tenant le bas du crochet, tirez sur le coin de l'entourage rigide et écartez-le légèrement du côté du masque.
4. Retirer l'entourage rigide du reste du masque.

Remontage

1. Appuyez sur l'entourage rigide pour l'insérer dans le reste du masque, en vous assurant qu'il s'enclenche bien dans les coins supérieurs et inférieurs.
2. Attachez les sangles supérieures du harnais à l'entourage rigide en formant une boucle autour de chacun des crochets supérieurs du harnais. Vérifiez que le logo ResMed du harnais est bien dirigé vers l'extérieur.
3. Raccordez le coude au circuit respiratoire. Pour raccorder le coude et le circuit respiratoire au masque, appuyez sur les boutons latéraux et enclenchez le coude dans le masque. Tirez sur le coude pour vérifier qu'il est bien enclenché dans le masque.

Nettoyage de votre masque à domicile

Nettoyez le masque et le harnais à la main en les frottant légèrement dans de l'eau tiède (30 °C environ) à l'aide d'un savon doux. Rincez soigneusement tous les composants à l'eau potable et laissez-les sécher à l'abri de la lumière directe du soleil.

AVERTISSEMENT

Systématiquement respecter les instructions de nettoyage et utiliser un savon doux. Certains produits de nettoyage peuvent endommager le masque, ses composants et leur fonctionnement, ou laisser des vapeurs résiduelles nocives qui peuvent être inhalées si les composants ne sont pas correctement rincés.

ATTENTION

En cas de détérioration visible de l'un des composants du système (p. ex. fissures, décoloration, déchirures, etc.), le composant en question doit être jeté et remplacé.

Quotidien/après chaque utilisation :

• Démontez les composants du masque en suivant les instructions de démontage.
• Nettoyez soigneusement chaque composant du masque (sauf le harnais) en frottant légèrement avec de l'eau tiède (environ 30 °C) et un savon doux.
• Pour optimiser l'étanchéité du masque, retirez toute trace de sébum de la bulle après utilisation.
• Utilisez une brosse à poils doux pour nettoyer les orifices de ventilation.
• Procédez à un contrôle visuel de chaque composant du masque et, si nécessaire, répétez l'opération de nettoyage jusqu'à ce que les composants vous semblent propres.
• Rincez soigneusement tous les composants à l'eau potable et laissez-les sécher à l'abri de la lumière directe du soleil.
• Lorsque tous les composants sont secs, remontez le masque en suivant les instructions de remontage.

Hebdomadaire :

- Nettoyez le harnais à la main.

Retraitement du masque entre les patients

Ce masque doit être retraité entre les patients. Les instructions de nettoyage, de désinfection et de stérilisation sont disponibles dans le Guide de désinfection et de stérilisation que vous trouverez sur le site Web de ResMed (www.resmed.com/masks/sterilization). Si vous n'avez pas accès à Internet, veuillez contacter votre représentant ResMed.

Dépannage

Problème/cause possible Solution

Le masque n'est pas confortable
Les sangles du harnais sont trop serrées. La membrane de la bulle est conçue pour se gonfler et reposer sur le visage afin d'assurer une étanchéité confortable sans serrage excessif du harnais. Serrez les sangles uniformément. Vérifiez que les sangles du harnais ne sont pas trop serrées, que la bulle n'est pas écrasée et qu'elle ne présente aucun pli.
Le masque n'est peut-être pas de la bonne taille.	Contactez votre prestataire de soins pour qu'il vérifie la taille de votre visage par rapport au gabarit du masque. La taille requise peut varier d'un modèle de masque à un autre.
Le masque fait trop de bruit
Le coude n'est pas monté correctement. Retirez le coude du masque et remontez-le en suivant les instructions.
Les orifices de ventilation sont partiellement ou totalement obstrués.	Nettoyez-les à l'aide d'une brosse à poils doux pour éliminer l'obstruction.
Le masque fuit au niveau du visage
La membrane de la bulle présente des plis. Réajustez votre masque en suivant les instructions. Veillez à bien mettre la bulle en place sur le visage avant de faire passer le harnais par-dessus votre tête. Évitez de faire glisser le masque sur le visage lors de la mise en place du harnais, car cela risque d'entraîner le plissage ou l'entortillement de la bulle.
Le masque n'est peut-être pas de la bonne taille.	Contactez votre prestataire de soins pour qu'il vérifie la taille de votre visage par rapport au gabarit du masque. La taille requise peut varier d'un modèle de masque à un autre.
L'entourage rigide n'est pas correctement mis en place.	Retirez le reste du masque de l'entourage rigide, puis réassemblez-les en suivant les instructions.

Caractéristiques techniques

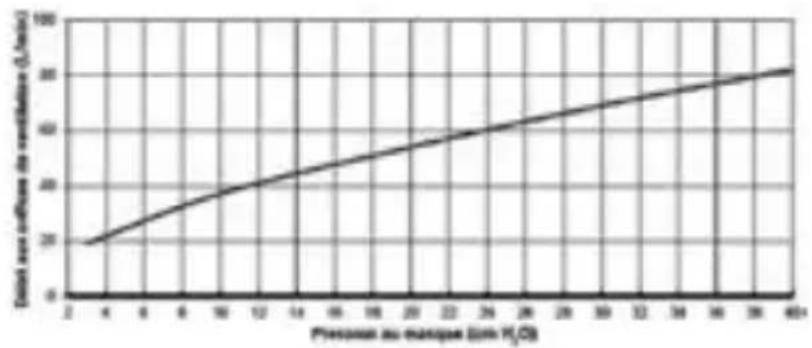

Courbe pression/débit Le masque possède une ventilation passive afin d'éviter toute réinhalation. En raison des différences de fabrication, le débit aux orifices de ventilation peut varier.

Pression (cm H2O)	Débit (l/min)
3	19
4	22
8	32
10 37
12 41
16 48
20 54
24 60
28 66
30 69
32 72
36 77
40 82

Informations concernant l'espace mort	L'espace mort physique correspond au volume vide entre le masque et l'extrémité de la pièce pivotante. Avec les coussins grands, il est de 222 ml.
Pression de traitement	De 3 à 40 cm H_2O
Résistance avec la valve anti-asphyxie (VAA) fermée	Chute de pression mesurée (nominale)à 50 l/min : 0,2 cm H_2O à 100 l/min : 0,9 cm H_2O
Résistance inspiratoire et expiratoire avec la valve anti-asphyxie (VAA) ouverte	Inspiration à 50 l/min 0,6 cm H_2O Expiration à 50 l/min 1,0 cm H_2O
Conditions ambiantes	Température de fonctionnement : de +5 °C à +40 °CHumidité de fonctionnement : de 15% à 95% d'humidité relative (sans condensation)Température de stockage et de transport : de -20 °C à +60 °CHumidité de stockage et de transport : maximum 95% d'humidité relative (sans condensation)
Signal sonore VALEURS D'ÉMISSION SONORE À DEUX CHIFFRES
	DÉCLARÉES conformément à la norme ISO 4871. Le niveau de puissance acoustique pondéré A du masque est de 28 dBA avec une incertitude de 3 dBA. Le niveau de pression acoustique pondéré A du masque à une distance d'1 m est de 20 dBA avec une incertitude de 3 dBA.
Pression avec valve anti-asphyxie (VAA) ouverte	≤1,6 cm H_2O
Pression avec valve anti-asphyxie (VAA) fermée	≤1,8 cm H_2O
Dimensions brutesMasque entièrement assemblé avec ensemble coude (sans harnais)	Très petit:150 mm (H) x 103 mm (I) x 106 mm (P)Petit:152 mm (H) x 103 mm (I) x 107 mm (P)Médium:166 mm (H) x 103 mm (I) x 107 mm (P)Grand:172 mm (H) x 103 mm (I) x 107 mm (P)
Fonction de sélection du masque	Pour la S9 : sélectionnez « FACIAL »Pour les autres appareils : sélectionnez « MIR FF »(si disponible), sinon sélectionnez « FACIAL » comme option de masque.

Remarques :

• Le masque ne contient pas de PVC, de DEHP ni de phtalates.
• Ce produit n'est pas fabriqué avec du latex de caoutchouc naturel.
• Le fabricant se réserve le droit de modifier ces caractéristiques sans notification préalable.

Stockage

Veillez à ce que le masque soit complètement propre et sec avant de le ranger. Rangez le masque dans un endroit sec à l'abri de la lumière directe du soleil.

Élimination

Ce masque ne contient aucune substance dangereuse et peut être jeté avec les ordures ménagères.

Symboles

	Numéro de référence Code du lot
	Limites d'humidité Limites de températu
	Fragile, manipuler avec précaution		N'est pas fabriqué avec du latex de caoutchouc naturel
	Fabricant		Représentant autorisé dans l'Union européenne
	Tenir à l'abri de la pluie Haut
	Indique un avertissement ou une précaution et vous met en garde contre le risque de blessure ou explique des mesures particulières permettant d'assurer une utilisation efficace et sûre de l'appareil
	Lire le mode d'emploi avant utilisation

Garantie consommateur

ResMed reconnaît tous les droits des consommateurs garantis par la directive européenne 1999/44/CE et les dispositions juridiques des différents pays membres de l'UE sur la vente des biens de consommation au sein de l'Union européenne.
