MANUALE UTENTE Quattro Air ResMed

Grazie per avere scelto Quattro Air. Questo documento contiene le istruzioni per l'uso delle maschere Quattro Air e Quattro Air for Her (di seguito semplicemente Quattro Air). Quattro Air ha un copricapo blu mentre Quattro Air for Her ha un copricapo rosa.

Utilizzo di questa guida

Si prega di leggere attentamente la guida prima dell'uso. Nel seguire le istruzioni, consultare le immagini all'inizio e alla fine della guida.

Indicazioni per l'uso

La maschera Quattro Air è un accessorio non invasivo studiato per incanalare verso il paziente - con o senza ossigeno supplementare - il flusso d'aria proveniente da dispositivi come ad esempio gli apparecchi a pressione positiva per le vie aeree (CPAP) o bilevel.

La Quattro Air è:

• indicata per l'uso da parte di pazienti di peso superiore a 30 kg cui sia stata prescritta la pressione positiva per le vie aeree;
• riutilizzabile da un singolo paziente a domicilio e da più pazienti in contesto ospedaliero.

AVVERTENZE GENERALI

• La maschera non deve essere utilizzata senza la supervisione di personale qualificato qualora il paziente non sia in grado di togliersi la maschera da solo. La maschera non è adatta ai pazienti soggetti ad aspirazione.
• Il gomito e il gruppo della valvola svolgono funzioni di sicurezza specifiche. La maschera non va indossata qualora la valvola sia danneggiata e non più in grado di svolgere tali funzioni. Sostituire il gomito se la valvola risulta danneggiata, deformata o lacerata.

• I fori di esalazione devono essere tenuti liberi da ostruzioni.

• La maschera va utilizzata solo con gli apparecchi CPAP o bilevel consigliati da un medico o terapista della respirazione.

• La maschera va utilizzata solo quando l'apparecchio è acceso. Una volta applicata la maschera, assicurarsi che l'apparecchio eroghi aria.

Spiegazione: I sistemi CPAP e bilevel sono concepiti per essere utilizzati con speciali maschere, o connettori, che presentano fori di esalazione tali da permettere la fuoriuscita continua di aria dalla maschera. Quando l'apparecchio CPAP o bilevel è acceso e funziona correttamente, il flusso da esso generato permette di espellere l'aria espirata attraverso tali fori. Quando l'apparecchio è spento la valvola della maschera si apre all'atmosfera in modo che il paziente respiri aria fresca. Tuttavia, quando l'apparecchio è spento, il paziente potrebbe reinalare un livello superiore di aria precedentemente espirata. Questo accade con la maggior parte delle maschere oro-nasali utilizzate con gli apparecchi CPAP e bilevel.

• Seguire ogni precauzione nell'uso dell'ossigeno supplementare.
• È necessario chiudere l'ossigeno quando il ventilatore non è in funzione. In caso contrario l'ossigeno non utilizzato potrebbe accumularsi all'interno dell'apparecchio e comportare un rischio di incendio.
• L'ossigeno favorisce la combustione. Non utilizzare ossigeno mentre si fuma o in presenza di fiamme libere. Utilizzare l'ossigeno solo in stanze ben ventilate.
• A un flusso fisso di ossigeno supplementare, la concentrazione dell'ossigeno inspirato varia a seconda delle impostazioni di pressione, dell'andamento della respirazione del paziente, della maschera, del punto di applicazione e del coefficiente di perdite. Questa avvertenza vale per la maggior parte delle tipologie di apparecchi CPAP e bilevel.

• Le specifiche tecniche della maschera in questo documento sono fornite per consentire al medico di verificare la compatibilità della maschera con il ventilatore. Usare la maschera al di fuori dei suoi parametri di utilizzo o con dispositivi non compatibili comporta il rischio che la sua tenuta e il suo comfort risultino inefficaci, che non sia possibile conseguire un livello ottimale di terapia, e che le perdite d'aria, o variazioni delle stesse, possano incidere sul funzionamento del ventilatore.

• Qualora si riscontri una QUALSIASI reazione avversa in seguito all'uso della maschera, interromperne l'uso e rivolgersi al proprio medico o terapista del sonno.

• L'utilizzo di una maschera può causare dolore a denti, gengive o mascella, o aggravare problemi odontoiatrici preesistenti. Se si riscontrano sintomi, rivolgersi al proprio medico o dentista.
• Come per tutte le maschere, alle basse pressioni CPAP può verificarsi la respirazione dell'aria già espirata.
• Consultare il manuale del ventilatore per informazioni dettagliate sulle sue impostazioni e il suo utilizzo.
• Rimuovere completamente la confezione prima di usare la maschera.

Utilizzo della maschera

Se si fa uso di ventilatori dotati di opzioni di impostazione della maschera, vedere la sezione Specifiche tecniche in questa Guida per l'utente per il parametro da impostare.

Per l'elenco completo degli apparecchi compatibili con questa maschera, vedere la tabella di compatibilità sul sito www.resmed.com, sotto Prodotti alla voce Servizio e Assistenza e cliccare sul link Mask/Device Compatibility List. Se non si dispone di un accesso a Internet, rivolgersi al proprio rappresentante ResMed.

Utilizzare un raccordo conico standard se è necessario misurare il livello della pressione e/o se è necessario l'utilizzo di ossigeno supplementare.

Applicazione

1. Rimuovere il gomito dalla maschera premendo i pulsanti laterali e tirando il gomito.
2. A cinghie inferiori del copricapo slacciate, tenere la maschera ferma sul viso e infilarsi il copricapo. Nell'indossare il copricapo, assicurarsi che l'etichetta sul retro del copricapo stesso sia rivolta verso l'esterno.
3. Slacciare le alette di chiusura delle cinghie superiori del copricapo. Tirare le cinghie in maniera eguale in modo che la maschera risulti posizionata in maniera stabile, come in figura. Riallacciare le alette di chiusura.

4. Farsi passare le cinghie inferiori sotto le orecchie e fissare il copricapo ai ganci inferiori del telaio.

5. Slacciare le alette di chiusura delle cinghie inferiori del copricapo. Tirare le cinghie in maniera eguale in modo che la maschera risulti ben posizionata sul mento e riallacciare le alette di chiusura.

6. Connettere il circuito respiratorio dall'apparecchio al gomito. Fissare il gomito alla maschera premendo i pulsanti laterali e spingendo il gomito nella maschera. Accendere l'apparecchio in modo che eroghi aria.
7. Slacciare le alette di chiusura delle cinghie superiori del copricapo. Regolare di nuovo le cinghie in maniera eguale ma quel tanto che basta perché la maschera aderisca bene al viso. Riallacciare le alette di chiusura. Stringere le cinghie in modo eccessivo può causare delle perdite d'aria.
8. Maschera e copricapo dovrebbero essere posizionati come in figura.

Rimozione della maschera

1. Staccare dal gancio una delle cinghie inferiori del copricapo o entrambe.
2. Tirar via la maschera dal viso e sfilarla dalla testa.

Smontaggio

1. Sganciare le cinghie superiori del copricapo dal telaio. Non c'è bisogno di slacciare le alette di chiusura.
2. Rimuovere il gomito dalla maschera premendo i pulsanti laterali e tirando il gomito. Rimuovere il gomito dal circuito respiratorio.
3. Prendere il gancio dalla parte inferiore e tirare leggermente l'angolo del telaio in direzione opposta rispetto al lato della maschera.
4. Separare il telaio dal resto della maschera.

Riassemblaggio

1. Premere il telaio sul resto della maschera, assicurandosi che entri in sede con uno scatto nell'angolo superiore e in entrambi gli angoli inferiori.
2. Allacciare le cinghie superiori del copricapo al telaio della maschera fissandole a ciascuno dei ganci superiori del copricapo. Assicurarsi che il logo ResMed sul copricapo sia rivolto verso l'esterno e orientato correttamente.
3. Fissare il gomito al circuito respiratorio. Fissare il gomito e il circuito respiratorio alla maschera premendo i pulsanti laterali e spingendo il gomito nella maschera. Provare a tirare il gomito verso l'esterno per verificare che sia ben saldo.

Pulizia della maschera a domicilio

Maschera e copricapo vanno lavati esclusivamente a mano strofinandoli delicatamente in acqua tiepida (circa 30 °C) usando un sapone neutro. Sciacquare con cura tutti i componenti in acqua potabile e lasciarli asciugare all'aria e al riparo dalla luce solare diretta.

AVVERTENZA

Maschera e copricapo vanno lavati esclusivamente a mano strofinandoli delicatamente in acqua tiepida (circa 30 °C) usando un sapone neutro. Sciacquare con cura tutti i componenti in acqua potabile e lasciarli asciugare all'aria e al riparo dalla luce solare diretta.

PRECAUZIONE

In caso di deterioramento visibile (ad esempio incrinatura, cavillatura, strappo) di un componente, esso va gettato e sostituito.

Operazioni quotidiane/dopo ciascun uso:

• Smontare i componenti della maschera attenendosi alle apposite istruzioni.
• Lavare a fondo a mano i componenti della maschera separati in precedenza (escluso il copricapo) strofinandoli delicatamente in acqua tiepida (circa 30°C) usando un sapone neutro.
• Per ottimizzare la tenuta della maschera, rimuovere i grassi del viso dal cuscinetto dopo l'uso.
• Usare una spazzola a setole morbide per la pulizia del dispositivo di esalazione.
• Ispezionare ciascun componente e, se necessario, ripetere il lavaggio fino a che esso visivamente risulta pulito.
• Sciacquare con cura tutti i componenti in acqua potabile e lasciarli asciugare all'aria e al riparo dalla luce solare diretta.
• Una volta che tutti i componenti sono asciutti, riassemblare attenendosi alle apposite istruzioni.

Operazioni settimanali:

• Lavare a mano il copricapo.

Rigenerazione della maschera tra un paziente e l'altro

La maschera va rigenerata prima di utilizzarla con un nuovo paziente. Le istruzioni per la pulizia, la disinfezione e la sterilizzazione sono disponibili sul sito ResMed all'indirizzo www.resmed.com/masks/sterilization. Se non si dispone di un accesso a Internet, rivolgersi al proprio rappresentante ResMed.

Risoluzione dei problemi

Problema/Possibile causa Soluzione

La maschera è scomoda
Le cinghie del copricapo sono troppo strette.	La membrana del cuscinetto è realizzata in modo da gonfiarsi a contatto con il viso e assicurarne una tenuta confortevole senza che vi sia bisogno di stringere il copricapo. Regolare le cinghie in modo uniforme. Assicurarsi che le cinghie del copricapo non siano troppo strette e che il cuscinetto non sia eccessivamente compresso e non presenti pieghe.
La maschera potrebbe essere della misura sbagliata.	Rivolgersi al medico perché verifichi la misura del viso tramite l'apposita sagoma. Si tenga presente che le misure possono variare tra una maschera e l'altra.
La maschera è troppo rumorosa
Il gomito è stato fissato in modo scorretto.	Rimuovere il gomito dalla maschera e riassemblare secondo le istruzioni.
Il dispositivo per l'esalazione è parzialmente o completamente ostruito.	Pulire con una spazzola a setole morbide fino ad avere rimosso l'osstruzione.
Vi sono fuoriuscite d'aria dalla maschera intorno al viso
La membrana del cuscinetto presenta pieghe o è ripiegata su se stessa.	Indossare di nuovo la maschera secondo le istruzioni. Prestare attenzione a posizionare il cuscinetto in modo corretto sul viso prima di infilarsi il copricapo. Non spostare la maschera verso il basso a contatto del viso mentre la si indossa in quanto questo potrebbe provocare pieghe o arricciamenti del cuscinetto.
La maschera potrebbe essere della misura sbagliata.	Rivolgersi al medico perché verifichi la misura del viso tramite l'apposita sagoma. Si tenga presente che le misure possono variare tra una maschera e l'altra.
Il telaio è stato fissato in modo scorretto.	Rimuovere il resto della maschera dal telaio e riassemblare secondo le istruzioni.

Specifiche tecniche

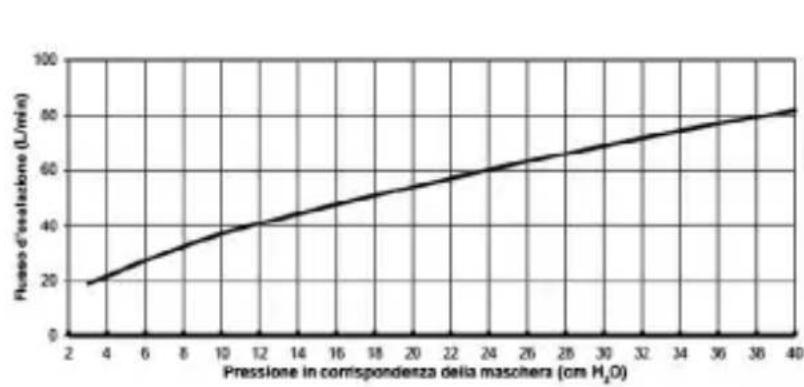

Curva di pressione-flusso La maschera è dotata di un dispositivo di esalazione passivo al fine di scongiurare il rischio di respirazione dell'aria precedentemente esalata. Il flusso di esalazione potrebbe variare in seguito a variazioni di fabbricazione.

Pressione (cm H2O)	Flusso (L/min)
3	19
4	22
8	32
10 37
12 41
16 48
20 54
24 60
28 66
30 69
32 72
36 77
40 82

Informazioni sullo spazio morto	Lo spazio morto è il volume effettivo della maschera fino alla fine del giunto rotante. Per i cuscinetti di misura large questo volume è pari a 222 mL.
Pressione terapeutica Tra 3 e 40 cm H _2O
Resistenza con valvola anti asfissia chiusa all'atmosfera	Caduta di pressione misurata (nominale)a 50 L/min: 0,2 cm H_2O a 100 L/min: 0,9 cm H_2O
Resistenza inspiratoria ed espiratoria con la valvola anti asfissia aperta all'atmosfera.	Inspirazione a 50 L/min 0,6 cm H _2O
	Espirazione a 50 L/min 1,0 cm H _2O
Condizioni ambientali Temperatura d'esercizio: Tra +5 °C e +40 °CTemperatura di conservazione e trasporto: Tra -20 °Ce +60 °CUmidità di conservazione e trasporto: Fino a 95% di umidità relativa non condensante
Emissioni acustiche VALORI NUMERO BINARIO EMISSIONI ACUSTICHE DICHIARATE come da norma ISO 4871. La potenza acustica della maschera secondo la ponderazione A è di 28 dBA, con un margine d'incertezza di 3 dBA.Il livello di pressione acustica della maschera secondo la ponderazione A alla distanza di 1 m è di 20 dBA, con un margine d'incertezza di 3 dBA.
Pressione con la valvola anti asfissia aperta all'atmosfera	≤1,6 cm H_2O
Pressione con la valvola anti asfissia chiusa all'atmosfera	≤1,8 cm H_2O
Dimensioni lorde	Extra Small:
Maschera completamente assemblata con gruppo del gomito (senza copricapo)	150 mm (H) x 103 mm (W) x 106 mm (D)Small:152 mm (H) x 103 mm (W) x 107 mm (D)Medium:166 mm (H) x 103 mm (W) x 107 mm (D)Large:172 mm (H) x 103 mm (W) x 107 mm (D)
Opzioni di impostazione della maschera	S9: Selezionare 'Oro-nasale'

Note:

• La maschera non contiene PVC, DEHP o ftalati.
• Il prodotto non contiene lattice di gomma naturale.
• Il produttore si riserva il diritto di modificare queste specifiche senza preavviso.

Stoccaggio

Assicurarsi che la maschera sia ben pulita e asciutta prima di metterla da parte per periodi prolungati. Conservare la maschera in luogo asciutto, al riparo dalla luce solare diretta.

Smaltimento

La maschera non contiene sostanze pericolose e può essere smaltita insieme ai normali rifiuti domestici.

Simboli

	Codice prodotto Codice partita
	Limitazione dell'umidità Limitazione dell'umidità Limitazione dell'umidità Limitazione dell'umidità Limitazione dell'umidità Limitazione dell'umidità Limitazione dell'umidità Limitazione dell'umidità Limitazione dell'umidità Limitazione dell'umidità Limitazione dell'umidità Limitazione dell'umidità Limitazione dell'umidità Limitazione dell'umidità Limitazione dell'umidità Limitazione del'umidità Limitazione del'umidità Limitazione del'umidità Limitazione del'umidità Limitazione del'umidità Limitazione del'umidità Limitazione del'umidità Limitazione del'umidità Limitazione del'umidità Limitazione del'umidità Limitazione del'umidità Limitazione del'umidità Limitazione del'umidità Limitazione del'umidità Limitazione del'UMU		eratura
	Fragile, maneggiare con cura		Non contiene lattice di gomma naturale
	Produttore		Rappresentante autorizzato per l'Europa
	Tenere al riparo dalla pioggia Alto
	Indica un'avvertenza o precauzione e mette in guardia dal pericolo di lesioni o illustra le misure da prendere per garantire il buon funzionamento e la sicurezza dell'apparecchio
	Leggere le istruzioni prima dell'uso

Garanzia per il consumatore

ResMed riconosce tutti i diritti del consumatore previsti dalla direttiva UE 1999/44/CE e dalle leggi di ciascun Paese dell'UE per i prodotti commercializzati nei territori dell'Unione Europea.
