Ghibli Plus - Inhalateur Flaem-Nuova - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Ghibli Plus Flaem-Nuova au format PDF.
| Type de produit | Inhalateur à compresseur pour aérosolithérapie |
| Modèle | Ghibli Plus (P0211EM F400) |
| Marque | Flaem-Nuova |
| Alimentation | 230 V ~ 50 Hz, 130 VA (versions 115 V ~ 60 Hz / 220 V ~ 60 Hz disponibles) |
| Pression maximale | 1,8 ± 0,3 bar |
| Débit d'air du compresseur | environ 9 L/min |
| Bruit (à 1 m) | environ 54 dB(A) |
| Fonctionnement | Continu |
| Capacité du nébuliseur | 2 à 8 ml de médicament |
| MMAD (taille des particules) | 3,8 µm (mode standard) / 4,0 µm (mode high speed) |
| Fraction respirable < 5 µm | 62% (standard) / 63% (high speed) |
| Débit de nébulisation | 0,25 ml/min (standard) / 0,32 ml/min (high speed) |
| Accessoires inclus | Nébuliseur RF6 Basic², embout buccal, masque adulte, masque enfant, tube de raccordement, filtre à air de rechange |
| Filtre à air | Remplaçable ; changer lorsqu'il est sale ou a changé de couleur |
| Conditions d'utilisation | Température : 10°C à 40°C ; humidité : 10% à 95% ; pression atmosphérique : 69 à 106 kPa |
| Durée de vie du compresseur | 400 heures (modèle F400) |
| Classe de sécurité | Classe II, partie appliquée de type BF, IP21 |
| Entretien | Nettoyer les accessoires après chaque utilisation ; désinfection par ébullition, vapeur ou solution chlorée |
| Garantie | Garantie fournie par le détaillant conformément aux lois applicables |
FOIRE AUX QUESTIONS - Ghibli Plus Flaem-Nuova
Questions des utilisateurs sur Ghibli Plus Flaem-Nuova
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Inhalateur au format PDF gratuitement ! Retrouvez votre notice Ghibli Plus - Flaem-Nuova et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Ghibli Plus de la marque Flaem-Nuova.
MODE D'EMPLOI Ghibli Plus Flaem-Nuova
Mod. P0211EM F400 Appareil pour aérosolithérapie
Nous vous remercions pour votre achat et la confiance que vous nous accordez. Notre objectif est la totale satisfaction de nos clients en leur offrant des produits à l'avant-garde pour le traitement des maladies des voies respiratoires. Veuillez lire attentivement ces instructions et les conserver pour de futures consultations.
Utiliser l'accessoire uniquement comme décrit dans ce manuel. Ceci est un dispositif médical pour usage domestique prévu pour nébuliser et administrer des médicaments prescrits et recommandés par votre médecin qui a évalué les conditions générales du patient. Nous vous rappelons que toute la gamme de produits Flaem est visible sur le site internet www.flaem.it.
L'APPAREIL EST FOURNI AVEC:
A - Appareil pour aérosol (unité principale)
A1 - Interrupteur
A2 - Prise d'air
A3 - Filtre à air
A4 - Porte-ampoule
A5 - Poignée pour le transport
A6 - Câble d'alimentation
B - Tube de raccordement (unité principale/nébuliseur)
C - Accessoires
C1 - Nébuliseur RF6 Basic ^2
C1.1 - Partie inférieure
C1.2 - Embout complet
C1.3 - Partie supérieure
C1.4 - Porte de ventilation
supérieure
C2 - Embout buccal
C3 - Masque adulte
C4 - Masque pour enfants
⚠ AVERTISSEMENTS IMPORTANTS
- Ce dispositif est destiné à être utilisé directement par le patient.
- Avant la première utilisation et périodiquement pendant le cycle de vie du produit, contrôler l'intégrité de la structure de l'appareil et du câble d'alimentation afin de vous assurer de son bon état ; le cas échéant, ne pas brancher l'appareil et reporter immédiatement le produit auprès d'un centre d'assistance agréé FLAEM ou auprès de votre revendeur de confiance.
- Si votre dispositif ne fournit pas les performances escomptées, contacter le centre d'assistance agréé pour obtenir des éclaircissements.
- La durée de vie moyenne prévue des accessoires est de 1 an ; il est tout de même conseillé de remplacer l'ampoule tous les 6 mois en cas d'usages intensifs (ou avant si l'ampoule est obstruée) afin de garantir en permanence le maximum de l'efficacité thérapeutique.
- En présence d'enfants et de personnes non autonomes, l'appareil doit être utilisé sous le contrôle strict d'un adulte ayant pris connaissance du présent manuel.
- Certains composants de l'appareil sont tellement petits qu'ils pourraient être avalés par des enfants ; conserver donc l'appareil hors de la portée des enfants.
- Ne pas utiliser les tuyaux et les câbles fournis pour un usage autre que celui prévu ; ceux-ci pourraient provoquer des dangers d'étranglement. Faire particulièrement attention aux enfants et aux personnes ayant certaines difficultés car, très souvent, ces personnes ne sont pas en mesure de bien évaluer les risques.
- Cet appareil n'est pas adapté à un usage en présence de mélanges anesthésiques inflammables avec l'air, l'oxygène ou le protoxyde d'azote.
- Garder toujours le câble d'alimentation loin des surfaces chaudes.
- Garder le câble d'alimentation loin des animaux (par exemple, des rongeurs),
puisqu'ils pourraient endommager l'isolation du câble d'alimentation.
- Ne pas manipuler l'appareil en ayant les mains mouillées. Ne pas utiliser l'appareil dans des pièces humides, lorsque vous prenez un bain ou une douche par exemple. Ne pas immerger l'appareil dans l'eau ; si cela devait se produire, débrancher immédiatement la prise. Ne pas essayer de retirer l'appareil de l'eau ou de le toucher, débrancher avant tout la prise. Apporter l'appareil tout de suite dans un centre d'assistance agréé FLAEM ou chez votre revendeur de confiance.
- N'utiliser l'appareil que dans des milieux sans poussière, sinon la thérapie pourrait être compromise.
- Ne pas laver l'appareil à l'eau courante ou par immersion et garder l'appareil à l'abri des éclaboussures d'eau ou de tout autre liquide.
- Ne pas exposer l'appareil à des températures extrêmes.
- Ne pas placer l'appareil près des sources de chaleur, à la lumière du soleil ou dans des pièces trop chaudes.
- Ne pas obstruer et ne pas introduire d'objets dans le filtre ni dans son logement prévu dans l'appareil.
- Ne jamais obstruer les trous d'aération positionnés des deux côtés de l'appareil.
- Toujours le faire fonctionner sur une surface rigide et sans obstacle.
- Contrôler qu'il n'y ait pas de matériel qui bouche les fentes d'aération avant chaque utilisation.
- Ne pas insérer d'objet à l'intérieur des trous d'aération.
- Les réparations, y compris le remplacement du câble d'alimentation, doivent être effectuées uniquement par le personnel FLAEM, en suivant les informations fournies par le fabricant. Les réparations non autorisées annuleront la garantie et pourraient représenter un danger pour l'utilisateur.
- La durée de vie moyenne prévue des groupes de compresseurs est de : F400 : 400 heures, F700 : 700 heures, F1000 : 1 000 heures, F2000 : 2 000 heures.
- ATTENTION : Ne pas modifier cet appareil sans l'autorisation du fabricant.
- Le Fabricant, le Vendeur et l'Importateur se considèrent responsables quant aux effets de la sécurité, fiabilité et prestations seulement si : a) l'appareil est utilisé conformément aux instructions d'utilisation b) l'installation électrique du milieu dans lequel l'appareil est utilisé est aux normes et est conforme aux lois en vigueur.
- Interactions : les matériaux utilisés en contact avec les médicaments ont été testés avec une large gamme de médicaments. Cependant, il n'est pas possible d'exclure d'éventuelles interactions, vu la variété et l'évolution continuelle des médicaments. Il est conseillé de prendre le médicament le plus rapidement possible une fois qu'il est ouvert et d'éviter les expositions prolongées avec l'ampoule.
- Contacter le Fabricant afin de lui communiquer tout problème ou événement inattendu lié au fonctionnement de l'appareil, et si des éclaircissements étaient nécessaires quant à l'utilisation, à l'entretien ou au nettoyage.
- Interactions : Les matériaux utilisés dans le D.M. sont des matériaux biocompatibles qui respectent les règlementations impératives de la Directive 93/42 CE et mod. suiv., toutefois, il est impossible d'exclure complètement des réactions allergiques possibles.
- Le temps nécessaire pour passer des conditions de conservation à celles de fonctionnement est de 2 heures environ.
MODE D'EMPLOI
Avant chaque utilisation, se laver soigneusement les mains et nettoyer l'appareil, comme décrit au paragraphe « NETTOYAGE, ASSAINISSEMENT, DÉSINFEC-TION ». L'ampoule et les accessoires sont uniquement à usage personnel afin d'éviter les risques éventuels d'infection par contagion. Lors de l'application, il est conseillé de se protéger de façon appropriée contre les écoulements éventuels. Cet appareil est approprié à l'administration de substances médicamenteuses et non, pour lesquelles est prévue l'administration par aérosol, ces substances doivent être de toute façon prescrites par le médecin. En présence de substances trop denses, il pourrait être nécessaire de diluer avec une solution physiologique appropriée, selon la prescription médicale.
- Raccordez le cordon d'alimentation (A6) dans une prise de courant ayant une tension correspondant à celle de l'appareil. Celle-ci doit être placée de manière à ce qu'il ne soit pas difficile d'effectuer le débranchement du réseau électrique.
- Monter la buse comme indiqué sur le « Schéma de raccordement » au point C1.2. Insérer la buse complète sur la partie inférieure (C1.1). Insérer la porte de ventilation supérieur (C1.4) sur la partie supérieure (C1.3) comme indiqué sur le « Schéma de raccordement » au point C1.
- Versez le médicament prescrit par le médecin dans la partie inférieure (C1.1).
Fermez le nébuliseur en tournant la partie supérieure (C1.3) dans le sens horaire.
- Assemblez les accessoires, comme indiqué sur le "Schéma de connexion" en couverture.

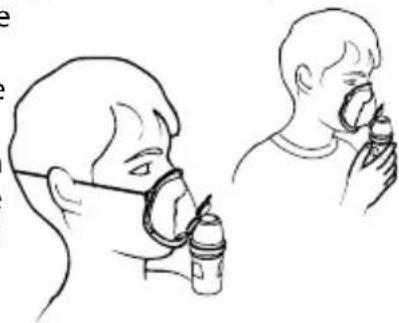

- Asseyezvous confortablement en tenant en main le nébuliseur, posez l'embout buccal sur la bouche ou bien utilisez l'embout nasal ou le masque. Si vous utilisez le masque, posez-le sur le visage, comme illustré à la figure (avec ou sans élastique).
La porte de ventilation supérieure (C1.4) fournie avec le nébuliseur RF6 Basic ^2 permet de nébuliser le médicament selon 2 modalités:

pour un débit optimal et une faible dispersion du médicament
"modalité high speed"
pour une application plus rapide

- Allumez l'appareil en appuyant sur l'interrupteur (A1) et inspirez et expirez le plus profondément possible.
- Une fois l'application terminée, éteignez l'appareil et débranchez la fiche.
ATTENTION: Si un dépôt d'humidité important se forme à l'intérieur du tube (B) après la séance thérapeutique, décrochez le tube du nébuliseur et séchez-le avec la ventilation du compresseur; cette actionempêche d'éventuelles proliférations de moisissures à l'intérieur du tube.

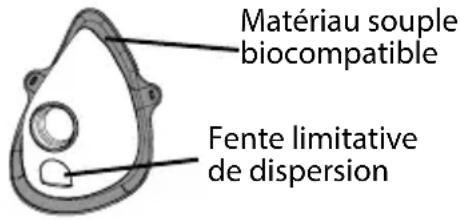

MASQUES SOFTTOUCH

Les masques SoftTouch ont le bord externe réalisé en matière souple biocompatible qui garantit une excellente adhérence au visage, et sont de plus dotées du Limiteur de Dispersion innovateur. Ces éléments caractéristiques qui se distinguent, permettent une majeure sédimentation du médicament chez le patient, et également dans ce cas en limitent la dispersion.

Dans la phase inspiratoire la languette qui sert de Limiteur de Dispersion, se plie vers l'intérieur du masque.

Dans la phase expiratoire la languette qui sert de Limiteur de Dispersion, se plie vers l'extérieur du masque.
NETTOYAGE ASSAINISSEMENT DÉSINFECTION
Éteindre l'appareil avant toute opération de nettoyage et débrancher le câble de réseau de la prise.
APPAREIL (A) ET EXTÉRIEUR DU TUBE (B)
Utiliser uniquement un chiffon imbibé de détergent antibactérien (non abrasif et sans aucun solvant).
ACCESSOIRES
Ouvrir le nébuliseur en tournant la partie supérieure (C1.3) dans le sens antihoraire, détacher la buse (C1.2) de la partie supérieure (C1.3). Désassemblage en appuyant comme indiqué par les 2 flèches sur le « Schéma de raccordement » au point C1.2. Procéder ainsi en respectant les instructions rapportées ci-dessous.
ASSAINISSEMENT
Avant et après chaque utilisation, assainir l'ampoule et les accessoires en choisissant l'une des méthodes décrites ci-après.
méthode A : Laver les accessoires C1.1-C1.2-C1.3-C1.4-C2-C3-C4 sous l'eau chaude potable (à environ 40 °C) avec un détergent délicat pour la vaisselle (non abrasif).
méthode B : Laver les accessoires C1.1-C1.2-C1.3-C1.4-C2-C3-C4 en lave-vaisselle sur le cycle chaud.
méthode C : Laver les accessoires C1.1-C1.2-C1.3-C1.4-C2-C3-C4 en les plongeant dans un mélange d'eau à 50% et 50% de vinaigre blanc ; rincer ensuite abondamment avec de l'eau chaude potable (à environ 40 °C).
Si l'on désire également DÉSINFECTER, suivre les indications du paragraphe DÉSINFCTION.
Après avoir assaini les accessoires, les secouer énergiquement et les poser sur une serviette en papier ou les faire sécher au moyen d'un jet d'air chaud (par exemple, sèche-cheveux).
DÉSINFECTION
Après avoir lavé l'ampoule et les accessoires, les désinfecter en choisissant l'une des méthodes décrites ci-après.
méthode A : Les accessoires qu'il est possible de désinfecter sont C1.1-C1.2-C1.3-C1.4-C2-C3-C4.
Utiliser un désinfectant du type chlore électrolytique (principe actif : hypochlorite de sodium), spécifique pour la désinfection et disponible dans toutes les pharmacies.
Exécution :
- Remplir un récipient dont les dimensions sont adaptées à contenir chaque composant à désinfecter avec une solution à base d'eau potable et de désinfectant, en
respectant les doses indiquées sur l'emballage du désinfectant.
- Immerger complètement chaque composant dans la solution, en prenant soin d'éviter la formation de bulles d'air en contact avec les composants. Laisser les composants immergés pendant la durée indiquée sur l'emballage du désinfectant et associée à la concentration choisie pour la préparation de la solution.
- Retirer les composants désinfectés et les rincer abondamment à l'eau potable tiède.
- Éliminer la solution selon les indications fournies par le fabricant du désinfectant.
méthode B : Désinfecter les accessoires C1.1-C1.2-C1.3-C1.4-C2-C3-C4 en faisant bouillir dans de l'eau pendant 10 minutes ; utiliser de l'eau déminéralisée ou distillée pour éviter tout dépôt de calcaire.
méthode C : Désinfecter les accessoires C1.1-C1.2-C1.3-C1.4-C2-C3-C4 avec un stérilisateur à chaud pour biberon du type à vapeur (pas à micro-ondes). Respecter à la lettre les instructions du stérilisateur. Pour une désinfection efficace, choisir un stérilisateur avec un cycle de fonctionnement d'au moins 6 minutes.
Une fois que les accessoires sont désinfectés, les secouer énergiquement et les poser sur une serviette en papier ou les faire sécher au moyen d'un jet d'air chaud (par exemple, sèche-cheveux).
Après chaque utilisation, ranger le dispositif avec ses accessoires dans un endroit sec, à l'abri de la poussière.
FILTRAGE DE L'AIR
L'appareil est équipé d'un filtre d'aspiration (A3) qu'il faut remplacer lorsqu'il est sale ou lorsqu'il a changé de couleur. Pour remplacer le filtre, vous devez l'extraire comme indiqué sur la figure. Le filtre a été conçu de façon à rester toujours fixé dans son siège. Ne pas remplacer le filtre durant l'utilisation.
Utiliser uniquement des accessoires et des pièces de rechange originaux Flaem, on décline toute responsabilité si des pièces de rechange ou des accessoires non originaux

- (C1 - Nébuliseur RF6 Basic ^2 ) + (C2 - Embout buccal)
- (C3 - Masque adulte) + (C4 - Masque pour enfants)
- B - Tube de raccordement
- 2 (A3 - Filtre à air)
ACO369P
ACO462P
ACO35
ACO439P
IDENTIFICATION DES PANNES
Éteignez l'appareil avant toute procédure et débranchez le câble d'alimentation de la prise.
| PROBLÈME CAUSE SOLUTION | ||
| L'appareil ne fonctionne pas | Câble d'alimentation pas correctement branché dans la prise du réseau | Insérer correctement le câble d'alimentation dans les prises |
| L'appareil ne nébulise pas ou nébulise peu | Le médicament n'a pas été introduit dans le nébuliseur | Verser la juste quantité de médicament dans le nébuliseur. |
| Le nébuliseur n'a pas été monté correctement. | Démonter et remonter le nébuliseur correctement, comme illustré par le schéma de connexion en couverture. | |
| La buse du nébuliseur est obstruée | Démonter le nébuliseur, retirer la buse et procéder aux opérations de nettoyage.Ne pas nettoyer le nébuliseur pour enlever les dépôts de médicament en compromet son efficacité et son fonctionnement.Respectez scrupuleusement les instructions du chapitre«NETTOYAGE, ASSAINISSEMENT, DÉSINFECTION, STÉRILISATION» | |
| Le tube à air n'est pas raccordé correctement à l'appareil | Vérifier le raccordement correct entre la prise air de l'appareil et les accessoires (voir schéma de connexion en couverture). | |
| Le tube à air est plié ou endommagé ou bien tordu | Dérouler le tube et vérifier qu'il ne soit pas écrasé ou troué. Si c'est le cas, remplacez-le. | |
| Le filtre à air est sale Remplacer le filtre | ||
| L'appareil est plus bruyant que d'habitude | Le filtre n'est pas introduit correctement dans son logement | Introduire correctement et à fond le filtre dans son logement |
Si, après avoir vérifié les conditions susmentionnées, le dispositif ne devait pas fonctionner correctement, veuillez-vous adresser à votre revendeur de confiance ou au centre d'assistance agréé FLAEM le plus proche.
SYMBOLES

Homologation TÜV

Marquage CE médical réf. Dir. 93/42 CEE et mises à jour successives

Appareil de classe II Fabricant

Attention, contrôlez les instructions pour l'utilisation

Allumé "ON"
Quand l'appareil s'éteint, l'interrupteur interrompt le fonctionnement du compresseur seulement sur l'une des deux phases d'alimentation

Éteint "OFF"

En conformité à: Norme Européenne EN 10993-1 "Évaluation biologique des dispositifs médicaux" et à la Directive Européenne 93/42/ EEC "Dispositifs Médicaux". Sans phtalate. Conformément à Reg. (CE) n.1907/2006

Température ambiante minimale et maximale

Pression atmosphérique minimale et maximale

Numéro de série de l'appareil

Partie appliquée de type BF


Courant alterné
IP21
Degré de protection de l'emballage: IP21.
(Protégé contre des corps solides de dimensions supérieures à 12 mm. Protégé contre l'accès avec un doigt. Protégé contre la chute verticale de gouttes d'eau).

Humidité de l'air minimum et maximum
COMPATIBILITE ELECTROMAGNETIQUE:
Cet appareil a été étudié pour satisfaire les conditions actuellement requises pour la compatibilité électromagnétique (EN 60 601-1-2). Les dispositifs électromédicaux demandent un soin particulier, durant l'installation et l'utilisation, concernant les exigences CEM, il est donc demandé que ces dispositifs soient installés et/ou utilisés en accord avec ce qui a été spécifié par le fabricant. Risque d'interférences électromagnétiques potentielles avec d'autres dispositifs. Les dispositifs de radio et de télécommunication mobiles ou portables RF (téléphones portables ou connexions wireless) pourraient interférer avec le fonctionnement des dispositifs électromédicaux. Pour plus d'informations visitez notre site internet www.flaemnuova.it. L'Équipement pourrait être susceptible d'interférence électromagnétique en présence d'autres dispositifs utilisés pour des diagnostics ou des traitements spécifiques. Nous nous réservons le droit d'apporter des modifications techniques et fonctionnelles au produit sans aucun préavis.
CARACTÉRISTIQUES TECHNIQUES
Mod. P0211EM F400
| Alimentation: | 230V~50Hz130VA | 115V~60Hz 220V~60Hz |
| Homologations de sécurité: | ![]() |
Pression Max: 1,8 ± 0,3 bar Débit d'air au compresseur: 9 l/min environ Bruit (à 1 m): 54 dB (A) environ Fonctionnement: Continu
Conditions d'exercice:
Température: min 10°C; max 40°C RH Humidité air: min 10%; max 95% Pression atmosphérique: min 69KPa; max 106KPa
Les parties appliquées de type BF sont: (C2, C3, C4)
Ampoule RF6 Basic ^2
Capacité minimum médicament: 2 ml Capacité maximum médicament: 8 ml Pression d'exercice (avec nébuliseur): 0,6 bar
| MMAD (μm)^(2) | FRACTION RESPIRABLE< 5 μm (FPF) ^(2) | DÉBIT ml/min^(1) (environ) | |||
| Mod.Standard | Mod.High speed | Mod.Standard | Mod.High speed | Mod.Standard | Mod.High speed |
| 3,8 4,0 62% | 63% 0,25% | 0,32% | |||
(1) Données relevées selon la procédure interne Flaem I29-P07.5. (2) Caractérisation in vitro réalisée auprès de Inamed Research GmbH & Co. KG pour le compte de TÜV Rheinland Product Safety GmbH - Germany en conformité avec le Standard Européen pour les appareils pour aérosolithérapie, Norme EN 13544-1. Plus de détails disponibles sur demande.
ÉLIMINATION:

Conformément à la Directive 2012/19/CE, le symbole présent sur l'appareil indique que l'appareil à éliminer est considéré comme déchet, et doit donc être soumis au "tri sélectif". L'utilisateur devra donc confier lui-même (ou par intermédiaire) ce déchet aux centres de tri sélectif mis en place par les administrations locales, ou bien le remettre au vendeur lors de l'achat d'un nouvel appareil du même type. Le tri sélectif du déchet et les opérations de traitement successives, récupération et élimination, favorisent la production d'appareils fabriqués avec des matériaux recyclables et limitent les effets négatifs sur l'environnement et sur la santé causés par une éventuelle mauvaise gestion du déchet. L'élimination abusive du produit de la part de l'utilisateur comporte l'application des éventuelles sanctions administratives prévues par les lois de mise en oeuvre de la Dir. 2012/19/CE de l'État membre européen dans lequel le produit est éliminé.
Ghibli Plus
FR> La garantie sera fournie par le détaillant local conformément aux minima applicables.
