Type de produit	Ballon préparateur d'eau chaude sanitaire (ECS)
Marque	Kospel
Modèle	SWP-300
Capacité nominale	300 litres
Pression nominale (cuve)	0,6 MPa (6 bars)
Température nominale	95 °C
Surface du serpentin	2,6 m²
Volume du serpentin	16,5 dm³
Puissance du serpentin (80/10/45°C)	70 kW
Puissance du serpentin (55/10/45°C)	21 kW
Débit d'eau chauffante recommandé	2,5 m³/h
Poids à vide	118 kg
Dimensions (diamètre × hauteur)	Ø695 × 1615 mm
Matière de la cuve	Acier émaillé
Protection anticorrosion	Anode en magnésium (code AMW.M8.500)
Raccordements	Eau froide (G 3/4"), eau chaude (G 3/4"), circulation (G 3/4"), entrée/sortie serpentin (G 1")
Orifice pour résistance électrique	Bouchon 1½" (longueur max. 480 mm)
Soupape de sécurité	Pression d'ouverture 6 bars (obligatoire)
Isolation thermique	Oui
Installation	Verticale au sol, ne pas exposer au gel
Entretien	Vérifier anode tous les ans, remplacer tous les 18 mois ; vérifier soupape tous les 14 jours

FOIRE AUX QUESTIONS - SWP-300 KOSPEL

Quelle est la capacité du ballon préparateur Kospel SWP-300 ?

Le ballon préparateur Kospel SWP-300 a une capacité nominale de 300 litres.

À quelle pression maximale peut-il fonctionner ?

La pression nominale de la cuve est de 0,6 MPa (6 bars). Si la pression d'alimentation dépasse 0,6 MPa, un réducteur de pression doit être installé en amont.

Comment installer le ballon préparateur ECS ?

Il doit être posé au sol en position verticale sur ses trois pieds intégrés, dans un local où la température ne descend pas en dessous de 0°C. L'installation doit être réalisée par un professionnel conformément aux schémas de la notice.

À quelle fréquence faut-il vérifier l'anode en magnésium ?

L'anode en magnésium doit être vérifiée une fois par an et remplacée obligatoirement tous les 18 mois pour assurer la protection anticorrosion.

Que faire si la soupape de sécurité ne laisse pas échapper d'eau ?

Si la soupape de sécurité ne laisse pas échapper d'eau lors des vérifications tous les 14 jours, cela signifie qu'elle est défectueuse. Le ballon ne doit pas être utilisé et un remplacement est nécessaire.

Peut-on utiliser le ballon avec une résistance électrique ?

Oui, le ballon peut être équipé d'une résistance électrique avec thermostat (par exemple GRW 1,4 ou 2,0 kW). La résistance se visse à la place du bouchon 1½". La longueur max. est de 480 mm pour le modèle 300 L.

Comment procéder à la vidange du ballon ?

Fermez les vannes de raccordement au chauffage et l'arrivée d'eau froide, ouvrez un robinet d'eau chaude puis ouvrez la vanne de vidange. Assurez-vous de vidanger correctement pour éviter les inondations.

Quelle est la température maximale de l'eau dans le ballon ?

La température nominale maximale est de 95 °C. Il est recommandé de chauffer périodiquement l'eau au-dessus de 70 °C pour des raisons d'hygiène.

Que faire en cas de fuite d'eau du ballon ?

En cas de fuite, fermez immédiatement la vanne d'alimentation en eau froide et les vannes d'arrêt du chauffage central, puis contactez le service après-vente (SAV). Ne pas tenter de réparer soi-même.

Comment nettoyer le ballon des dépôts de calcaire ?

Le détartrage doit être effectué par un professionnel. La fréquence dépend de la dureté de l'eau. Les vis du couvercle de la trappe de visite doivent être serrées avec un couple de 18-22 Nm après intervention.

MODE D'EMPLOI SWP-300 KOSPEL

Ballon préparateur ECS

PL

DE

EN

FR

Le fabricant réserve le droit de faire les changements nécessaires qui ne seront pas mentionnés dans le mode d'emploi mais le caractéristique du produit sera conservé.

1. Lire et suivre attentivement les instructions d'installation et d'utilisation afin d'assurer un fonctionnement performant et une durée de vie optimale de votre matériel.
2. Montage et utilisation du ballon préparateur ECS non conforme avec cette notice n'est pas autorisé - peut provoquer un dysfonctionnement et annule la garantie.
3. Ne pas installer ce ballon préparateur ECS dans des zones où la température peut tomber en dessous de 0°C.
4. Installation et exécution de travaux d'installation d'accompagnement doivent être confiées à une entreprise spécialisée et faites strictement suivant les instructions du montage et du service du produit.
5. Le ballon préparateur ECS doit être posé au sol en position verticale, sur les trois pieds intégrés.
6. L'appareil doit être installé dans un tel endroit et de telle manière, qu'en cas de déversement d'urgence ou de fuite il n'y avait pas d'inondation du local.
7. Après avoir placé le ballon préparateur ECS, il doit être raccordé à la conduite d'eau, à la installation de chauffage centrale et solaire, selon le schéma dans le présent manuel. Installation non conforme au mode d'emploi annule la garantie et peut provoquer défaillance.
8. Le raccordement au réseau d'eau doit être effectué selon les normes en vigueur.
9. Le ballon préparateur ECS est un appareil sous pression adapté à la pression jusqu'à 6 bars, en cas de pression supérieure à 0,6 MPa (6 bars), il faut installer obligatoirement un réducteur de pression avant le préparateur.
10. L'égouttement du tuyau de la soupape de sécurité est un processus normal, il ne faut pas l'empêcher, car tout blocage de la soupape de sécurité peut provoquer une panne.
11. Il ne faut pas utiliser le ballon préparateur ECS au cas de doute que la soupape de sécurité ne marche pas.
12. Le ballon préparateur ECS est équipé de l'anode en magnésium qui constitue une protection active anticorrosion supplémentaire. L'anode est une partie de l'exploitation qui s'use. Vérifiez l'anode en magnésium une fois par an. Il faut absolument faire l'échange de l'anode en magnésium tous les 18 mois.
13. Ne pas dépasser la température nominale du ballon préparateur de 95°C

Le ballon préparateur ECS peut être équipé d'une résistance électrique avec un thermostat (p.ex. GRW 1.4, GRW 2.0 kW). La résistance doit être vissée à la place de bouchon 1½". Longueur maximale de la résistance chauffante:

- 360 mm pour le ballon préparateur ECS capacité 200 litres,

- 480 mm pour le ballon préparateur ECS capacité 300 litres,

Le raccordement à la installation de chauffage central doit être effectué avec les raccords 1" et avant les raccords il faut installer des vannes d'arrêt.

Dans l'installation à circulation forcée (pompe de chauffage central) pour que le ballon préparateur ECS atteigne les performances indiquées dans le tableau „Donnés Techniques” le débit approprié d'eau chauffante doit être assuré.

Le ballon préparateur ECS modèle SWP est équipé d'un serpentin de grande surface d'échange du chaleur.

Le raccordement au réseau d'approvisionnement en eau doit être effectué selon les normes en vigueur. Le ballon préparateur ECS est un appareil sous pression adapté à l'installation au réseau d'alimentation où la pression ne dépasse pas 0,6MPa. Au cas de la pression au dessus de 0,6MPa il faut installer le réducteur de la pression avant le ballon préparateur ECS.

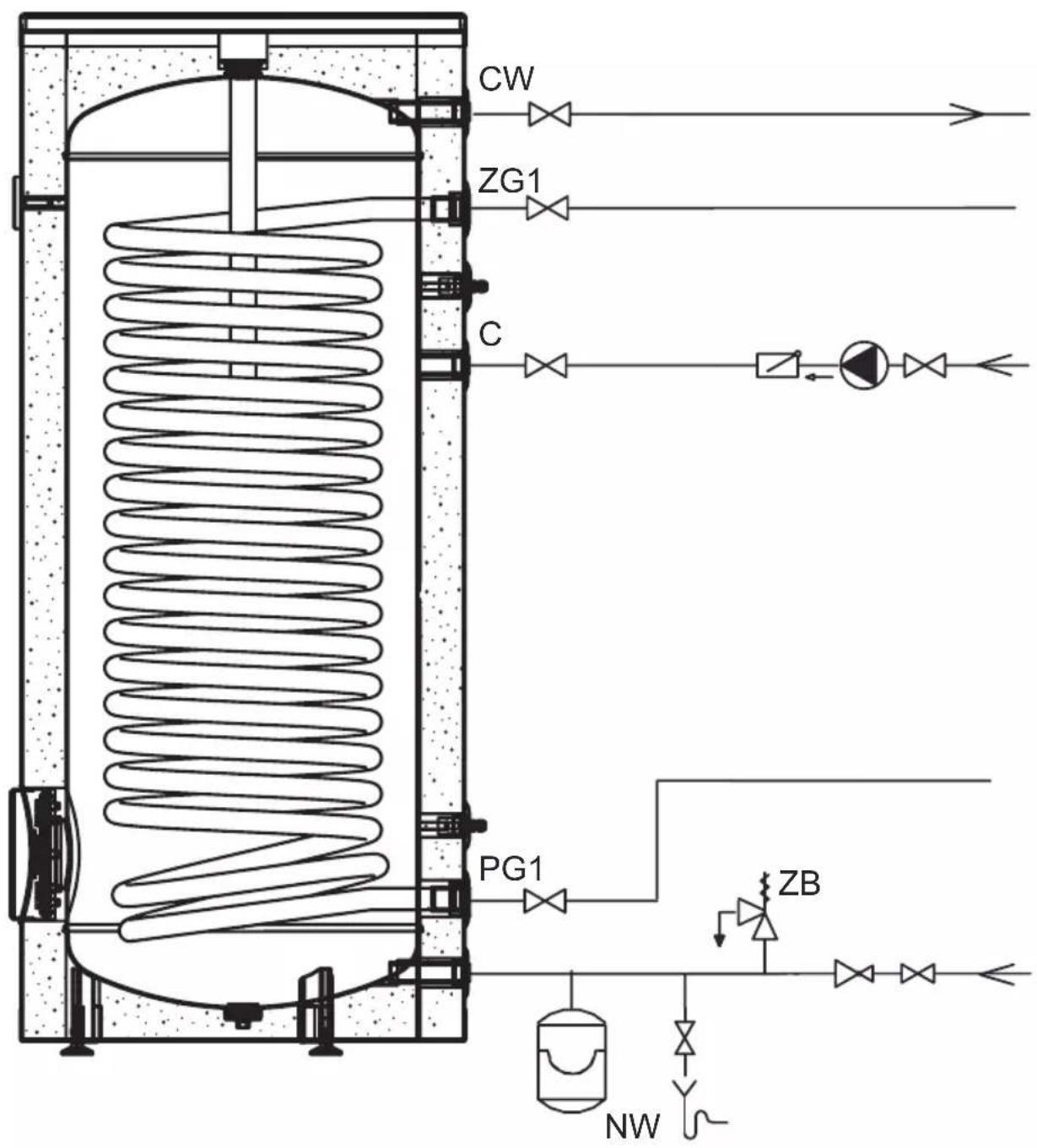

Le ballon préparateur ECS doit être raccordé à l'installation de manière suivante:

• Il faut installer un té avec une soupape de sécurité d'une pression d'ouverture de 6 bar* et la vanne de vidange à l'orifice de l'eau froide sanitaire; il ne peut y avoir aucune vanne ou élément qui coupe ou suffoque la circulation de l'eau entre le ballon préparateur ECS et la soupape de sécurité ainsi qu'à la sortie de la soupape; il est important que la soupape de sécurité soit installée de manière que la fuite de l'eau soit visible,
• Branchez le ballon préparateur ECS avec la soupape de sécurité installée au réseau d'approvisionnement en eau,
• Installez la vanne d'arrêt à l'entrée de l'eau froide.

La sortie de l'eau chaude sanitaire doit être installée à l'orifice qui se trouve en partie haute du ballon préparateur ECS. Chaque ballon préparateur ECS est équipé d'un orifice destiné à raccorder la circulation d'ECS.

*Utilisez une soupape de sécurité adaptée à la puissance de la source de chaleur. Le montage d'une soupape de sécurité avec un débit inadéquat peut entraîner une augmentation excessive de la pression dans ballon préparateur ECS et, par conséquent, le descellement. Dans un tel cas la garantie ne couvre pas les dommages.

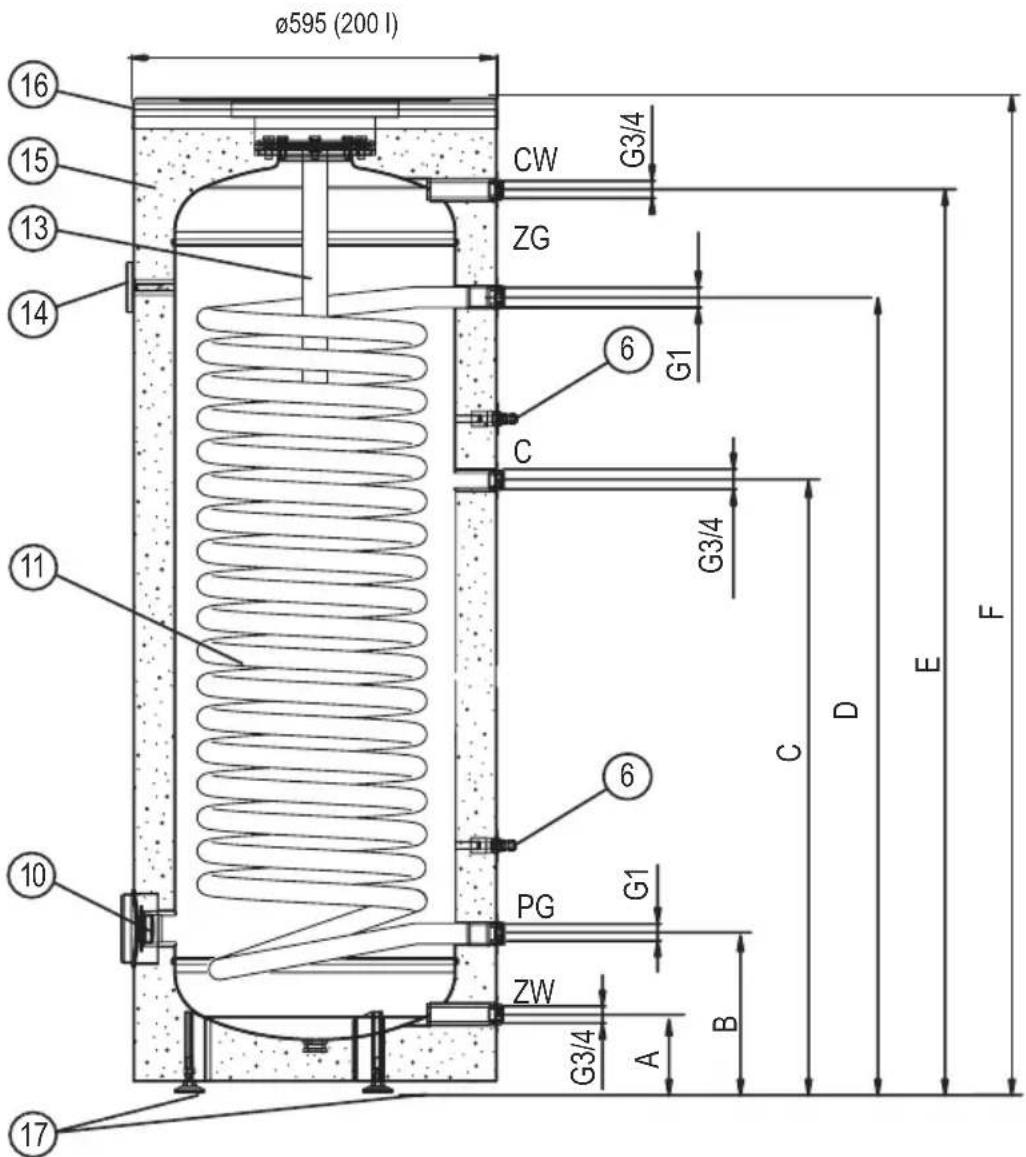

Construction du ballon préparateur ECS (2001)

Ø595 (200 l) 16 15 13 14 11 10 17 CW G3/4 ZG 6 G1 C G3/4 D E F 6 PG G1 ZW G3/4 A B

[6] - doigt de gant

[10] - orifice résistance électrique (bouchon 1½")

[11] - serpentin chauffant

[13] - anode en magnésium

[14] - thermomètre

[15] - isolation thermique

[16] - couvercle haut

[17] - pieds

ZW - eau froide

CW - eau chaude

C - circulation

ZG - entrée serpentin

PG - sortie serpentin

A-F - les dimensions indiquées dans le tableau

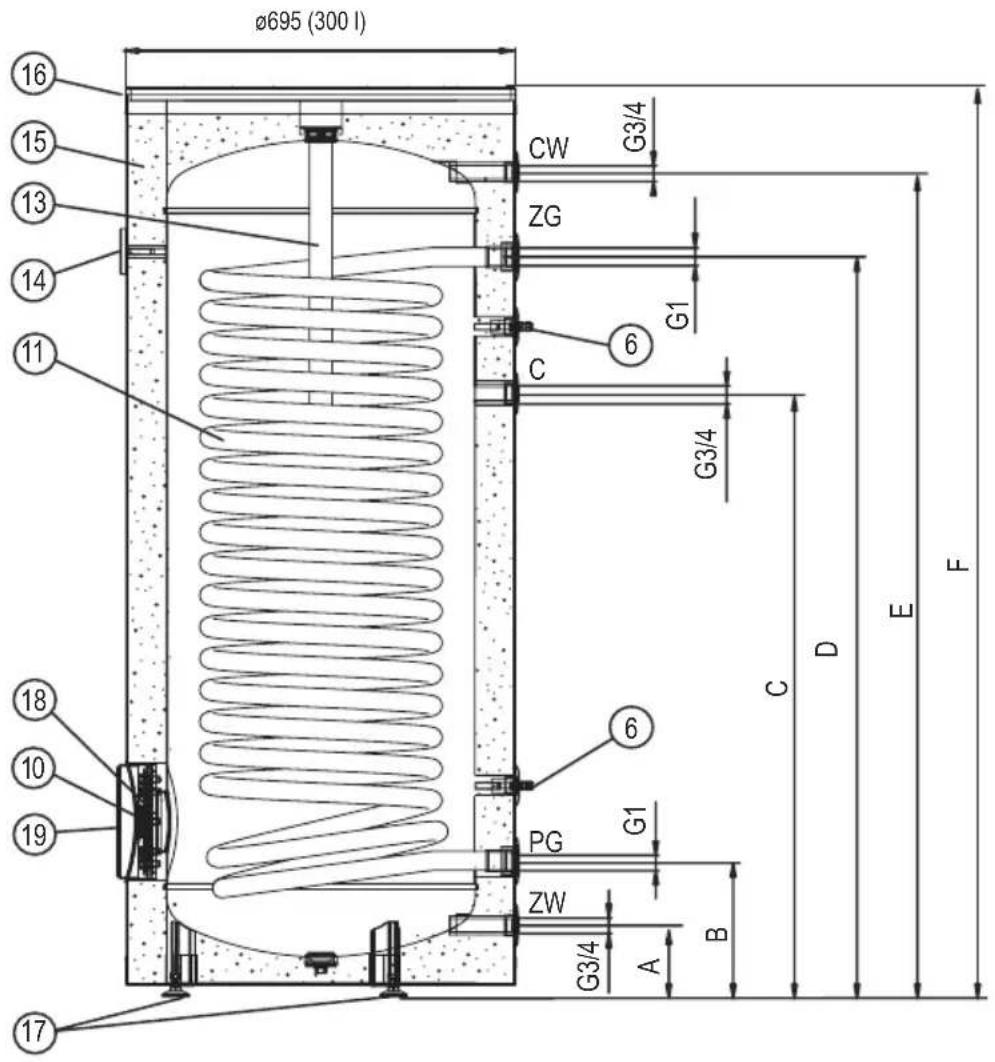

Construction du ballon préparateur ECS (300l)

Ø695 (300 l) 16 15 13 14 11 CW G3/4 ZG G1 C 6 G3/4 D E F C D 6 PG G1 ZW A B 17 18 10 19

[6] - doigt de gant
[10] - orifice résistance électrique (bouchon 1½")
[11] - serpentin chauffant
[13] - anode en magnésium
[14] - thermomètre
[15] - isolation thermique
[16] - couvercle haut
[17] - pieds
[18] - trappe de visite
[19] - couvercle de trappe de visite
ZW - eau froide
CW - eau chaude
C - circulation
ZG - entrée serpentin
PG - sortie serpentin
A-F - les dimensions indiquées dans le tableau

Dimensions SWP
	200 300
A 127
B 258 241
C 993 1071
D 1290 1313
E 1464
F	1610 1615

Première mise en service

Avant la mise en service du ballon préparateur ECS, vérifiez optiquement la fiabilité de connexion de l'appareil et sa conformité du montage avec les schémas. Toutes les connexions, y compris celles qui ont été montées en usine (le manchon du chauffe-eau électrique, l'anode de magnésium, le couvercle de l'ouverture d'inspection) doivent être vérifiées pour détecter des fuites lors de la mise en service et, si des fuites sont détectées, elles doivent être scellées à nouveau. Il faut remplir le ballon préparateur ECS d'eau:

- ouvrir la vanne d'arrivée d'eau froide,

- ouvrir le robinet d'eau chaude d'un point de puisage (sortie d'eau sans bulles d'air signifie que le ballon préparateur ECS est entièrement rempli d'eau),

- fermer le robinet d'eau chaude des points de puisage,

Ouvrez les vannes de liaison d'installation solaire et du chauffage avec le ballon préparateur ECS. Vérifiez l'étancheité des raccords d'ECS et des liquides chauffants. Vérifiez le fonctionnement de la soupape de sécurité (conformément aux instructions du fabricant de la soupape).

Vidange du ballon préparateur ECS

Pour vider le cuve d'eau, il faut:

- Fermer les vannes de raccordement du ballon préparateur ECS avec circuit de chauffage.

- Fermez la vanne sur l'arrivée d'eau froide au ballon préparateur ECS.

• Ouvrir la vanne de vidange.

Ballon préparateur ECS sont sûr et fiable en fonctionnement, à condition de respecter les principes suivants:

• Tous les 14 jours vérifiez le fonctionnement de la soupape de sécurité, (s'il n'y a pas de l'écoulement d'eau, la soupape n'est pas efficace, le ballon préparateur ECS ne doit pas être en service).
• De temps en temps enlevez les dépôts de calcaire ballon préparateur ECS. La fréquence dépend de la dureté de l'eau dans votre région. Cette opération doit être effectuée par un professionnel. Les vis du couvercle [19] doivent être serrées avec le couple de serrage 18-22Nm.

- Une fois par an il faut contrôler l'état de l'anode en magnésium.

- Tout les 18 mois il faut absolument remplacer l'anode en magnésium.

- Remplacement de l'anode [13] (ballon préparateur ECS de 200 litres): enlever le couvercle supérieur [16], retirer le matelas isolant, fermer la vanne d'arrêt sur l'arrivée d'eau froide, ouvrir la vanne d'eau chaude au robinet, ouvrir la vanne de vidange, vidanger votre installation d'eau afin de pouvoir dévisser l'anode sans causer des inondations dans le local, enlever trappe de visite [19] et dévisser l'anode. Les vis du couvercle [19] doivent être serrées avec le couple de serrage 18-22Nm.

- Remplacement de l'anode [13] (ballon préparateur ECS de 300 litres): enlever le couvercle supérieur [16], retirer le matelas isolant, fermer la vanne d'arrêt sur l'arrivée d'eau froide, ouvrir la vanne d'eau chaude au robinet, ouvrir la vanne de vidange, vidanger votre installation d'eau de pouvoir dévisser l'anode sans causer des inondations dans le local, dévisser le bouchon et enlever l'anode.

- Pour des raisons d'hygiène, l'eau doit être chauffée périodiquement au-dessus de 70°C.

- Chaque anomalie de fonctionnement doit être vérifiée par un professionnel.

- Il est recommandé d'isoler tout les tuyaux, pour éviter au maximum les pertes de chaleur.

Ces manoeuvres doivent être effectuées par vos soins et ne rentrent pas dans le cadre de la garantie.

Ballon préparateur ECS SWP
Capacité nominale I 200 300
Pression nominale	Cuve	MPa	0,6
	Serpentin 1
Température nominale °C 95
Facteur de performance NL selon DIN 4708 lors de l'alimentation en eau de chauffage à 80°C)		N_L	6,010,6
Surface serpentin m		2	2,1 2,6
Volume serpentin dm		3	14 16,5
Puissance serpentin kW 60* / 18** 70*		/ 21**
Efficacité serpentin l/h 1500* / 500**		1750*	/ 580**
Poids à vide		kg	102	118
Anode en magnésium - code produit			AMW.M8.400	AMW.M8.500

*80/10/45°C } température d'eau chauffante / température de l'eau d'alimentation / **55/10/45°C } température d'ecs; débit d'eau chauffante dans le serpentin 2,5m³/h.

Procédure en cas de dommages ou d'irrégularités

Anomalie Instruction de procédure
Fuite d'eau du ballon	fermer la vanne d'alimentation en eau froide et les vannes d'arrêt du système de chauffage central et contacter SAV
Montée en pression excessive dans le ballon
Montée en pression dans l'installation de chauffage central
Eau sale dans l'appareil	Le ballon doit être nettoyé des sédiments accumulés - à cet effet, contactez une société de service spécialisée

Recyclage et élimination des déchets

Enlèvement de produits et d'équipements:

Ce produit et ses accessoires ne doivent pas être jetés avec les ordures ménagères. Assurez-vous que le produit et tous les accessoires ont été supprimés correctement. Toutes les lois applicables doivent être respectées.

Retiré de l'exploitation

Le produit usé ne peut pas être traité comme un déchet municipal.

L'élimination appropriée du produit usé évite les effets négatifs potentiels sur l'environnement, qui pourraient se produire en cas de gestion inappropriée des déchets. Pour des informations plus détaillées sur le recyclage de ce produit, veuillez contacter votre unité gouvernementale locale, service de gestion des déchets.
