MODE D'EMPLOI POC.D-10 KOSPEL

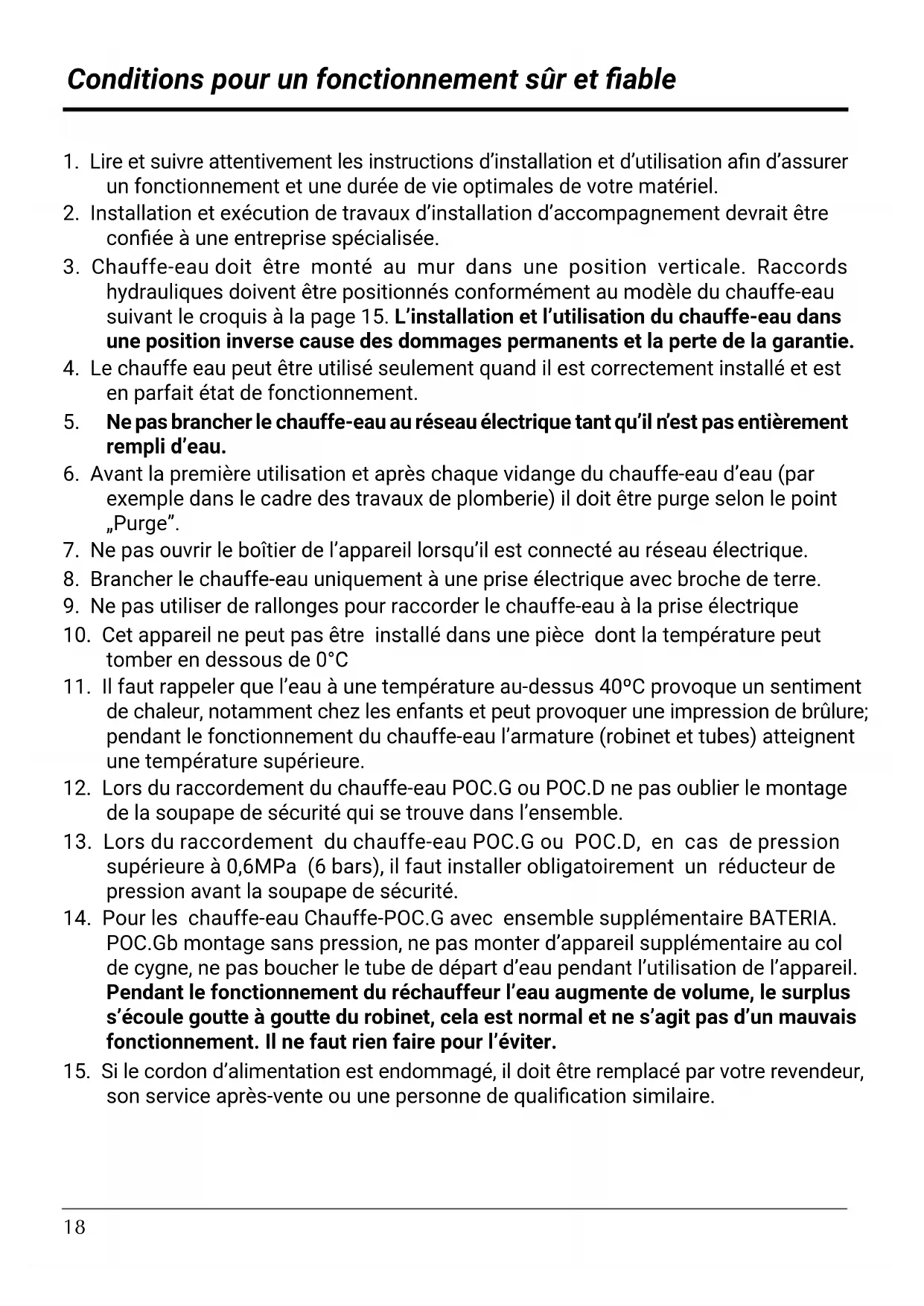

4,4 POC.10 6,1 Safety class IP24 Water heater ttings G 1/2" EN18 Conditions pour un fonctionnement sûr et able

1. Lire et suivre attentivement les instructions d’installation et d’utilisation an d’assurer

un fonctionnement et une durée de vie optimales de votre matériel.

2. Installation et exécution de travaux d’installation d’accompagnement devrait être

conée à une entreprise spécialisée.

3. Chauffeeau doit être monté au mur dans une position verticale. Raccords

hydrauliques doivent être positionnés conformément au modèle du chauffeeau suivant le croquis à la page 15. L’installation et l’utilisation du chauffe-eau dans une position inverse cause des dommages permanents et la perte de la garantie.

4. Le chauffe eau peut être utilisé seulement quand il est correctement installé et est

en parfait état de fonctionnement.

5. Ne pas brancher le chauffe-eau au réseau électrique tant qu’il n’est pas entièrement

6. Avant la première utilisation et après chaque vidange du chauffeeau d’eau (par

exemple dans le cadre des travaux de plomberie) il doit être purge selon le point „Purge”.

7. Ne pas ouvrir le boîtier de l’appareil lorsqu’il est connecté au réseau électrique.

8. Brancher le chauffeeau uniquement à une prise électrique avec broche de terre.

9. Ne pas utiliser de rallonges pour raccorder le chauffeeau à la prise électrique

10. Cet appareil ne peut pas être installé dans une pièce dont la température peut

tomber en dessous de 0°C

11. Il faut rappeler que l’eau à une température audessus 40ºC provoque un sentiment

de chaleur, notamment chez les enfants et peut provoquer une impression de brûlure; pendant le fonctionnement du chauffeeau l’armature (robinet et tubes) atteignent une température supérieure.

12. Lors du raccordement du chauffeeau POC.G ou POC.D ne pas oublier le montage

de la soupape de sécurité qui se trouve dans l’ensemble.

13. Lors du raccordement du chauffeeau POC.G ou POC.D, en cas de pression

supérieure à 0,6MPa (6 bars), il faut installer obligatoirement un réducteur de pression avant la soupape de sécurité.

14. Pour les chauffeeau ChauffePOC.G avec ensemble supplémentaire BATERIA.

POC.Gb montage sans pression, ne pas monter d’appareil supplémentaire au col de cygne, ne pas boucher le tube de départ d’eau pendant l’utilisation de l’appareil. Pendant le fonctionnement du réchauffeur l’eau augmente de volume, le surplus s’écoule goutte à goutte du robinet, cela est normal et ne s’agit pas d’un mauvais fonctionnement. Il ne faut rien faire pour l’éviter.

15. Si le cordon d’alimentation est endommagé, il doit être remplacé par votre revendeur,

son service aprèsvente ou une personne de qualication similaire.PL;DE;EN;FR-029B_f.1196

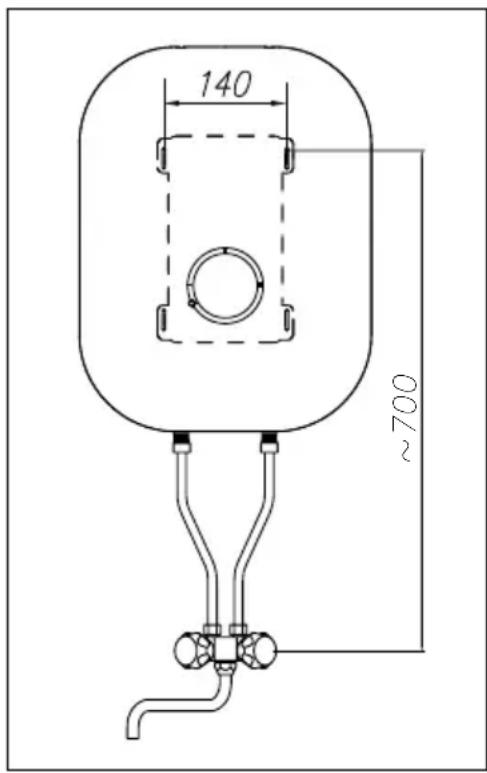

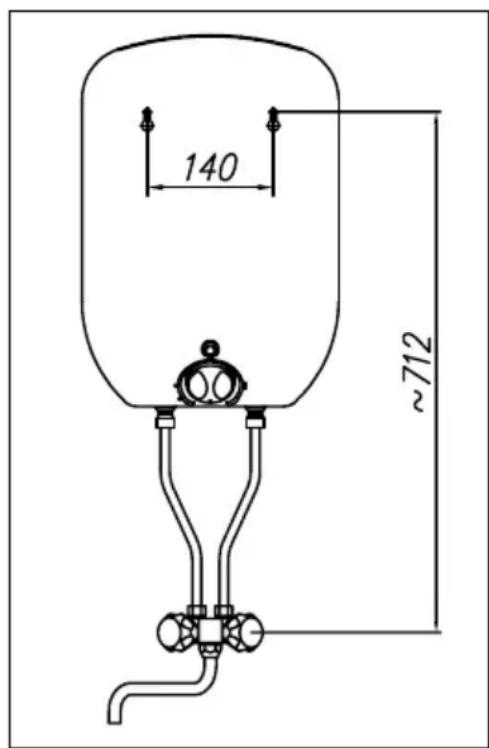

1. Le chauffeeau peut être xer au mur dans une

de deux positions verticale: a) xer deux chevilles ø 8 au mur avec un écartement de 140 mm visser les vis fournies au mur en laissant 4 mm de distance entre la tête de vis et le mur, accrocher le chauffeeau sur les vis, b) xer au mur le support et accrocher le chauffe eau. Dans le cas de montage de chauffeeau POC.G avec ensemble supplémentaire BATERIA. POC.Gb il faut respecter la distance entre les axes des vis de xation et le robinet.

2. Amener l’arrivée d’eau froide a l’emplacement

choisi pour votre chauffeeau, selon le schéma. Pour le chauffe eau: a) POC.G ou POC.D; branchez l’arrivée d’eau froide à l’entrée d’eau froide du réchauffeur selon le schéma suivant le croquis à la page 15 et sortie d’eau chaude à la tubulure de sortie du réchauffeur. Sur l’arrivée d’eau froide il faut monter obligatoirement, selon le sens de circulation, une soupape de sécurité tarée à une pression nominale 6 bars. b) POC.G avec ensemble supplémentaire BATERIA. POC.Gb; raccorder le réchauffeur au robinet avec les tubes métalliques, n’oubliez pas les joints. Dans le cas de POC.G la distance recommandée de l’axe de raccordement de tuyau et le mur est ~ 34mm.

3. Le tuyau de décharge raccordé au dispositif

limiteur de pression doit être installé dans un environnement maintenu horsgel et en pente continue vers le bas.

4. Après le raccordement du chauffeeau au réseau

d’eau il faut ouvrir le robinet d’eau chaude (rouge) et attendre que l’appareil soit rempli d’eau (quand l’eau commence à couler du robinet le chauffeeau est rempli).

5. Vériez l’étanchéité des joints.

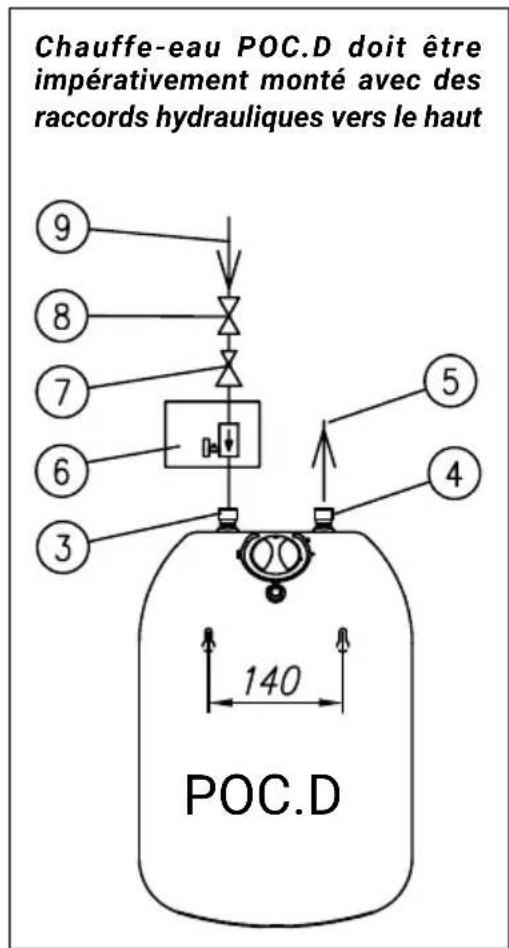

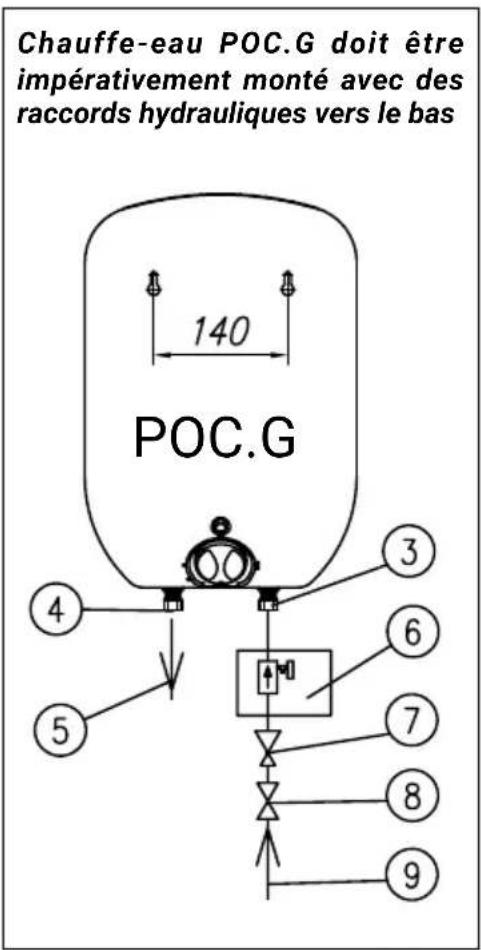

FR20 Les chauffeeau POC.G, POC.Gb et POC.D sont conçus pour être monter sur un réseau d’eau sous pression ne dépassant pas 0,6MPa (6 bars). Lorsque la pression dans l’installation dépasse 0,6 MPa (6 bars), il faut installer obligatoirement un réducteur de pression avant la soupape de sécurité. De l’eau peut goutter à la sortie de la soupape de sécurité, ceci est normal. Ne pas obstruer cet orice sous peine d’endommager l’appareil. La soupape de sécurité et le tuyau de purge ne doivent pas être installé dans un endroit exposé au gel. Aucune vanne ou clapet ne doit être monté entre le chauffeeau et la soupape de sécurité. Le réchauffeur est adapté pour être alimenté sous une tension de 230V~. Câble d’alimentation doit être branché à une prise électrique avec broche de terre. L’installation électrique doit être conforme aux normes en vigueur. Avant de brancher le chauffe-eau au réseau électrique il doit être entièrement rempli d’eau. [3] - tubulure d’entrée (l’eau froide) [4] - tubulure de sortie (l’eau chaude) [5] - sortie d’eau chaude [6] - soupape de sécurité [7] - réducteur de pression (si la pression dépasse 6 bars) [8] - vanne d’arrêté [9] - arrive d’eau froide Branchement du réchauffeur au réseau d’eau Branchement du réchauffeur au réseau électrique POC.G POC.D Chauffe-eau POC.G doit être impérativement monté avec des raccords hydrauliques vers le basChauffe-eau POC.D doit être impérativement monté avec des raccords hydrauliques vers le hautPL;DE;EN;FR-029B_f.1196

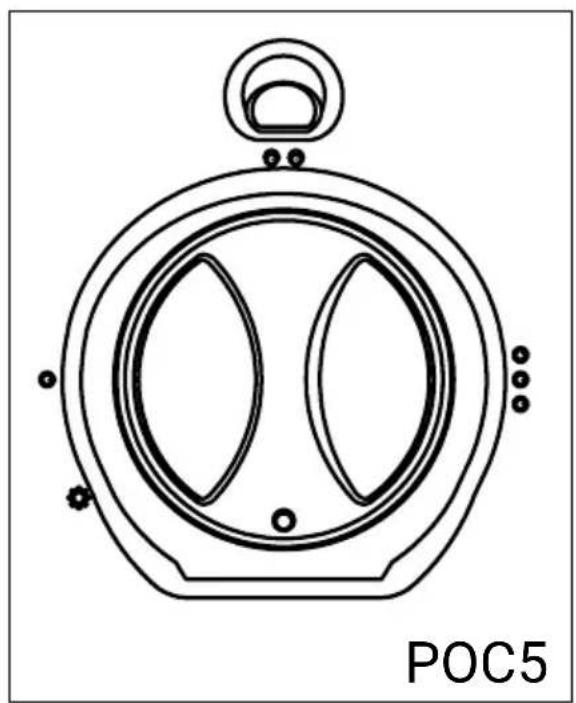

Le Réglage Le réglage de la température se fait par le régulateur sur l’enveloppe du réchauffeur. Le régulateur de la température en position entièrement à gauche, comme sur l’image, signie que le réchauffeur est coupé. La plage de réglage de la température d’eau se fait de position „ ” (~7°C) en douceur vers la position „○○○○○○”o „III” (~70°C). Lorsque le réchauffeur est en marche le témoin „chauffe” est allumé. Lorsque le réchauffeur n’est pas utilisé et installé dans une pièce où la température peut être inférieure à 0°C il faut vider complètement votre réchauffeur: monté audessus du lavabo (POC.G) il faut démonter le tube d’arrivée d’eau froide entre le réchauffeur et le robinet et ouvre le robinet d’eau chaude, monté sous le lavabo (POC.D) – il faut dévisser les raccords exibles, décrocher et tourner le réchauffeur de 180 degrés. La soupape de sécurité, doit être régulièrement vérié pour en assurer le bon fonctionnement. Purge

1. Retirer la che électrique de la prise de courant.

2. Ouvrez le robinet d’eau chaude, attendre jusqu’à ce que l’appareil soit rempli d’eau

et que l’eau commence à couler du robinet.

3. Tournez le bouton de température à la valeur désirée.

4. Mettre la che électrique dans la prise de courant.

POC5 POC10 FR22 Défaut de fonctionnement Lp. Symptôme: Raison: Action:

L’appareil ne chauffe pas l’eau et lampe témoin „chauffe” ne s’allume pas Défaut de l’installation électrique Vérier les fusibles Défaut du régulateur de température Changer le régulateur de température (service)

L’appareil ne chauffe pas l’eau et lampe témoin „chauffe” allume Défaut de l’élément chauffant Changer l’élément défectueux (service) Fusible thermique hors service Réenclencher ou changer le fusible (service)

l’appareil chauffe l’eau et lampe témoin „chauffe” ne s’allume pas Défaut indicateur „chauffe” grillée Changer la lampe (service) Donnés Techniques Type de réchauffeur

POC.D-5 POC.G-5 POC.D-5/600

Capacité l 5 Puissance nominale W 2000 600 Ampérage A 8,3 - 9,1 2,5 - 2,7 Type de réchauffeur

Capacité l 10 Puissance nominale W 2000 - Ampérage A 8,3 - 9,1 - Alimentation
