BEDIENUNGSANLEITUNG POC.D-10 KOSPEL

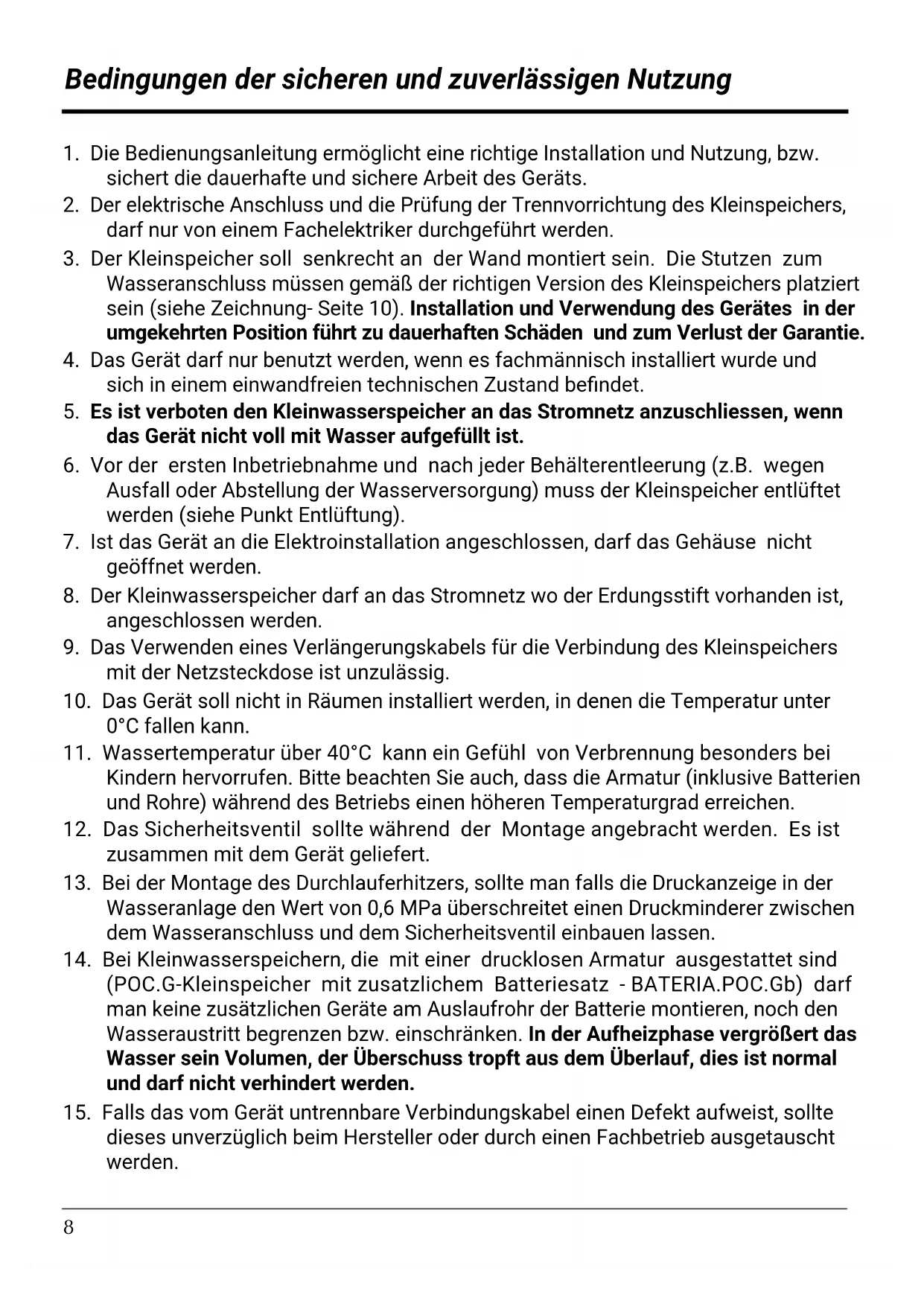

4,4 POC.10 6,1 Stopień ochrony IP24 Króćce ogrzewacza G 1/2" PL8 Bedingungen der sicheren und zuverlässigen Nutzung

1. Die Bedienungsanleitung ermöglicht eine richtige Installation und Nutzung, bzw.

sichert die dauerhafte und sichere Arbeit des Geräts.

2. Der elektrische Anschluss und die Prüfung der Trennvorrichtung des Kleinspeichers,

darf nur von einem Fachelektriker durchgeführt werden.

3. Der Kleinspeicher soll senkrecht an der Wand montiert sein. Die Stutzen zum

Wasseranschluss müssen gemäß der richtigen Version des Kleinspeichers platziert sein (siehe Zeichnung Seite 10). Installation und Verwendung des Gerätes in der umgekehrten Position führt zu dauerhaften Schäden und zum Verlust der Garantie.

4. Das Gerät darf nur benutzt werden, wenn es fachmännisch installiert wurde und

sich in einem einwandfreien technischen Zustand bendet.

5. Es ist verboten den Kleinwasserspeicher an das Stromnetz anzuschliessen, wenn

das Gerät nicht voll mit Wasser aufgefüllt ist.

6. Vor der ersten Inbetriebnahme und nach jeder Behälterentleerung (z.B. wegen

Ausfall oder Abstellung der Wasserversorgung) muss der Kleinspeicher entlüftet werden (siehe Punkt Entlüftung).

7. Ist das Gerät an die Elektroinstallation angeschlossen, darf das Gehäuse nicht

8. Der Kleinwasserspeicher darf an das Stromnetz wo der Erdungsstift vorhanden ist,

angeschlossen werden.

9. Das Verwenden eines Verlängerungskabels für die Verbindung des Kleinspeichers

mit der Netzsteckdose ist unzulässig.

10. Das Gerät soll nicht in Räumen installiert werden, in denen die Temperatur unter

11. Wassertemperatur über 40°C kann ein Gefühl von Verbrennung besonders bei

Kindern hervorrufen. Bitte beachten Sie auch, dass die Armatur (inklusive Batterien und Rohre) während des Betriebs einen höheren Temperaturgrad erreichen.

12. Das Sicherheitsventil sollte während der Montage angebracht werden. Es ist

zusammen mit dem Gerät geliefert.

13. Bei der Montage des Durchlauferhitzers, sollte man falls die Druckanzeige in der

Wasseranlage den Wert von 0,6 MPa überschreitet einen Druckminderer zwischen dem Wasseranschluss und dem Sicherheitsventil einbauen lassen.

14. Bei Kleinwasserspeichern, die mit einer drucklosen Armatur ausgestattet sind

(POC.GKleinspeicher mit zusatzlichem Batteriesatz BATERIA.POC.Gb) darf man keine zusätzlichen Geräte am Auslaufrohr der Batterie montieren, noch den Wasseraustritt begrenzen bzw. einschränken. In der Aufheizphase vergrößert das Wasser sein Volumen, der Überschuss tropft aus dem Überlauf, dies ist normal und darf nicht verhindert werden.

15. Falls das vom Gerät untrennbare Verbindungskabel einen Defekt aufweist, sollte

dieses unverzüglich beim Hersteller oder durch einen Fachbetrieb ausgetauscht werden.PL;DE;EN;FR-029B_f.1196

Montage des Warmwasserpeichers

1. Den Kleinspeicher senkrecht an die Wand nach

einer der zwei Möglichkeiten montieren:

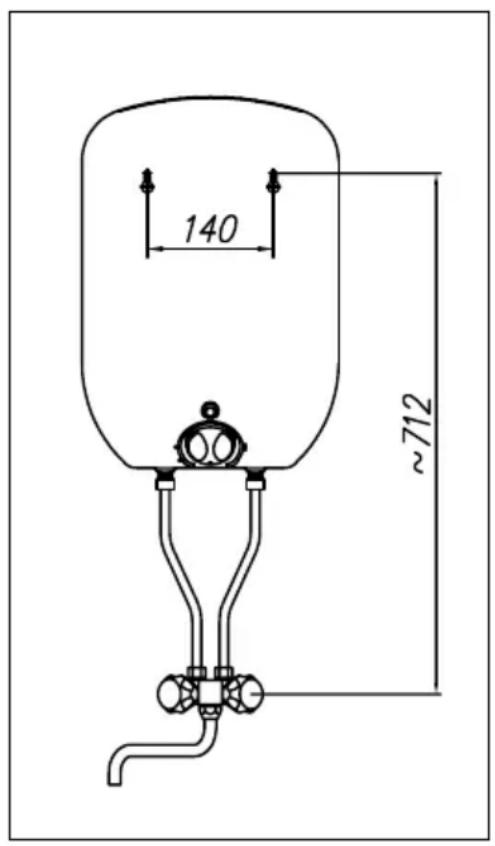

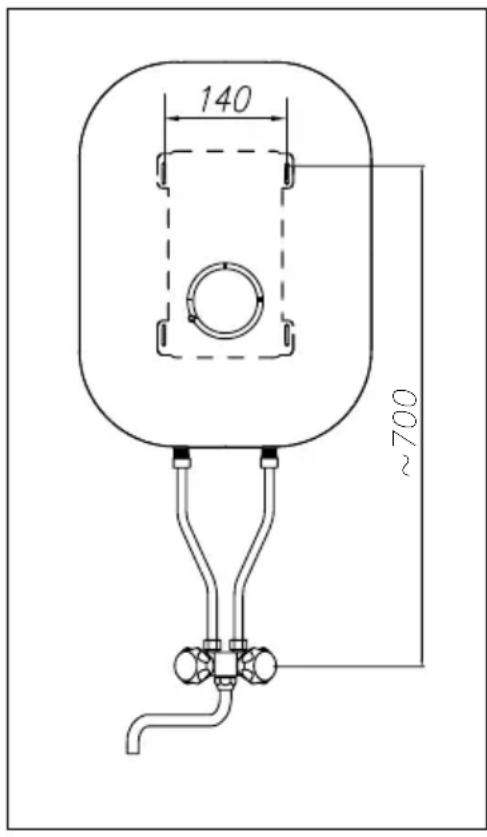

zwei Montagedübel ø 8 im Abstand von 140 mm an die Wand befestigen, die Schrauben so einziehen, dass zwischen der Wand und der Kopfschraube ein Spalt von mindestens 4 mm entsteht, den Kleinwasserspeicher an die befestigten Schrauben aufhängen. b) einen speziellen Montagebügel an die Wand anschrauben und den Warmwasserspeicher anbringen. Im Fall einer Montage des POC. G mit zusätzlichem Batteriesatz sollte man einen Abstand von zwischen den Achsen der Schraube und der Batterie einhalten.

2. Den Kleinwasserspeicher mit Rohren oder

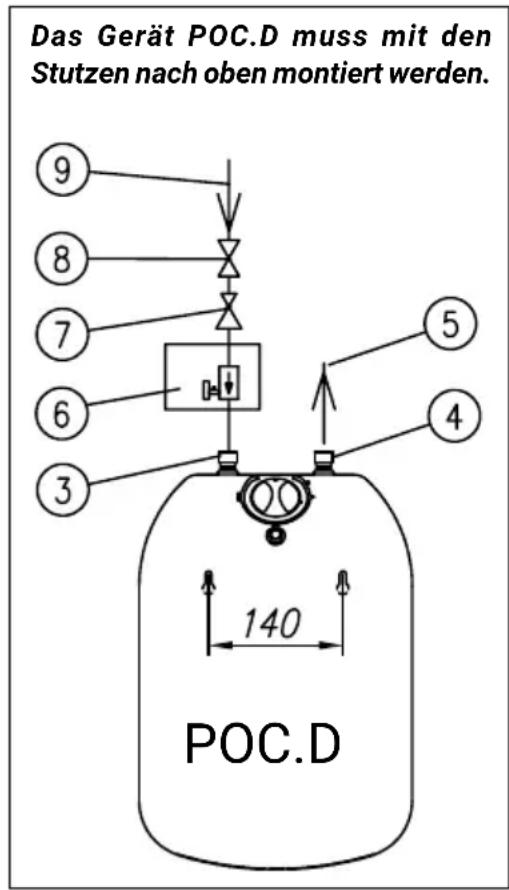

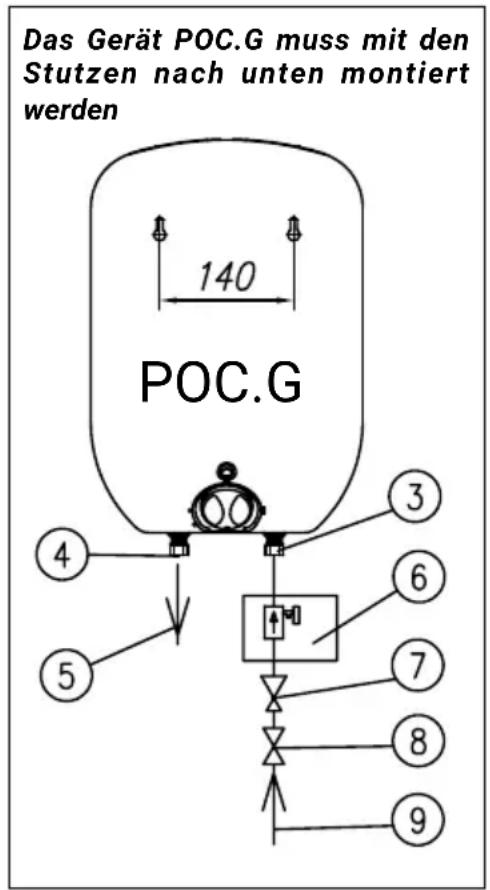

elastischen Verbindungen an die Wasseranlage nach folgendem Schema anschliessen: Im Speicher: a) POC.G oder POC.D Kaltwasserzufuhranschluss zum Einlaufstutzen anbringen (siehe Zeichnung Seite 10) und den Warmwasseranschluss zum Auslaufstutzen zum Befestigen nutzen. An der Kaltwasserzufuhrinstallation ist obligatorisch ein Sicherheitsventil mit Nenndruck von 0,6MPa in Durchussrichtung einzubauen. b) Den Warmwasserspeicher POC.G mit zusätzlichem Batteriesatz anhand von elastischen Verbindungen und Anschlüssen mit der Batterie verbinden, mit vorherigem Einziehen der Montageabdichtungen in die Schrauben. Es ist empfohlen einen Abstand zwischen den Anschlussachsen der Rohre und der Wand von ~34mm einzuhalten.

3. Ausgangsleitung, an das Gerät angeschlossen

Schutz vor übermäßigem Druck Es sollte in einer Umgebung installiert werden, die frostfrei ist und nach unten gerichtet sein sollte.

4. Nach dem Anschluss des Geräts an die

Wasserinstallation den Wasserhahn öffnen (rot markiert), bis sich der Behälter des Kleinspeichers mit Wasser füllt. (aus dem Rohrauslauf ießt Wasser).

5. Die Verbindungselemente auf Dichtheit prüfen.

~700 ~700 DE10 Die druckfesten Warmwasserspeicher POC.G und POC.D sind für den Anschluss an Wasseranlagen vorgesehen, die den Druckwert von 0,6MPa nicht überschreiten. Falls der Wasserdruck über diesen Wert steigt, muss vor dem Sicherheitsventil ein Druckminderer installiert werden. Aus dem Rohr des Sicherheitsventils, kann das Wasser durch das Auslaufröhrchen austreten. Dies entspricht der normalen Funktion eines Sicherheitsventils, dass dafür sorgen soll, dass bei Erhitzung das ausgedehnte Wasser entweichen kann. Dieses Rohr muss offen bleiben und darf nicht verschlossen werden, da dies andernfalls zu Schäden am Gerät führen kann. Das Rohr und das Sicherheitsventil dürfen nicht in frostgefährdeten Räumen installiert werden. Zwischen dem Erhitzer und dem Sicherheitsventil darf sich kein Absperrventil benden. Der Warmwasserspeicher ist ausschließlich für den 230V Wechselspannungsstrom bestimmt. Das Netzteil mit dem Stecker soll nur an eine Steckdose mit einem Erdungsstift angeschlossen werden. Die Elektroinstallation soll die geltenden Normenvorschriften erfüllen. Vor Anschluss an das Stromversorgungsnetz ist der Kleinwasserspeicher unbedingt mit Wasser zu füllen. [3] - Einlaufstutzen (kaltes Wasser)[4] - Auslaufstutzen (warmes Wasser)[5] - Warmwasserauslauf[6] - Sicherheitsventil[7] - Druckminderer (falls der Druck in der Installation mehr als 0,6MPa beträgt)[8] - Absperrventil[9] - Kaltwasseranschluss Anschluss des Kleinwasserspeichers an die Wasseranlage Elektroanschluss POC.G POC.D Das Gerät POC.G muss mit den Stutzen nach unten montiert werdenDas Gerät POC.D muss mit den Stutzen nach oben montiert werden.PL;DE;EN;FR-029B_f.1196

1. Das Netzteil aus der Steckdose rausziehen.

2. Den Warmwasserhahn aufdrehen, bis das Wasser aus dem Auslaufrohr der Batterie

3. Den Temperaturregler auf den gewünschten Temperaturbereich einstellen.

4. Das Netzteil zurück in die Steckdose stecken.

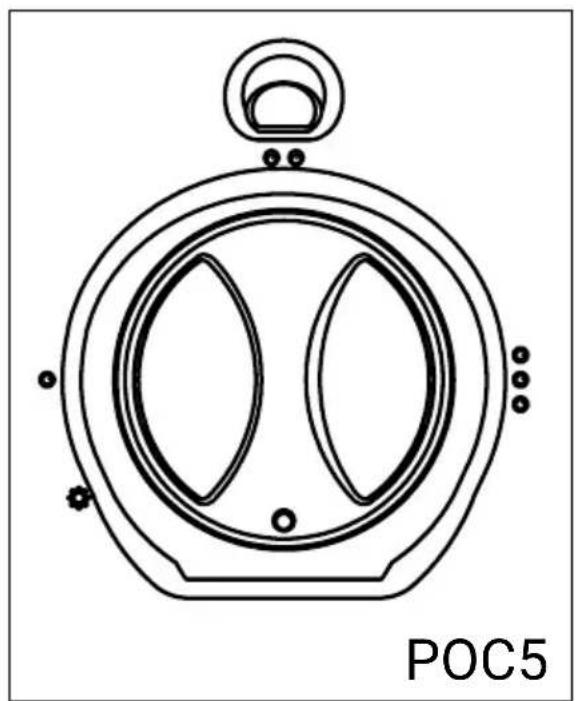

Einstellung Die gewünschte Wassertemperatur wird mit Hilfe des Temperaturreglers, der sich auf der Vorderseite des Kleinwasserspeichers bendet, eingestellt. Die linke Position des Temperaturreglers (entgegen dem Uhrzeigersinn) bedeutet, dass das Gerät ausgeschaltet ist. Die Einstellung der Temperatur des Wassers stellt man anhand des Temperaturreglers von der Ausgangsposition „ ” (~7°C) fortgehend bis zur Position „○○○○○○”oder „III” (~70°C) ein. Die rot leuchtende Kontrolllampe weist darauf hin, dass der Wasserheizbetrieb aktiv ist. Wenn das Gerät unbenutzt in einem Raum verbleibt, wo die Temperatur unter 0°C sinkt, sollten den Warmwasserspeicher vollkommen entleeren: Obertischspeichermontage (POC.G ) –ch das Abdrehen des Anschlusses am Einlaufstut zen (Kaltwasserversorgung) und Abdrehen des Warmwasserhahns einrichten. Untertischspeichermontage (POC.D) Was seranschlüsse vom Ein – und Auslaufstutzen aufdrehen (Kaltund Warmwasserversor gung), den Warmwasserspeicher abnehmen und im Winkel von 180º umdrehen. Das Sicherheitsventil sollte regelmäßig überpüft werden aufgrund von Kalkbeständen oder eventuell auftretenden Blockaden. POC5 POC10 DE12 Funktionsstörungen Technische Daten Nr Funktionsstörung Ursache Lösung

Der Kleinspeicher erwärmt das Wasser nicht und Kontrolllampe defekt. Störung der Elektroinstallation. Sicherung prüfen. Temperaturregler beschädigt. Temperaturregler austauschen (Service)

Kleinspeicher erwärmt das Wasser nicht und Kontrolllampe leuchtet. Heizelement beschädigt. Beschädigtes Element austauschen (Service) Thermosicherung beschädigt. Sicherung ersetzen oder aktivieren (Service)

Kleinspeicher erwärmt das Wasser und Kontrolllampe leuchtet nicht. Kontrolllampe durchgebrannt. Lampe austauschen (Service). Modell des Warmwasserspeichers POC.D-5 POC.G-5 POC.D-5/600 Volumen l 5 Bemessungsaufnahme W 2000 600 Bemessungsstrom A 8,3 - 9,1 2,5 - 2,7 Modell des Warmwasserspeichers POC.D-10 POC.G-10 - Volumen l 10 Bemessungsaufnahme W 2000 - Bemessungsstrom A 8,3 - 9,1 - Bemessungsspannung 220 - 240V~ Temperaturbereich °C 23 - 70 Bemessungsüberdruck MPa 0,6 Abmessungen (H x B x T) POC.5
