Type de produit	Ballon tampon pour circuit de chauffage
Marque	KOSPEL
Modèle	SV-300.1 (SV300)
Capacité	300 litres
Pression nominale de la cuve	0,6 MPa (6 bar)
Température maximale de l'eau	80 °C
Poids à vide	72 kg
Matériau	Acier noir, brut intérieur, peinture anticorrosion extérieure
Isolation thermique	Disponible en option
Raccordements	Orifice principal 6/4", doigt de gant 1/2", vidange 3/4", purgeur 1/2"
Fonction principale	Stockage d'eau chauffante et séparateur hydraulique entre chaudière et circuit de chauffage
Installation	Verticale uniquement
Circuit compatible	Circuit ouvert ou fermé conforme aux normes
Sécurité	Soupape de sécurité obligatoire, ne pas descendre sous 0 °C
Entretien	Vérifier l'étanchéité des raccords et le fonctionnement de la soupape
Garantie	Se référer aux conditions du fabricant (installation non conforme annule la garantie)
Pays d'origine	Pologne (marque KOSPEL)

FOIRE AUX QUESTIONS - SV-300.1 KOSPEL

Quelle est la capacité du ballon tampon SV-300.1 ?

La capacité est de 300 litres.

Peut-on utiliser ce ballon avec une pompe à chaleur ?

Oui, le ballon tampon est conçu pour coopérer avec des chaudières et des pompes à chaleur.

Quelle est la pression maximale de la cuve ?

La pression nominale de la cuve est de 0,6 MPa (6 bars) pour les modèles 200 à 500 litres.

Quelle est la température maximale de l'eau dans le ballon ?

La température maximale est de 80 °C pour les modèles de 300, 400 et 500 litres.

Le ballon est-il livré avec l'isolation thermique ?

L'isolation thermique est disponible en option, pas incluse de série.

Comment installer le ballon tampon ?

L'installation doit être réalisée en position verticale, dans un local hors gel, par un service spécialisé. Respecter les normes en vigueur.

Que faire en cas de fuite d'eau ?

Fermer les vannes d'accès du circuit de chauffage et contacter le service après-vente.

Le ballon peut-il être utilisé en circuit fermé ?

Oui, il est compatible avec les circuits ouverts et fermés conformes aux normes.

Quel entretien régulier est nécessaire ?

Vérifier visuellement l'étanchéité des raccords et le bon fonctionnement de la soupape de sécurité.

Comment éliminer le ballon en fin de vie ?

Ne pas jeter avec les ordures ménagères. Contacter le service de gestion des déchets pour un recyclage approprié.

MODE D'EMPLOI SV-300.1 KOSPEL

Le fabricant réserve le droit de faire les changements nécessaires qui ne seront pas mentionnés dans le mode d'emploi mais le caractéristique du produit sera conservé.

Les ballons tampons SV et SVW sont destinés à stocker de l'eau chauffante en coopération avec des chaudières et des pompes de chaleur. En plus ils ont une fonction de séparateur hydraulique entre la chaudiere et l'installation du chauffage central. Ballon tampon SVW est équipé du serpentin pour le système solaire. Ballon tampon est fait de l'accier noir, brut à l'intérieur et isolé par la peinture anti-corrosion à l'extérieur.Disponible avec l'iso1ation thermique ou sans. Un grand nombre des raccord permet de différentes variantes de branchements.

La pression maximale du gallon tampon est:

• 0,6MPa - capacité 200-500 litres.

• 0,3MPa - capacité 800-1000 litres

La pression maximale de travail dans le serpentin:

• 1MPa- capacité 200-500 litres.

• 0,6MPa - capacité 800-1000 litres

Les conditions pour un fonctionnement sur et friable

• Lire et suivre attentivement les instructions d'installation et d'utilisation afin d'assurer un fonctionnement performant et une durée de vie optimale de votre matériel.

• Montage et utilisation de gallon tampon non conforme avec cette notice n'est pas autorisée peut provoquer un dysfonctionnement et annule la garantie.

• Lors de tous les travaux liés à l'installation, l'entretien ou la maintenance de l'appareil, les règles d'hygiene et de sécurité au travail doivent être respectées ainsi que la protection contre les explosions, la protection contre l'incendie et la protection de l'environnement conformément aux exigences et réglementations applicables dans le pays concernre.

• Il est interdit de monter le gallon tampon dans les pieces ou la température peut descendre au dessous de 0^

• Il faut demander le service spécialisé pour le montage, la réalisation des installations nécessaires et le démarrage du ballon tampon

• Eau chauffante doit répondre aux normes en vigueur.

• Il est interdit de dépasser la température nominale de 80^ dans des ballons tampon à la capacité de (300, 400 et 500 litres). Il est interdit de dépasser la température nominale de 95^ pour le gallon tampon de (200; 800; 1000 litres).

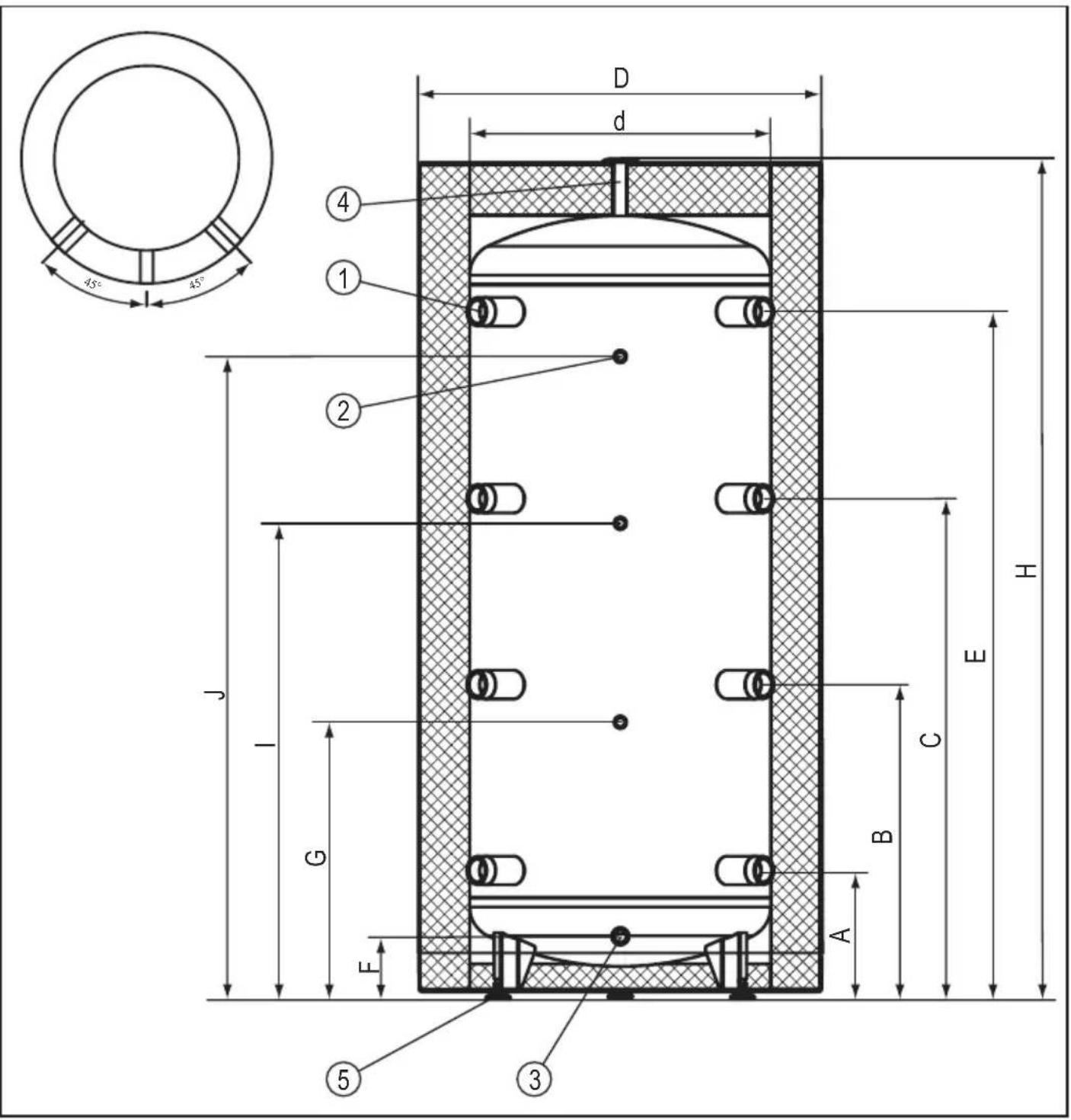

Construction du ballon tampon SV (200, 300, 400, 500l)

[1] - orifice du raccordement (6/4")
[2] - orifice pour doit de gant (1/2")
[3] - orifice de vidange (3/4" - 200, 300l), (1" - 400l, 500l),
[4] - orifice pour purgeur (1 / 2^ )
[5] - piesds

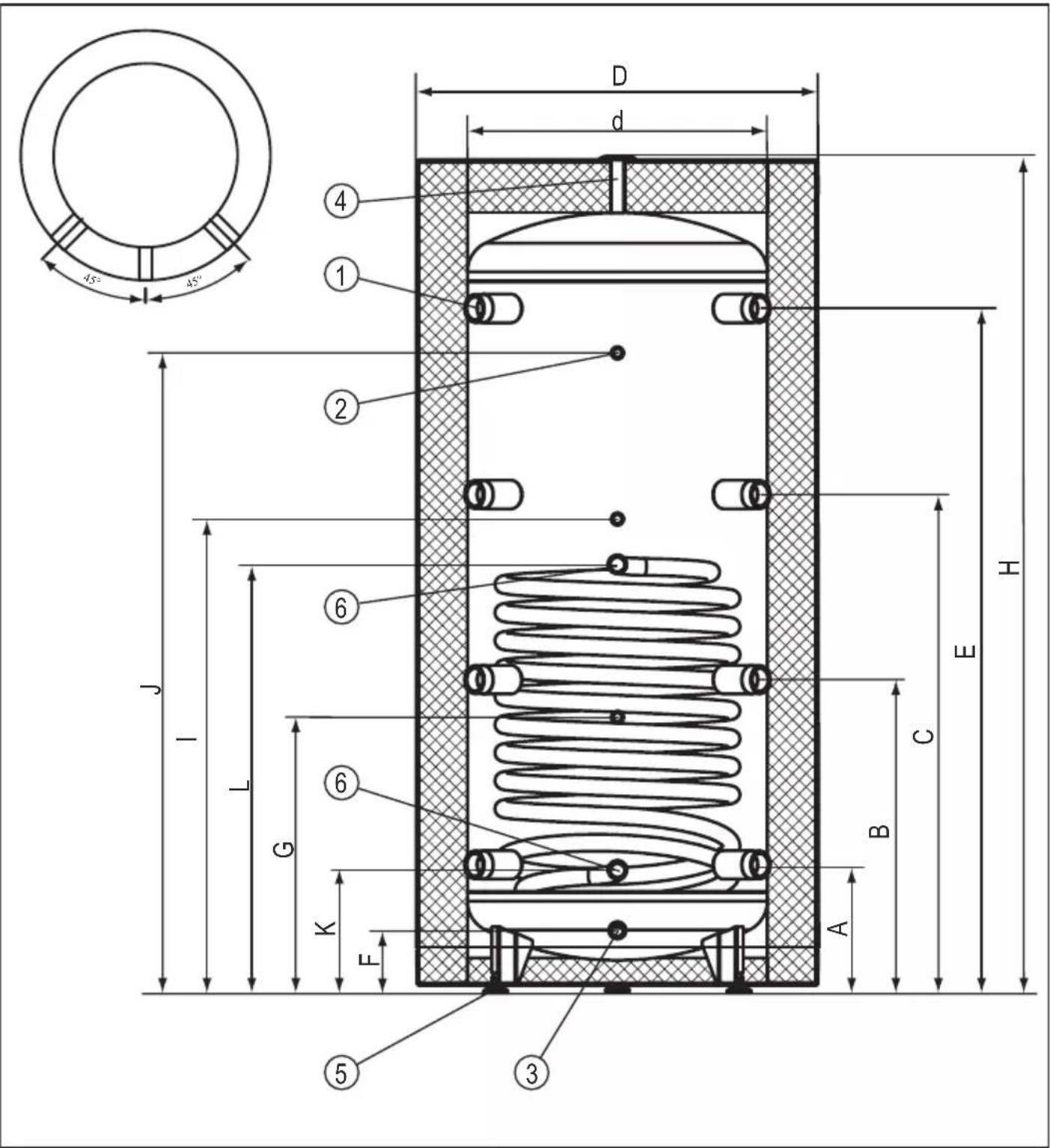

Construction du gallon tampon avec le serpentin SVW (200, 300, 400, 500l)

[1] - orifice du raccordement (6/4")
[2] - orifice pour doit de gant (1 / 2^ )
[3] - orifice de vidange (3/4"-200, 300l), (1"-400l, 500l),
[4] - orifice pour purgeur (1/2>)
[5] - piesds
[6] - orifice du serpentin 1"

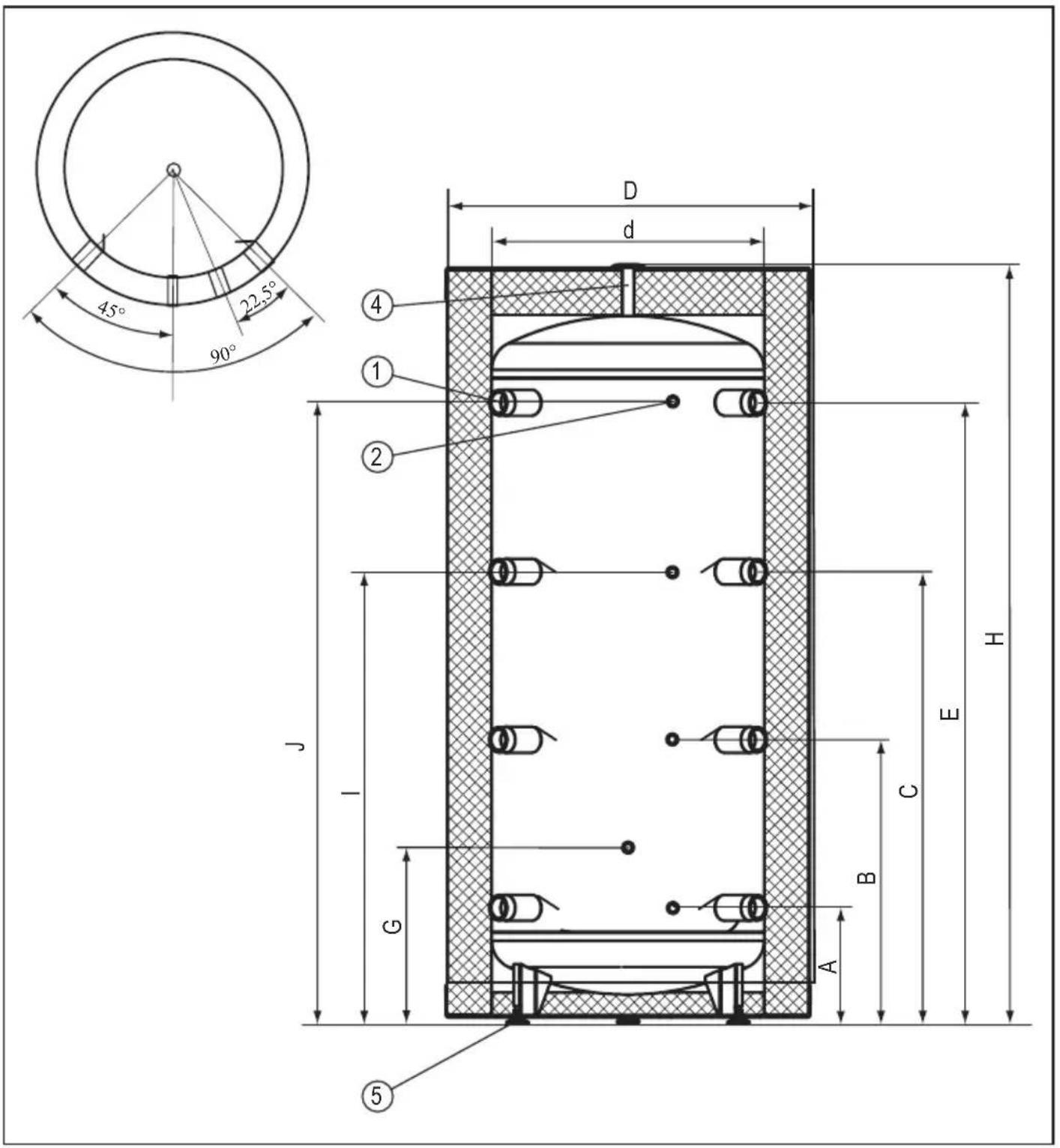

Construction du gallon tampon SV (800, 1000l)

[1] - orifice du raccordement (6/4")
[2] - orifice pour doit de gant (1/2")
[4] - orifice pour purgeur (6/4")
[5] -pieds

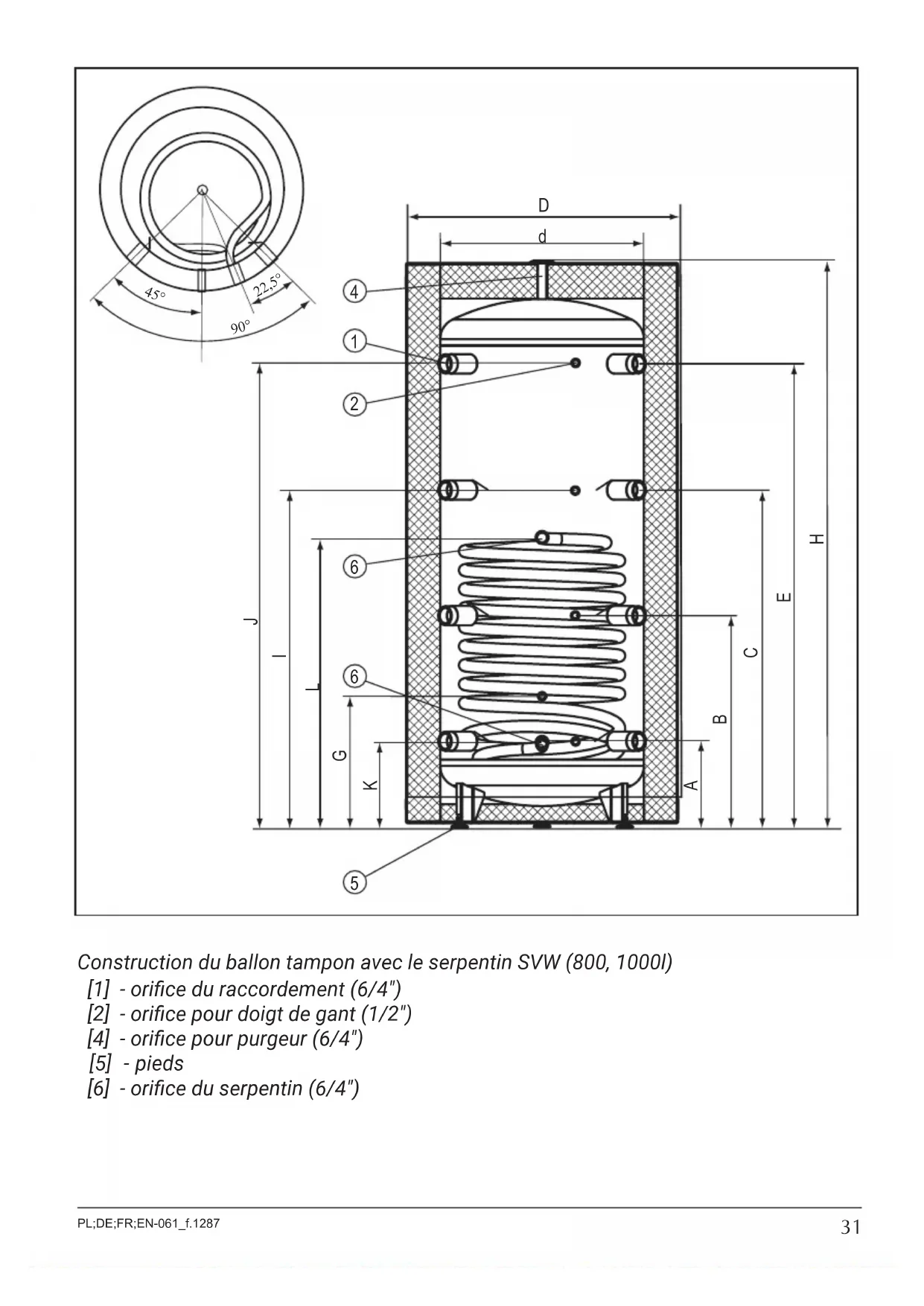

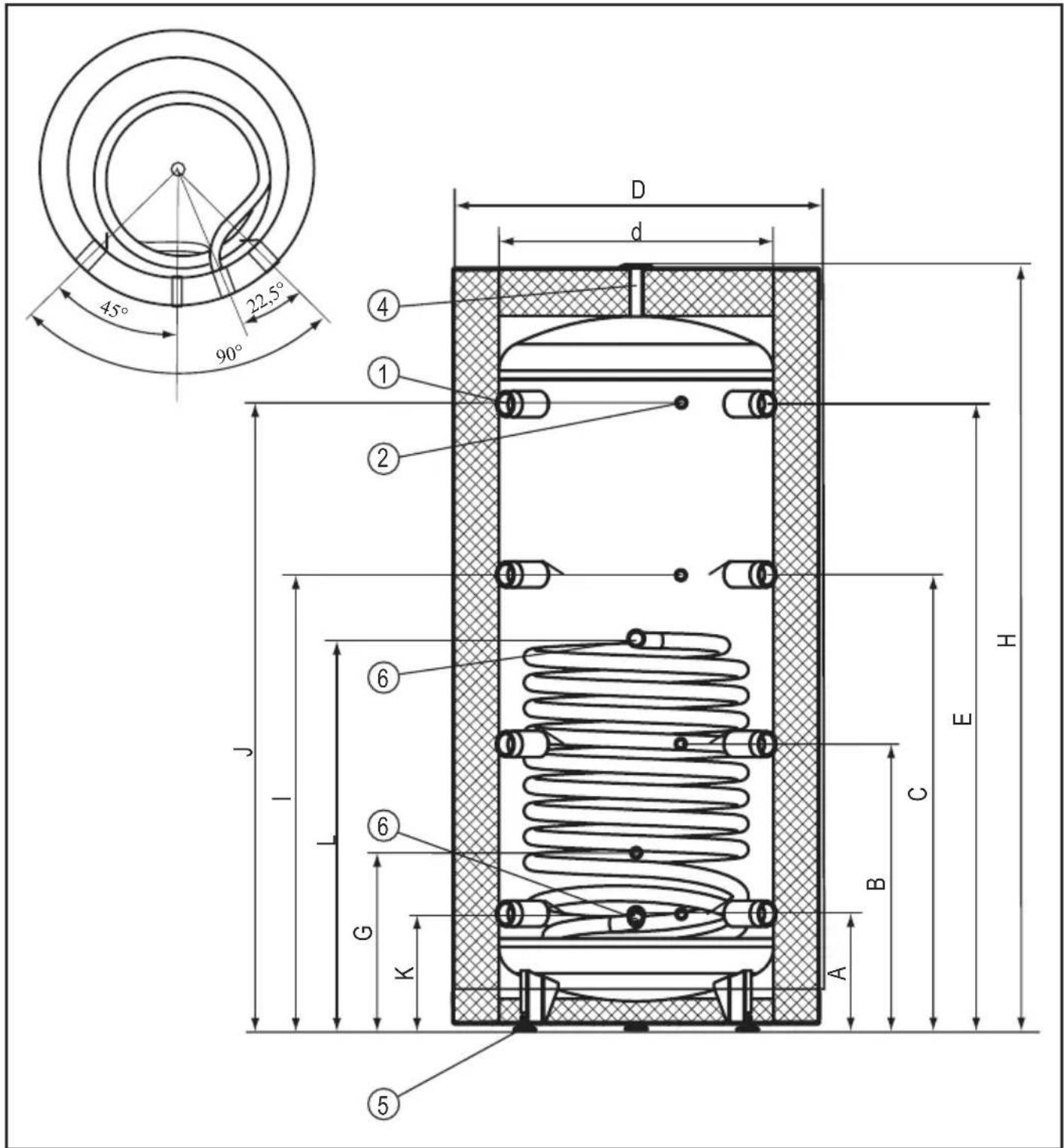

Construction du gallon tampon avec le serpentin SVW (800, 1000l)

[1] - orifice du raccordement (6/4")
[2] - orifice pour doigt de gant (1 / 2^ )
[4] - orifice pour purgeur (6/4")
[5] - piesds
[6] - orifice du serpentin (6/4")

Dimensions

Model		SV200	SVW200	SV300	SVW300	SV400	SVW400	SV500	SVW500	SV800	SVW800	SV1000	SVW1000
D	755016156249861160973mm	5956927	755854950
d45		600650790
H16		9616431761	19472132
A26		2562613603	40360
B61		266567408	15832
C97		9961051112	01280 1303
E		1322133	8136814461	5001774
F		1251261	24130
G		5545445	550629581581
I		9119409	4710641120	1303
J		1239124	9127813791	5001774
K		-	256	-	239	-	246	-	251	-	360	-	360
L		-	811	-	850	-	856	-	974	-	1021	-	1186

Installation

Il faut poser le ballon tampon en position verticale.
- On peut utiliser le gallon tampon pour l'installation du chauffage central:
- dans le circuit ouvert, réalisé conformément aux normes en viqueur,
- dans le circuit fermé, réalisé conformément aux normes en vigueur,
L'appareil doit être installé de telle manière et dans tel endroit qu'au cas de fuite accidentelle du ballon ou des raccords il n'y avait pas d'inondation du local.

Première mise en service

Avant la première mise en service du gallon tampon il faut vérifier visuellement la fiabilité du montage de l'appareil. Vérifier l'étanchéité des raccords. Vérifier le fonctionnement de la soupape de sécurité (conformément aux instructions du fabricant).

Ballon tampon		SV 200	SVW 200	SV 300	SVW 300	SV 400	SVW 400	SV 500	SVW 500	SV 800	SVW 800	SV 1000	SVW 1000
Capacité l2003004005008001000
Pression nominale du cuve MPa	0,60,3
Pression nominale du serpentin	MPa -1	-1-1-	-0,6-0	6
Température nominale °C95		80
Surface du serpentin	m²	-	0,75	-	1,5	-	1,7	-	2,25	-	2,89	-	3,45
Capacité du serpentin	dm³	-	4,5	-	9,1	-	10	-	13,7	-	26,2	-	31,3
Puisance du serpentin	kW -		22*	-	45*	-	50*	-	65*	-	72*		89*
			7**		14**		16**		21**		23**		28**
Poids sans eau	kg	60	82	72	101	86	118	128	163	115	169	145	198

*80/10/45°C **55/10/45°C

Procedure en cas de dommages ou d'irregularités

Anomalie Instruction de procédure
Fuite d'eau du gallon	Fermez les vannes d'accêt du système de chauffage central et contactez le service
Montée en pression excessive dans le gallon

Recyclage et élimination des déchets

Enlèvement de produits et d'équipements:

Ce produit et ses accessoires ne doivent pas etre jetés avec les ordures menagères. Assurez-vous que le produit et tous les accessoires ont ete supprimés correctement. Toutes les lois applicables doivent etre respectees.

Retiré de l'exploitation

Le produit usé ne peut pas être traité comme un déchet municipal. L'élimination appropriée du produit usé évite les effets négatifs potentiels sur l'environnement, qui pourrait se produit en cas de gestion inappropriée des déchets. Pour des informations plus détaillées sur le recyclage de ce produit, veuillez contacter votre unité gouvernentale locale, service de gestion des déchets.
