| Typ produktu | Zbiornik buforowy do obiegu grzewczego |
| Marka | KOSPEL |
| Model | SV-300.1 (SV300) |
| Pojemność | 300 litrów |
| Ciśnienie nominalne zbiornika | 0,6 MPa (6 bar) |
| Maksymalna temperatura wody | 80 °C |
| Masa własna | 72 kg |
| Materiał | Stal czarna, surowa wewnątrz, zewnętrzna powłoka antykorozyjna |
| Izolacja termiczna | Opcjonalnie dostępna |
| Przyłącza | Główny otwór 6/4", tuleja termometru 1/2", spust 3/4", odpowietrznik 1/2" |
| Główna funkcja | Magazynowanie ciepłej wody i separator hydrauliczny między kotłem a obiegiem grzewczym |
| Montaż | Tylko pionowy |
| Kompatybilny obieg | Obieg otwarty lub zamknięty zgodny z normami |
| Bezpieczeństwo | Obowiązkowy zawór bezpieczeństwa, nie schodzić poniżej 0 °C |
| Konserwacja | Sprawdzać szczelność przyłączy i działanie zaworu bezpieczeństwa |
| Gwarancja | Patrz warunki producenta (nieprawidłowy montaż unieważnia gwarancję) |
| Kraj pochodzenia | Polska (marka KOSPEL) |
Często zadawane pytania - SV-300.1 KOSPEL
Pytania użytkowników dotyczące SV-300.1 KOSPEL
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Kocioł w formacie PDF za darmo! Znajdź swoją instrukcję SV-300.1 - KOSPEL i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. SV-300.1 marki KOSPEL.
INSTRUKCJA OBSŁUGI SV-300.1 KOSPEL
Producent zastrzega sobie prawo wprowadzania zmian, jakie będzie uważał za wskazane, a które będą uwidocznione w instrukcji obsługi, przy czym zasadnicze cechy wyrobu zostaną zachowane.

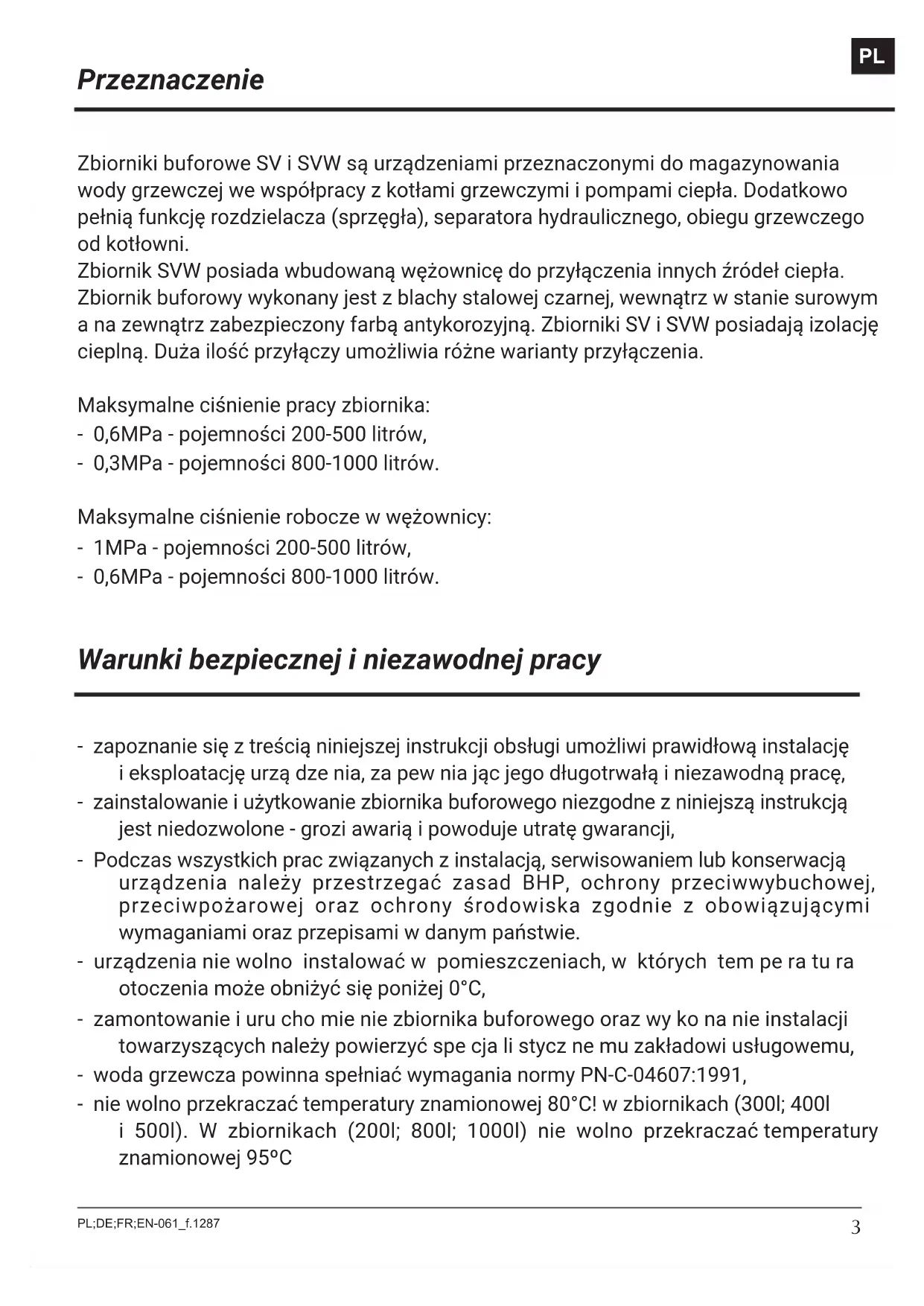

Zbiorniki buforowe SV i SVW są urządzeniami przeznaczonymi do magazynowania wody grzewczej we współpracy z kotłami grzewczymi i pompami ciepła. Dodatkowo pełnią funkcję rozdzielacza (sprzęgła), separatora hydraulicznego, obiegu grzewczego od kotłowni.
Zbiornik SVW posiada wbudowaną wężownicę do przyłączenia innych źródeł ciepła. Zbiornik buforowy wykonany jest z blachy stalowej czarnej, wewnątrz w stanie surowym, a na zewnątrz zabezpieczony farbą antykorozyjną. Zbiorniki SV i SVW posiadają izolację cieplną. Duża ilość przyłączy umożliwia różne warianty przyłączenia.
Maksymalne ciśnienie pracy zbiornika:
- 0,6 MPa - pojemności 200-500 litrów,
- 0,3 MPa - pojemności 800-1000 litrów.
Maksymalne ciśnienie robocze w wężownicy:
- 1 MPa - pojemności 200-500 litrów,
- 0,6 MPa - pojemności 800-1000 litrów.
Warunki bezpiecznej i niezawodnej pracy
- Zapoznanie się z treścią niniejszej instrukcji obsługi umożliwi prawidłową instalację i eksploatację urządzenia, zapewniając jego długotrwałą i niezawodną pracę.
- Zainstalowanie i użytkowanie zbiornika buforowego niezgodnie z niniejszą instrukcją jest niedozwolone - grozi awarią i powoduje utratę gwarancji.
- Podczas wszystkich prac związanych z instalacją, serwisowaniem lub konserwacją urządzenia należy przestrzegać zasad BHP, ochrony przeciwwybuchowej, przeciwpożarowej oraz ochrony środowiska zgodnie z obowiązującymi wymaganiami oraz przepisami w danym państwie.
- Urządzenia nie wolno instalować w pomieszczeniach, w których temperatura otoczenia może obniżyć się poniżej 0°C.
- Zamontowanie i uruchomienie zbiornika buforowego oraz wykonanie instalacji towarzyszących należy powierzyć specjalistycznemu zakładowi usługowemu.
- Woda grzewcza powinna spełniać wymagania normy PN-C-04607:1991.
- Nie wolno przekraczać temperatury znamionowej 80°C w zbiornikach (300l; 400l i 500l). W zbiornikach (200l; 800l; 1000l) nie wolno przekraczać temperatury znamionowej 95°C.

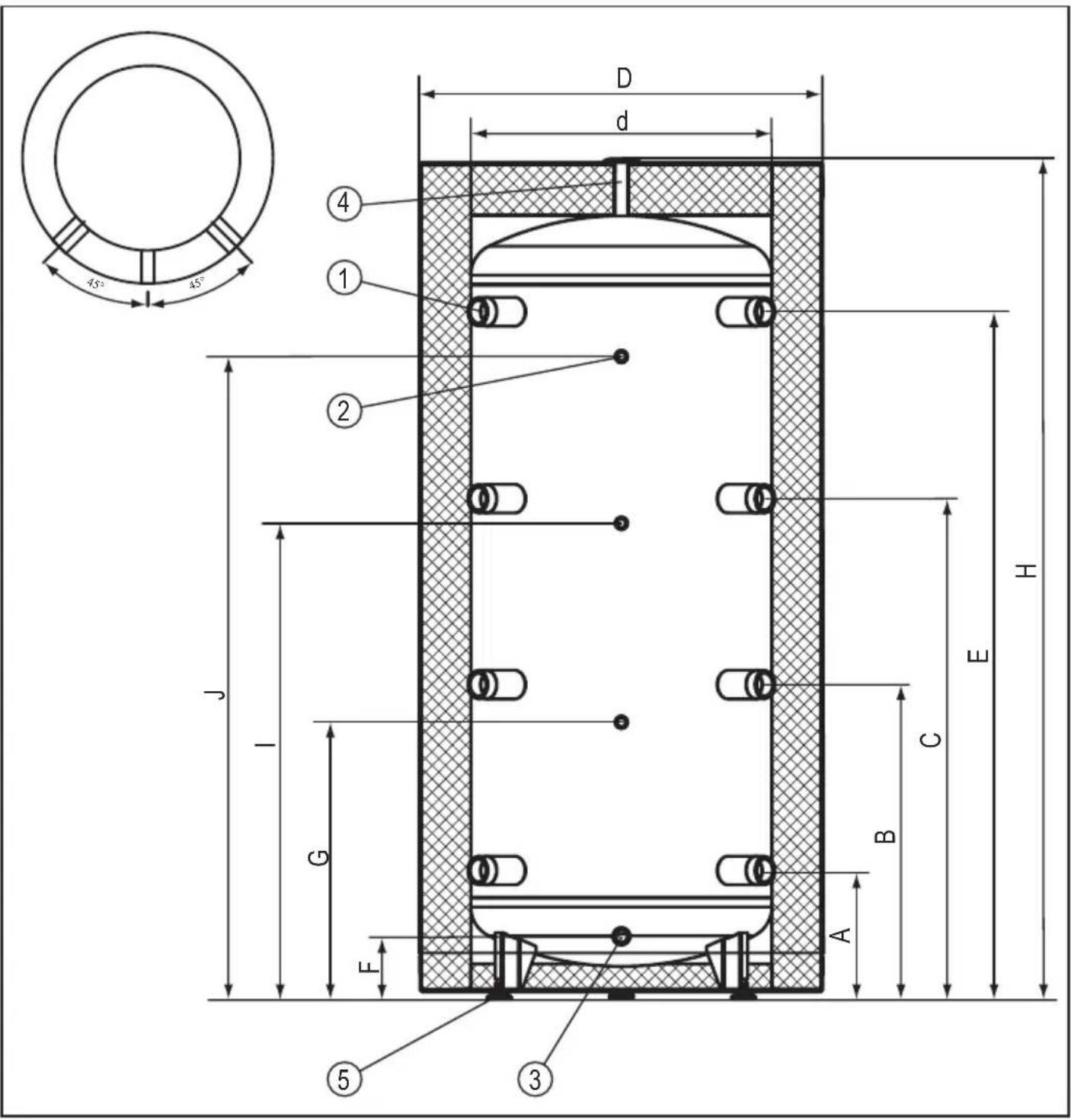

Budowa zbiornika buforowego SV (200, 300, 400, 500l)
[1] - króciec przyłączeniowy (6/4") [2] - króciec czujnika temperatury (1/2") [3] - króciec spustowy (1/2") [4] - króciec przyłącza odpowietrznika (1/2") [5] - stopki

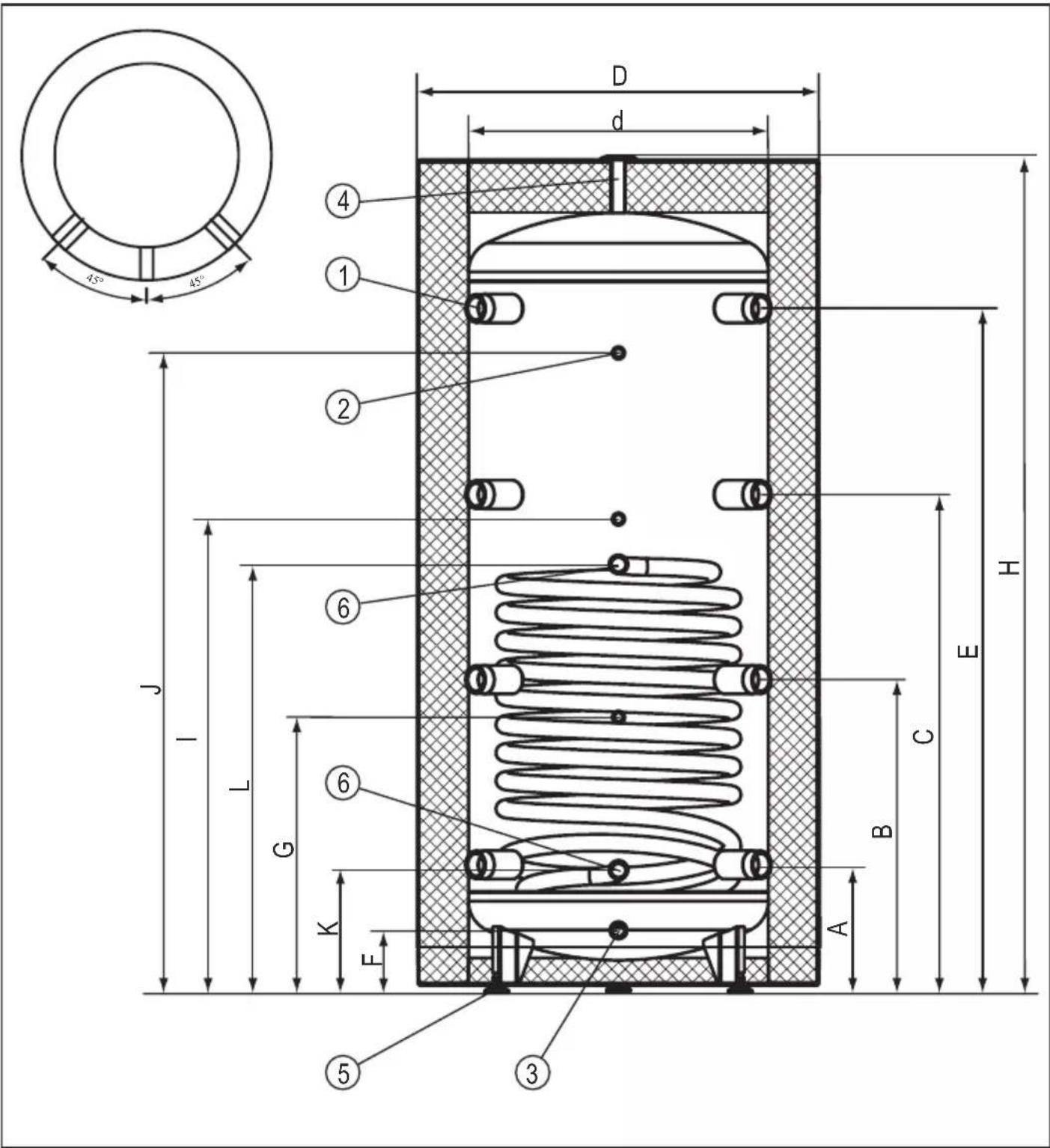

Budowa zbiornika buforowego z wężownicą SVW (200, 300, 400, 500l)
[1] - króciec przyłączeniowy (6/4") [2] - króciec czujnika temperatury (1/2") [3] - króciec spustowy (1/2"), [4] - króciec przyłącza odpowietrznika (1/2") [5] - stopki [6] - króciec przyłącza wężownicy 1"

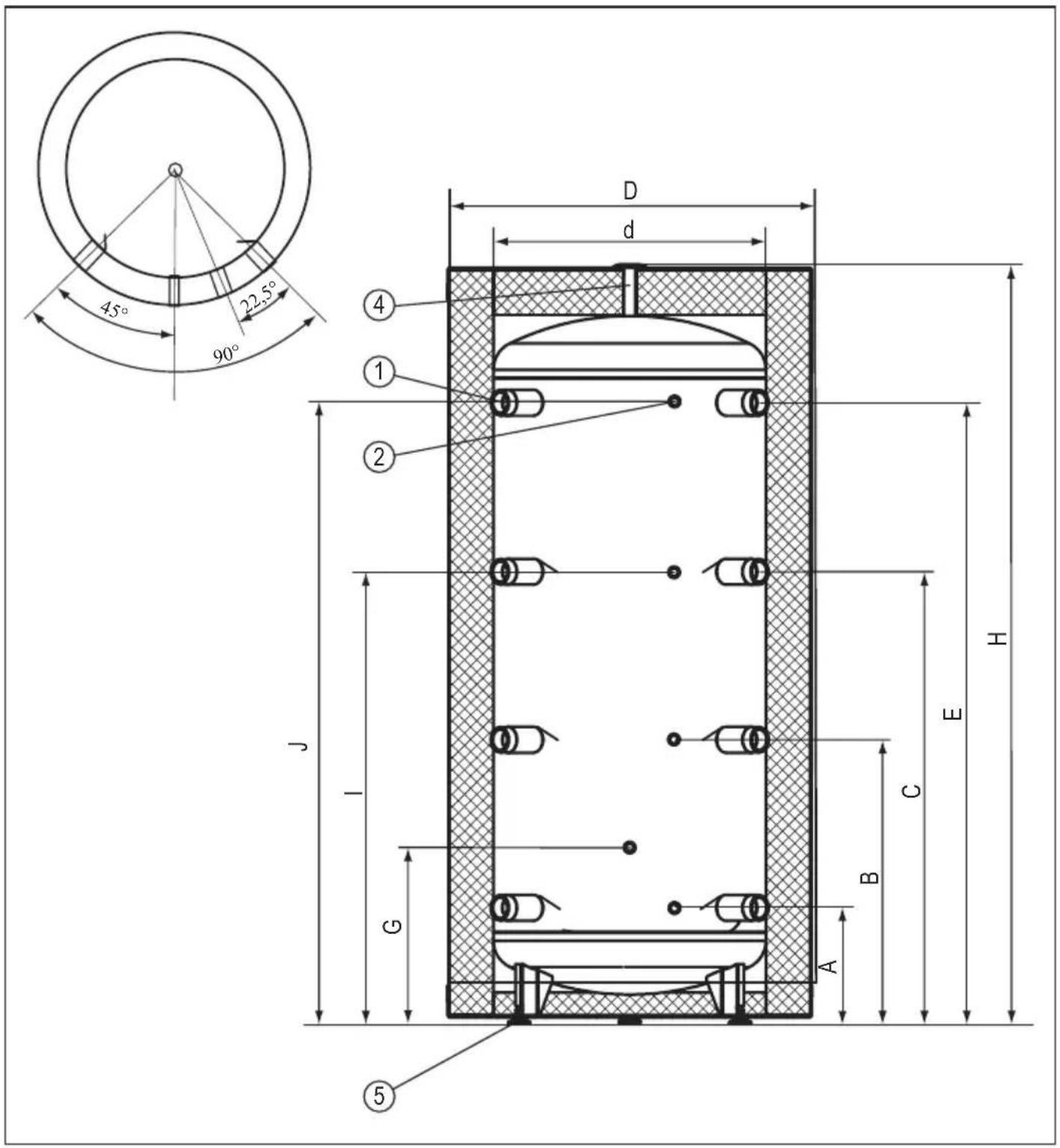

Budowa zbiornika buforowego SV (800, 1000l)
[1] - króciec przyłączeniowy (6/4") [2] - króciec czujnika temperatury (1/2") [4] - króciec przyłącza odpowietrznika (6/4") [5] - stopki

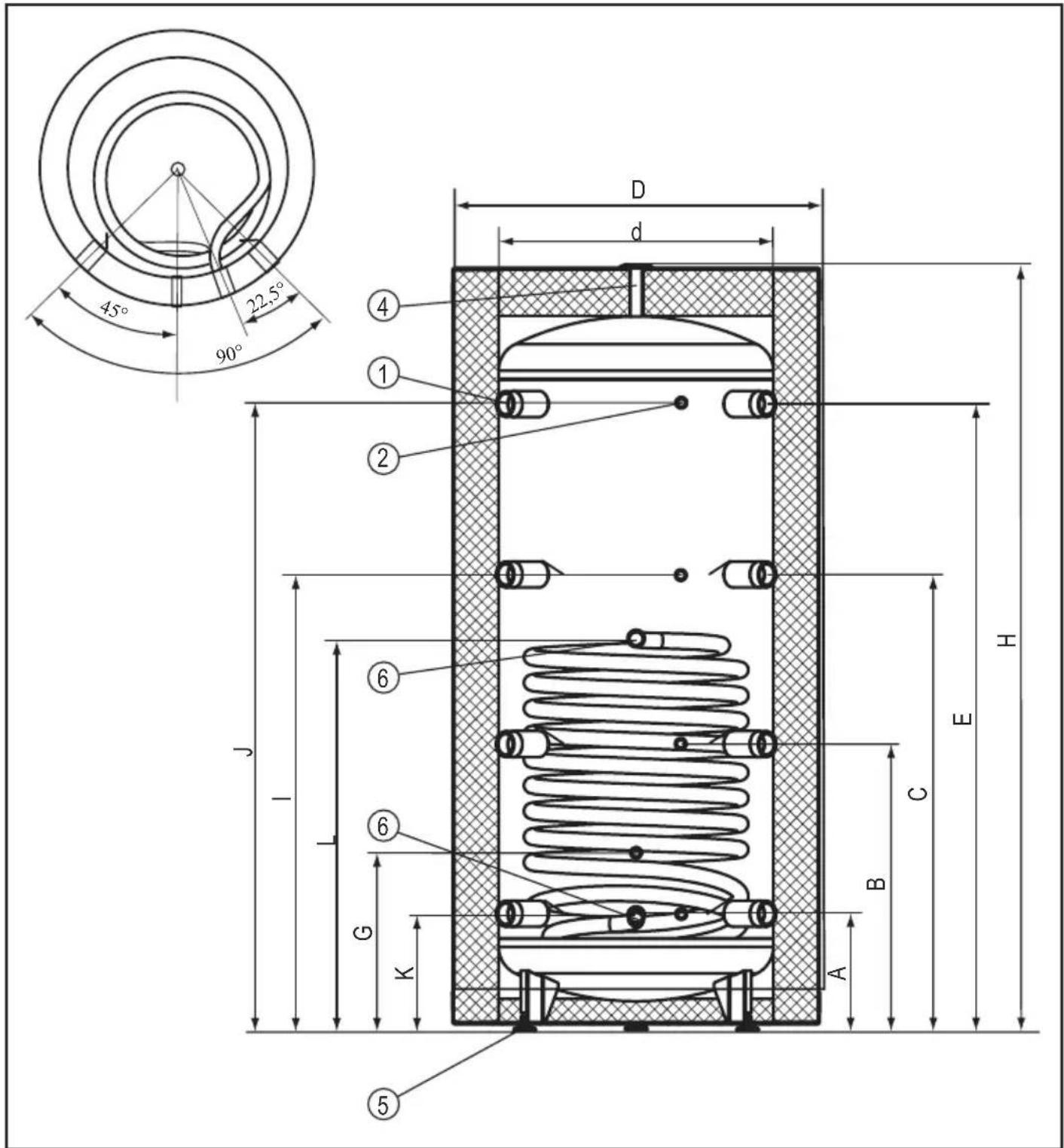

Budowa zbiornika buforowego SVW (800, 1000l)
[1] - króciec przyłączeniowy (6/4") [2] - króciec czujnika temperatury (1/2") [4] - króciec przyłącza odpowietrznika (6/4") [5] - stopki [6] - króciec przyłącza wężownicy (6/4")
| Wymiary | |||||||||||||
| Model | SV200 | SVW200 | SV300 | SVW300 | SV400 | SVW400 | SV500 | SVW500 | SV800 | SVW800 | SV1000 | SVW1000 | |
| D | 755061615624986110973mm | 595692755854950 | |||||||||||
| d45 | 600650790 | ||||||||||||
| H16 | 9616431761 | 19472132 | |||||||||||
| A26 | 2562613603 | 40360 | |||||||||||
| B61 | 6266567408 | 15832 | |||||||||||
| C97 | 9961051112 | 201280 1303 | |||||||||||
| E | mm | 13221338136814461 | 5001774 | ||||||||||
| F | 125126124130 | - | |||||||||||
| G | 554544550629581581 | 31 | |||||||||||
| I | 91194094710641120 | 1303 | |||||||||||
| J | 12391249127813791 | 5001774 | |||||||||||
| K | - | 256 | - | 239 | - | 246 | - | 251 | - | 360 | - | 360 | |
| L | - | 811 | - | 850 | - | 856 | - | 974 | - | 1021 | - | 1186 | |
Instalacja
Zbiornik buforowy montuje się wyłącznie w pozycji pionowej. Zbiornik buforowy musi być zamontowany w instalacji centralnego ogrzewania: systemu otwartego, wykonanej zgodnie z normą PN-B-02413:1991, - systemu zamkniętego, wykonanej zgodnie z normą PN-B-02414:1999. Zbiornik musi być zamontowany w taki sposób, aby wyciek awaryjny ze zbiornika lub przyłączy nie spowodował zalania pomieszczenia.
Uruchomienie
Przed uruchomieniem zbiornika buforowego należy optycznie sprawdzić prawidłowość podłączenia urządzenia. Sprawdzić szczelność połączenia. Sprawdzić działanie zaworu bezpieczeństwa (zgodnie z instrukcją producenta zaworu).
| Zbiornik buforowy | SV200 | SVW200 | SV300 | SVW300 | SV400 | SVW400 | SV500 | SVW500 | SV800 | SVW800 | SV1000 | SVW1000 | |
| Pojemność znamionowa l2003004 | 005008 | 001000 | |||||||||||
| Cijsnienie znamionowe zbiornika MPa 0,6 | 0,3 | ||||||||||||
| Cijsnienie znamionowe węzownicy MPa -1 | -1-1-1-0,6-0,6 | ||||||||||||
| Temperatura znamionowa °C95 | 80 | 95 | |||||||||||
| Powierzchnia wȩzownicy | m² | - | 0,75 | - | 1,5 | - | 1,7 | - | 2,25 | - | 2,89 | - | 3,45 |
| Pojemnosć wȩzownicy | dm³ | - | 4,5 | - | 9,1 | - | 10 | - | 13,7 | - | 26,2 | - | 31,3 |
| Moc wȩzownicy | kW - | 22* | - | 45* | - | 50* | - | 65* | - | 72* | 89* | ||
| 7** | 14** | 16** | 21** | 23** | 28** | ||||||||
| Masa (bez wody) | kg | 60 | 82 | 72 | 101 | 86 | 118 | 128 | 163 | 115 | 169 | 145 | 198 |
*80/10/45°C} temperatura wody grzewczej / temperatura wody zasilającej / temperatura wody w zbiorniku; przepływ wody **55/10/45°C grzewczej 2,5 m³/h.
Sposób postępowania w przypadku wystąpienia uszkodzeń lub nieprawidłowości
Recykling i usuwanie odpadów
Usuwanie produktu i wyposażenia:
Produktu ani wyposażenia nie wolno usuwać wraz z odpadami domowymi. Należy zadbać, aby produkt i całe wyposażenie zostały usunięte w sposób prawidłowy. Należy przestrzegać wszystkich obowiązujących przepisów.
Wycofanie z eksploatacji
Zużyty produkt nie może być traktowany jak odpad komunalny. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko, jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowania odpadów.
