CL700 - équipements de mesure Klein Tools - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Mesure de température, humidité, et point de rosée
Plage de mesure de température	-20 à 60 °C
Plage de mesure d'humidité	0 à 100 % HR
Utilisation	Idéal pour les professionnels du bâtiment et de la climatisation
Maintenance et réparation	Vérifier régulièrement les piles et nettoyer les capteurs
Sécurité	Utiliser dans des environnements appropriés, éviter l'exposition à des conditions extrêmes
Informations générales	Appareil portable, affichage numérique, léger et facile à utiliser

FOIRE AUX QUESTIONS - CL700 Klein Tools

Comment calibrer le Klein Tools CL700 ?

Pour calibrer le Klein Tools CL700, vous devez d'abord vous assurer que l'appareil est éteint. Ensuite, maintenez le bouton 'CAL' enfoncé tout en allumant l'appareil. Suivez les instructions à l'écran pour effectuer le calibrage.

Que faire si l'écran affiche une erreur ?

Si l'écran affiche une erreur, éteignez l'appareil et retirez les piles. Attendez quelques minutes, puis réinsérez les piles et rallumez le CL700. Si l'erreur persiste, consultez le manuel d'utilisation pour des codes d'erreur spécifiques.

Comment changer les piles du Klein Tools CL700 ?

Pour changer les piles, localisez le compartiment à l'arrière de l'appareil. Ouvrez le couvercle, retirez les anciennes piles et insérez deux nouvelles piles de type AAA en respectant la polarité. Refermez le couvercle avant de rallumer l'appareil.

L'appareil ne s'allume pas, que faire ?

Si l'appareil ne s'allume pas, vérifiez d'abord que les piles sont bien insérées. Si les piles sont correctes, essayez de les remplacer par des neuves. Si l'appareil ne fonctionne toujours pas, il peut nécessiter une réparation.

Comment utiliser le mode de mesure de température ?

Pour utiliser le mode de mesure de température, allumez le Klein Tools CL700, puis sélectionnez le mode 'Température' en utilisant le bouton de sélection. Insérez la sonde de température dans le matériau à mesurer, et lisez la température affichée sur l'écran.

Est-ce que le CL700 peut mesurer l'humidité ?

Oui, le Klein Tools CL700 est capable de mesurer l'humidité. Sélectionnez le mode 'Humidité' sur l'appareil et insérez la sonde d'humidité dans l'environnement à mesurer pour obtenir une lecture.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation du Klein Tools CL700 est disponible sur le site officiel de Klein Tools. Vous pouvez le télécharger au format PDF ou demander une version imprimée via le service client.

Le CL700 est-il étanche ?

Non, le Klein Tools CL700 n'est pas étanche. Il est important de le protéger de l'eau et de l'humidité excessive pour éviter d'endommager l'appareil.

Comment nettoyer le Klein Tools CL700 ?

Pour nettoyer le Klein Tools CL700, utilisez un chiffon doux et sec. Évitez d'utiliser des nettoyants abrasifs ou liquides qui pourraient endommager l'appareil.

MODE D'EMPLOI CL700 Klein Tools

FRANÇAIS Multimètre numérique à pince et à échelle automatique 600Ac.a.

MANUEL D’UTILISATION

Multimètre numérique à pince et à échelle automatique Multimètre numérique à pince et à échelle automatique Multimètre numérique à pince

Le CL700 de KleinTools est un multimètre numérique à pince à valeur efficace vraie (TRMS) et à échelle automatique mesurant le courant c.a. à l'aide d'une pince, la tension c.a./c.c., la résistance, lacontinuité, la fréquence et la capacité et testant les diodes à l'aide de fils d'essai et la température à l'aide d'une sonde thermocouple. Il est aussi muni d'un mode Faible impédance (LoZ) pour détecter les tensions fantômes ou parasites.

• Altitude de fonctionnement: 2000m (6562pi)

• Humidité relative: <80% (sans condensation)

• Température de fonctionnement: 0°C à 40°C (32°F à 104°F)

• Température d’entreposage: -10°C à 60°C (14°F à 140°F)

• Précision: Valeurs définies entre 18°C et 28°C (65°F à 83°F)

• Coefcient de température: 0,1 x (précision indiquée) par °C au-dessus de 28°C ou en dessous de 18°C ; des corrections sont nécessaires lorsque la température ambiante de travail n’est pas dans la plage de Température de précision

• Dimensions: 231 x 97 x 39 mm (9,09 x 3,82 x 1,54po)

• Poids: 335g (11,8oz) en tenant compte des piles

• Étalonnage: Précis pendant un an

• Précision: ± (% de la lecture + nombre de chiffres les moinssignificatifs)

• Protection contre les chutes: 2m (6,6pi)

• Cote de sécurité: CATIV600V, CATIII 1000V, classe2, doubleisolation CAT III : La catégorie de mesure III est applicable aux circuits de test et de mesure connectés aux parties de l'installation du RÉSEAU basse tension du bâtiment. CAT IV : La catégorie de mesure IV est applicable aux circuits de test et de mesure connectés à la source de l'installation du RÉSEAU basse tension du bâtiment.

• Environnement électromagnétique: IECEN61326-1. Cet équipement répond aux exigences pour une utilisation dans des environnements électromagnétiques ordinaires et contrôlés comme les zones résidentielles, les locaux commerciaux et les sites industriels légers. Les caractéristiques techniques peuvent faire l’objet de modifications. FRANÇAIS35

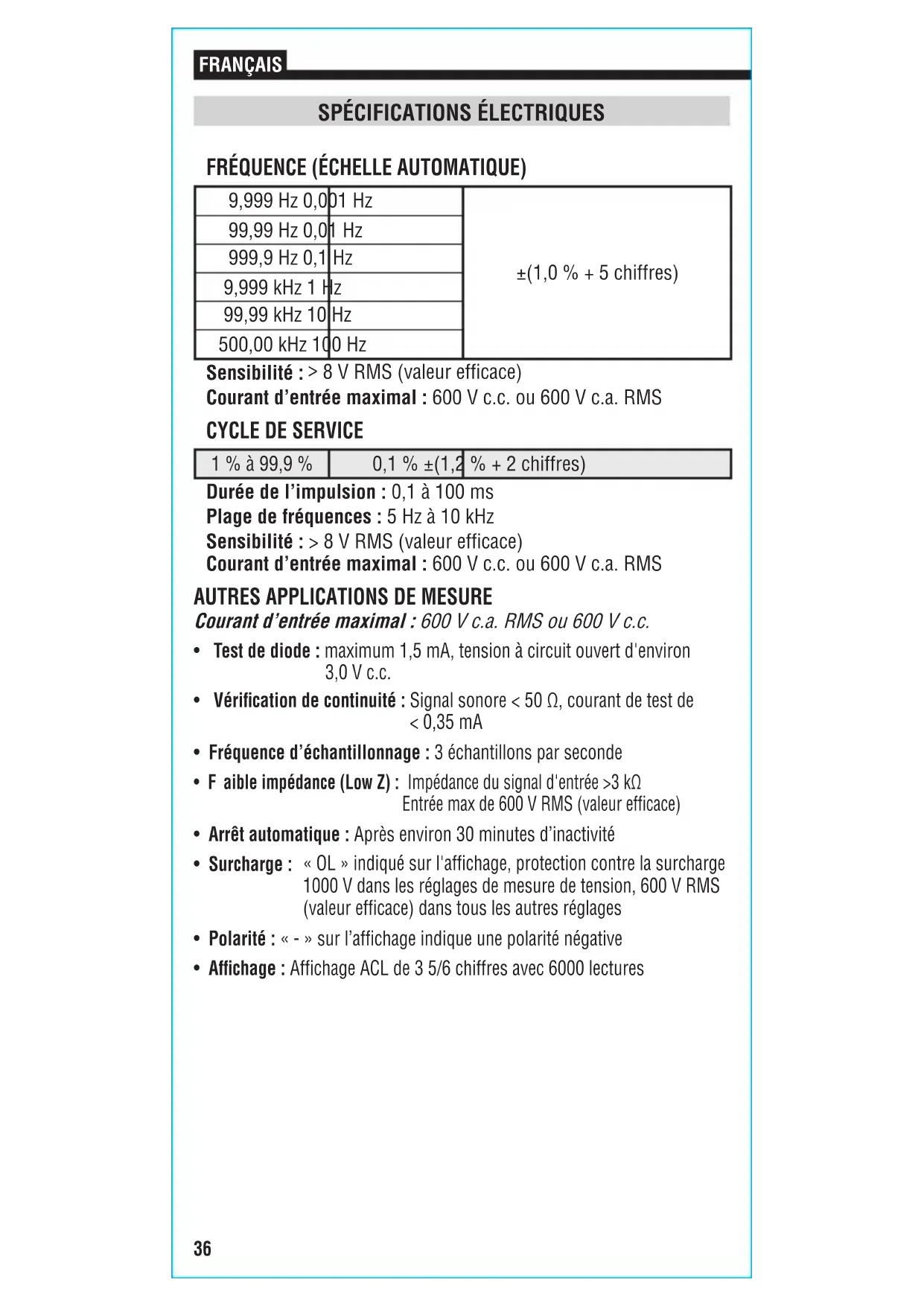

8VRMS (valeur efficace) Courant d’entrée maximal: 600V c.c. ou 600V c.a. RMS

1% à 99,9% 0,1% ±(1,2% + 2chiffres) Durée de l’impulsion: 0,1 à 100ms Plage de fréquences: 5Hz à 10kHz Sensibilité: >8V RMS (valeur efficace) Courant d’entrée maximal: 600V c.c. ou 600V c.a. RMS

AUTRES APPLICATIONS DE MESURE

Courant d’entrée maximal: 600V c.a. RMS ou 600V c.c.

• Test de diode: maximum 1,5mA, tension à circuit ouvert d'environ 3,0Vc.c.

• Vérication de continuité: Signal sonore <50Ω, courant de testde <0,35mA

• Fréquence d’échantillonnage: 3échantillons par seconde

• F aible impédance (Low Z): Impédance du signal d'entrée >3 kΩ Entrée max de 600 V RMS (valeur efficace)

• Arrêt automatique: Après environ 30minutes d’inactivité

• Surcharge: «OL» indiqué sur l'affichage, protection contre lasurcharge 1000V dans les réglages de mesure de tension, 600VRMS (valeur efficace) dans tous les autres réglages

• Polarité: «-» sur l’affichage indique une polarité négative

• Afchage: Affichage ACL de 35/6chiffres avec 6000lectures37

AVERTISSEMENTS GÉNÉRAUX

Pour garantir une utilisation et un entretien sécuritaires de l’appareil, suivez ces instructions. Le non-respect de ces avertissements peut entraîner des blessures graves, voire la mort.

• Avant chaque utilisation, vérifiez le fonctionnement du multimètre en mesurant une tension ou un courant de valeur connue.

• N’utilisez jamais le multimètre sur un circuit dont la tension dépasse la tension correspondant à la cote de sécurité de l’appareil.

• N’utilisez pas le multimètre lors d’orages électriques ou par temps humide.

• N’utilisez pas le multimètre ou les fils d’essai s’ils semblent avoir été endommagés.

• Les ensembles de sondes à utiliser pour les mesures du RÉSEAU doivent être conformes à la norme IEC/EN61010-031 et avoir une tension nominale CATIV de 600V ou plus.

• Assurez-vous que les fils d’essai sont bien installés et évitez de toucher les contacts métalliques des sondes lors de la mesure.

• Faites preuve de prudence lors de mesures sur des circuits de plus de 25Vc.a. eff. ou de 60Vc.c. De telles tensions constituent un risque de choc électrique.

• Pour éviter les lectures faussées pouvant provoquer un choc électrique, remplacez les piles lorsque l’indicateur de piles faibles apparaît.

• Ne tentez pas de mesurer la résistance ou la continuité sur un circuit alimenté enélectricité.

• Assurez-vous de respecter en tout temps les codes de sécurité locaux et nationaux. Portez un EPI pour prévenir les blessures causées par les chocs électriques et les arcs électriques lorsque des conducteurs nus alimentés dangereux sont présents.

• Pour éviter tout risque de choc électrique, débranchez les fils d’essai de toute source de tension avant de retirer le couvercle du compartiment à piles.

• Pour éviter tout risque de choc électrique, n’utilisez pas le multimètre lorsque le couvercle du compartiment à piles est retiré.

AVERTISSEMENTS– FONCTION DE TTSC

• Lorsque la fonction de test de tension sans contact (TTSC) est activée, un voyant rouge allumé ou clignotant et un signal sonore indiquent la présence d’une tension. Même lorsqu’il n’y a pas de signal, une tension peut être présente.

• Avant et après chaque utilisation du testeur de tension sans contact, vérifiez le fonctionnement de l’appareil sur un circuit dont vous connaissez l’état de fonctionnement se trouvant dans la plage de fonctionnement de l’appareil.

• Ne supposez jamais que le fil de mise à la terre et le fil neutre sont hors tension. Lesfils neutres des circuits de dérivation à câbles multiples peuvent être sous tension lorsqu’ils sont débranchés; il faut les retester avant de les manipuler.

• Le testeur de tension sans contact NE DÉTECTERA PAS de tension si:

• L’ utilisateur n’est pas mis à la terre ou est isolé d’une mise à la terre efficace.

• La tension est une tension c.c.

• Le testeur de tension sans contact POURRAIT NE PAS détecter de tension si:

• L’utilisateur ne tient pas le testeur.

• L’utilisateur est isolé du testeur à l’aide de gants ou d’autres matières.

• Le fil est partiellement enterré ou se trouve dans un conduit métallique mis à la terre.

• Le testeur est trop loin de la source de tension.

• Le champ créé par la source de tension est bloqué, atténué ou perturbé.

• La fréquence du courant n’est pas une onde sinusoïdale parfaite de 50 à 60Hz.

• Le testeur n’est pas utilisé dans les conditions de fonctionnement (définies dans la section Caractéristiques).

• Le fonctionnement peut être influencé par les différences dans la conception des prises et dans l’épaisseur et le type de blindage; le testeur pourrait ne pas être compatible avec certains types de prises électriques standard ou inviolables.

• N’appliquez pas l’appareil sur des conducteurs non isolés, sous tension et potentiellement dangereux.

• La détection d’une tension supérieure à 50V est définie dans les conditions «normales» mentionnées ci-dessous. Le testeur pourrait détecter la tension à partir d’un seuil différent, ou même ne rien détecter, lorsque les conditions sont différentes, sauf si:

• La pointe du testeur se trouve à moins de 0,25po d’une source de tension c.a. produisant un champ non atténué.

• L’utilisateur tient le boîtier du testeur dans ses mains nues.

• L’utilisateur est debout sur une surface mise à la terre ou est relié à la terre.

• L’humidité de l’air est nominale (50% d’humidité relative).

• Le testeur est tenu immobile.38

SYMBOLES SUR LE MULTIMÈTRE

c.a. c.a./c.c. Résistance (en ohms) Indicateur sonore de continuité Double isolation, Classe II Mise à la masse Diode Capacité

Température (degrésFahrenheit/Celsius) Faible impédance

Ampérage (A) Avertissement ou mise en garde Pour garantir une utilisation et un entretien sécuritaires du multimètre, suivre les avertissements et instructions présents dans ce manuel. Risque de choc électrique Appareil compatible avec les conducteurs non isolés, sous tension et potentiellement dangereux

SYMBOLES À L’AFFICHAGEACL

Mesure de tensionc.a. Mesure de tension c.c. Lecture négative Maintien des données Échelle automatique MAX Maintien de la valeur maximale MIN Maintien de la valeur minimale Pile faible Arrêt automatique Indicateur sonore de continuité Test de diode

Degrés (Celsius) FRANÇAIS39

REMARQUE: Ce multimètre ne contient aucune pièce réparable par l'utilisateur.

2. Commutateur de sélection

9. Bouton SEL (Sélection)

3. Pince 10. Gâchette de pince (appuyer pour

données)/rétroéclairage

13. Porte-fil d'essai pour sonde

7. Bouton RANGE (Échelle) 14. Capteur de test de tension sans contact40

Pour allumer le multimètre, tournez le commutateur de sélection de fonctions

du réglage OFF (Arrêt) à tout autre réglage de mesure. Pour éteindre le multimètre, tournez le commutateur de sélection de fonctions

au réglage OFF (Arrêt). Par défaut, l’appareil s’éteint automatiquement après 30minutes d’inactivité. Si le multimètre s'éteint automatiquement lorsqu'un réglage de mesure est sélectionné, tournez le commutateur de sélection de fonctions

à tout autre réglage (à l'exception du réglage OFF (Arrêt)) pour allumer l'appareil. Pour désactiver cette fonctionnalité, maintenez enfoncé le bouton SEL (Sélection)

avant d’allumer l’appareil depuis le réglage OFF (Arrêt). Lorsque la fonction d’arrêt automatique est désactivée, l’icône d’arrêt automatique ne sera pas visible sur l’affichage. BOUTON SEL (SÉLECTION) (POUR LES FONCTIONS SECONDAIRES) Le bouton SEL (Sélection)

active les fonctions secondaires pour chaque application accessible à l’aide du commutateur de sélection de fonctions

. Pour la tension et la faible impédance, il bascule entre c.a. et c.c. Pour les autres fonctions, il bascule entre °F et °C, entre Hz et % du Cycle de service et entre Continuité, Résistance et Test de diode. La fonction par défaut pour chaque application est imprimée en blanc sur le multimètre; les fonctions secondaires pour chaque réglage sont imprimées en orange.

MAINTIEN DES DONNÉES

Appuyez sur le bouton HOLD (Maintien des données)/ Rétroéclairage

pour que la lecture actuelle demeure affichée. Appuyez de nouveau sur ce bouton pour effacer l’affichage afin de recommencer à effectuer des mesures en temps réel.

Maintenez le bouton HOLD (Maintien des données)/Rétroéclairage

enfoncé pendant plus d’une seconde pour activer le rétroéclairage. Le rétroéclairage s’éteint automatiquement après 3minutes d’inactivité. RANGE (ÉCHELLE) Par défaut, le multimètre est en mode échelle automatique . Ce mode automatique détermine l’échelle la plus appropriée pour les mesures effectuées. Pour forcer le multimètre à effectuer des mesures en utilisant une autre échelle, utilisez le bouton Range

1. Appuyez sur le bouton RANGE (Échelle)

pour sélectionner manuellement l’échelle ( est désactivé sur l’affichage ACL). Appuyez sur le bouton RANGE (Échelle)

à plusieurs reprises pour parcourir les échelles disponibles, et arrêtez lorsque vous avez atteint la plage souhaitée.

2. Pour retourner en mode échelle automatique, appuyez sur le bouton

pendant plus d’une seconde ( est réactivé).41

est enfoncé, le multimètre mémorise la lecture maximale et la lecture minimale, ainsi que la différence entre ces deux valeurs, tandis que l’appareil continue à faire des lectures.

1. Lors de la mesure, appuyez sur le bouton MAX/MIN

pour basculer entre la lecture maximale (MAX) et la lecture minimale (MIN). Si une nouvelle valeur maximale ou minimale est mesurée, l’affichage sera actualisé et affichera la nouvelle valeur.

2. Appuyez sur le bouton MAX/MIN

pendant plus d’une seconde pour retourner au mode de lecture normal.

TEST DE TENSION SANS CONTACT

Appuyez sur le bouton NCV (test de tension sans contact)

pour tester la tensionc.a. à l'aide de l'appareil de mesure de la tension sans contact intégré. Approchez le conducteur à tester à l'aide de l'antenne de détection

. Le multimètre émet des avertissements visuels lorsqu'une tension c.a. est détectée. PORTE-FIL D'ESSAI Lorsque vous travaillez avec des fils d'essai, vous pouvez monter une sonde sur le porte-fil d'essai

pour faciliter les opérations qui se réalisent naturellement à deux mains, c'est-à-dire en portant la pince d'une main et la sonde de l'autre.42 FRANÇAIS

N’effectuez pas de test si les fils d’essai ne sont pas installés correctement. Cela pourrait causer des lectures intermittentes. Pour assurer un raccordement approprié, enfoncez complètement les fils d’essai dans la prise d’entrée. EFFECTUER DES TESTS DANS DES EMPLACEMENTS CATIII/CATIV Assurez-vous que l’écran de protection des fils d’essai est enfoncé complètement. Le fait de ne pas utiliser l’écran de protection CATIII/CATIV augmente le risque d’arc électrique. EFFECTUER DES TESTS DANS DES EMPLACEMENTS CATII Les écrans de protection CATIII/CATIV peuvent être retirés dans les emplacements CATII. Cela permet d’effectuer des tests sur des conducteurs encastrés, par exemple les prises murales standard. Assurez-vous de ne pas perdre les écrans de protection. INCORRECT CORRECT 18mm (0,7po) 5/32" (4 mm) 5/32 (4 mm) 4mm (5/32po)43

INSTRUCTIONS D’UTILISATION

COURANT C.A. (INFÉRIEUR À 600A) Le courantc.a. est mesuré en appuyant sur la gâchette de la pince

pour ouvrir la pince

et en la plaçant autour d’un fil sous tension. Lors de la mesure, il faut veiller à ce que la pince

soit complètement fermée et la gâchette complètement relâchée

; le fil doit passer perpendiculairement à travers le centre de la pince

, aligné avec les marquages de flèche

REMARQUE: La mesure du courant peut être effectuée en serrant le multimètre autour de conducteurs individuels, mais pas autour de câbles contenant des fils sous tensions et des fils neutres. Dans ce cas, le séparateur de lignes Klein (n° de cat.69409) est nécessaire. Pour mesurer le courant:

1. Tournez le commutateur de sélection de fonctions

pour sélectionner le réglageA (courantc.a.).

autour du fil. La mesure du courant apparaît sur l’affichage de l’appareil. Le multimètre choisira l’échelle automatiquement pour afficher la mesure dans l’échelle la plus appropriée. Débranchez les ls d’essai lorsque vous effectuez des mesures avec la pince.

1. Insérez le fil d’essai ROUGE dans la priseVΩ

et le fil d’essai NOIR dans la priseCOM

, puis tournez le commutateur de sélection de fonctions

pour sélectionner le réglageV (tensionc.a./c.c.). Le multimètre mesure la tensionc.a. par défaut. Pour mesurer la tension c.c., appuyez sur le bouton SEL

pour basculer entre le mode c.a. et le mode c.c. L’icône AC(c.a.) ou DC(c.c.) à l’affichage ACL indique le mode sélectionné. Remarquez ou affiché à l’écran.

2. Appliquez les fils d’essai au circuit à tester pour mesurer la tension.

Le multimètre choisira l’échelle automatiquement pour afficher la mesure dans l’échelle la plus appropriée. REMARQUE: Si «–» apparaît sur l’affichage ACL, les fils d’essai sont appliqués au circuit selon la polarité inverse. Inversez la position des fils pour corriger cette situation. REMARQUE: Lorsqu’une fonction de test de tension est sélectionnée et les fils d’essai forment un circuit ouvert, des lectures de l’ordre du mV peuvent apparaître à l’écran. Il s’agit de bruit normal. En mettant les fils d’essai en contact pour fermer le circuit, le multimètre mesurera zéro volt. TENSIONLoZ (DE FAIBLE IMPÉDANCE) C.A./C.C (MOINS DE 600V)

1. Insérez le fil d’essai ROUGE dans la priseVΩ

et le fil d’essai NOIR dans la priseCOM

, puis tournez le commutateur de sélection de fonctions

pour sélectionner le réglage TensionLoZc.a./c.c . Le multimètre mesure la tensionc.a. par défaut. Pour mesurer la tension c.c., appuyez sur le bouton SEL

pour basculer entre le mode c.a. et le mode c.c. L’icône AC (c.a.) ou DC (c.c.) à l’affichage ACL indique le mode sélectionné. Remarquez ou affiché à l’écran.

2. Appliquez les fils d’essai au circuit à tester pour mesurer la tension.

Le multimètre choisira l’échelle automatiquement pour afficher la mesure dans l’échelle la plus appropriée. Ne tentez pas de mesurer des valeurs supérieures à 600V enréglage LoZ. FRANÇAIS Fil noir Fil rougeFil noir Fil rouge45

MESURES DE RÉSISTANCE

1. Insérez le fil d’essai ROUGE dans la priseVΩ

et le fil d’essai NOIR dans la priseCOM

, puis tournez le commutateur de sélection de fonctions

pour sélectionner le réglage Continuité/ Résistance/Test de diode . REMARQUE: Dans ce mode, le multimètre se met par défaut à Test de continuité. Appuyez une fois sur le bouton SEL

pour entrer en mode Test de résistance. L’icône Résistance apparaît.

2. Coupez l’alimentation du circuit.

3. Mesurez la résistance en connectant les fils d’essai au circuit. Le

multimètre choisira l’échelle automatiquement pour afficher la mesure dans l’échelle la plus appropriée. REMARQUE: Lorsqu’une fonction de test de résistance est sélectionnée et les fils d’essai ne sont pas en contact (ils ne sont pas connectés de part et d’autre d’une résistance), ou encore, lorsqu’une résistance défectueuse est testée, l’écran affiche «O.L.». Cela est normal. NE tentez PAS de mesurer la résistance sur un circuit alimenté en électricité. CONTINUITÉ

1. Insérez le fil d’essai ROUGE dans la priseVΩ

et le fil d’essai NOIR dans la priseCOM

, puis tournez le commutateur de sélection de fonctions

pour sélectionner le réglage Continuité/ Résistance/Test de diode . REMARQUE: Dans ce mode, le multimètre se met par défaut à Test de continuité. Assurez-vous que l’icône de Test de continuité est visible à l’écran. S’il n’est pas visible, appuyez sur le bouton SEL

àplusieurs reprises jusqu’à ce que l’icône apparaisse.

2. Coupez l’alimentation du circuit.

3. Testez la continuité en connectant un conducteur ou un circuit aux

fils d’essai. Si la résistance mesurée est inférieure à 50Ω, un signal sonore et l’affichage indiquent une valeur de résistance correspondant à la continuité. Si le circuit est ouvert, l’affichage indique «OL». NE tentez PAS de mesurer la continuité sur un circuit alimenté en électricité.

1. Insérez le fil d’essai ROUGE dans la priseVΩ

et le fil d’essai NOIR dans la priseCOM

, puis tournez le commutateur de sélection de fonctions

pour sélectionner le réglage Continuité/Résistance/Test de diode . REMARQUE: Dans ce mode, le multimètre se met par défaut à Test de continuité. Pour passer au mode Test de diode, appuyez sur le bouton SEL

deux fois. L’icône Diode apparaît à l’écran.

2. Touchez à la diode avec les fils d’essai. Une lecture de 200 à

800mV à l’écran indique une polarisation directe et «OL» indique une polarisation inverse. Un appareil dont le circuit est ouvert affiche «OL» dans les deux polarités. Un appareil court-circuité affiche approximativement 0mV.

FRÉQUENCE/CYCLE DE SERVICE

1. Insérez le fil d’essai ROUGE dans la prise VΩ

et le fil d’essai NOIR dans la prise COM

, puis tournez le commutateur de sélection de fonctions

pour sélectionner le réglage Fréquence/Cycle de service . REMARQUE: Dans ce mode, le multimètre se met par défaut à Test de fréquence. Pour passer au mode Test de cycle de service, appuyez sur le bouton SEL

une fois. Assurez-vous que l’icône appropriée (

2. Prenez une mesure en connectant les fils d’essai de part et

d’autre du circuit. CAPACITÉ

1. Insérez le fil d’essai ROUGE dans la prise VΩ

et le fil d’essai NOIR dans la prise COM

, puis tournez le commutateur de sélection de fonctions

pour sélectionner le réglage Capacité . Fil noir Fil rouge Fil noir Fil rouge47 TEMPÉRATURE

1. Insérez le thermocouple de typeK (avec adaptateur) dans les

(tenez compte de la polarité indiquée sur le thermocouple et le multimètre) et tournez le commutateur de sélection de fonctions

jusqu’au réglage Température . REMARQUE: Dans ce mode, le multimètre se met par défaut à l’échelle Fahrenheit. Pour passer à l’échelle Celsius, appuyez sur le bouton SEL

une fois. Assurez-vous que l’icône appropriée

) s’affiche. REMARQUE: Il se peut que le multimètre soit réglé par défaut à l'échelle Celsius si vous avez allumé l'appareil en maintenant

enfoncé le bouton HOLD et Rétroéclairage. Pour régler l'échelle de température par défaut à Fahrenheit, répétez la séquence d'allumage.

2. Pour mesurer la température, touchez l’objet mesuré avec la

pointe du thermocouple. Lorsque la pointe du thermocouple et l’objet sont en équilibre thermique, la mesure à l’écran se stabilise. Le multimètre choisira l’échelle automatiquement pour afficher la mesure dans l’échelle la plus appropriée. Retirez le thermocouple avant de sélectionner une autre fonction du multimètre. Le thermocouple livré avec l’appareil permet de mesurer des températures inférieures à 180°C/356°F seulement. Si vous désirez mesurer des températures plus élevées, vous devriez utiliser un thermocouple de typeK avec une plage de mesure appropriée.

1. Coupez l’alimentation du circuit.

2. Mesurez la capacité en connectant les fils d’essai de part et d’autre

du condensateur. Le multimètre choisira l’échelle automatiquement pour afficher la mesure dans l’échelle la plus appropriée.

INSTRUCTIONS D’UTILISATION

Fil noir Fil rouge ROUGE NOIR Thermocouple de typeK (avec adaptateur) ThermocoupleAdaptateurENTRETIEN

REMPLACEMENT DES PILES

Lorsque l’indicateur est affiché à l’écran ACL, il est nécessaire de remplacer les piles.

1. Retirez la vis de la porte du compartiment à piles.

2. Remplacez les 2piles AAA (tenez compte de la polarité).

3. Replacez la porte du compartiment à piles et fixez-la solidement

à l’aide de la vis. Pour éviter tout risque de choc électrique, déconnectez les ls de la source de tension avant de retirer la porte du compartiment à piles. Pour éviter tout risque de choc électrique, n’utilisez pas lemultimètre lorsque la porte du compartiment à piles estretirée.

SERVICE À LA CLIENTÈLE

KLEIN TOOLS, INC. 450 Bond Street Lincolnshire, IL 60069 1 800 553-4676 [e-mail] www.kleintools.com NETTOYAGE Assurez-vous d’éteindre le multimètre, puis essuyez-le à l’aide d’un linge non pelucheux propre. N’utilisez pas de nettoyant abrasif ou de solvant. RANGEMENT Retirez les piles lorsque vous prévoyez ne pas utiliser le multimètre pendant une longue période. N’exposez pas l’appareil à des températures élevées ou à un taux d’humidité élevé. Après une période de stockage dans des conditions extrêmes (hors des limites mentionnées dans la section Caractéristiques générales), laissez le multimètre revenir à des conditions d’utilisation normales avant de l’utiliser.

CONFORMITÉ FCC ET IC

Consultez la page de ce produit à l’adresse www.kleintools.com pour obtenir des renseignements sur la conformité à la Federal Communications Commission (FCC). CanadaICES-003(B)/ NMB-003(B) GARANTIE www.kleintools.com/warranty

MISE AU REBUT/RECYCLAGE

Ne pas mettre l’appareil et ses accessoires au rebut. Ces articles doivent être éliminés conformément aux règlements locaux. Pour de plus amples renseignements, consultez le site www.epa.gov/recycle. FRANÇAIS 1390105 Rev 09/23 E
