Caractéristiques techniques	Multimètre numérique, mesure de tension AC/DC, courant AC/DC, résistance, continuité, diode.
Plage de mesure de tension	0 à 600 V AC/DC
Plage de mesure de courant	0 à 10 A AC/DC
Plage de mesure de résistance	0 à 40 MΩ
Utilisation	Idéal pour les électriciens, techniciens et bricoleurs pour des diagnostics électriques.
Fonctionnalités supplémentaires	Fonction de maintien de données, rétroéclairage de l'écran, indicateur de batterie faible.
Maintenance et réparation	Remplacement de la batterie accessible, nettoyage régulier de l'appareil recommandé.
Sécurité	Conforme aux normes de sécurité IEC 61010-1, protection contre les surcharges.
Informations générales	Compact et léger, livré avec des câbles de test et un manuel d'utilisation.

FOIRE AUX QUESTIONS - CL150 Klein Tools

Comment calibrer le Klein Tools CL150 ?

Pour calibrer le Klein Tools CL150, suivez les instructions du manuel d'utilisation. Assurez-vous que l'appareil est sur une surface plane et utilisez un étalon de référence pour ajuster les mesures.

Que faire si le CL150 ne s'allume pas ?

Vérifiez d'abord les piles. Remplacez-les si nécessaire. Si l'appareil ne s'allume toujours pas, essayez de réinitialiser l'appareil en retirant les piles pendant quelques minutes.

Comment changer les unités de mesure sur le CL150 ?

Pour changer les unités de mesure, appuyez sur le bouton de sélection d'unité situé sur le panneau avant. Choisissez entre les unités disponibles (métrique ou impérial) en fonction de vos besoins.

Le CL150 affiche des valeurs incohérentes, que faire ?

Assurez-vous que les sondes sont correctement connectées et en bon état. Si le problème persiste, essayez de recalibrer l'appareil. Si les incohérences continuent, contactez le service client.

Quelle est la plage de mesure du Klein Tools CL150 ?

Le Klein Tools CL150 a une plage de mesure typique de 2000 V pour la tension et 10 A pour le courant. Consultez le manuel pour des détails spécifiques sur chaque fonction.

Comment nettoyer le Klein Tools CL150 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager les composants.

Où puis-je trouver le manuel d'utilisation du Klein Tools CL150 ?

Le manuel d'utilisation est disponible sur le site officiel de Klein Tools dans la section des produits. Vous pouvez également le trouver dans l'emballage de votre appareil.

Le CL150 est-il étanche ?

Le Klein Tools CL150 n'est pas étanche. Évitez de l'exposer à l'eau ou à des environnements humides pour assurer son bon fonctionnement.

Comment obtenir une assistance technique pour le Klein Tools CL150 ?

Pour obtenir de l'assistance technique, contactez le service client de Klein Tools par téléphone ou via leur site web. Ayez votre numéro de modèle et une description du problème à portée de main.

MODE D'EMPLOI CL150 Klein Tools

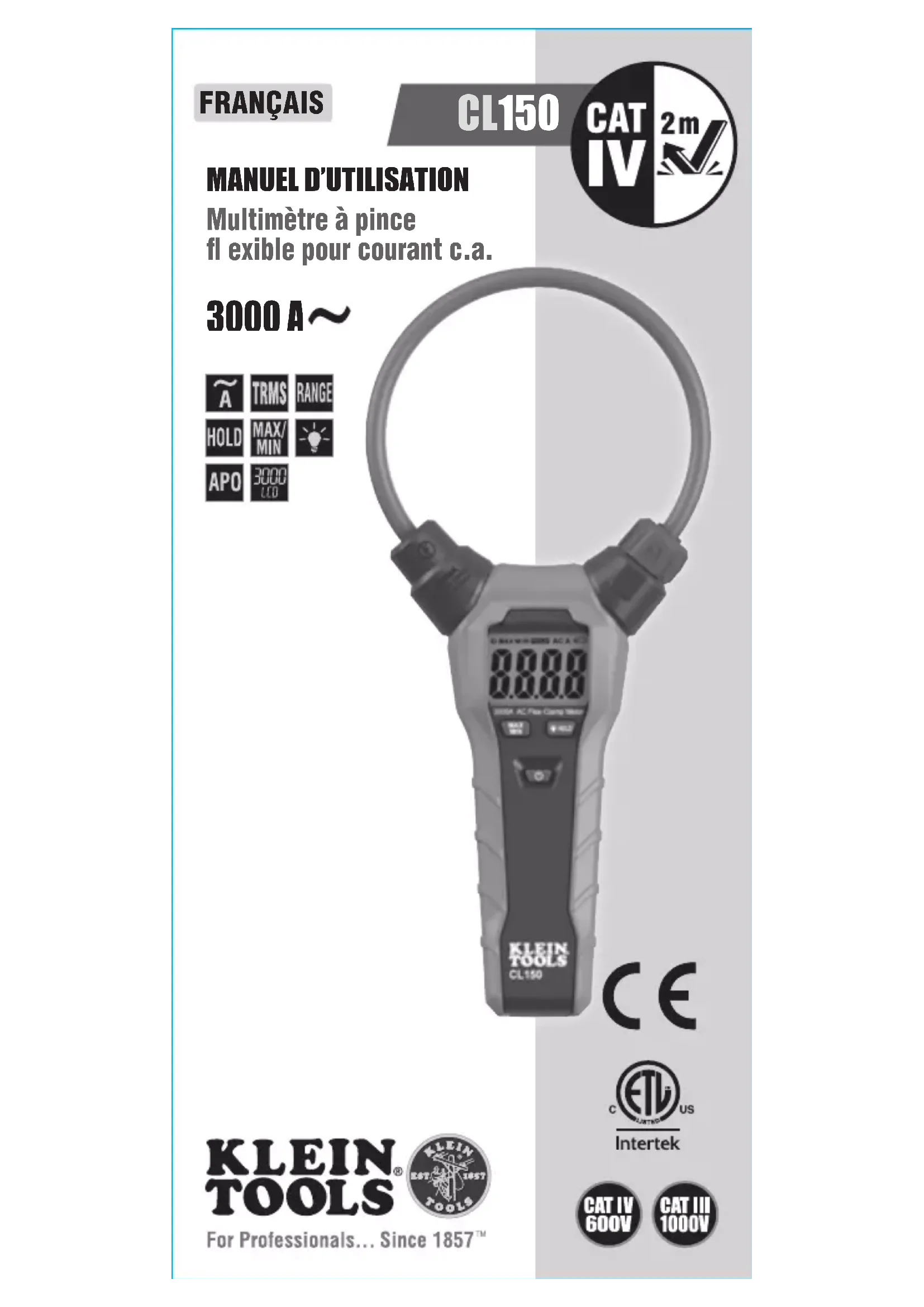

Multimètre à pince exible pour courant c.a. 3000 A18 FRANÇAIS

CARACTÉRISTIQUES GÉNÉRALES

Le CL150 de Klein Tools est un multimètre à pince flexible pour courant c.a. avec mesure réelle de RMS qui mesure le courant de 0,01 à 3000A.

• Environnement: À l’intérieur et à l’extérieur

• Gamme d’intensité de courant: 0,01 à 3000A c.a.

• Précision: voir CARACTÉRISTIQUES DÉTAILLÉES– MULTIMÈTRE

• Afchage: Affichage ACL avec 3000lectures

• Piles: 2piles alcalinesAAA (incluses)

• Altitude de fonctionnement: 2000m (6562pi)

• Humidité relative: Max. 80%

• Température de fonctionnement: 5°C à 40°C (41°F à 104°F)

• Température d’entreposage: -20°C à 60°C (-4°F à 140°F)

• Dimensions: 266mm x 104mm x 27mm (10,5po x 4,12po x 1,06po)

• Poids: 187g (6,6oz) en tenant compte des piles

• Précision: ± (% de la lecture + nombre de chiffres les moins significatifs)

• Protection contre les chutes: 2 m (6,6pi)

• Niveau de pollution: 2

• Cote de sécurité: CATIV600V, CATIII 1000V, classe2, double isolation CATIV: La catégorie de mesureIV est applicable aux circuits de test et de mesure connectés à la source de l’installation du RÉSEAU basse tension du bâtiment.

• Environnement électromagnétique: IEC/EN61326-1. Cet équipement répond aux exigences pour une utilisation dans des environnements électromagnétiques ordinaires et contrôlés comme les zones résidentielles, les locaux commerciaux et les sites industriels légers. Les caractéristiques techniques peuvent faire l’objet de modifications. Plage Résolution Précision à 25°C (77°F) 30,00A 0,01A ± (3%+8chiffres) 300,0A 0,1A ± (3%+5chiffres) 3000A 1A19 AVERTISSEMENTS Pour garantir une utilisation et un entretien du multimètre sécuritaires, suivez ces instructions. Le non-respect de ces avertissements peut entraîner des blessures graves, voire la mort.

• Veuillez lire ces instructions afin que l’utilisation de l’appareil soit sécuritaire.

• Avant chaque utilisation, vérifiez le fonctionnement du multimètre en mesurant un courant de valeur connue.

• N’utilisez jamais le multimètre sur un circuit dont la tension dépasse la tension correspondant à la cote de sécurité de l’appareil.

• N’utilisez pas le multimètre lors d’orages électriques ou par temps humide.

• N’utilisez pas cet instrument s’il semble endommagé ou s’il y a présence de fils de cuivre nus.

• Remplacez la pile dès que l’indicateur de piles faibles apparaît pour éviter de mauvaises lectures.

• Évitez d’utiliser le multimètre près de champs électromagnétiques puissants.

• Assurez-vous de respecter en tout temps les codes de sécurité locaux et nationaux. Utilisez de l’équipement de protection individuelle pour prévenir des blessures causées par les chocs électriques et les arcs électriques lorsque des conducteurs nus alimentés dangereux sont présents.

• N’utilisez pas le multimètre lorsque la porte du compartiment à piles est retirée.

• Si ce produit est utilisé d’une manière n’ayant pas été indiquée par le fabricant, la protection offerte par le produit pourrait être réduite.

SYMBOLES SUR LE MULTIMÈTRE

Avertissement ou mise en garde Ne pas appliquer autour de conducteurs nus ALIMENTÉS potentiellement DANGEREUX ou l’en retirer. Double isolation, classeII Lire les instructions

SYMBOLES À L’ÉCRANACL

C.A. (courant alternatif) Intensité de courant (A) Pile faible Maintien des données MAX Maintien de la valeur maximale MIN Maintien de la valeur minimale Arrêt automatique20

Écran ACL jusqu’à 3000lectures

Bouton de mise sous tension

Bouton HOLD (maintien des données)/rétroéclairage

Compartiment à piles (au dos) r1. Rayon de 35mm (1,38po): marge d’erreur de 1 % r2. Rayon de 50mm (2po): marge d’erreur de 1,5 % r3. Rayon de 60mm (2,38po): marge d’erreur de 2 % REMARQUE: Ce multimètre ne contient aucune pièce réparable par l’utilisateur.21 A B C D E F

Icône d’arrêt automatique

Intensité de courant c.a.

Icône de pile faible

Maintien des données22 FRANÇAIS

Appuyez sur le bouton de mise sous tension

pour allumer l’appareil. Appuyez longuement sur le bouton de mise sous tension pour éteindre l’appareil.

Cette fonction éteindra automatiquement le multimètre après 15minutes d’inactivité pour conserver la durée de vie de la batterie. Appuyez sur le bouton Max/Min

pendant plus d’une seconde pour désactiver la fonction arrêt automatique. L’icône d’arrêt automatique

disparaîtra de l’affichage. Rallumez l’appareil pour réactiver la fonction arrêt automatique. L’icône d’arrêt automatique réapparaîtra dans l’affichage. HOLD Appuyez sur le bouton Hold (maintien des données)/rétroéclairage

pour conserver la lecture actuelle à l’écran ACL. Appuyez de nouveau pour retourner au mode de mesure normal. MAX/MIN Appuyez sur le bouton MAX/MIN

, et l’icône MAX apparaîtra sur l’écran ACL avec la lecture la plus haute. Appuyez de nouveau sur le bouton MAX/MIN, et l’icône MIN apparaîtra sur l’écran ACL avec la lecture la plus basse. Appuyez pendant 3secondes pour retourner au mode de mesure normal.

Appuyez sur le bouton Hold (maintien des données)/rétroéclairage

et maintenez-le enfoncé pendant 3secondes pour allumer ou éteindre le rétroéclairage

1. Avant chaque utilisation, vérifiez le fonctionnement du multimètre en

mesurant un courant de valeur connue.

2. Ouvrez la pince à verrou flexible, enroulez la pince autour des fils qui

doivent être mesurés, puis fermez le verrou.

3. Allumez le multimètre à échelle automatique et lisez le courant c.a.

directement en ampères.

4. Consultez la section BOUTONS DE FONCTION pour utiliser d’autres

fonctions, comme HOLD (maintien des données), MAX et MIN.23 ENTRETIEN

REMPLACEMENT DES PILES

Lorsque l’indicateur de piles faibles apparaît sur l’écran ACL, remplacez les piles.

1. Desserrez la vis pour retirer le couvercle

du compartiment à piles.

3. Mettez en place 2nouvelles

pilesAAA de 1,5V (tenez compte de la polarité).

4. Replacez la porte du compartiment

à piles et resserrez solidement la vis. NETTOYAGE Assurez-vous que l’appareil est éteint, puis essuyez-le à l’aide d’un linge non pelucheux propre. N’utilisez pas de nettoyant abrasif ou de solvant. ENTREPOSAGE Retirez les piles lorsque vous prévoyez ne pas utiliser le multimètre pendant une longue période. N’exposez pas l’appareil à des températures ou à un taux d’humidité élevés. Après une période d’entreposage dans des conditions extrêmes (hors des limites mentionnées dans la section Caractéristiques générales), laissez le multimètre revenir à des conditions d’utilisation normales avant de l’utiliser. GARANTIE www.kleintools.com/warranty

MISE AU REBUT/RECYCLAGE

Ne mettez pas l’appareil et ses accessoires au rebut. Ces articles doivent être éliminés conformément aux règlements locaux. Pour de plus amples renseignements, consultez les sites www.epa.gov ou www.erecycle.org.

SERVICE À LA CLIENTÈLE

KLEINTOOLS, INC. 450Bond Street Lincolnshire, IL60069 1877775-5346 [e-mail] www.kleintools.com N’utilisez pas le multimètre lorsque la porte du compartiment à piles est retirée.1390187 Rev 11/17 A
