MANUAL DE USUARIO CL150 Klein Tools

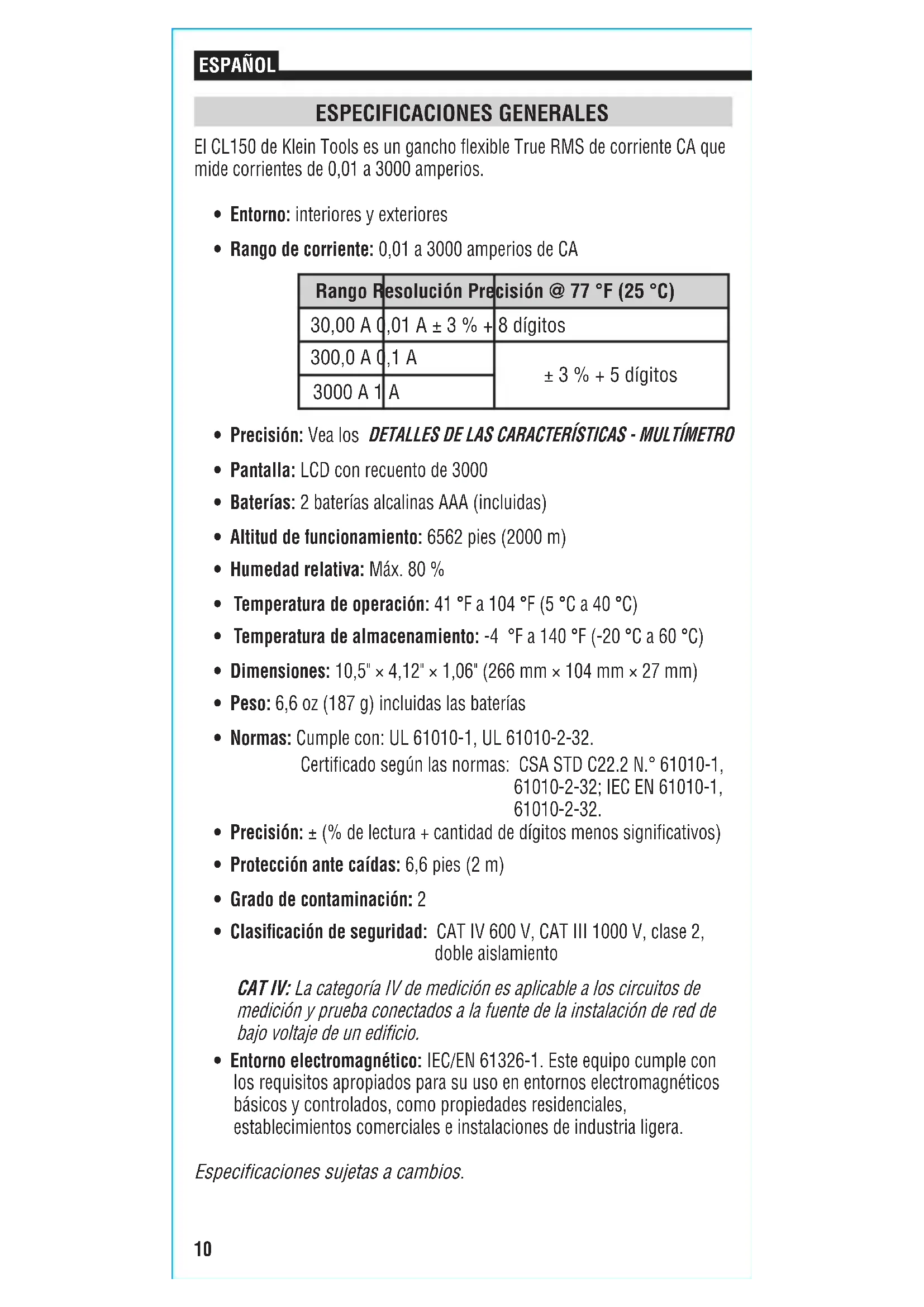

Multímetro de gancho exible corriente CA 3000 A10 ESPAÑOL ESPECIFICACIONES GENERALES El CL150 de Klein Tools es un gancho flexible True RMS de corriente CA que mide corrientes de 0,01 a 3000amperios.

• Entorno: interiores y exteriores

• Rango de corriente: 0,01 a 3000amperios de CA

• Precisión: Vea los DETALLES DE LAS CARACTERÍSTICAS - MULTÍMETRO

• Pantalla: LCD con recuento de 3000

• Baterías: 2 baterías alcalinas AAA (incluidas)

• Altitud de funcionamiento: 6562pies (2000m)

• Humedad relativa: Máx. 80%

• Temperatura de operación: 41°F a 104°F (5°C a 40°C)

• Peso: 6,6 oz (187g) incluidas las baterías

• Normas: Cumple con: UL 61010-1, UL 61010-2-32. Certificado según las normas: CSA STD C22.2 N.° 61010-1, 61010-2-32; IEC EN 61010-1, 61010-2-32.

• Precisión: ± (% de lectura + cantidad de dígitos menos significativos)

• Protección ante caídas: 6,6pies (2m)

• Grado de contaminación: 2

• Clasicación de seguridad: CATIV 600V, CATIII 1000V, clase 2, doble aislamiento CATIV: La categoría IV de medición es aplicable a los circuitos de medición y prueba conectados a la fuente de la instalación de red de bajo voltaje de un edificio.

• Entorno electromagnético: IEC/EN 61326-1. Este equipo cumple con los requisitos apropiados para su uso en entornos electromagnéticos básicos y controlados, como propiedades residenciales, establecimientos comerciales e instalaciones de industria ligera. Especificaciones sujetas a cambios. Rango Resolución Precisión @ 77°F (25°C) 30,00A 0,01A ± 3% + 8 dígitos 300,0A 0,1A ± 3% + 5 dígitos 3000A 1A11 ADVERTENCIAS Para garantizar un funcionamiento y servicio seguros del multímetro, siga estas instrucciones. El incumplimiento de estas advertencias puede provocar lesiones graves o la muerte.

• Lea las instrucciones para garantizar un funcionamiento seguro.

• Antes de cada uso, verifique el funcionamiento del multímetro midiendo una corriente conocida.

• Nunca debe utilizar este multímetro en un circuito con voltajes que excedan la clasificación correspondiente a la categoría del multímetro.

• No utilice el multímetro durante tormentas eléctricas o en clima húmedo.

• No utilice el multímetro si en apariencia está dañado; o si cualquier cable interior de cobre está expuesto.

• Para evitar lecturas falsas, reemplace la batería apenas aparezca el indicador de batería baja.

• Evite utilizar el multímetro cerca de campos electromagnéticos intensos.

• Cumpla siempre con los códigos de seguridad locales y nacionales. Utilice equipo de protección personal para prevenir lesiones por choque y arco eléctrico en los lugares donde haya conductores activos peligrosos expuestos.

• No haga funcionar el multímetro sin colocar la tapa del compartimento de baterías.

• Si el equipo se usa de una manera contraria a lo especificado por el fabricante, la protección proporcionada por el equipo puede verse afectada.

SÍMBOLOS DEL MULTÍMETRO

Advertencia o precaución No utilice alrededor o retire de entornos de conductores ACTIVOS PELIGROSOS. Doble aislamiento Clase II Lea las instrucciones

SÍMBOLOS DE LA PANTALLA LCD

CA (corriente alterna) Amperaje (amperios) Batería baja Retención de datos MAX Retención del valor máximo MIN Retención del valor mínimo Apagado automático12

Pantalla LCD con recuento de 3000

Botón “HOLD” (RETENER)/ de retroiluminación

Gancho de traba de bobinas

Tapa del compartimiento de baterías (parte trasera) r1. Radio de 1,38" (35mm): error de 1% r2. Radio de 2" (50mm): error de 1,5% r3. Radio de 2,38" (60mm): error de 2,0% NOTA: El multímetro no contiene en su interior piezas que el usuario pueda reparar.13 A B C D E F

Icono de apagado automático

Icono de batería baja

Retención de datos14 ESPAÑOL

BOTONES DE FUNCIONES

ENCENDIDO/APAGADO Presione el botón de encendido

para encender el multímetro. Mantenga presionado el botón de encendido para apagar el multímetro.

La función de apagado automático apagará automáticamente el multímetro después de 15minutos de inactividad para preservar la vida útil de la batería. Mantenga presionado el botón “Max/Min” (Máximo/Mínimo)

durante más de un segundo para desactivar la función de apagado automático. El icono de apagado automático

desaparecerá de la pantalla. Encienda nuevamente para que reaparezca la función de apagado automático. El icono de apagado automático reaparecerá. “HOLD” (RETENER) Presione el botón “Hold” (Retener)/de retroiluminación

para retener la lectura en curso en la pantalla LCD. Presione nuevamente para volver al modo de medición normal. “MAX/MIN” (MÁXIMO/MÍNIMO) Presione el botón “MAX/MIN” (MÁXIMO/MÍNIMO)

, y el icono MAX aparecerá en la pantalla LCD con la lectura más alta. Presione nuevamente y el icono MIN aparecerá en la pantalla LCD con la lectura más baja. Presione durante 3 segundos para volver al modo de medición normal. RETROILUMINACIÓN Mantenga presionado el botón “Hold” (Retener)/de retroiluminación

durante 3 segundos para encender y apagar la retroiluminación

INSTRUCCIONES DE OPERACIÓN

1. Antes de cada uso, verifique el funcionamiento del multímetro midiendo

una corriente conocida.

2. Abra la traba de bobinas del gancho flexible, enlace las bobinas alrededor

de los cables que desee medir y cierre la traba de bobinas.

3. Encienda el multímetro de rango automático y lea directamente la

corriente CA en amperios.

4. Consulte la sección BOTONES DE FUNCIONES para utilizar otras

funciones como “Hold” (Retener), “Max” (Máx.) y “Min” (Mín.).15 MANTENIMIENTO

REEMPLAZO DE LAS BATERÍAS

Cuando aparece el indicador de batería baja en la pantalla LCD, se deben reemplazar las baterías.

1. Afloje el tornillo para retirar la tapa del

compartimento de baterías.

2. Retire y recicle las

3. Instale dosbaterías

AAA nuevas de 1,5V (tenga en cuenta la polaridad correcta).

4. Vuelva a colocar la tapa del compartimento

de baterías y apriete el tornillo firmemente. LIMPIEZA Asegúrese de que el multímetro esté apagado y límpielo con un paño limpio, seco, que no deje pelusas. No utilice solventes ni limpiadores abrasivos. ALMACENAMIENTO Retire las baterías si no va a utilizar el multímetro durante un tiempo prolongado. No lo exponga a la humedad ni a altas temperaturas. Luego de un período de almacenamiento en condiciones extremas que sobrepasen los límites mencionados en la sección Especificaciones generales, deje que el multímetro vuelva a las condiciones de funcionamiento normales antes de utilizarlo. GARANTÍA www.kleintools.com/warranty

ELIMINACIÓN/RECICLAJE

No arroje el equipo ni sus accesorios a la basura. Los elementos se deben desechar correctamente de acuerdo con las regulaciones locales. Visite www.epa.gov o www.erecycle.org para obtener más información.
