Type de produit	Vélo électrique (EPAC / Pédélec)
Marque	CRIVIT
Modèle	Urban E-Bike X
Tension batterie	36 V
Capacité batterie	360 Wh (12,4 Ah)
Type de moteur	Moteur électrique 36 V, 750 W
Chargeur	200-240 V ~ 50/60 Hz, 3 A
Taille des roues	27,5 pouces
Poids total maximal autorisé	120 kg
Niveaux d'assistance	5 (0 à 5)
Autonomie approximative	Jusqu'à 70 km (variable selon conditions)
Temps de charge	Environ 2,5 heures
Type de freins	Freins à disque
Transmission	Courroie crantée
Éclairage	Phare LED avant et feu arrière LED
Affichage	Écran LED avec témoins de batterie et niveau d'assistance
Utilisation prévue	Voies publiques et chemins aménagés
Âge minimum recommandé	14 ans
Garantie	2 ans (pièces d'usure exclues)
Entretien courant	Nettoyage tous les 100-150 km, inspection annuelle
Pièces d'usure principales	Plaquettes de frein (remplacement à 5000 km max), pneus, courroie, batterie
Température de stockage batterie	5 °C à 25 °C (idéalement 40-60 % de charge)

FOIRE AUX QUESTIONS - Urban E-Bike X CRIVIT

Le pédélec ne s'allume pas, que faire ?

Vérifiez l'état de charge de la batterie et le bon positionnement des raccordements des câbles. Si le problème persiste, contactez le service après-vente.

Le pédélec se décharge rapidement, que faire ?

Par temps froid, la puissance de la batterie est réduite, ce qui est normal. En été, l'autonomie sera meilleure. Si le problème persiste en conditions normales, vérifiez le niveau d'assistance et contactez le SAV.

Le guidon tremble, que faire ?

Vérifiez que les vis à six pans creux du guidon sont bien serrées. Si le pivot de la tête de direction est desserré, ajustez la vis correspondante.

Où puis-je trouver une nouvelle courroie crantée ?

Adressez-vous à notre partenaire de service sur https://tdaservice.com/.

Où puis-je acheter une nouvelle batterie ?

Vous pouvez commander une batterie de remplacement auprès de notre partenaire de service sur https://tdaservice.com/.

J'ai perdu une clé, que faire ?

Contactez notre partenaire de service sur https://tdaservice.com/ pour obtenir une clé de remplacement.

À quelle vitesse puis-je rouler avec ce pédélec ?

Le moteur assiste jusqu'à 25 km/h. Au-delà, vous pédalez sans assistance. Adaptez votre vitesse aux conditions de circulation.

Quel est le poids maximum supporté ?

Le poids total maximal autorisé (conducteur + bagages) est de 120 kg.

Comment et combien de temps recharger la batterie ?

La batterie se recharge en environ 2,5 heures. Utilisez le chargeur fourni dans un endroit sec, à une température supérieure à 5 °C. Le chargeur s'éteint automatiquement en fin de charge.

Puis-je utiliser le pédélec sans assistance ?

Oui, réglez le niveau d'assistance sur 0 ou éteignez le moteur. Vous pédalerez alors comme un vélo classique.

MODE D'EMPLOI Urban E-Bike X CRIVIT

Notice d'utilisation

GB

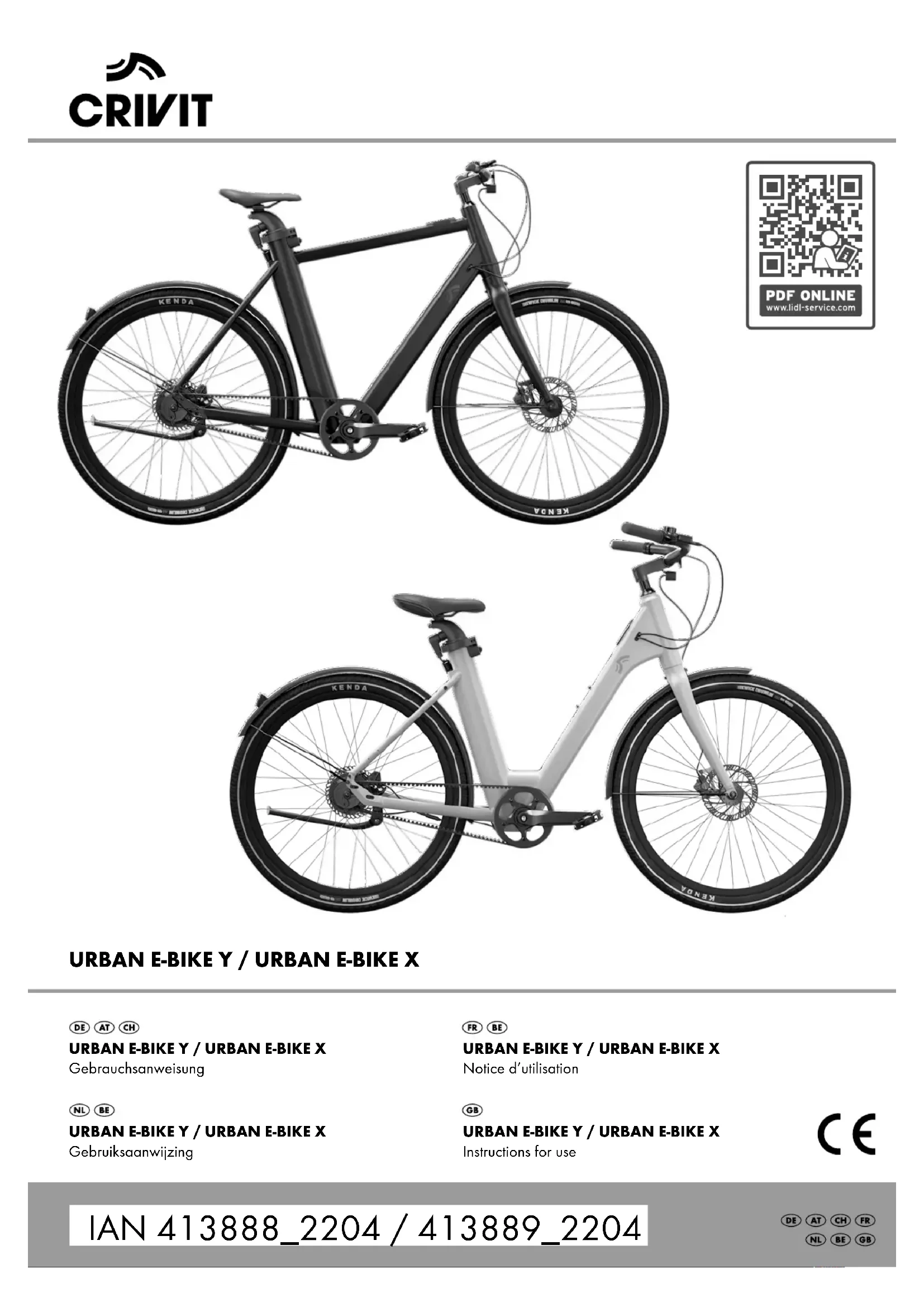

URBAN E-BIKE Y / URBAN E-BIKE X

Commune du l'horizon /
Liste des comparants (fig. A)	28
Donations techniques	28
Symboles utilisés et mots de signalisation	28
Utilisation conforme	28
Description EPAC/Pakolice	28
Dispositions légales	28
Conjugres de sécurité	29
Danger de mort I	29
Danger de bissouss pour les enfants I	29
Risque de étobre I	29
Risque de brûture I	29
Danger en cas de mauvise conduite I	29
Montage	29
Montage de la combinaison de potence de golden (fg. S)	29
Montage des pétoles (fg. C/D)	30
Régrer la tige de salle avec batterie intégris (fg. E)	30
Autre la salle (fg. F)	30
Betrée et chargeur	30
Recharger la bouteille	30
Recharger la batterie sur l'EPAC (fg. G)	31
Chargement externa de la batterie	31
Retrer la batterie (fg. H)	31
Insière la batterie (fg. H)	31
Consuls concernant la manipulation de la batterie	31
Conditions de stockage de la batterie	31
Avant la première utilisation	31
Avant chaque trajet	31
Contrôler la protection des process	31
Contrôler les heures	31
Contrôler les parties	31
Remarques concernant une conduite naturelle	31
Fratern	31
Réglage des freins	32
Posson du levier de frein	32
Utilisation de l'écrer (fg. I)	32
Albumer et échectre le moteur	32
Etat de la batterie	32
Messages d'erreur	32
Assistance du moteur	32
Piacos de marriage et organisations (fg. J)	32
Forte-téléphone	32
Forte-bouteille	32
Forte-bograpes	32
Stage enfant	32
Remarque pour vôle	32
Maintenance	32
Intérvalles d'inspection	33
Fistres d'exerc	33

Conviction	33
Dimenter la roue avant (Fig. M)	33
Dimenter la roue antéure (Fig. N)	32
Réparer la chambre à air	33
Monte la roue avant (Fig. M)	33
Monte la roue antéure (Fig. O)	33
Régler/hende la courador (Fig. C)	34
Stockage, nettoyage	34
Transport	34
Mais sur effet	34
Indications concernant la garantie et le service aprèsvente	34
Messages d'erreur sur l'écran	36
FAG	36
Déclaration de conformité	39

[6a, Abb. 8] : 5-6 Nm

• Podola (3a, 3b, Abb. C. D): 20-25 Nm

En faisant cet achar, vous avez chois un article de qualité. Familiarisez-vous avec l'article avant de l'utiliser pour la première fois.

Veuillez lire attentivement la notice d'utilisation suivante.

Utilisez l'article uniquement comme décrit et pour les domaines d'application spécifiliés. Gordez précieuement cette notice d'utilisation. Remettez bien également tous les documents si vous transmettez l'article à des tiers.

Notice d'utilisation original

Contenu de la livraison / liste des composants (fig. A)

3 chi [1]

1 chargeur [2]

Fiche de l'apporeil (2b)

Câble d'alimentation [2c]

Prise de l'apprent (2d)

2 pédale [droite 3a /gouche 3b]

1 clé Allen (4 mm / 5 mm / 6 mm) [4]

1 clé de sauroge 13-15 mm [5]

1 notice d'utilisation

Composants principaux du vélo

électrique

Combination de potency de quiesen (6)

Codre (7)

Roue avant [8]

Roue arrêté (9)

Sells (10)

Lover de serrage rapide (11)

Levier de frein (gauche 12a / drore 12b)

Écton (13)

Tige de selle avec batterie intégrée (14)

Cedarcos [15]

Collier de la selle (16)

Feu arrière [17]

Fiche secteur [18]

Fresin de la roue avant [19a]

Frein de la roue arrière (19b)

Preu [20]

Jame (21)

Grandaut des pneux 27.5"

Pour des personnes de taille d'environ

IAN 413888, 2004: 160-190 cm

IAN 413889 2004:170-195 cm

Seltica: 36 V, 360 Wh; 20 x cellulos 15

Capacité de la boteire : 12,4h

Jervion du moceur : 36 V

Equisques du moteur : 750 W

Chequeur : 200-240 V / 50-60 Hz / 3 A

Remarque : N'utiliez que la blos d'aliments

tino frutti nuu chargez voze velo electrique

Modèle: BC291360030

Coules de sesgos

Remarque : Pour vérifier les couples de ser

roge, utilisez si nécessaire une clé dynamomé-

trique appropriée ou adressez-vous à un alelier spécialisé.

- Vis de la combinaison de porence de guision (6a, fig. 6): 5-6 Nm

• Pódula (3a, 3b, fig. C. D): 20-25 Nm

- Lever de serrage rapide (11), nge de selle

avec batterie intégrée (fig. E) : 11.13 Nm

- Vis à six pans creux (28) selle

(10, Fig. 1): 8-10 Nm

• Vis (40) portobautelle [Fig. 1]: 4 Nm

- Vis (41) porte bagage [fig. J] : 6 Nm

- Écrous axe de roue arrêté

(44, fig. N): 40-45 Nm

• Vis lavia do brie [12c, f.g. 8] : 10 Nm

• Ouverture du cadre (50, fig. N) : 10.12 Nm

• Vis sur la base du frein [32, fig. K] : 14 Nm

Place de température ambiante

• pendant l'utilisation, de 10 °C à 35 °C

• pendant le changement de 5 °C à 25 °C

Paradise and Bemmin: No 2 - No 10

Poids total maximal autorisé

120kg

Date de fabrication (mois/année)

01/2023

déclare par la présente que ce produit est conforme aux exigences de base suivantes et

aux autres dispositions en vigueur :

2014/30/UE - Directive européenne CEM

Les certificurs de conformité complets sont dispo-

niblaa sur http://www.ccrformity.deltusport.com

Symboles utilisés et mots de

signalisation

Signa d'obligation : indique à chaque

unisateur de lire attentivement la

notice d'utilisation avant l'utilisation et

de la mettre à disposition de leses les par-

sonnes qui utilisent l'article.

Signal d'avertissement général : sent à

signaler les dangers et les risques.

[pen ex. dangar de meal, risques du

ou d'écrasement.

DANGER Ce met de signalisation désigne un

dunger avec un degré de risque élevé qui, s'il

n'est pas évêté, entraîne la mot ou une blessure

grave.

AVERTISSEMENT Ce mot de signalisation dé

signe un danger avec un degré de risque élevé

qui, s'il n'est pas évité, peut entraîner la mort ou

une ble

ATTENTION Ce mot de signalisation désigne

un danger avec un liable degré de risque qui,

s'il n'est pas été, pour entraîner une blessure

mineure

AVIS Ce met de signification indiques un

danger avec un faible degré de risque qui s'il

n'est pas évite, peut occasionner des dommaques

matériels sur l'article ou autres biens.

Utilisation conforme

Cet article est destiné à un usage privé en tant

qu'EPAC [electrically power-assisted cycle] /

pédéles de la catégorie e City-Trakking E-Bike

pour les personnes à partir de 14 ans et ne

convient pas à un usage professionnel.

De par sa conception el son équipement, est

article est destiné à être utilisé sur les voies pu-

blagues et les chemins aménogés. L'équipement

technique de sécurité nécessaire à cet usage

est fourni avec la yide, et doit être régulièrement

contrôlé par l'utilisateur ou par un spéciale et

si nécessaire, remis en Alte

Le fabricant et le revendeur ne sont pas respon

sables de toute utilisation dépassant ce cadre

ou du noncesant des consignes de sécurité de

cette notice d'utilisation, ni des dommares qui

en résubrogient. Ceci s'applique en particulier

dans la cas qui l'article serait utilisé sur un autre

eavihne, an cts de vihchurde pu

si les défauts ne sont pas traités de manière

conforme, de même qu'en cas d'utilisation non

conforme. En cas de non-respect des consignes.

du sécurité, risque important du blouware dues.

nus déhaillance du matériel si à des chute.

Description EPAC/Pédélec

Un pédilec assistis l'utilisateur dans son effort

lorsqu'il pédiale et ce, à l'aida d'un moteur éloc

trique jusqu'à une vitesse maxime de 25 km/h

L'entraînement est activé dès que vous commen.

cuz à nièdeles. La puissance du moteur dépoud

du nivatu d'assistente cirali su l'ecare (13).

Dès que vous cassez de pédager ou que vous

p#e#ez une yèrse de 25 km/h, l'assistance

du amateur et respectivie. L'unquivalent est

nulatiquement directivi d'ix que sous pérêche

et que la vilasse est inférieure à 25 km/h.

d'amirique perdini à aux renillars du produit.

leu est inférieur à 70 dBIA!

Dispositions légales

• L'article est un moyen de transport et est sou

mis aux dispositions du règlement allemand

réatif à l'ammission des véhicules à la cédulo-

• Le code de la route allemand (SIVZO) prescri

que chaque vélo doit être équipé de deux

freins indépendants et fonctionnels, d'une

sonnette à son clair, de phones avant, de

catadiopres, de pédales catadiopriques.

de rayons cadiopriques pour les roues ou

de bandes réfléchissantes, d'un catactopre

avant blanc et d'un catadiopre arrière rouge

supplémentaire de grande surface.

• Les vélos non équipés conformément au code

de la route allamard (SVZO) est dont l'équi-

pement est défectueux ne peuvent pas être

utilisés sur la voie publique.

• Aucun permis de conduire n'est requis.

• La souscription à une assurance n'est pas

oclipatore.

• En principe, les dispositions du code de la

route du pays dans longuel l'article est utilis

s'opalie-senl.

• Ces dispositions sont applicables dans toute

l'Union européenne. Notez que des dispositions

kinolus uaficnclus supalimanticus pauseri ar

oure réglementer l'utilisation des EPAC.

Consignes de sécurité

Lisez les consignes de sécurité et la notice

d'utilisation avant utilisation | Tout manquement

ou respect de des consignes peut entraîner

des blessures graves. Remettez bien tous les

documenta si vaia brunnelhaz, orfide à dos.

tiers. Ne retirez pas les étiquettes signalétiques

ou d'information.

• Cet appareil peut être

utilisé par des enfants à

omise par des enfants d

partir de 8 ans et par des

personnes avant des antitudes

personnelles ayant des apisodes

physiques, sensorielles

ou mentales réduites ou

30 Memaries Reaches 35

manquant d'experience et de

connaissances, si ces derniers

soni supervises ou om reçu des

instructions concernant une

utilisation réactivité de l'artikel

utilisation securisée de l'article

et qu'ils comprennent les

risques encourus.

• L'article doit ilhe protégié entre toute utilise-

tion par des tiers non autorisée en l'accro-

chant avec un arrivo! pour vélo et/ou en

refount la ballerie du vise

Danger de mort!

• Ne laissez jamais des enfants manipulier le

matériou d'embrillage sans surveillance.

Danger d'étouilament

Danger de blessure pour les

enfants!

• Les enfants ne doivent pas jouer avec l'article.

Communiquez bien aux enfants que cet article

n'est pas on jeu

• Le nettoyage et l'entretion relevant de l'utli

saleur ne doivent pas être réalisés par des

enfonds deux moywillences.

• L'article doit être rangé hors de portée des

enfants lorsqu'il n'est pas utilisé

Risque de blessure!

• Cat apparel peut être utilisé par des enfants

da 14 ans et plus, et par des personnes ayant

des aptitudes physiques, sensarielles ou

mentales réduises ou monouant d'expérience

et de conquisances, uniquement si celles-ci

sont supanisées ou ont reçu des instructions

concernant une utilisation sécurisée de

l'article et qu'elles comprennent les risques

vocquiu. Il est /sredit por sinfunta de ipsat

avec l'appareil.

• Cet article n'est pas un appareil fabrique

selon des normes médicales. Pour éviter

d'eventuels dysfonctionnement de votre

stimulateur cardioque au de votre appara!

médical, coontez impératibement výra

médecin traitant ou le fixérant de l'appar

médical concerné avant d'utiliser cet article

• Les famres unainhes ainsi que les perscien

handicapées, souffront de problèmes car-

diaques, de la tête, des époules ou du cou

(ou avant deit subi des opérations sur ces

parties du corps| ne doivent pas utiliser cet

article. Damandoz cansel à vétre mélécein

avant d'utiliser cet article.

• N'utilisez pas cet article après avoir cens

mé de l'algal, des tranquillisants ou des

d'ouments psychotopes susceptibles d'alti

votre jugement.

• Ponz toujours un casque de vélo et, si

néscessés, un environnement de protection

mupinevalence

• Porcz kovioura pla chuawartes pri vena

permetent d'voir un popui adéquet sur le

paráciúr, an particulier si palici est maill

• Avant de risier séviliez le non longfennre

ment des fumes, la l'Indienon et lesa nats

composants importants relatifs à la sécurité

• Vellez à ce que la taille du cadre et les

elements les commandes ayant dépréts à

votre taile.

• Ne procédez à aucun région des biens

pendant le trajet.

- Ne roulez pas avec une batterie démonnées

la batterie génère le cancer pour l'éclai-

rage : si vous reihrez la batterie quand you

raulez, ses aura donc une influence sur le

fonctionnement de l'éclairage. Le ren-ges

de ces règles continues une intraction et pe

entraîner des amendes, la résiliation de vo

assurance ou encore des accidents ou des

chutes pouvant être la cause de blessures.

• Article est scraille à l'uscès et é une

et composants peuvent répoir différemmen

à l' signature ou à une utilisation excessive. Si

dure d'utilisation privues d'un composant

est dépassée, celui-ci peut saudainement

presenter une défaillance et éventuellement

ruire au conducteur. Tout type de fissure,

sainous ou du changement du couleur, éau

les zones fortement collectées indique que

durée d'utilisation de la pièce a expiré et

celles, dont être remplées.

• Ne manipulaz pas le niseu maximal de

viseu d'unistance qui la comptement pu

conduite en modifiant les paramètres. Tout

manipulation non conforme positive une

infraction et peut engainer des aménées.

visibilico de votre assurance ou passus de

accidents ou des chutes pouvant Stre la co

de blessures. Par ailleurs, des modification

Montage des pédales (fig. C/D)

Nerez que les pédales [3a, 3b] ont chacune un sens de filatage diffirme. La pédales gauche [3b] est caractérisie par du patites rainées. Un l'ou un R est gravé sur chaque face du filatage, afin de pouvoir les attribuer correctement au côté correspondant.

1. Serez la pénola droite (3c) à la main dans la sans des eiguilles d'une mantra.

2. Serez la pédole à l'aide de la clé de serrage (5). Important : Respectez les couples de serrage corrects. Les couples de serrage requis sont indiqués dans la section « Caractéristiques techniques ».

3. Répétez les étapes précédentes pour la péniale gauche.

Remarque : La pedale gauche doit être serrée dans le sens inverse des aiguilles d'une montre.

Régler la tige de selle avec batterie intégrée (fig. E)

AVERTISSEMENT Risque de blessu

Si le levier de serrage rapide est ouvert, il peut être la rouse de chubus graves et de bonnarents. - Fermez complètement le levier de serrage rapide jusqu'à ce qu'il soit bien serré et serraz bien la vis maletée (27).

1. Desarrez la lavier de surrage rapide [11] de la 1er de selle avec baterie intégrée [14].

2. Ouvrez le cadenas (15) avec la clé (1).

3. Pour régler le houteur de la tige de sole avec batterie intégrée, tournez la selle (10) de 90 dégrés et rattiez la tige de sole avec batterie intégrée du cadre lentement et sans écours afin d'éviter qu'elle ne se coinge.

Remarque : La tige de selle avec batterie intégrée ou burida. Faites attention à vos valeurs. Important : Ne fixe pas la tige de selle avec batterie intégrée au delà de la tige indiquée (× MAX x) ! Autrement, la stabilité de la tige de selle avec batterie intégrée n'est pas garantie et des ruptures de cadre ou des chutes pouvant survenir.

Le cadenas intégré (13) dans le collier de la salle (16) doit être varouillé. Calaici limite également la longueur d'extension maximale de la tige de salle avec batterie intéressée.

Remarque : La profondeur d'insertion maximale de la type de salle une battenie intégrée est limitée par la battée supérieure et définit ainsi la hauteur minimale de la salle (101).

1. Flavaz les pedoles (3a, 3b) dans une position de 6/12 heures.

2. Placez la vis malatée (27) du levier de serrage rapide en position de prétension et fermez le levier de serrage rapide.

Important : Respectez les couples de serrage contacts. Les couples de serrage requix sont indiqués dans la section « Caractéristiques techniques ».

1. Asseyez-vous sur l'article. La tige de selle avec batterie intégrée est placée à la hauteur adéquate lorsque la jambe est seulement légèrement plée.

2. Vérifiez le bon positionnement ou répêtez les utapes décrilux prémidement si le positivement doit être corrégé.

Important à Vérifiez la stabilité du levier de serrage rapide. Rouler avec un levier de serrage rapide mal fermé peut entraîner des choses et des blessures graves. Le levier de serrage rapide doit être fermé avec une force relativement élevée afin d'éster à tout prix un dessertage in volontaire pendant la conduite. Si se ferme trop forclement, le vis réduction (27) simine du côté opposé au levier de serrage rapide dont être légèrement resserrant. Le levier de serrage rapide devrait maintenant pouvoir être fermé avec un peu plus de résistance. Si se ferme encore très forclement, répôtait l'opération.

Important à la leviar de surroga rapide était être en contact avec le collier de la selle lors qu'elle est fermée.

Ajuster la selle (fig. F)

Desserrez la vis à six pans creux (28) entre le feu orrière (17) et la liche secteur (18). Ajustez l'inclinaison de la selle (10) ou faiten-le glisser vers l'avant ou l'arrière dans la position qui vous convient. Rossenez la vis à six pans creux (28). Important « Respectez les couples de serrage corrects. Les couples de serrage requis sont indiqués dans la section « Canachiariques techniques ».

Batterie et chargeur

AVERTISSEMENT

Danger d'explosion!

En cas d'utilisation non conforme, risque d'explo sion de la bationie

- Tenez la batterie à l'ésant de la chaleur excessive, comme dans le cas d'une exposition excessive et prolongée aux rayons du soleil, à un lieu ou équivalent.

AVERTISSEMENT

Une mauvise utilisation de la botrète peut entraîner des blessures.

- Si vous n'avez pas utilisé la batterie pendant plus de 30 jours, rechargez la complètement. - Rechargez complètement la barente tous les 90 jours, since elle pourrait se décharger d'elle-même et suivir des dommages permanents.

- Si la baterie se metrar à dégager une forte odeur ou à chouffer, cessez immédiatement de l'utiliser.

• La boûterie ne doit être utilise qu'ont en la chargeur qui a été fouri. Le chargeur n'est pas destiné à être utilise par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou montales sont réduites ou qui marquant d'exploitation et de connaissances, à moins qu'elles n'aient été instrutes et supervises par une personne responsable de leur sécurité pour utiliser l'apprentil.

- Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec le chargeur. - Le nettoyage et l'entretien ne doivent pas être réalisés par des enfants.

- Controlez régulièrement les fiches et le câble de raccordement. Si le câble de raccordement est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne qualifiée alla d'éviter tout danger.

- Débranchez le chargeur et laissez le refroidir avant de le nettayer, de le stacker ou de le transporter.

- Protogez les parties électriques de l'humidité. Ne les élongez pas (par exemple la battery) dans l'eau ou dans d'autres liquides pendant le nettoyage afin d'éviter tout choc électrique. Ne pouvez pas en chargant sous l'arme

- Pendant le chargement, la batterie doit être piacée dans un endroit bien ventité. - Débranchez le chargeur des que la batterie est complètement chargée. Véviliez régulièrement que le chargeur n'est pas endommagé. Un chargeur de batterie endommagé doit être réparé avant d'être réutilisé.

- N'utilisez pas le chargeur s'il a subi des chocs ou clos impacts, s'il ne vamba ou s'il a été endommagé de quelque manière que ce soit. - Ne connectez jamais une batterie endommagée ou chargeur. Équation d'électricité

- Ne démontez jamais le énergieur. Les répérations doivent être utilisées par un service après vente accrédité.

Un montage incorrect peut être la cause d'un incandie ou d'une éclairation.

- N'utilisez jamais le chargeur à proximité de morétaux exploits ou inframmales. Risque d'incende ou d'explosion.

- Corte Briez les couriers techniques techniques avant de brancher le chargeur sur le secteur. Na branchez le chargeur que sur une prise de courant dont les caractéristiques techniques correspondent à celles indiquées sur la

- plaque signeurique. Naque de alébocation - Le chargeur est uniquement destiné à une utilisation en intérieur.

• Utilisez toujours le chargeur conformément a son usage prévu. Le chargeur est uniquement destiné à être utilisé avec la horde de intégrée ou produit. Toute autre utilisation peut entraîner un incendé ou un choc électrique. Assinéctrice que la chargeur et la prise de renormal sont correctement encourés et qu'on cun objet d'interfère avec eux.

- Maintenez la prise propre et sèche et proté gaz-la de la société et de l'humidité. - Ne placez pas d'objets sur le chargour et ne la raçourez pas, car ceci pourrait entraîner une surchaute.

- Ne placez pas le chargeur à proximité d'une source de couleur.

- Plases toujours le cable de raccordement de manière à ce que personne ne puisse rébucher dessus, marcher dessus ou l'endommager du quelque manière que en soit le nonrespect de cette consigne peut entraîner des dommages manéliers ou des blessures. - Ne débranchez pas le chargeur en tirant sur le cable de raccordement. Saintezs toujours la fière d'alimentation pour déclarcher la connexion électrique. Les batteries ne doivent pas être souvinites à des chocs mécaniques. Vous risquez d'endommager la batteria.

• La butherie ne rèil pas être chargée sans surveillance.

Recharger la batterie

La batterie est installée sur la tige de nelle avec battery intégrée (14) et peut être chargée directement sur l'EPAC ou retirée pour le chargement.

Remarque : Le voyant de chargement (2a) du chargeur (2) s allume en rouge pendant le chargement. Lorsque le chargement est terminé, le voyant de chargement du chargeur affiche une couleur verte.

Terez compte des aspects suivants :

- IMPORTANT : Chargez complètement la batheria avant la première utilitarian.

• IMPORTANT : Respectez la tension du réseau | La tension de la source d'alimentation doit correspondre aux indications figurant sur la plaque signalétique du chargeur.

1. Branchez la liche (2b) du cable d'alimente-

hon (2c) dans la prise (2d) ou chargeur (2). 2. Branchez le câble d'alimentation (2c) sur le réseau électrique.

Recharger la batterie sur l'EPAC

(fig. G)

1. Tournez la bogue de sécurité de la fiche secteur (18) d'on apart de tous vers la gauche et retirez une chose la fiche secteur du part (29) de l'EPAC.

2. Connectez le chargeur (2) au port de l'EPAC.

3. Une fois la chargement terminé, ralinez à nouveau la câble d'alimentation (2c) et rattachez la fiche secteur dans le port.

Chargement externe de la batterie

Retirer la batterie (fig. H)

1. Desserrez le levier de serrage rapide [11] de la tige de selle avec l'abatie intégrée [14].

2. Ouvrez le cadenas (15) avec la clé [1].

3. Toumez le bague de sécurité de la fière secteur (16) d'un quart de tour vers la gauche et retirez la ensuite du port (29) de l'EPAC (voir fig. G).

4. Pour retirer la tige de selle avec batterie intégrée, tournez la selle (10) de 90 degrés et retirez la tige de selle avec batterie intégrée du coudre lentement et sans d'acoups afin d'évi-ter qu'elle ne sa coince.

Remarque : La tige de salle avec batterie intégrée est huiée. Fêtes attention à vos vêrements. 5. Tournez le lié dans le sans du la flèche et telixée.

1. Chargez la batterie (voir recharger la batterie). Remarque : Notaz qu'un composant retiré ou une batterie enlevée ne continue pas une protection contra la vol.

L'EPAC peut être mis en service même sans l'assistance des composants d'entraînement. Sécuriez toujours l'EPAC à l'aide d'un antivel de vélo sûr et homologué et accrochezie à un objet fixe.

Insérer la batterie (fig. H)

1. Ouyrez la varouillage mes: la chi [1].

2. Enfoncz in sole [10] et la tige de selle avec bo- tate intégrée (14) dans le tube de la sole [30].

3. Rebranchez la hiche secteur [18] dans le port.

4. Ajustez la hauteur d'assise (voir fig. E).

5. Tournez le clé dans le sans de la flèche et relinez-la.

Conseils concernant la manipulation de la batterie

- La durée de vie de la batterie peut être prolongée si elle est bien entretenue et surtout si elle est stackée à la barre température.

- Si la batterie est conservée longtemps déchargée, elle peut être endommagée bien qu'elle ne s'ouadécharge que faiblement, et sa changé de stockage fortement adulte.

• Il n'est pas recommandée de laisser la baltharie

- En été, par exemple, ne laissez pas la batterie dans la volume et stockuz-la à l'abei des rayons directs du soleil.

- Ne roulez pas avec une batterie démontée.

Conditions de stockage de la

Batterie • Siloseth

sec et bien ventilé. Protégez la de l'humidité et de l'eau

- La température ambiante doit être comprise 5 °C et 25 °C. En cas de conditions météorologiques défavorables, il est recommandé de retirer la batterie et de la conserver dans des locaux fermés jusqu'à la prochaîne utilisation. Lonsqu'elle ne stockée, la batterie ne doit être ni complètement rechargée ni déchargée. Idéalement, son état de chargement devrait être environ de 40 à 60 %. Stockez la batterie comme suit :

- Dans des locaux équipés de détecteurs de l'umée

- Pas à proximité d'objets facilement inflammables - Pas à proximité de sources de chaleur

Avant la première utilisation

- Chargez complètement la batterie.

- Familiarisez-vous avec la consulte et les freins. Assurez-vous de savoir que lever de frein

Remarque : Le levier de frein gauche [12a] actionne le frein de la roue avanti [19a] et la levier de frein droit [12b] actionne le frein de la roue arrière [19b].

- Adapiez la hauteur de la selle à votre taille (Fig. 8).

Avant chaque trajet

Contrôler la pression des pneus

Les pneus (20) doivent être gortées à la pression recommandations sur le fabriouant. Rapponez toujours les recommandations quant à la pression décrites sur les flancs des pneus ! Contrôlez la pression des pneus à l'aide d'une pompe appropriées monie d'un monomètres.

Contrôler les freins

Actionnez les froins et vérifiez qu'ils fonctionnent correctement.

Contrôler les jantes

Contrôlez régulièrement que vos jantes (21) ou vos roues ne sont pas endommagées, par exemple avec des fissures ou des impacts de gravillons, et qu'elles se déplacent correctement en ligne droite.

Remarques concernant une

conduire securisee

• Familiarisez-vous lentement avec la conduite de l'EPAC.

- Si est recommandé de faire ses premières expériences avec l'EPAC à l'écart des routes très fréquentes. Essayez différanta riveraux d'assistance. Commencez par le niveau d'assistance le plus bas.

Une fois que vous vous sentez son(e) de vous, vous pouvez commencer à circuler sur la voie publique avec l'EPAC. Testez l'autonomie de l'EPAC dans différentes conditions avant de

prévoir des trajets plus longs et plus exigeants. Remarque 1 l'autonomie réelle de l'EPAC dépend de nombreux facteurs spécifiques.

Cux facteurs peuvent être par exemple la température extérieure, le style de conduite ou le pois du cyclate, ainsi que la nature du terrain et le niveau d'assistance choisi.

L'autonomie exacte de la batterie dépend de différents facteurs (par exemple la niveau d'assistance, la vitesse, le profil du parcours, l'état de la batter et peut varier d'une personne à l'autre.

- Soyez particulièrement prévoyant lorsque vous roulez à grande vitesse. Adoptez votre conduite aux conditions ambiantes.

- N'essayez pas de manipuler le niveau maxi mal de vitesse d'assistance ou le comportement de conduite en modifiant les paramètres. - Au démarage, la puissance de maîneur plus être abrupte, en particulier si vous avez sélectionné des niveaux d'assistance élevés. Évitez de solliciter les pardales si vous n'êtes pas bien visant sur la vélo ou ai-Ven ne pousser que sur une jamba pour démarer.

- Pour votre propre sécurité, actionnez les freins pendant que vous montez sur le voie afin

d'éviter que l'article ne porte accidentellement. • Si vous étus assis sur l'article et que nous ne bougez pas, actionnez les frais afin d'éviter un démarrage accidentiel. Novez que votre conduite peut être considérablement morifiés si vous transparez une charge. Si vous transportez une charge, vellez à respecter le poids total maximal outensé. Veillez coujours à ce que la chargement soit placé de murière symétrique.

Freiner

AVERTISSEMENT

Risque de brûlure!

Le disque de trein [22] peut devenir très chaud en cas de trenage prolongé.

- Ne touchez jamais le disque de frein à moins mieux directement après une utilisation. Atendez que le disque de frein ait refraient avant de le toucher.

* Familiarisez-vous avec la conduite et les freins. Assarcz-vous de savoir quel levier de frain correspond à la voie quant et arrêt.

Remarque 1 le levier de frein gauche [12a] actionne le frein de la roue avant [19a], et le levier de frein droit [12b] actionne la frein de la roue arrière [19b].

- Frinez de manière à ce que les roues ne se blaquent pas. Si la rau se bleque, vous pouvez de l'athésence et vous risquez de tomber. Entrathées-vous à frinez dans des androids pour fréquentés et adoptés à cet effet. - N'actionnez jamais le firen avant de manière braques. Vous prairiez être projekty(s) par-dessous le guidon. Lors du freinage, déplacez le centre de gravité vers la rau arrêté en vous glosser loin en arrêté sur a sole. Dans la mesure du possible, utilisez toujours les deux droits afin d'obtenir une afficacité de freinage maximale.

Ayez toujours en tête que par temps humide, sur une chaussée verglacée ou en présence de matériaux naturels non adhérents, la distance de trainage s'allonge considérablemen

Réglage des freins

Lorsque vous effectuez des réglages au niveau des fraires à disque (22), prenez un considuration ou un disque de trois en rotation présente un risque de blessure considérable.

Important : Pour éviter toute perte de Telli coûte de l'insorge, les îneirs à disque ou leurs plaquettes ne doivent pas antrer en contact avec des lubrifiants/huiles !

- Un réglage du disque de frein est parfois nécesses suire (pour ex., en ces de bruits de l'rettement) - Naltroyez le disque du frein s'il produit un l'rettement.

- Si le disque de frein (22) est de travers, ouvrez l'attache rapide [31] et desserrez la vis (32) à la boute du frein [33] (see fig. K) de manière à ce que la roue soit desserrée. Serrrez fermement le levier de frein (12a, 12b) sur la guider. Le disque de frein sur rydresse alors automatiquement. Relâchez le levier de le vigne d'efférence, de la force, de la force, de la force, de la force, de la force, de la force, de la force, de la force, de la force, de la force, de la force, de la force, de la force, de la force, de la force, de la force, de la force, de la force, de la force, de la force, de la force, de la force, de la force, de la force, de la force, de la Force

Important : Respectez les couples de serrage corrects. Les couples de serrage requis sont indiqués dans la section « Caractéristiques techniques ».

Important : Si vous avez desserré les vis de la base du frein, laloquez les ensuite à nouveau avec un frein filet apropriés (par ex. vernis).

Position du levier de frein

AVERTISSEMENT Risque de blessure!

Une mauvaise position du levier de frein peut entraîner des accidents et des blessures.

- Le lever de frein [12a, 12b] ne doit en aucun nos pouvoir être lié jusqu'à la poignée [23] avant que les plaques de frein [34] ne touchent les disques de frein [22]. Dans ce cos en effet, la pleine puissance de freinage ne peut pas être affinée. Si vous vous trouvez dans ce tax, consultez immédiatement un vendeur spécialisé.

- Lors du freinage, le poigner doit être positionné en ligne droite par rapport à l'avon bras dans la cas déhésant, réglez les leviers de frein de cette manière. Il est possible que les leviers de frein adoptent un angle différent en fonction de la taille de la personne.

Utilisation de l'écran (fig. I)

• L'écran (13) affiche l'état de la batterie et le niveau d'assistance du moisur (24).

• L'EFAC s'éteint complètement après 5 minutes s'il n'est pas utilisé.

- Après 5 secondes et si aucune touche n'est actionnée, l'écran passe à nouveau de l'affichage « Nivana d'assistance » à l'affichage « État de la baterie ».

Allumer et éteindre le moteur

- Alumez l'EPAC en appuyant sur le bouron « Marche/Amé » (36). Appuyez à nouveau sur la bouron pose élaudre l'EPAC (fig. 1, 1)

État de la batterie

Averages la mise en marche du moteur, l'état de la batterie est indiqué par 5 LED blanches (37) (fig. 1, 2)

5 LED érat de la batterie de 100 %

4 LED - égal de la batterie de 80% 3 LED - égal de la batterie de 60%

2 LED - écat de la batterie de 40%

1 LED - état de la batterie de 20 %

"La dernière LED s'allume en cronge lorsque le niveau de la batterie est très faible. Dans ce cas, chargez la batterie."

Messages d'erreur

Les LED [37] de l'écran s'allument en rouge selon différentes combinaisons pour indiquer d'aventuelles œurs concernant l'article ou la conduite. Pour un brief aporçu des problèmes («et le ») et de l'octatique, ne pas le

Tableau « Messages d'erreur sur l'écran ». Consubez également la FAQ pour une éventuelle résolution de problèmes.

Remarque : Nolaux que les LED sont complément de bus (1.) en hout (5.).

Assistance du moteur

- Appuyez sur le bouton M (39) pour passer de l'affichage « État de la batterie » à l'affichage « Niveau d'assistance » (Fig. 1, 3). Les LED (37) sur l'écran s'allement en bleu. - Appuyez sur le bouton M pour

passer d'un niveau d'assistance à l'autre.

Remarque : L'article détenre au niveau d'assistance C (néglerage d'invise) et praisse au niveau supérieur lorsque vous appuyez plusieurs fois sur le bouton M jusqu'à atteindre le niveau 5. Le système revient ensuite au niveau 0, puis remone - Niveau d'assistance 0 :

Auruna LED ne brille. Le moteur ne fournit gucane assistance.

• Niveau d'assistance 1-5 :

Remarque à Noez que l'autonomie maximale de la boterie est d'environ 70 km. Celle-ci dépend toutefois toujours des conditions extérieures telles que des intempériés et du relief ainsi que de la durée et de la solitation de l'assistance moteur et l'autonomie peut donc varer.

Pièces de montage et

accessoires

AVERTISSEMENT Risque de blessu

les bagages transponds modifiant la conduite habituelle de l'article et peuvent entraîner des chutes.

• Assurez les bagages que vous transponez pour d'verter qu'ils ne tanguent ou se balancant.

- Familiarsez-vous avec les caractéristiques de conduire modifiées de l'article ; il se peut, entre autres, que la distance de l'autoque s'allange. - Adoptez vela manière de Slovenia en conséquence.

Vous pouvez utiliser l'article avec des pièces de montage externes. Dans ce clos, salvez lesjours les indications du fabricant.

Porte-téléphone (fig. J)

Vous pouvez acheter un porte téléphone dans le

Important : Seuls les portacéllophones de

la marque « SP Connect TM », modèle « Sten

coche (32) du guidon.

1. Montez le portéléphone à l'endroit du

nacré (34) indique sur la big. J. Marlez le porte téléphone selon les indications ou fabricant.

Porte-bouteille (fig. J)

Un porte-boutelle approprié (non fourni) peut être fixé au cadre (7) à l'aide des deux vis (40). 1. D'homex les vis sur le croix

1. Morrez le porte-bouteille selon les indications du fabricant.

2. Revissez les vis à fond.

Les couples de serrage requis sont indiqués dans lo secteur « Caractétriques techniques »

Porte-bagages (fig. J)

Important : Aucin proto-bagogus n'at laurui avec l'article. Vous pouvez l'acheter dans un magasin spécialisé.

Informaz-vous dans un magasin spécialisé à propos des exigences concernant votre modèle. La charge maximale autorisée est de 20 kg.

1. Dévissez les questions vis [4]

2. Morrez le poche-bagage selon les indications du fabricant.

3. Revissez les vis à fond.

Important : Respectez les couples de serrage contacts (8 Nm).

Le prisda total autorisé de 120 kg ne doit pas être dépassé, celui-ci incluant les bagages transportés. Veillez en curre à ce que le feu anrière ne soit pas caché par des bagages.

Siège enfant

Important : l'EPAC n'est pas autorisé/adapté à une utilisation avec un siège pour anfont.

Remorque pour vélo

Important : L'EPAC n'est pas autorisé/adapté à une utilisation avec une remarque de véla.

Maintenance

- Lors de la maintenance, la batterie doit impérativement être retirée.

• N'effectuez les travaux de réparation, d'erration et de négroupe pour souvenne sur voite véro que si vous dispasez des connaissances et des ouils nécessaires ! En cas de doute, cortiez tous les travaux à un ordier spécialisé ou à notre prostatine de services. Pour plus d'informations à ce sujet, veuillez contenter le service clérale de Delta Sport Handelskontre GmbH.

- Veuillez noter qu'en raison de leur conception technique, les composants d'entraînement présentant une résistance légèrement plus élève et produitent un faible bruit de roulement. Une résistance accrue au roient et un faible bruit de roulement ne sont pas directement l'indice d'un défaut technique, mais sont dus à la structure des composants de l'entraînement. Si la résistance ou le bruit de roulement augmente pendant la conduite, cela peut être la signa d'un manque d'entraîtion.

- En raison de la force supplémentaire qu'apportant les composants d'entrairement et du poids plus élevé de l'article, tous les composants sont soumis à une seule plus importante. Vous devez donc procéder à l'entralement à des intervalles plus réguliers par rapport à des vélos traditionnels. Des composants mais entrantes ou mais peuvent provoquer des accidents ou des chutes et, en conséquence, des blessures. Retirez impérativement la battery avant de procéder à des travaux de réparation ou d'entrelien.

- Risque important de blessure dans le cas contraire, car le système pourrait démarrer suite à des activités mécaniques. Lors des travaux de réparation et de maintenance, veillez à en qu'unou câtele ne soit plié, écrusé ou endommagé par des bords coupants. Les câbles endommagés présentent un risque de chronic élasticue motre.

• N'acraz pas vous-mêmes l'unité d'entraînement. L'unité d'entraînement ne était être réparée que par du personnel qualité et unquement avec deux pièces de survages d'opaine.

• Pour les réparetions et les remplacements, utilisez exclusivement des composants d'origine ainsi que des composants d'entraînement et des batteries d'origine.

• Huilez le cadenas tous les 6 mois avec une huile spéciale pour serrures.

- Nettoyaz de temps en temps les pâles de la prise et lubrhez les légèrement.

Intervalles d'inspection

• Avant chaque trajet, virifirez tous les records vissés et les parties nouvelles et fortement sallicitées de l'article.

- Faites contrôler l'EPAC une fois par an. Faites impérativement contrôler l'usure de la courtaire (26) et de la poula (35) par a revendeur spécialisé.

- Une inspection détaillée est recommandées lors dans 2 000 km ou 100 heures du fonctionnement ou au bout d'un an (selon le cas qui se présente en premier).

• Amenez votre article chez votre revendeur pour un solution calculé et prêts

+ L'article est conceu pour une durée de vie d'au moins 25 000 km.

Pièces d'usure

Notoz qu'un grand nomère de pièces d'insure et d'accessoires peuvent être commandés ultérieurement à l'adresse suivante : https://ldsservice.com

Les pièces d'usure sont des pièces de l'article qui, en raison de leur fonction, sont soumises à une certaine usure et ne sont donc pas couveres par la garante.

- Remarque : Le système s'éclairage (25, 17) et les défecteurs doivent être contribués avant chaque trajet. Les ampoules défectueuses doivent être remplacées immédiatement.

- Le phare à LED (25) et le feu arrière à LED (17) sont coupus de manière à ce que l'unité d'éclairage ne puisse pas être remplacée. Il est donc nécessaire de changer complètement le phare à LED et/ou le feu arrière à LED.

- Les batteries pendant peu à peu de leur capacité avec le temps, de sorte que leur autonomie diminue en fonction de l'assure de l'E-fédélar. La garantie de deux ans à compter de la date d'achat ou jusqu'à 500 cyclas de chargement selon le cas qui se présente en premier s'applique. Les batteries sont coupant pour contrainse jusqu'à 70 % de leur capacité inale pendant cette période.

- Les plaquettes de frein (34, fig. K) sont tournises à une assure liée à leur fonction. Banglousses les plaquettes de frein ou plus tard après 5 000 km, quel que soit le degré d'asure. L'asure peut être identifiée par des bruits métalliques ou une diminution de la force de haîngage. L'épaisseur des plaquettes de frein doit être d'où moins 2,5 mm. La remplacement des plaquettes de frein peut d'avérer nécessaire à des niveilles plus respecteurs en eux des combisés touchraînon en montagne, cet les plaquettes des frein sont notamment plus spécifiées dans ce cas. Il est donc impératif de procéter à un contrôle rédules ayant chaque sortie.

• L'oure de la courroie (26, fig. L) dépend la l'ambond, de la maintenance et de bilamétrage. La durabilé des différents composants du système de courroie dépend forment des influences sénérateurs et des conditions environnementales. L'espérance de vie d'un système de courroie utilisé dans un environnement humide est toujours irrénieurs à celle d'un système utilisé sur des movies séchet. Vous pouvez récemmette une force surce par exemple à un seul de la courroie sur la poule (35) ou à des dens visiblement usées de la poule.

Important s Faites remplacer la courure si elle est endommagés par des influencers extérieures graves. Par exemple, il une ploma, une brancha ou un vélement est happée[é] par a courore et trîe[é] entre la courore et à poule. Une tele influence peut endommager les îunes de carbone saturations à l'intérieur de la courure, même si auton dommage extérieur n'est viable sur la courie. Une courie ou une poule eventuellement endommage et toujours être remplacée par un remeuxter apolivés, elle peut plus le campus-brancs et les casons de la courie, mais qui peut entraîner deux accidents et des blessures. Important s La courie est encrasse, nettoyce uniquement avec d'eau, où un produit du nettoyage douies. Ne la nettoyze jamais avec des produits de nettoyage agressifs.

Important : N'utilisez que des pièces de remplacement originales. Ces plicieux pour veut être commandées sur : http://www.polestrons.de Important : la courraie (26) et la poula (35), ha, L) sont odactées l'une à l'autre.

• Disque de frein (22)

Rampiacaz les disques de frein vats. L'oure peut être identifiée par une diminution de la force de freinage. En outre, l'épaisseur des disques ne doit pas être référance à 1,4 mm. Mesamez l'épaisseur plus risques à cesquies réguliert.

- Les pneus (20) et les chambres à air sont soumis à une usure relativement importante, fortement influencée par l'utilisateur. La durée de vie d'un pneu est considuellement réduite par un freinage brusque, car celui-ci entraîne le blocage de la roue.

- Les fissures et autres dommages sur les jantes (21) peuvent être cachés par la saleté ; par conséquent, nettoyez les jantes régulièrement pour les détecter à temps.

Crevaison

Dans chaque preu se trouve une chambre à air. En cas de crevoisen, procédaz comme suit :

Démonter la roue avant (fig. M)

1. Desserrez le levier de serrage rapide (11) de la roue avant. (8)

2. Dasserez l'écroa (43) opamià de l'attache rapide et relirez la roue avant.

Démonter la roue arrière (fig. N)

1. Retirez des deux côtés les écrous [44] de l'axe de la roue arrêté à l'aïse d'une clé de

Sérogage de 15 mm plus total de l'ordé. Contrôche Important à Respectez les couples de serrage corrects. Les couples de serrage requis sont indiqués dans la section « Carochéristiques techniques ».

1. Débranchez le connecteur (45).
2. Retirez le clip de fixation réutilisable (52)

à l'oude d'un tournevis (non fourni).

1. Relitez le roue ordière (9) et enlevez la cour- rcie (26) de la poule (35).

Réparer la chambre à air

1. Pressez l'air hors de la chambre à air.

2. Détachez le preu (20) de la jante (21) d'un côté à l'aide d'un démonte preu et retirez la chambre à air défectueuse.

3. Gonlez légèrement la chambre à air neuve ou réparée et placezla dans le pneu.

Remarque : lors du gonflage, vaillez à ce pour la chambre à air ne soit pas coincée entre le père et le rebars de la jante.

Remarque : N'actionnez pas les freins lorsque les roues sont dénomées ou utilisez une sécurité de transport, sinon les pains de frein se bloqueront.

1. Insérez la valve dans le trou pour la valve de la jante.

2. Tirez le pincu sur les deux côtés de la jante et serrez l'écrou de raccord.

Monter la roue avant (fig. M)

1. Replacesz la roue avant [8]

2. Vellez à ce que le plaque de frein (22) sont correctement inséré dans l'érier (140).

3. Serrez l'écrou (43) de l'orache rapide afin de créer una tonale suffisante.

4. Formaz le lavier de sarge rapide [42]. Remarque à la lavier de sarge rapide doit être en contact avec le pivor de la fourche lorsqu'il est fermé.

Monter la roue arrière (fig. 0)

1. Remettez la courroie (26) sur la poulie (35) et insérez les tendeurs de courroie (47). Remettez les écrous (44) sur l'axe, mais ne les serez pas encore à fond.

2. Réglez la courroie (voir la section e Régier/ tendre la courroie >).

3. Vous pouvez à présent sans tous les écrues (44) Important : Respectez les couples de serrage corrects. Les couples de serrage requis sont indiqués dans la section « Caractéristiques techniques »

4. Brandvez le connecteur (45).

5. Fixez le câble du connecteur à l'aida du clipe de fixation (52).

Régler/tendre la courroie (fig. O)

1. Desserrez à gauche et à droite les deux vis (49) des tendeurs du couroie (47).

2. Terdez le landeur de courcie en serrant les vis (49) des deux côtés dans le sens des aiguilles d'une montre à l'aide d'une clé Allen adaptée.

Important : Veillez à effectuer le même nombre de tours des deux côtés.

1. Vérifiez la tension de la courroie en exerçant une légère pression avec le doigt sur la courroie [26]. Serraz les vis des tendeurs de courroie [48].

Important : Respectez les couples de serrage corrects. Les couples de serrage requis sont indiqués dans la section × Caractéristiques techniques.

Stockage, nettoyage

Entracouez dans un erdoit sur et apperit de poussins, à l'abir de la lumière d'acte du sole. Retrez la botratic lorsque vous n'utilizer pas l'article. Un nettoyage de l'article doit être effectué tous les 100 à 150 km ou immédiatement après chaque utilisation sur un sol bonncus au solé. Pour nettoyer l'article, utilisez un chiffon légèrement humidité et évitez tout contact avec l'eau. IMPORTANT : Ne jamais lavant avec des produits de nettoyage appressifs. N'utilisez jamais de nettoyeur à haute pression ou de jet de vapeur pour netroyer l'article. Le jet d'eau puissant pour rest endommager les composants électriques de l'entraînement et les roulements fin des autres components.

Transport

• Lors du transport de la batterie, respectez les réglementations en vigueur concernant les motères dans les

- Transportez l'EPAC sur une voiture exclusivement avec des porte vélos appropriés (à l'artienne ou sur le taif). Refruez impérativement la batterie avant de transporter l'EPAC sur au dans la voiture.

Mise au rebut

Le symbole ci-contre inclue que ce produit est soumis à la directive 2012/19/UE. Certe

directives stipule qu'à la fin de sa durée d'utilisation, vous ne devez pas jeter ce produit avec les déchets ménagers normaux, mais le dépaser dans des centres de collecte spéciclement oménogés, des centres de racyclage ou des entreprises de traitement des déchets.

Protégez l'environnement et procédez à une élimination dans la respect des normes un vigueur. Les piles/batteries ne doivent pas être jebées avec les ordures ménagères.

Elles peuvent contenir des métaux lourds toxiques et sont soumises à un traitement spécial des déchets. Les symbols chimiques des métaux lourds sont les suivants. Cd = cardium, Hg = mercure, Pb = plomb. Alors, retournez les piles/batteries usagées à un point de collecte municipal.

Ce produit est recyclable. Il est soumis à la responsabilité élargie du fabricant et est collecté séparément.

Vous obteniriez plus d'informations relatives à l'élimination du produit usagé auprès de votre commune ou de votre municipalité. Éliminez le produit et

l'emballage dans la respect de l'environnement. Conservez les matériaux d'emballage [comme les sachets en plastique hors de portée des enfants.

Notez le marquage des matériaux d'amballage lors du tri class déchubs. Ceuxci sont marqués par les abréviations (a) et les chiffres (b) avec la signification suivance : 1 - 7 ; plastique / 20 - 22 ; papier et carton / 80 - 98 ; matériaux composites. Le produit et les matériaux d'amballage sont recyclables. Éliminez les séparément pour une meilleure gestion des déchets. Le logo Triman n'ait valable que pour la France

Indications concernant la garantie et le service

après-vente

L'article a été produit avec grand soin et sous un contrôle constant. DEITA SPORT HANDELS KONTOUR GERM accorde au client final privé une garantie de tous mais au cet article à compter de la doute d'acteur (parainée) de garantiel conféremment aux dispositions suivantes. La garantie ne vaut que pour les cléfuts de matériaux et de fabrication. La garantie ne coupes pas les pièces soumises à une audience normale, lasques doivent donc être considérées comme des pièces d'œuvre (comme par ex. les piles), de même qu'elle ne coupes pas les pièces fréogles, telles que les interrupteurs, lesButtonias ou les pièces fabricaines en vreme. Les réclamations ou titre de cette garantie sont exclues si l'article a été utilisé de manière abusive ou inappropriés, hors du cadre de son usage de le champ d'application préoi ou si les instructions de la notice d'utilisation n'est pas été respectées, à moins que le client final ne trouve que l'article puisementait un défaut de matériou ou de fabrication n'ature pas à l'une des conditions mentionnées décauses. Les réclamations ou titre de la garantie ne peuvent être adressées pendant le période de garantie qu'en présentant le fokat le ruisse original. Veuillez pour cela conserver le fokat des mains original. Cari s'applique également aux pièces remplacées et répartés. Si vous avez des plantes à formuler, veuillez d'abord contenter le service d'assistance télégraphique décauses ou nous contacter par censette électronique. Si le cours se couvert par le garantie, nous nous engageaux à notre appréciation réparer ou à remplacer l'article introdulement pour vous où ne vous rembourseur les prix d'achat. Aucun autre droit ne découle de la garantie. Ves droits légaux, en particulier les droits de garantie contre le vendeur concerné, ne sont pas limités par cette garantie.

Important : Conserves impérativement l'emballage de vente en cas de retour éventuel (couvert par la garantie légale ou contractuelle). Il n'axiste pas d'autres droits découlant de la garantie. Vas droits légales, en particulier les droits de garantie vis à vis du vendeur concerné, ne sont pas limités par cette garantie. La garantie légale sur rapports au villo. Celui-ci n'est donc pas soumis à une autre garantie.

' Article L217-16 du Code de la

consommation

Lorsque l'acheteur demande ou vandeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au mains sept jours vient s'ajurer à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention.

Indépandamment de la garantie commerciale souscrite, le serveur node lieu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil.

Article L217-4 du Code de la

consommation

Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la éliberance. Il répond également elles défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

Article L217-5 du Code de la

consommation

Le bien est conforme au contrat :

1° S'il est propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :

- s'il correspond à la description donnée par le vandeur et possérider les qualités que raluici ou présentaires à l'achabour sous forme d'échantillon ou de modèle ;

- s'il présente les qualités qu'un ocheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vandour, par la producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;

2° Ou s'il présents les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.

Article L217-12 du Code de la

consommation

L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bion.

Article 1641 du Code civil

Le vendeur est tenu de la garantie à raison des défauts cochés de la chose vendus qui la rendent improprié à l'usage auquel on la destine, ou qui diminuent tallament cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.

Article 1648 1er alinéa du Code civil

L'action résultant des vices rédichatoires doit être internée par l'acquéreur dans un délai de deux ans à compter de la éclouverts du vice. Les pièces détachees indispensables a l'utilisation du produit sont disponibles pendant la durée de la garantie du produit.

|AN: 413888_2204 |AN: 413889_2204

FR Service France

*n'est volable que pour la France

Messages d'erreur sur l'écran
Notez que les LED affichent un compteur devant être lu de bas en haut.

Affichage LED Code de l'erreur Description Solution
LED 1 s'allume en rouge 21 Suturenion Redémancez le système moteur			après 2 minutes. Si l'erreur persiste, veuillez contocter la service après verte.
LED 3 s'allume en rouge 23 Câbve moteur/capteur Veuillez contocter le service après			verte.
LED 2 et LED 3 s'allumant en rouge 25 Souturation Radémancez le système moteur			après 2 minutes. Si l'erreur persiste, veuillez contocter le service après verte.
LED 1, LED 2 et LED 3 s'allumant en rouge	26 Erreur du capteur de couple Radémancez le système moteur		après 2 minutes. Si l'erreur persiste, veuillez contocter le service après verte.
LED 4 s'allume en rouge	27	Starchouffia du contrôlure	Radémancez le système moteur après 2 minutes. Si l'erreur persiste, veuillez contocter le service après verte.
LED 5 s'allume en rouge 28 la contrôlure d'affichage a pendant le		communication	Radémancez le système moteur après 2 minutes. Si l'erreur persiste, veuillez contocter le service après verte.

FAQ

Les FAQ suivantes ne présentent qu'une sélection des questions les plus importantes.

Vous trouverez des informations supplémentaires et actualisées sur : https://www.lidl.be/c/fr-BE/e-bikes-crivit/s10016565

Scannez le code QR ci-contre avec l'appareil photo de votre smartphone pour accéder directement à la page Internet.

FAQ

Question	Réponse
Fonctionnalités restreintes
Le garde boue horte, que puisje faire ?	Utilisez les supports noirs pivotants sur le garde boue pour ajuster la longueur du garde boue.
Le pédèle ne s'allume pas, que puisje faire ?	Veriliez l'éot de chargement de la batterie. / Contrâlez le ban positionnement des raccardonnants des côbles.
Le pédèle se décharge rapidement, que puisje faire ?	La puissance de la batterie et du moteur ne fonctionne pas de manière optimale par temps froid. Ne vous impérières donc pas si l'autonomie est réduite lors de frotes sourmées d'hiver, cui est dû au froid et puissance des batteries lithium-on. Une heat le températures remonteront, votre pédèle: retrouvere se pleine puissance.
Le guidon tremale, que puisje faire ?	Avis l'Veriliez que les vis à six pours ceux lors bien surmées, comme décrit au chapitre à Montage du guidon. Ajustez la vis de la tête de direction du guidon si le pivot de la tête de direction est desserne.
Pièces de rechange
Où puisje me procurer une nouvelle courrale crantée ?	Adressaz-vous à notre portenaire de service sur : https://tdaservice.com/
Où puis je me procurer une nouvelle batterie ?	Adressaz-vous à notre portenaire de service sur : https://tdaservice.com/
J'ai perdu une clé, que puisje faire ?	Adressaz-vous à notre portenaire de service sur : https://tdaservice.com/
Questions générales
À quelle vitesse puisje rouler avec un pédèle ?	En général, vous pouvez rouler avec un pédèle aussi vite que votre force musculaine vous le permet. Le moteur vous artistie jusqu'à une vitesse de 25 km/h. Adoptez votre ctissou en fonction de chaque situation.
Pour quel poids le pédèle estil conçu ?	Notez que la charge totale maximale de 120 kg sur le vélo ne doit pas être dépassée, et celle-ci comprend la poids du conducteur ainsi et les biogenes.
Comment et pendant combien de temps puisje recharger la batterie ?	La batterie peut être follement retirée pour titre rechargée. Pour cela, suvez ses instructions décrites dans la section « Batterie et chargeur ». Asserez vous que le connecteur est sec et exempl de solété et tenez la pouissance de métal ou les objets méraliques a été. La batterie du pédèle est être rechargée à l'inérisure, toujours à une température supérieure à 5 °C et dans un endroit sec. Le chargeur ne doit pas être stocké à l'extérieur. Ne laissez pas le chargeur branché en permanence. Comptez services 2,5 heures pour que la batterie soit entièrement rechargée. La système d'elaigrage est par la même occasion directement rechargé, car il est altéré par la bamine. Le chargeur de Civil interrompt automatiquement le processus de chargement lorsque la batterie est piènes. Aucun risque de surcharge de la batterie n'est donc à croindre si nous public de la élébranche. La système de gestion de la batterie la protège également d'une charge ineffectante; veilliez néarmois à recharger le pédèle toutes les cinq à six semaines lorsque vous est l'utilisez pas.
Comment puisje entrontent la batterie ?	Si vous n'utilisez pas le pédèle régulément, vous devez recharger la batterie et toutes les 6 à 6 semaines. Dans le cas contraire, les cellules peuvent être endommagées. I est préférable de stocker la batterie à une capacité de 40% - 60%. Starchez le pédèle ou la batterie dans un endroit sur, surtout en hors. Il ne doit pas nécessairement s'agir d'un local chauffé, mais nous recommandations de ne pas le stocker dans un endroit où la température est innéure à 5 °C. I croissant également d'aviter l'exposition directe aux rayons du solel. Le processus de chargement doit en principles avoir lieu dans un environnement sec et pas trop frailé, mais toujours à une température supérieure à 5 °C au minimum. Il est préférable de conserver le chargeur chez vous à l'intérieur. De plus : La puissance de la batterie et du moteur ne fonctionne pas de nombre optimisé par temps froid. Na vous impérières donc pas si l'autonomie est réduite lors de frotes jourmées d'hiver, ceci est dû au froid et typique des batteries lithium-on. En été, voire pédèle retrouvera sa pleine puissance.
La position de la solle n'œz pas optimale, que pauije faire ?	Les dimensions du guidon et de la potence sont standard, les composents peuvent être remplacés. N'aubiliez pas que le fait de renhasser le guidon ou le potence n'entraître pas automatiquement un plus grand confort, mais souvent un comptament de direction moins règle et plus instable. Contouriez un revouvrant de vêlias à ce sujet : il pourra changer la potence et le guidon si nécessaire, afin de trouver la position optimale qui vous consent.
À quoi dois je faire attention lors de l'entretien et de la maintenance des frais ?	Tous les travaux d'entretien et de maintenance sur les freins ne doivent être effectués que par notre partanatie de service ou par un étoiler de réparation de vêlias professionnel, afin d'être tout dangé énomméil. Des freins qui ne sont pas entratenus ou montés correctement peuvent entraîner des accidents et des bioussures.
Quel type de remarque pour enfant pauije fixer sur le pedélec ?	Le montage d'une remarque pour enfant n'est pas autorisé sur notre pedélec.
Puis je utiliser le pedélocs sans assistantes échatripe ?	Si vous avez envée de pedélar avec votre seule force, il vous affili d'étrendre le système d'entraînement ou de rouler avec le niveau d'assistance 0 et vous utiliserez le pedélec de manière tout à fait classique.
Où puis je trouver le numéro du cadre ? Le numéro du cadre se trouve sous	e pedaïter.
Ma courroie crantée grince, que puis je faire ?	La courroie peut faire de bruit si elle soure fortement contre la fissque sur les poules. Ceci peut être dû à un mouvas alignement des poules, à un mouvas alignement de la roue ou à une route de l'entraînement due à des composants endommagés. La solution permanente consiste à cartiger l'alignement ou à remplacer les composants endommagés. Une autre source de bruit possible peut être une poule avant desserrée. L'application d'un venis de biorage de vit peut résorue le problème.Occasionnellement, du bruit peut se produirs lors de la candure sur un terrain sole. Ce bruit n'est en aucun cas le signe d'un problème avec votre pedélec. Dans la pujpart des cas, il sèftr de rincer la courroie et le poule après avoir routé pour remédier au bruit. Si le bruit possible, la solution est simple : Vaporhaz de l'aux sur la courroie et attendez qu'ille sait sèche. Aptiquez ensuite une fine couche de spray de silicone sec sur le côté cranté de la courroie. Le silicone à séchoge rapide sèche immédiatement, provoque le sujet du suite est ni a nature réparation sur la étude du vie de la courroie.
Quand toutil remplacer la courroie / l'entraînement ?	Même si vous pouvez compter sur la longue durée de vue du votre courroie, il est recommandé de procéder à des inspections régulières et de la remplacer régulièrement. Il convient de vérifier que les poules ne sont pas endommagées, par aux qu'elles ne sont pas déferrées et savardes. Veriflaz que la courroie ne présente pas les signes sécrants : deux censées ou manquantes : fissures à la base des dents ; cardes de traction et blochées ; dens déformées et usées.
Dois je faire attention ou produit de nettoyage que j'utilise pour nettoyer ma courrale crantée / man pedélec ?	La courroie Carbon Drive se caractérise par une très bonne résistance aux produits chimiques. La contact avec des solutions de nettoyage on raison du savonnage et du rincage ne devrait donc pas provoquer de domnages. Il n'est toujours pas recommandé de faire tremper le courroie pendant une période prolongée.

Déclaration de conformité

Déclaration de conformité

DELTA-SPORT

DELTA-SPORT HANDELSKOTOR GWH | Vittagsene II | 22317 Hamburg : Germany

DELTA-SPORT HANGELSKOMTOR GREEN

Wragelamp B

Germany

[phone]

[e-mail] www.delta-sport.com

Déclaration de conformité

UE

Nous soussignés, l'entreprise

Dana-Spon Helmhaktor GmbH Wagonkarno 6

22397 Hamburg

attestons que la présente déclaration de conformité est établie sous la seule responsabilité du fabricant.

IAN 413889

N° du modèle. UB-12390

Produit Vejo électrique urbain -

Cadre diamant

Les produits susmentionnés sont conformes aux exigences des directives et normes suivantes

Directive /exigance

EMV 2014/30/EU

LVD 2014/35/EU

Normes harmonisées / Spécification technique

DIN EN 15194:2018

EN 55014-1:2017; EN 55014-2:2015; EN 61000 3-2:2014; EN 61000-3-3:2013

EN 60335-1:2012 + A11:2014

Hambourg

03.11.2022

Lieu, date

Edufrikaung

Bücker Süzerköre

(四)本说明仅供参考。

Directeur de gestion de la qualité

Nom. function

(840)

(2016)35810001298(424页)

2017年1月1日

证券代码：000819证券简称：ST华

(012)7 2589 3600 6161 795510

(1) 本说明仅供参考。

(0399号) 通知

随心就开词

四、备查文件

表决情况：无

[Non-Text]

(五) 青天山

HAMBURG

SHANGHAI

HOCHI MINHCITY

CHICAGO

ISTANBUL

Gebelichtszerl

Montage van de pedalen [afb. C/D]

FR Cet appareil, ses accessoires et batterie se recyclent À DÉPOSER EN MAGASIN ou À DÉPOSER EN DÉCHETERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

DELTA-SPORT HANDELSKONTOR GMBH

Wragekamp 6 • DE-22397 Hamburg

GERMANY
