Type de produit	Télémètre laser pour disc golf
Marque	Bushnell
Modèle	Disc Edge
Dimensions (L x l x H)	110 x 74 x 33 mm (4,3 x 2,9 x 1,3 pouces)
Poids	180 g (6,3 oz)
Alimentation	1 pile lithium CR2 3V
Portée max (panier de disc golf)	275 m (900 pieds)
Précision	± 0,9 m (± 3 pieds)
Grossissement	6x
Diamètre de l'objectif	24 mm
Revêtement optique	Multicouche
Fonctions principales	Mode Z (mesure de hauteur), balayage automatique, mesure ligne de visée, indicateur d'angle/pente
Affichage	Écran LCD Vivid avec réticule
Unités de mesure	Mètres ou pieds (sélectionnable)
Étanchéité	IPX4 (résistant aux éclaboussures)
Sécurité laser	Laser Classe 1 (sans danger pour les yeux)
Garantie	Garantie à vie Ironclad Bushnell
Réparabilité	Ne pas démonter ; contacter le SAV
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon microfibre, éviter les solvants agressifs
Pièces détachées	Pile CR2 disponible dans le commerce

FOIRE AUX QUESTIONS - Disc Edge BUSHNELL

Comment changer la pile du télémètre Bushnell Disc Edge ?

Ouvrez le couvercle du boîtier de batterie situé sur le côté de l'appareil. Remplacez la pile usagée par une pile au lithium CR2 de 3 volts de bonne qualité. Refermez le couvercle.

Comment basculer entre les unités mètres et pieds ?

Éteignez l'appareil, puis appuyez et maintenez le bouton Marche. Les options 'M' (mètres) et 'FEEt' (pieds) clignotent. Relâchez le bouton lorsque l'unité souhaitée clignote.

Qu'est-ce que le mode Z et comment l'utiliser ?

Le mode Z affiche l'élévation verticale de la cible par rapport à votre position (hauteur ou dénivelé). Il est idéal pour les paniers surélevés ou les tirs en pente. Utilisez-le comme décrit dans la notice pour obtenir la hauteur en plus de la distance.

Comment nettoyer les lentilles sans les rayer ?

Soufflez d'abord pour enlever la poussière, puis utilisez un chiffon en microfibre en effectuant des mouvements circulaires. Pour les traces tenaces, humidifiez légèrement le chiffon avec votre souffle ou utilisez un nettoyant pour lentilles photographique. N'appliquez jamais de liquide directement sur la lentille.

Quelle est la portée maximale du Disc Edge ?

La portée maximale pour un panier de disc golf est de 900 pieds (275 mètres). La portée réelle peut varier selon les conditions (couleur, éclairage, angle de la cible).

Le télémètre est-il étanche ?

Oui, il est classé IPX4, ce qui signifie qu'il résiste aux éclaboussures. Il ne doit pas être immergé.

Comment utiliser le mode balayage automatique ?

Maintenez le bouton Marche enfoncé et déplacez le télémètre d'une cible à l'autre. La distance se met à jour en continu tant que vous maintenez le bouton enfoncé.

Que faire si l'appareil ne s'allume pas ?

Vérifiez la pile : remplacez-la par une pile CR2 neuve si nécessaire. Si le problème persiste, contactez le service client Bushnell.

Le télémètre est-il sûr pour les yeux ?

Oui, il émet un laser de classe 1, sans danger pour les yeux dans des conditions normales d'utilisation. Évitez toutefois de regarder directement le faisceau avec des instruments optiques.

Quelle est la garantie du Bushnell Disc Edge ?

Bushnell offre une garantie à vie Ironclad qui couvre les défauts de matériaux et de fabrication. Aucun reçu n'est exigé et elle est transférable. Pour plus d'informations, consultez le site Bushnell.

MODE D'EMPLOI Disc Edge BUSHNELL

Le présent appareil est conforme aux CNR d' ISED applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: (1) le dispositif ne doit pas produire de brouillage préjudiciable, et (2) ce dispositif doit accepter tout brouillage reçu, y compris un brouillage susceptible de provoquer un fonctionnement indésirable.

Radiation Exposure Statement / Déclaration d'exposition aux radiations :

Le produit est conforme aux limites d'exposition pour les appareils portables RF pour les Etats-Unis et le Canada établies pour un environnement non contrôlé.

Le produit est sûr pour un fonctionnement tel que décrit dans ce manuel. La réduction aux expositions RF peut être augmentée si l'appareil peut être conservé aussi loin que possible du corps de l'utilisateur ou que le dispositif est réglé sur la puissance de sortie la plus faible si une telle fonction est disponible.

Merci pour votre achat du télémètre de disc golf Bushnell® Edge.

Ce manuel vous aidera à optimiser votre expérience d'observation, vous expliquera comment utiliser les fonctionnalités du télémètre et vous présentera les modalités d'entretien de cet instrument. Lisez attentivement les instructions avant toute utilisation du télémètre.

AVERTISSEMENT : comme pour tout appareil laser, il n'est pas recommandé de regarder directement les émissions laser pendant de longues périodes avec des lentilles grossissantes.

INTRODUCTION

Bushnell® Edge est un télémètre laser premium ultra-compact équipé de la technologie numérique la plus récente, qui affiche des distances télémétriques précises de 15 à 2 550 pieds (4,6 à 777 mètres). En mesurant 1,3 x 4,2 x 2,9 pouces, l'appareil de 6 onces (170 g) affiche rapidement la distance de la cible, avec une précision de +/- 3 pieds sur la portée maximale. Le télémètre de disc golf Edge exploite la mesure de la hauteur « Mode Z » de Bushnell, un moteur télémétrique inédit assurant une rapidité et une cohérence de réaction et d'estimation de la distance optimisées. Il est en outre doté d'un écran LCD Vivid avec transmission lumineuse optimale et présente une construction étanche (IPX4).

*Remarque : Vous obtiendrez une portée maximale plus longue ou plus courte selon les propriétés réfléchissantes de la cible et les conditions environnementales au moment où vous mesurez la distance d'un objet. La couleur, la finition de la surface, la taille et la forme de la cible affectent ses propriétés réfléchissantes et la distance mesurée. Plus la couleur est claire, plus la portée est longue. Le blanc est très réfléchissant, par exemple, et permet une portée plus longue que le noir, qui est la couleur la moins réfléchissante. Une finition brillante permet une portée supérieure à une finition mate. Une petite cible est plus difficile à évaluer qu'une grande. L'angle de la cible affecte aussi la mesure. Une bonne portée est obtenue lorsque vous visez une cible à un angle de 90 degrés (lorsque la surface de la cible est perpendiculaire à la trajectoire des impulsions d'énergie émises). Par contraste, un angle prononcé offre une portée limitée. Les conditions d'éclairage (par exemple, l'ensoleillement) affecteront aussi les capacités de télémétrie de l'appareil : moins il y aura de luminosité (ex. : ciel couvert), plus la portée maximale de l'appareil sera élevée. Inversement, celle-ci diminuera les jours très ensoleillés.

COMMENT FONCTIONNE NOTRE TECHNOLOGIE NUMÉRIQUE

Bushnell® Edge est un télémètre laser premium émet des impulsions d'énergie infrarouge invisibles et sans danger pour les yeux. Le FPGA du télémètre Bushnell® Edge permet des lectures instantanées et précises à chaque fois. Cette technologie numérique sophistiquée calcule instantanément les distances en mesurant le temps nécessaire à chaque impulsion pour se déplacer du télémètre à la cible et inversement.

BATTERY ACTIVATION / BATTERY LIFE INDICATOR

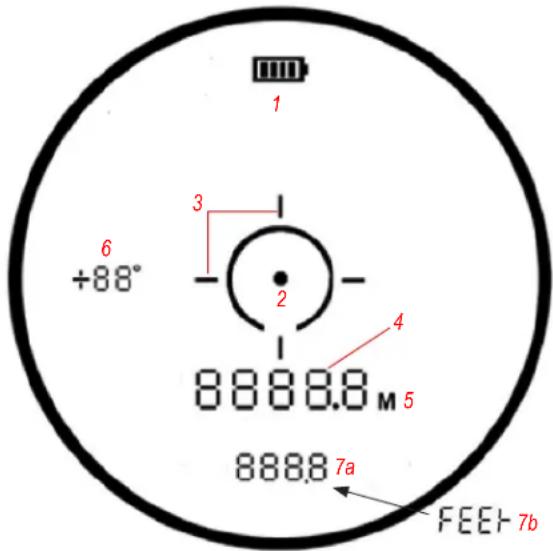

L'écran du télémètre Edge intègre les indicateurs lumineux suivants :

Indicateur de charge de la pile (1)

Cercle/Point de visée (2)

Indicateur de balayage laser/laser actif (3)

Distance standard « ligne de visée » (4)

Indicateurs d'unités de distance (5) : M=mètres (vide si pieds)

Indicateur d'angle - pente en degrés (6)

Mesure de l'élévation en Mode Z (7a)/ Indicateur d'unités de distance FEEt (pieds) (uniquement en mode configuration) (7b)

SÉLECTION DES UNITÉS DE MESURE (MÈTRES/PIEDS)

Le télémètre de golf disc Edge mesure la distance en mètres ou pieds. Les indicateurs d'unité de mesure pour les mètres (5) sont placés à la droite de la distance standard « ligne de visée » (4). Si « M » (5) est en surbrillance pendant la mesure, les distances sont en pieds (par défaut).

Pour sélectionner une unité de mesure différente, l'appareil doit être hors tension. Appuyez et maintenez le bouton Marche. « M » ou « FEEt » commencera à clignoter, et l'écran fera lentement défiler ces deux options d'unités (5,7b).

Relâchez le bouton Marche lorsque l'unité souhaitée clignote. Pour sélectionner une unité de mesure différente, répétez ces étapes.

BALAYAGE AUTOMATIQUE

Pour utiliser la fonctionnalité de BALAYAGE automatique, appuyez et maintenez le bouton Marche, puis déplacez le télémètre d'un objet à l'autre tout en maintenant le bouton Marche enfoncé. Le BALAYAGE automatique entraîne la mise à jour continue de la mesure de la distance standard ligne de visée (4), car plusieurs objets sont ciblés. Les lignes de l'indicateur actif/balayage (3) clignotent pendant le balayage

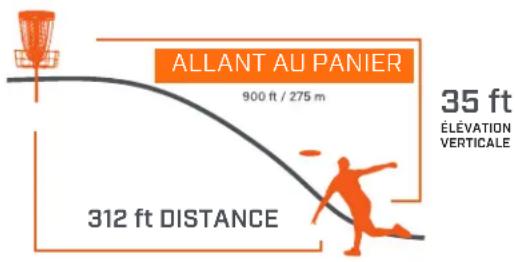

MESURE DE LA HAUTEUR «MODE Z»

Le mode Z affiche l'élévation de la cible en fonction de l'endroit d'où vous effectuez les mesures. Cette fonction est très pratique pour les tirs lancés depuis des paniers surélevés ou effectués vers le haut ou vers le bas, car leur estimation visuelle est complexe.

NETTOYAGE ET ENTRETIEN GÉNÉRAL

Les lentilles de votre télémètre de disc golf Edge sont entièrement revêtues avec un traitement multicouche pour une transmission lumineuse optimale. Comme pour tous les instruments optiques avec traitement multicouche, un grand soin doit être apporté au nettoyage des lentilles. Suivez ces conseils pour un nettoyage correct des lentilles :

- Soufflez pour enlever la poussière ou les débris se trouvant sur les lentilles (ou utilisez une brosse à poils).

- Pour enlever la saleté ou les traces de doigts, nettoyez avec le chiffon en microfibre fourni, en effectuant des mouvements circulaires. L'utilisation d'un tissu rugueux ou des frottements inutiles sont susceptibles de rayer la surface de la lentille et causer des dégâts permanents. Embuez légèrement l'objectif avec votre respiration afin de l'humidifier légèrement, puis frottez doucement l'objectif avec le tissu en microfibre.

- Pour un nettoyage plus en profondeur, utilisez des lingettes pour lentilles photographiques, un liquide de nettoyage pour lentilles de type photographique ou de l'alcool isopropylique. Appliquez toujours le liquide sur le chiffon, jamais directement sur la lentille.

Le télémètre est fabriqué et testé pour résister à une exposition à l'eau conformément à la norme IPX4. Il est imperméable mais ne doit pas être immergé.

DÉPANNAGE

Ne démontez jamais vos jumelles à télémètre laser. Des tentatives de réparation non autorisées peuvent entraîner des dommages irréparables et annulent la garantie.

Si l'appareil ne se met pas en marche et que l'écran ne s'allume pas :

• Appuyez sur le bouton Marche.

- Vérifiez la pile et remplacez-la au besoin. Si l'appareil ne réagit pas en appuyant sur le bouton, remplacez la pile avec une pile au lithium CR2 de 3 volts de bonne qualité.

Si l'appareil s'éteint (l'écran est vide lorsque vous tentez d'activer le laser) :

- La pile est faible ou de qualité médiocre. Remplacez la pile par une nouvelle pile au lithium de 3 volts (CR2).

Si la distance de la cible ne peut être obtenue :

• Vérifiez que l'écran est allumé.
• Vérifiez que le bouton Marche est enfoncé.

- Vérifiez que rien, par exemple votre main ou votre doigt, ne bloque les lentilles des jumelles télémétriques qui émettent et reçoivent les pulsions d'énergie laser.

- Vérifiez que l'appareil est stable pendant que vous appuyez sur le bouton Marche

REMARQUE : Il n'est pas nécessaire d'effacer la dernière lecture de portée avant de viser une autre cible. Il suffit de viser une nouvelle cible à l'aide du réticule de l'écran, d'appuyer sur le bouton Marche et de le maintenir enfoncé jusqu'à ce que la lecture de la nouvelle distance apparaissé.

SPÉCIFICATIONS TECHNIQUES

UGS	Diam. lent. télesc. x obj.	Portée Max (P/M) (Panier de disc golf)	Précision de la portée	Revêtement optique	Longueur (in/mm)	Poids (oz/g)
DG850SBL 6x	24mm 900/27	5 +/- 3 ft Multicouche	4.3/110	6.3/180

NO RECEIPT REQUIRED

FULLY TRANSFERABLE

WORKMANSHIP COVERED

MATERIALS COVERED

UNE GARANTIE SUR LAQUELLE ON PEUT COMPTER

Tous les produits Bushnell sont conçus pour répondre à vos attentes et sont fabriqués pour résister aux rigueurs de l'environnement extérieur pendant toute la durée de vie du produit. Dans l'éventualité où notre produit se révélerait non conforme, nous nous engageons à le réparer pour vous sans aucun frais supplémentaire. Si la réparation s'avère impossible, nous procédons au remplacement de l'appareil par un produit de valeur équivalente ou supérieure. Aucun reçu n'est exigé et la garantie est entièrement cessible.

Tous les produits Bushnell® sont garantis à vie contre tout défaut de matériel ou de fabrication. La durée de vie du produit est définie à 30 ans pour les télescopes, 20 ans pour des jumelles, 5 ans pour les composants électro-optiques et électroniques (téléments laser, viseurs à point rouge, réflecteurs, radars de contrôle routier, vision nocturne) et 2 ans pour les caméras de chasse. Cette garantie ne couvre pas Bushnell Golf, veuillez cliquer ici pour consulter les informations de la garantie de produit Bushnell Golf. La date de début de la période de couverture est déterminée par la preuve d'achat ou la date de fabrication du produit. Cette garantie ne couvre pas les dommages esthétiques, les dommages provoqués par un mauvais entretien du produit, la perte, le vol, les dommages résultant de réparations, altérations ou démontages non autorisés, les dommages, mauvaises utilisations ou négligences intentionnels. Cette garantie sera considérée comme nulle faute de date ou d'un autre code de sérialisation apposé sur le produit. Nous pouvons remplacer votre produit avec un produit dont l'état physique est équivalent ou supérieur.

Pour consulter l'intégralité de la garantie et télécharger les détails, cliquez sur ce lien : https://www.bushnell.com/bu-warranty.html

Pour envoyer une demande de réparation ou vérifier le statut d'un ticket de réparation : https://service.bushnell.com/s/

Pour de plus amples informations ou pour toute question concernant la garantie, appelez gratuitement aux États-Unis : 1-800-423-3537 ou au Canada : [phone].

Pour les produits achetés en dehors des États-Unis ou du Canada, veuillez contacter votre revendeur local pour obtenir des informations relatives à la garantie applicable.

AVERTISSEMENT : ce produit utilise une pile à base de lithium. Les piles au lithium peuvent surchauffer et causer des dommages en cas de mauvaise utilisation. N'utilisez pas de pile endommagée ou présentant des signes d'usure.damage if physically abused. Do not use batteries that are damaged or show signs of physical wear.

NOTE FCC

Cet équipement a été testé et s'est avéré conforme aux limites du dispositif numérique de classe B, en vertu de la partie 15 des règles de la FCC. Ces limites sont conçues afin de fournir une protection raisonnable contre les interférences dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des radiofréquences et, s'il n'est pas installé et utilisé selon les instructions, peut causer des interférences nocives aux communications radio.

Toutefois, il n'y a pas de garantie que les interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nocives à la réception radio ou télévisuelle, qui peuvent être déterminées en éteignant puis rallumant l'équipement, nous encourageons l'utilisateur à essayer de corriger l'interférence par l'une ou plusieurs des mesures suivantes :

• Réorienter ou repositionner l'antenne de réception.
• Augmenter la distance séparant l'appareil du récepteur.
• Connecter l'équipement à une prise appartenant à un circuit différent de celui sur lequel le récepteur est connecté.
• Contacter le revendeur ou faire appel à un technicien spécialisé en radio/télévision pour obtenir de l'aide.

Afin de se conformer aux limites du dispositif numérique selon la partie 15, section B, des règles de la FCC, des câbles blindés doivent être utilisés avec cet équipement.

Les caractéristiques et conceptions sont sujettes à des changements sans préavis ni obligation de la part du fabricant

FC CE

SÉCURITÉ FDA

Produit laser de classe 1 conforme à la norme CEI 60825-1:2007.

Conforme aux normes 21 CFR 1040.10 et 1040.11 pour les produits laser, sauf les exceptions citées dans le document « Laser Notice No. 50 », daté du 24 juin 2007.

Attention : il n'existe pas de contrôles, ajustements ou procédures destinés à l'utilisateur. L'exécution de procédures autres que celles spécifiées ici peut entraîner l'exposition à une lumière laser invisible.

Industry Canada Statement :

Le présent appareil est conforme aux CNR d'ISED applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes: (1) le dispositif ne doit pas produire de brouillage préjudiciable, et (2) ce dispositif doit accepter tout brouillage reçu, y compris un brouillage susceptible de provoquer un fonctionnement indésirable.

Radiation Exposure Statement / Déclaration d'exposition aux radiations :

Le produit est conforme aux limites d'exposition pour les appareils portables RF pour les Etats-Unis et le Canada établies pour un environnement non contrôlé.

Le produit est sûr pour un fonctionnement tel que décrit dans ce manuel. La réduction aux expositions RF peut être augmentée si l'appareil peut être conservé aussi loin que possible du corps de l'utilisateur ou que le dispositif est réglé sur la puissance de sortie la plus faible si une telle fonction est disponible.

Traitement des déchets d'équipements électriques et électroniques

(En vigueur dans l'Union européenne et autres pays européens ayant des systèmes de collecte des déchets séparés)

Cet équipement contient des composants électriques et/ou électroniques et par conséquent ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. Vous devez au contraire vous débarasser de ce produit afin qu'il soit recyclé aux points de collecte respectifs fournis par les communautés locales. Pour vous, ceci est sans frais.

Si l'équipement contient des piles amovibles (rechargeables), celles-ci doivent également être retirées de l'équipement et, si nécessaire, être éliminées à leur tour conformément aux règlements en vigueur (voir également les commentaires respectifs dans la notice d'utilisation de ce produit). De plus amples renseignements à ce sujet sont disponibles auprès de votre mairie, votre compagnie de ramassage d'ordures locale, ou dans le magasin où vous avez acheté cet équipement.
