Tour Z6 - Télémètre BUSHNELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télémètre laser
Marque	Bushnell
Modèle	Tour Z6
Dimensions (L x l x h)	11 x 7,5 x 4 cm
Poids	210 g (avec pile)
Type d'alimentation	Pile CR2 3V
Portée de mesure	5 à 550 mètres
Précision	± 0,5 mètre
Grossissement	6x
Type de laser	Laser de classe 1 (œil sans danger)
Fonctions principales	Mesure de distance, mode pinseeker, mode scan, compensation de pente
Affichage	Viseur LCD avec réticule lumineux
Mise au point	Molette de dioptrie
Matériau du boîtier	Aluminium et plastique renforcé
Protection	Résistant à l'eau et au brouillard (étanchéité IPX4)
Température de fonctionnement	-10 °C à +50 °C
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux et sec ; éviter les solvants ; ranger dans l'étui de protection
Sécurité	Ne pas regarder directement le laser ; ne pas démonter ; utiliser uniquement les piles recommandées
Pièces détachées et réparabilité	Pile CR2 standard ; réparation par centre agréé Bushnell ; pièces disponibles sur demande
Informations générales	Garantie 2 ans ; fabrication en Chine ; certifications CE et FDA

FOIRE AUX QUESTIONS - Tour Z6 BUSHNELL

Comment remplacer la pile du Bushnell Tour Z6 ?

Tournez le couvercle du compartiment à pile situé sous l'appareil dans le sens antihoraire. Insérez une nouvelle pile CR2 3V en respectant la polarité (+ vers l'intérieur). Refermez le couvercle en tournant dans le sens horaire.

Comment nettoyer les lentilles du télémètre ?

Utilisez un chiffon doux et non pelucheux (type microfibre) légèrement humidifié avec de l'eau. Essuyez délicatement les lentilles en mouvements circulaires. N'utilisez jamais de solvants ou de produits abrasifs. Rangez l'appareil dans son étui pour protéger les lentilles.

Quelle est la portée maximale du Tour Z6 ?

Le Bushnell Tour Z6 peut mesurer des distances de 5 à 550 mètres (600 yards) sur des cibles réfléchissantes. Sur un drapeau de golf standard, la portée est d'environ 400 mètres par temps clair.

Le télémètre est-il étanche ?

Oui, le Tour Z6 est résistant à l'eau et au brouillard avec une certification IPX4. Il supporte les projections d'eau mais ne doit pas être immergé. Après utilisation sous la pluie, séchez-le avec un chiffon.

Comment utiliser le mode Pinseeker ?

En mode standard, pointez le réticule sur le drapeau et maintenez le bouton de mesure enfoncé. Le mode Pinseeker verrouille la distance du drapeau en émettant un court signal sonore et affiche la distance. Relâchez le bouton pour effacer la mesure.

Le télémètre dispose-t-il d'une compensation de pente ?

Oui, le Tour Z6 intègre la technologie Slope qui ajuste la distance en fonction de l'inclinaison. Cette fonction peut être désactivée pour rester conforme aux règles de golf. Un indicateur visuel signale si la pente est active.

Que faire si l'affichage reste vide ?

Vérifiez d'abord la pile : remplacez-la si nécessaire. Assurez-vous que le couvercle du compartiment est bien fermé. Si le problème persiste, retirez la pile pendant 30 secondes pour réinitialiser l'appareil. Si rien ne fonctionne, contactez le service après-vente Bushnell.

Le laser est-il dangereux pour les yeux ?

Le Bushnell Tour Z6 utilise un laser de classe 1 conforme aux normes internationales. Il est sans danger pour les yeux dans des conditions normales d'utilisation. Évitez toutefois de regarder directement le faisceau ou de pointer l'appareil vers les yeux d'autrui.

Comment ajuster la mise au point ?

Tournez la molette de dioptrie située autour de l'oculaire jusqu'à obtenir une image nette du réticule. Pour une mise au point sur la cible, utilisez la molette de mise au point de l'objectif si présente, ou ajustez la distance en déplaçant l'appareil.

Quelle est la durée de vie de la pile ?

Avec une pile CR2 neuve, le Tour Z6 offre environ 6 000 mesures. En utilisation normale (une partie de golf par semaine), la pile dure environ 2 ans. Le témoin de batterie faible s'affiche dans le viseur quelques heures avant l'extinction.

MODE D'EMPLOI Tour Z6 BUSHNELL

Félicitrations pour l'achat de votre Télémètre Laser Bushnell® Tour® 76°, un télémètre laser haut de gamme pour golfeurs parmi les marques les plus plébiscitées par les joueurs professionnels. Le Tour® 76° est un instrument optique de télémètrie laser de précision conçu pour offrir de nombreuses années de satisfaction. Ce livret vous aidera à obtenir une performance optimale car il explique les réglages et les fonctions ainsi que la manière de prendre soin de cet instrument optique à laser de précision. Pour garantir une performance et une longévité optimales, veuillez lire ces instructions avant d'utiliser votre Tour® 76°.

INTRODUCTION

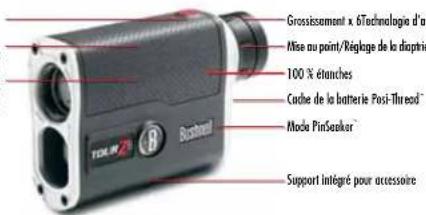

Votre Tour® Z6" Bushnell® est un télémètre laser sophistiqué de haute qualité équipé d'une Technologie numérique et de turbo processeurs permerrant une lecture de portée allant de 5 à 1300 yards / de 5 à 189 mètres et allie le meilleur d'une paive de jumelles compactes de haute qualité avec le nouveau système Vivid Display Technology™ (technologie d'affichage lumineux). Mesurant 3,3 x 10.2 x 7,4 cm, le Tour® Z6" de 226 grammes avec E.S.P.™ (Précision d'une vitesse extrême) est capable de fournir une acquisition de cible extrêmement rapide, une précision incroyable au ½ mètre, une précision à 1/1 oème de 5 à 125 yards (1,5–11,4 mètres) et une précision a +/- iyard (91 cm) de 25 à 1300 yards (1,4–1188 mètres). Le Tour® Z6" est équipé des Modes Pin'Seeker™, d'une

superbe qualité optique et d'une construction 100 % étanche.

E.S.P: (Précision d'une vitesse extréman) • Processeur turbo qui assure une acquisition plus rapide • Fournit une exactitude de 0,45 m et une précision d'affichage de 0,09 m sur une fourchette de 4,5 à 115 m

FONCTIONNEMENT DE NOTRE TECHNOLOGIE NUMÉRIQUE

Le Tour* Z6 ⁺ émet des pulsions d'énergie infrarouge invisibles, et sans danger pour les yeux. Le microprocesseur numérique de pointe et la puce ASIC (teceuit intégré d'application spécifique) du Tour* Z6 ⁺ permettent à chaque fois des relevés de distance instantanés et précis. La technologie numérique sophistiquée calcule les distances instantanément en mesurant le temps nécessaire à chaque pulsion pour aller du télémètre à la cible et revenir.

PRÉCISION DE L'ÉVALUATION DES DISTANCES

La précision de l'évaluation des distances du Tour® Z6 ^TM est de plus ou moins un métre/yard dans la plupart des cas. La plage d'évaluation maximum de l'appareil dépend de la réflectivité de la cible. La distance maximum pour la plupart des objets est de 1 000 yards / 914 mètres, alors que pour les objets très réfléchissants elle peut atteindre 1 300 yards / 1 189 mètres.

Romeque : Vous abirondrez à la fois des distances maximoles plus longues et plus courtes selon les propriétés de réactivité d'une cible particulture et les conditions environnementales ou moment de la mesure de distance d'un objet. La couleur, le foi de surgence, la taille et le forme de la cible affectant la réactivité et la portée. Plus la couleur est vivre, plus longue est la pluge de mesure. La rouge, par exemple, est très réféchisisant et permet des plages de mesure plus longues que la couleur noire, qui est le couleur la moins réféchéascente. Un fini brillant permet une pluge de mesure plus longue qu'un fini mat. Une cible de potire taille est plus difficile à évaluer qu'une plus grande cable. L'angle de la cable a également un effet. Viser auge cible à un angle de 90 degrés l'losque la surface de la cable est perpendiculaire au trojet des pulsions d'énergie émises) permet une longue plage de mesure alors que viser une cable à angle aigu, réduit la mesure. De plus, les conditions d'clairage (quantité de lumière solaire) effectront également les capacités de mesure de l'appareil. Moins Il y a de lumière (par ex. ciel couvert), plus la pluge de mesure maximole de l'appareil s'allonge. Inversement, les journées très ansoillées réduirent la pluge de mesure maximale de l'appareil.

E.S.P. ^™ (Précision d'une vitesse extrêmen) optimise la précision de mesure en fonction des conditions de la cible. Le laser analyse de multiples mesures individuelles de la cible, calcule et affiche le meilleur résultat possible. Les variations de la cible, telles que la réflectivité, la forme et la couleur peuvent affecter la précision d'une mesure au laser, mais l'E.S.P. ^™ évalue automatiquement les conditions et améliore la mesure avec une précision à ½ yard (mètre) chaque fois que possible de 5 à 125 yards. Le cas échéant, la précision d'affichage sera ajustée à une lecture au 1/1oème de yard.

POUR COMMENCER

RÉSUMÉ DU FONCTIONNEMENT DE L'APPAREIL

Tout en regardant dans le 'Tour" Z6", appuyez une fois sur le bouton marche pour activer le Vivid Display. Placez le cercle de visée (situé au centre du champ de vision) sur une cible se trouvant à au moins 5 mètres, maintenez le bouton de marche enfoncé jusqu'à ce que la mesure de distance soit affichée près du bas de l'affichage. Les fils croisés autour du cercle de visée indiquent que le laser est en cours de transmission. Une fois que la mesure de la distance a été acquise, vous pouvez relâcher le bouton marche. Les fils croisés autour du cercle de visée disparaîtront lorsque le bouton marche sera relâché (c.-à-d. que le laser n'est plus en cours de transmission).

Remarque : Une fois activé, l'affichage restreux actif et indiquere la dernière distance mesouë pendant 7 secondes. Vous pourrez appuyer de nouveau sur le bourton marche à tout moment pour obtenir la distance d'une nouvelle cible. Comme avec tout dispositif à lesur, il est déconsatillé de regarder direclement les émissions pendant des périodes prolongées avec des lentilles gross-assantes. La période maximale de la transmission (t(enel) des rayons lesur est de 7 secondes. Pour viser à nouveau, appuyez sur le bourton.

RÉGLAGE DE L'OCULAIRE

Votre l'oure Z6^TM est doté d'un oculaire rabatable conçu pour des raisons de confort et pour éliminer la lumière superflue. Le l'oure Z6^TM permet un dégagement oculaire extra long. Si vous portez des lunettes, vérifiez que l'œrileton est abaisse car cette position permet à l'œil d'être plus près de la lentille vous permertant de voir la largeur de champ maximale. Le l'oure Z6^TM est également équipe d'un oculaire réglable (réglage à +/- 2 dioptres) qui permet une mise au point de l'affichage VDT ^TM par rapport à l'image. Tournez simplement l'oculaire jusqu'à la mise au point sur l'affichage rouge.

INDICATEURS DU VIVID DISPLAY (affichage)

Le Vivid Display™ (affichage) de votre Tour* 7.6™ incorpore les indicateurs illuminés suivants:

Indicateur PinSeeker™ (1)

Réticule de visée (2)

Indicateur de charge de la pile (3)

Laser actif (4)

Distance en yards / mètres (5)

INDICATEUR DE CHARGE DE LA PILE

Indicateur de charge de la pile:

Pleine charge

Pile chargée aux 2/3

Pile chargée à 1/3

L'indicateur de charge de la pile clignore - La pile doit être remplacée et l'appareil ne pourra pas fonctionner.

MISE EN PLACE DE LA PILE

Enlevez le couvercle Posi-Thread™ de la pile en soulevant l'ergot du couvercle puis en le tournant dans le sens inverse des aiguilles d'une montre. Insérez une pile au lithium CR-2 de 3 volts dans le compartiment, borne négative en premier, puis refermée le couvercle Posi-Thread".

Remarque: Il est recommandé de remplacer la pile au moins une fois tous les 6 mois.

LASER ACTIF

Les fils croisés autour du cercle de visée indiquent que le laser est en cours de transmission. Une fois que la mesure de la distance a été acquise, vous pouvez relâcher le bouton marche. Les fils croisés autour du cercle disparaîtront lorsque le bouton marche sera relâché (c.-à-d. que le laser n'est plus en cours de transmission).

PINSEEKER ^TM

Avec-vous déjà rencontré des problèmes pour obtenir la distance jusqu'au drapeau ? Ce mode perfectionné permet une acquisition facile de la distance jusqu'au drapeau sans obtenir par erreur la distance d'autres cibles en arrière-plan (par ex. des arbres) qui émettent un signal plus fort.

Pour une utilisation facilitée, l'appareil est toujours en mode PinSeeker.

Pour l'utiliser, alignez le réticule du cercle de visée sur le drapeau dont vous voulez connaître la distance. Puis, appuyez et maintenez le bouton de MARCHE (Power) enfoncé et déplacez le télémètre lentement sur le drapeau jusqu'à ce qu'un cercle entoure l'indicateur du drapeau. Si le rayonnement laser reconnait plus d'un objet (par ex. le drapeau et les arbres en arrière-plan), la distance jusqu' au drapeau sera affichée et un cercle entourera l'indicateur PinSecker ^TM informant l'utilisateur que cette distance jusqu' au drapeau (par ex. l'objet le plus proche) est affichée sur le VDT ^TM (comme démontré ci-dessous). Il peut y avoir des cas où le rayonnement laser ne voit qu'un seul objet sur sa trajectoire. Dans ce cas, la distance sera affichée, mais comme plusieurs objets n'auront pas été détectrés, aucun cercle n'entourera l'indicateur du drapeau.

Tip: Tout en appuyant sur le bouton MARCHE, vous pouvez déplacer l'appareil lentament d'un objet à l'oure, et forcer ainsi le rayonnement loser à atteindre plusieurs objets pour vérifier que seuls les objets les plus proches parmi ceux revannus par le laser ne s'offichent. Une fois le dispositif étraint, l'appareil reviendra toujours par défaut sur le dernier mode utilisé.

MENU CONFIGURATION

LUMINOSITÉ DE L'AFFICHAGE

Le système Vivid Display Technology™ (technologie d'affichage lumineur) angmente de façon spectaculaire le contraste, la clarté et la transmission de la lumière, tout en augmentant la luminosité de l'affichage numérique, et rend les relevés de distance lisibles dans des conditions de lumière faible. Il y a quatre réglages de l'intensité parmi lesquels choisir et celui-ci est le premier réglage du menu CONFIGURATION. Appuyez sur la touche MODE pendant 3 secondes pour entrer dans le menu CONFIGURATION. Le réglage de la luminosité sélectionné clignotera (à savoir BR11, BR12, BR13, or BR14). Il suffit d'appuyer sur la touche MODE pour basculer d'un réglage de luminosité à l'autre parmi les quatre disponibles. «BRT1» est l'intensité la plus basse alors que «BRT4», est la plus lumineuse. Appuyez simplement sur le bouton MODE jusqu'à ce que le réglage de luminosité désiré soit affiché et sélectionnez en appuyant et en relâchant le bouton « MARCHÉ ».

OPTIONS DES UNITÉS DE MESURE

Le Tour* Z6™ peut être utilisé pour mesurer les distances en yards ou en mètres. Les indicateurs d'unité de mesure se trouvent en bas à droite du VDT™. Il faut choisir entre deux réglages de mesure, et celui-ci correspond au deuxième réglage dans le menu CONFIGURATION. Regardez dans l'oculaire, appuyez sur le bouton « MODE » (bouton « B » sur le côté de l'appareil) et maintenez-le enfoncé pendant environ 3 secondes pour entrer dans le menu CONFIGURATION. Le fait d'appuyer sur le bouton MODE permettra de faire varier les réglages de luminosité. Si vous passez des yards aux mètres, un changement d'unité de mesure sera indiqué par l'allumage de la lettre M pour l'indicateur de mètre, alors que l'indicateur Y pour l'indicateur de yard s'éteindre. Si vous changez des mètres aux yards, il se produira l'inverse. Le Tour* Z6™ reviendra au dernier réglage de mesure de l'appareil à chaque remise en marche.

SUPPORT POUR ACCESSOIRE

Un support pour accessoire filéré est moulé au bas de votre appareil et vous permettra d'attacher les Accessoires de Golf Bushnell ^® suivants:

Support de la Voiturette de Golf: Fixe le télémètre à votre voiturette de golf pour un accès facile. Une pince à dégraphage rapide s'attache à la voiturette de golf et peut être facilement enlevée après coup.

Pied de voiturette Push/Pull: Assurez-vous que votre main ne tremble pas avec ce pied télescopique. Fixez simplement le télémètre sur le pied et insérez-le dans le porte paraphuie de la voirurette.

Rétracteur 360R: Fixe le télémètre à votre sac de golf pour un accès facile pendant votre parcours.

CARACTERISTIQUES
Dimensions 3,3 x	10,2 x 7,4 cm
Poids 226 gr.
Précision de l'évaluation des distances	Jusqu'à la précision cour 95 y 125 mètres, une précision de 1 t-1 yard de 135 à 1300 mètres.
Portée	5-1300 Yards / 5-1189 Meters
Grossissement 6x
Diamètre de l'objectif 2	1 mm
Traitomecuts Optiques Entièrement multicouches toutes surfaces
Affichage Vivid Display Technology" (technologie d'affichage lumineur)
Alimentation Pile au lithium de 3 volts (CR-2)
Profondeur de champ 393 ft. q	1000 yards / 119 meters at 914 meters
Dégagement oculaire extra long	16 mm
Pupille de sortie 3,5 mm
100 % étanche Oui
Support intégré pour accessoire Oui
Enui et bandoulière inclus Oui

Brevet #s: 6,445,444 | 5,612,779 | 6,057,910 | 6,226,077 | 5,652,651 | 7,920,080 | 7,619,548

NETTOYAGE

Soufflez délicaremment pour enlever la poussière ou les débris se trouvant sur les lentilles (ou utilisez une brosse à poils doux pour lentilles). Pour enlever la saleté ou les traces de doigts, nettoyez avec un chiffon doux en coton, en faisant des mouvements circulaires. L'utilisation d'un tissu grossier ou un frottement inotile risque de rayer la surface de la lentille et évennellement de causer des dégâts permanents. Pour un nettoyage plus en profondeur, vous pouvez utiliser des tissus pour lentilles spéciaux ou de l'alcool isopropylique. Appliquez toujours le liquide sur le chiffon, jamais directement sur la lentille.

GARANTIE LIMITÉE DE DEUX ANS

Votre produit Bushnell ^® est garanti exempt de tous défauts de matériaux et de fabrication pendant une durée de deux ans après la date d'achat. Dans le cas où un défaut apparaîtrait pendant cette garantie, nous nous réservons la possibilité de réparer ou d'échanger le produit à condition que vous nous le retourniez en port payé. Cette garantie ne couvre pas les dommages causés suite à une mauvaise utilisation ou manipulation, une installation incorrecte ou un entretien effectué par une personne autre que le centre de réparation agréé par Bushnell.

Tout retour effectué dans le cadre de cette garantie, doit être accompagné des éléments ci-dessous :

1) Un chèque ou mandat de 10,00 s pour couvrir les frais de port et de manutention
2) Nom et adresse de retour du produit
3) Explication de la défaillance
4) La preuve de la date d'achat
5) Le produit devra être emballé soigncusement dans un carton d'expédition solide pour éviter d'être endommagé pendant le transport et avec port payé à l'adresse indiquée ci-dessous:

AUX USA Envoyez à: AU CANADA, envoyez à:

À l'attention de: Réparations À l'attention de: Réparations

Pour les produits achetés hors des Étars-Unis ou du Canada, veuillez contacter votre revendeur local pour les informations applicables de la garantie.

En Europe, vous pouvez aussi contacter Bushnell* à l'adresse:

Bushnell ^® Outdoor Products GmbH

Centre européen de service

MORSESTRASSE 4

D-50769 COLOGNE

ALLEMAGNE

Tél. : [phone]

Télécopie : +49 (o) 22 1 709 939 8

Cette garantie vous ouvre des droits spécifiques.

Les droits peuvent varier d'un pays à l'autre.

²⁰¹¹ Bushnell* Outdoor Products

TABLEAU DE DÉPANNAGE

Si l'appareil ne se met pas en marche - L'affichageVDT™ ne s'allume pas:

• Enfoncz le bouton marche.

- Vérifiez la pile et remplacez-la au besoin. Si l'appareil ne réagit pas aux pressions sur les boutons, remplacsez la pile par une pile au lithium de 3 volts de bonne qualité (CR2).

- Vérifiez que l'affichage soir sur le réglage le plus lumineux à la lumière solaire. Appuyez sur le bouron Marche et couvez les lentilles de l'objectif pour déterminer si l'affichage est allumé. Voir les instructions de réglage de la luminosité de l'affichage page Page 23.

Si l'appareil s'éteint (l'affichage s'efface lorsque vous tentez d'activer le laser):

- La pile est faible ou de qualité médiocre. Remplacez la pile par une pile au lithium de 3 volts de bonne qualité (CR2).

Si la distance de la cible ne peut pas être obtenue:

- Assurez-vous que le VDT ^TM est allumé.

• Vérifiez que le bouton Marche est enfoncé.

- Vérifiez que rien, par exemple votre main ou votre doigt, ne bloque les lentilles de l'objectif (lentilles les plus proches de la cible) qui émettent et reçoivent les pulsions d'énergie laser.

- Vérifiez que l'appareil reste immobile pendant que vous appuyez sur le bouron marche.

Remarque: Il n'est pas nécessaire d'officer la dernière lecture de portée avant de viser une notre cible. Il sufit de viser une autre cible à l'aide du récticule VDT™, d'appuyer sur le bouton marche et de le maintenir enfoncé jusqu'à ce que la lecture de la nouvelle distance apparaisse. Les caractéristiques, les instructions et le fonctionnement de ces produits peuvent faire l'objet de modifications sans avis préalable.

NOTE FCC

Ce matériel a été resté et s'est révélé conforme aux limites fixées pour un dispositif numérique de classe B, conformément à la section 15 de la réglementation FCC. Ces limites sont destinées à apporter une certaine protection contre les parasites nuisibles dans un immeuble résidentiel. Ce matériel génère, utilise et peut émettre de l'énergie à radio fréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il risque de provoquer des parasites nuisibles aux communications radio. Toutefois, il n'existe aucune garantie assurant qu'il n'y aura pas de parasites lors d'une installation particulière. Si cet appareil ne cause pas d'interférences néfastes à la réception de la radio ou de la télévision, ce qui peut être déterminé en mettant l'appareil en marche ou à l'arrêt (on/off), l'utilisateur est encouragé à tenter de corriger l'interférence grâce à l'une ou plusieurs des mesures ci-dessous:

- Réorientez ou répositionnez l'anrenne de réception.

- Augmentez la séparation entre le matériel et le récepteur.

- Branchez l'appareil sur la prise d'un circuit différent de celui où est branché le récepteur.

- Demandez de l'aide au revendeur ou à un technicien radio/TV expérimenté.

Le câble d'interface blindé doit être utilisé avec le matériel afin qu'il soit conforme aux limites fixées pour un dispositif numérique conformément à la Sous-section B de la Section 15 de la réglementation FCC. Les caractéristiques et les modèles sont susceptibles de changer sans préavis ou obligation de la part du fabricant.

SÉCURITÉ FDA

Produit pour techniques au laser de classe 1, conforme aux normes IEC 60825-1:2007.

Conforme aux normes 21 CFR 1040.10 et 1040.11 pour produits laser, sauf exceptions découlant de l'avis sur les dispositifs laser no. 50, daré du 24 juin 2007.

Attention: Il n'y a pas de commandes, de réglages ou de procédures externes. L'exérution de procédures non spécifiées dans le présent document peut générer une lumière laser invisible.
