Disc Edge - Entfernungsmesser BUSHNELL - Kostenlose Bedienungsanleitung

Produkttyp	Laser-Entfernungsmesser für Disc Golf
Marke	Bushnell
Modell	Disc Edge
Abmessungen (L x B x H)	110 x 74 x 33 mm (4,3 x 2,9 x 1,3 Zoll)
Gewicht	180 g (6,3 oz)
Stromversorgung	1 Lithium-Knopfzelle CR2 3V
Maximale Reichweite (Disc Golf Korb)	275 m (900 Fuß)
Genauigkeit	± 0,9 m (± 3 Fuß)
Vergrößerung	6x
Objektivdurchmesser	24 mm
Oberflächenvergütung	Mehrschichtvergütung
Hauptfunktionen	Z-Modus (Höhenmessung), automatischer Scan, Sichtlinienmessung, Neigungs-/Winkelanzeige
Display	Vivid LCD-Display mit Fadenkreuz
Maßeinheiten	Meter oder Fuß (wählbar)
Wasserdichtigkeit	IPX4 (spritzwassergeschützt)
Lasersicherheit	Laser Klasse 1 (augensicher)
Garantie	Ironclad-Lebenszeitgarantie von Bushnell
Reparierbarkeit	Nicht zerlegen; Kundendienst kontaktieren
Pflege und Reinigung	Linsen mit einem Mikrofasertuch reinigen, aggressive Lösungsmittel vermeiden
Ersatzteile	CR2-Batterie im Handel erhältlich

Häufig gestellte Fragen - Disc Edge BUSHNELL

Wie wechselt man die Batterie des Bushnell Disc Edge Entfernungsmessers?

Öffnen Sie die Abdeckung des Batteriefachs an der Seite des Geräts. Ersetzen Sie die verbrauchte Batterie durch eine hochwertige CR2-Lithiumbatterie mit 3 Volt. Schließen Sie die Abdeckung.

Wie wechselt man zwischen den Einheiten Meter und Fuß?

Schalten Sie das Gerät aus, drücken und halten Sie die Einschalttaste. Die Optionen 'M' (Meter) und 'FEEt' (Fuß) blinken. Lassen Sie die Taste los, wenn die gewünschte Einheit blinkt.

Was ist der Z-Modus und wie verwendet man ihn?

Der Z-Modus zeigt die vertikale Höhe des Ziels im Verhältnis zu Ihrer Position (Höhe oder Neigung). Er ist ideal für erhöhte Körbe oder Schrägschüsse. Verwenden Sie ihn wie in der Anleitung beschrieben, um zusätzlich zur Distanz die Höhe zu erhalten.

Wie reinigt man die Linsen, ohne sie zu zerkratzen?

Blasen Sie zuerst den Staub weg, dann verwenden Sie ein Mikrofasertuch in kreisenden Bewegungen. Bei hartnäckigen Flecken befeuchten Sie das Tuch leicht mit Ihrem Atem oder verwenden Sie einen Reiniger für Kameralinsen. Niemals Flüssigkeit direkt auf die Linse auftragen.

Wie groß ist die maximale Reichweite des Disc Edge?

Die maximale Reichweite für einen Disc Golf Korb beträgt 900 Fuß (275 Meter). Die tatsächliche Reichweite kann je nach Bedingungen (Farbe, Beleuchtung, Zielwinkel) variieren.

Ist der Entfernungsmesser wasserdicht?

Ja, er ist nach IPX4 klassifiziert, was bedeutet, dass er spritzwassergeschützt ist. Er darf nicht eingetaucht werden.

Wie verwendet man den automatischen Scan-Modus?

Halten Sie die Einschalttaste gedrückt und bewegen Sie den Entfernungsmesser von einem Ziel zum anderen. Die Entfernung wird kontinuierlich aktualisiert, solange Sie die Taste gedrückt halten.

Was tun, wenn das Gerät nicht eingeschaltet wird?

Überprüfen Sie die Batterie: Ersetzen Sie sie bei Bedarf durch eine neue CR2-Batterie. Wenn das Problem weiterhin besteht, wenden Sie sich an den Bushnell-Kundendienst.

Ist der Entfernungsmesser augensicher?

Ja, er sendet einen Laser der Klasse 1 aus, der unter normalen Betriebsbedingungen augensicher ist. Vermeiden Sie jedoch, direkt mit optischen Instrumenten in den Strahl zu schauen.

Wie ist die Garantie für den Bushnell Disc Edge?

Bushnell bietet eine Ironclad-Lebenszeitgarantie, die Material- und Verarbeitungsfehler abdeckt. Es ist kein Kaufbeleg erforderlich und sie ist übertragbar. Weitere Informationen finden Sie auf der Bushnell-Website.

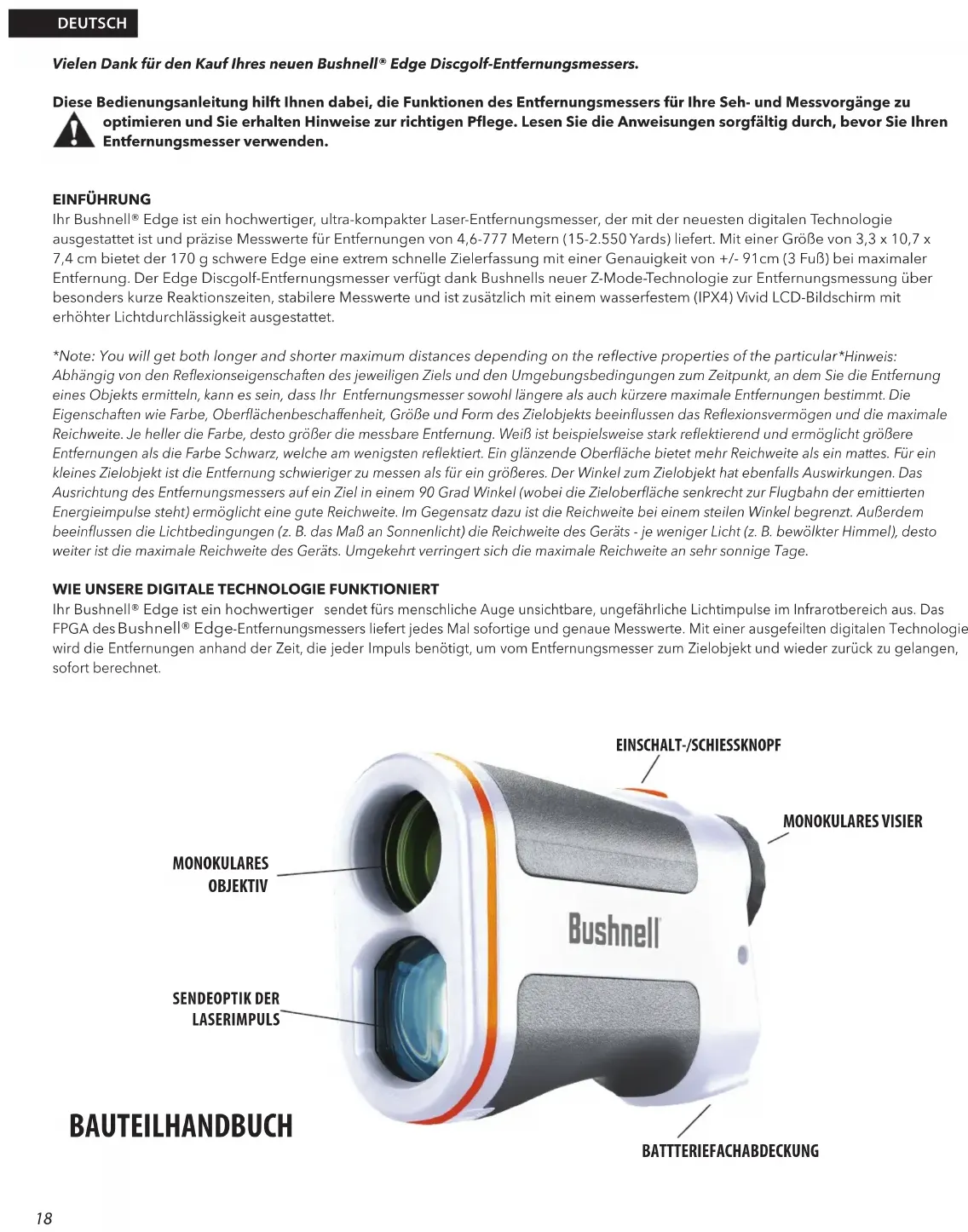

BEDIENUNGSANLEITUNG Disc Edge BUSHNELL

Vielen Dank für den Kauf Ihres neuen Bushnell® Edge Discgolf-Entfernungsmessers.

Diese Bedienungsanleitung hilft Ihnen dabei, die Funktionen des Entfernungsmessers für Ihre Seh- und Messvorgänge zu optimieren und Sie erhalten Hinweise zur richtigen Pflege. Lesen Sie die Anweisungen sorgfältig durch, bevor Sie Ihren Entfernungsmesser verwenden.

EINFÜHRUNG

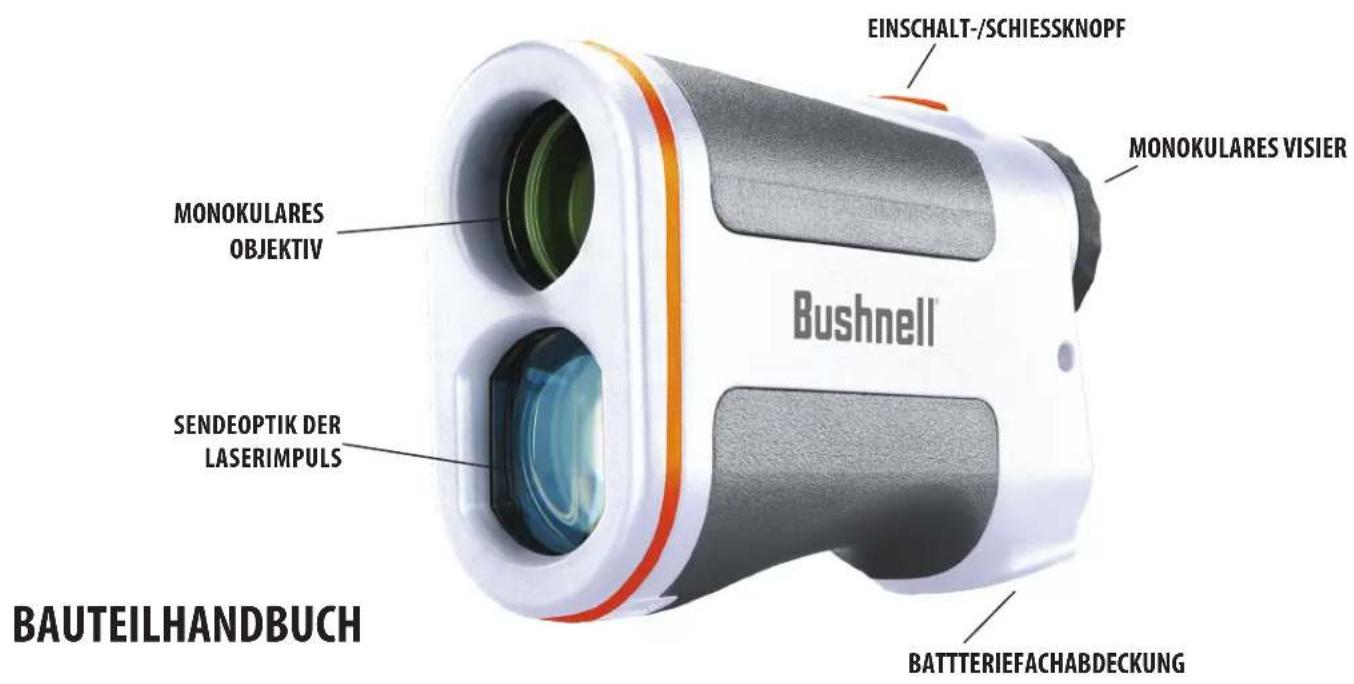

Ihr Bushnell® Edge ist ein hochwertiger, ultra-kompakter Laser-Entfernungsmesser, der mit der neuesten digitalen Technologie ausgestattet ist und präzise Messwerte für Entfernungen von 4,6-777 Metern (15-2.550 Yards) liefert. Mit einer Größe von 3,3 x 10,7 x 7,4 cm bietet der 170 g schwere Edge eine extrem schnelle Zielerfassung mit einer Genauigkeit von +/- 91cm (3 Fuß) bei maximaler Entfernung. Der Edge Discgolf-Entfernungsmesser verfügt dank Bushnells neuer Z-Mode-Technologie zur Entfernungsmessung über besonders kurze Reaktionszeiten, stabilere Messwerte und ist zusätzlich mit einem wasserfestem (IPX4) Vivid LCD-Bildschirm mit erhöhter Lichtdurchlässigkeit ausgestattet.

*Note: You will get both longer and shorter maximum distances depending on the reflective properties of the particular*Hinweis: Abhängig von den Reflexionseigenschaften des jeweiligen Ziels und den Umgebungsbedingungen zum Zeitpunkt, an dem Sie die Entfernung eines Objekts ermitteln, kann es sein, dass Ihr Entfernungsmesser sowohl längere als auch kürzere maximale Entfernungen bestimmt. Die Eigenschaften wie Farbe, Oberflächenbeschaffenheit, Größe und Form des Zielobjekts beeinflussen das Reflexionsvermögen und die maximale Reichweite. Je heller die Farbe, desto größer die messbare Entfernung. Weiß ist beispielsweise stark reflektierend und ermöglicht größere Entfernungen als die Farbe Schwarz, welche am wenigsten reflektiert. Ein glänzende Oberfläche bietet mehr Reichweite als ein mattes. Für ein kleines Zielobjekt ist die Entfernung schwieriger zu messen als für ein größeres. Der Winkel zum Zielobjekt hat ebenfalls Auswirkungen. Das Ausrichtung des Entfernungsmessers auf ein Ziel in einem 90 Grad Winkel (wobei die Zieloberfläche senkrecht zur Flugbahn der emittierten Energieimpulse steht) ermöglicht eine gute Reichweite. Im Gegensatz dazu ist die Reichweite bei einem steilen Winkel begrenzt. Außerdem beeinflussen die Lichtbedingungen (z. B. das Maß an Sonnenlicht) die Reichweite des Geräts - je weniger Licht (z. B. bewölkter Himmel), desto weiter ist die maximale Reichweite des Geräts. Umgekehrt verringert sich die maximale Reichweite an sehr sonnige Tage.

WIE UNSERE DIGITALE TECHNOLOGIE FUNKTIONIERT

Ihr Bushnell® Edge ist ein hochwertiger sendet fürs menschliche Auge unsichtbare, ungefährliche Lichtimpulse im Infrarotbereich aus. Das FPGA des Bushnell® Edge-Entfernungsmessers liefert jedes Mal sofortige und genaue Messwerte. Mit einer ausgefeilten digitalen Technologie wird die Entfernungen anhand der Zeit, die jeder Impuls benötigt, um vom Entfernungsmesser zum Zielobjekt und wieder zurück zu gelangen, sofort berechnet.

BATTERIEAKTIVIERUNG / ANZEIGE DER BATTERIELEBENSDAUERANZEIGE

Vor dem ersten Gebrauch: Entfernen Sie die Batteriefachabdeckung, indem Sie die Lasche der Abdeckung anheben und dann den Deckel gegen den Uhrzeigersinn drehen. Entfernen und entsorgen Sie die rote Plastikscheibe, die den Pluspol der Batterie abdeckt, und setzen Sie dann die Batterieabdeckung wieder ein. HINWEIS: Es wird empfohlen, die 3-Volt-Lithiumbatterie CR2 mindestens alle 12 Monate auszutauschen. Bitte setzen Sie zuerst das negative Ende der Batterie in das Fach ein.

Symbole der Batterieladungsanzeige (3):

Volle Batterieladung
3/4 Batterieladung
1/2 Batterieladung
1/4 Batterieladung

Batteriesymbol blinkt - die Batterie muss ausgetauscht werden und das Gerät ist nicht betriebsbereit.

GRUNDSÄTZLICHE BEDIENUNG

• Während Sie durch den Laser-Entfernungsmesser schauen, drücken Sie kurz die Ein-/Aus-Taste, um die Anzeige zuaktivieren.
• Bei unscharfer Anzeige, drehen Sie das Monokularvisier in beide Richtungen, bis die Anzeige auf Ihr Auge scharf gestellt ist.
• Platzieren Sie den Zielkreis (in der Mitte der Anzeige) auf einem Zielobjekt, das mindestens 5 bis 6 Meter entfernt ist, und halten Sie die Taste zum Starten der Messung solange gedrückt, bis die Bereichsanzeige unterhalb des Zielkreises angezeigt wird.
• Sobald die Entfernung ermittelt wurde, können Sie die Taste loslassen. Wenn die vier „Fadenkreuze“ außerhalb des Zielkreises nicht mehrangezeigt werden, bedeutet das, dass der Laser keine Impulse mehr aussendet. Die Anzeige bleibt für 15 Sekunden eingeschaltet und zeigt die letzte Entfernungsmessung an, bevor sie sich automatisch ausschaltet, um die Batterielebensdauer zu verlängern.
• Sie können jederzeit erneut die Taste zum Starten der Messung drücken, um die Entfernung zu einem anderen Zielobjekt zu ermitteln. Drücken Sie die Taste erneut, um eine Messung zu wiederholen.
• Halten Sie die Taste weiterhin gedrückt und bewegen Sie den Entfernungsmesser über mehrere Ziele, um die Entfernungen über einen Bereich zu scannen und kontinuierlich aktualisierte Messwerte zu erhalten. Bei diesem Scanvorgang blinkt Fadenkreuz außerhalb des Zielkreises.

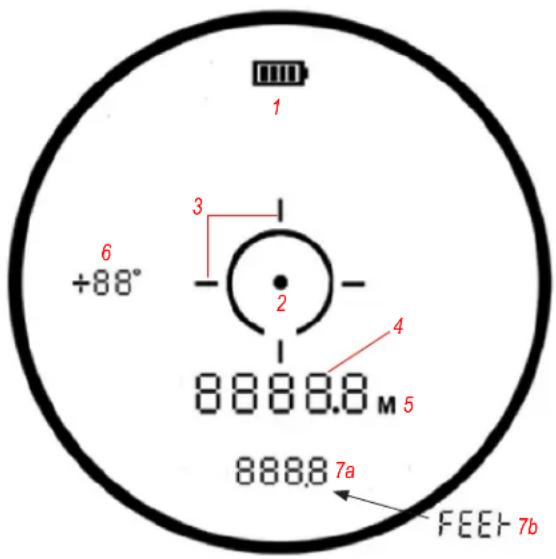

STATUSANZEIGEN UND SYMBOLE

Der Bildschirm des Edge Entfernungsmessers verwendet die folgenden beleuchteten Statusanzeigen:

Batteriestatus (1)

Zielkreis/-punkt (2)

Scan-/Laseranzeige (3)

Standard-„Visierlinen“-Distanz (4)

Anzeige der Maßeinheit für die Entfernung (5): M=Meter (kein Symbol bei Fuß)

Winkelanzeiger/Neigung in Grad (6)

Z-Mode-Messung des Höhenunterschieds (7a) / Hinweis auf Entfernungsanzeige in FEEt (Fuß) (nur während der Konfiguration) (7b)

AUSWAHL DER MAßEINHEIT (METER/FUß)

Der Edge Discgolf-Entfernungsmesser misst Entfernungen in Metern oder Fuß. Der Hinweis auf die Maßeinheit Meter (5) befindet sich rechts neben der standardmäßigen „Visierlinien“-Distanz (4). Wenn „M“ (5) während der Entfernungsmessung aufleuchtet, wird die Distanz in Fuß angezeigt (Standard).

Um eine andere Maßeinheit für die Entfernung auszuwählen, muß sich das Gerät zunächst im ausgeschalteten Zustand befinden. Drücken Sie die „Fire“-Taste und halten Sie sie gedrückt. Auf dem Bildschirm blinkt entweder „M“ oder „FEEt“ (Fuß) und das Gerät schaltet langsam zwischen diesen zwei Optionen für die Maßeinheit umher. (5,7b) Lassen Sie die „Fire“-Taste los, wenn die gewünschte Maßeinheit aufblinkt. Wiederholen Sie diesen Vorgang, wenn Sie die Maßeinheit wieder ändern möchten.

AUTOMATISCHER SCAN

Um die Automatische SCAN-Funktion zu verwenden, halten Sie die „Fire“-Taste gedrückt und bewegen dann den Entfernungsmesser von einem Objekt zum nächsten, während Sie die Taste weiter gedrückt halten. Durch den Automatischen SCAN wird die Anzeige der Visierliniendistanz (4) kontinuierlich aktualisiert, während Sie mehrere Ziele anvisieren. Die Linien der Scan-/Laseranzeige (3) blinken beim Scannen.

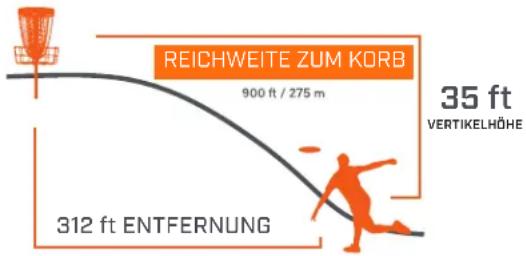

Z-MODE-HÖHENMESSUNG

Im Z-Mode wird der Höhenunterschied des Ziels relativ zu der Position, von der aus Sie die Entfernung messen, angezeigt. Dies kann hilfreich sein bei höher liegenden Körben oder Schüssen bergauf oder bergab auf größere Distanz, die optisch mitunter schwer einzuschätzen sind.

REINIGUNG UND ALLGEMEINE PFLEGE

Das Objektiv Ihres Bushnell Edge Discgolf-Entfernungsmessers ist vollständig mehrfach vergütet, um höchste Lichtdurchlässigkeit zu gewährleisten. Wie bei allen mehrfach vergüteten, optischen Instrumenten sollten Sie bei der Reinigung des Objektivs besonders vorsichtig sein. Befolgen Sie diese Tipps zur richtigen Reinigung des Objektivs:

Staub oder Verschmutzungen vom Objektiv pusten (oder einen weichen Objektivpinsel verwenden).

Um Schmutz oder Fingerabdrücke zu entfernen, reiben Sie mit einem Mikrofasertuch in kreisenden Bewegungen. Die Verwendung eines grobfaserigen Tuches oder unnötiges Reiben kann zu Kratzern auf der Linsenoberfläche führen und eventuell dauerhafte Schäden verursachen. Hauchen Sie das Objektiv leicht an, sodass sich ein leichter Feuchtigkeitsfilm bildet, und reiben Sie das Objektiv dann vorsichtig mit dem Mikrofasertuch ab.

Für eine gründlichere Reinigung können ein Objektivtuch und Objektivreinigungsflüssigkeit oder Isopropylalkohol verwendet werden. Tragen Sie die Flüssigkeit immer auf das Reinigungstuch auf – niemals direkt auf das Objektiv.

Der Entfernungsmesser wird so gefertigt und getestet, dass er einer Wassereinwirkung bis zur Schutzart IPX4 standhält. Er ist wasserfest, sollte aber nicht untergetaucht werden.

FEHLERSUCHE

Bauen Sie Ihr Fernglas mit integriertem Entfernungsmesser niemals auseinander. Durch unbefugte Reparaturversuche können irreparable Schäden entstehen, die ebenfalls zum Erlöschen der Garantie führen.

Wenn sich das Gerät nicht einschalten lässt oder der Bildschirm nicht aufleuchtet:

• Drücken Sie die „Power“/„Fire“-Taste.
• Überprüfen Sie die Batterie und tauschen Sie sie gegebenenfalls aus. Wenn das Gerät auf Tastendruck nicht reagiert, ersetzen Sie die Batterie durch eine hochwertige CR2 3-Volt-Lithiumbatterie.

Wenn sich das Gerät abschaltet (der Bildschirm geht aus, wenn Sie versuchen, den Laser zu benutzen):

- Die Batterie ist entweder schwach oder von schlechter Qualität. Ersetzen Sie die Batterie durch eine neue 3-Volt-Lithiumbatterie (CR2).

Wenn die Entfernung zum Ziel nicht gemessen werden kann:

• Stellen Sie sicher, dass der Bildschirm eingeschaltet ist.
• Stellen Sie sicher, dass die „Power“/„Fire“-Taste gedrückt wird.
• Vergewissern Sie sich, dass die Objektive an der Vorderseite des Fernglases beim Senden und Empfangen von Laserimpulsen nicht blockiert werden, etwa von Ihrer Hand oder Ihren Fingern.
• Stellen Sie sicher, dass das Gerät ruhig gehalten wird, während Sie die „Power“/„Fire“-Taste drücken.

HINWEIS: Der letzte Messwert muss nicht gelöscht werden, bevor die Entfernung zu einem anderen Ziel gemessen wird. Richten Sie das Absehen einfach auf ein neues Ziel, drücken Sie die „Power“-Taste und halten Sie sie gedrückt, bis ein neuer Messwert für die Entfernung angezeigt wird.

TECHNISCHE SPEZIFIKATIONEN

SKU	Vergr. x Objektivdm.	Max. Reichw. (F/M) (Discgolf-Korb)	Messgenauigkeit	Objektivbeschichtung	Länge (in/mm)	Gewicht (oz/g)
DG850SBL 6x	24mm 900/275 +/- 3 ft / 91 cm	Mehrfach vergütet 4.3/110 6.3/180

NO RECEIPT REQUIRED

FULLY TRANSFERABLE

WORKMANSHIP COVERED

MATERIALS COVERED

Bushnell-Produkte werden mit dem Ziel entwickelt, alle Ihre Erwartungen zu erfüllen, und so gefertigt, dass sie den harten Anforderungen in der freien Natur über die gesamte Lebensdauer des Produkts hinweg standhalten. Wenn unser Gerät trotzdem einmal nicht funktioniert, stehen wir dahinter und reparieren es für Sie kostenlos. Sollte eine Reparatur nicht möglich sein, werden wir es durch einen gleich- oder höherwertigen Artikel ersetzen. Hierfür ist kein Kaufbeleg erforderlich und die Garantie ist vollständig übertragbar.

Auf alle Bushnell®-Produkte gewähren wir über die gesamte Produktlebensdauer eine Garantie bezüglich Verarbeitungs- und Materialfehlern. Der als Produktlebensdauer definierte Zeitraum beträgt 30 Jahre bei Zielfernrohren, 20 Jahre bei Ferngläsern und Spektiven, 5 Jahre bei Elektrooptik und elektronischen Komponenten (Laser-Entfernungsmesser, Leuchtpunktvisiere, Reflexvisiere, Radar-Geschwindigkeitsmesser, Nachtsichtgeräte) und 2 Jahre bei Wildkameras. Diese Garantie gilt nicht für Bushnell Golf. Um Informationen zur Garantie von Bushnell Golf-Produkten zu erhalten, klicken Sie bitte hier. Das Anfangsdatum der Garantiezeit wird durch den Kaufbeleg oder das Herstellungsdatum des Produkts festgelegt. Diese Garantie gilt nicht für kosmetische Schäden; Schäden, die durch nicht ordnungsgemäße Wartung des Produkts verursacht wurden; Verlust; Diebstahl; Schäden aufgrund unbefugter Reparaturen, Änderungen oder Demontage; vorsätzliche Beschädigung, unsachgemäße Handhabung oder Missbrauch. Die Garantie verfällt, wenn der Datumsstempel oder andere Seriennummern von dem Produkt entfernt wurden. Wir können Ihr Produkt durch eines in gleichwertigem oder besserem Zustand ersetzen.

Um die vollständige Garantie anzuzeigen und die Einzelheiten der Garantie herunterzuladen, klicken Sie auf diesen Link: https://www.bushnell.com/bu-warranty.html

Um eine Reparaturanfrage einzureichen oder den Status eines Reparaturtickets zu überprüfen: https://service.bushnell.com/s/

Wenn Sie weitere Fragen haben oder mehr Informationen wünschen, können Sie uns in den USA gebührenfrei anrufen unter: 1-800-423-3537 oder in Kanada unter: [phone]

Informationen zur Garantie von Produkten, die außerhalb der USA oder Kanadas erworben wurden, erhalten Sie bei Ihrem Händler vor Ort.

WARNUNG: Dieses Produkt verwendet eine lithiumbasierte Batterie. Lithiumbatterien können überhitzen und bei unsachgemäßem Gebrauch Schäden verursachen. Verwenden Sie keine Batterien, die beschädigt sind oder Anzeichen von Verschleiß aufweisen.

FCC-HINWEIS

Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B, entsprechend dem Teil 15 der FCC-Regeln. Diese Grenzwerte bieten einen ausreichenden Schutz gegen Interferenzen bei häuslichen Installationen. Dieses Gerät erzeugt, gebraucht und kann Hochfrequenz-Energie ausstrahlen und kann, falls nicht nach der Anleitung installiert und benutzt, zur Beeinträchtigung von Funkverkehr führen.

Es wird jedoch keinerlei Garantie dafür übernommen, dass die Störungen bei einer bestimmten Installation nicht auftreten. Sollte dieses Gerät die Störungen im Rundfunk- und Fernsehempfang verursachen, was durch Aus- und Einschalten des Gerätes festgestellt werden kann, empfehlen wir, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Richten Sie die Empfangsantenne neu aus oder ändern Sie ihren Standort.
• Vergrößern Sie die Entfernung zwischen Gerät und Funkempfänger.
• Schließen Sie das Gerät und den Funkempfänger an Steckdosen von getrennten Stromkreisen an.
• Wenden Sie sich an Ihre Vertriebsstelle oder an einen erfahrenen Radio-/Fernsehtechniker, wenn Sie weitere Unterstützung benötigen.

Es müssen abgeschirmte Schnittstellenkabel für das Gerät verwendet werden, um den Grenzwerten für Digitalgeräte gemäß Unterabschnitt B von Teil 15 der FCC-Bestimmungen zu entsprechen.

Spezifikationen und Designs können ohne vorherige Ankündigung oder Verpflichtungen auf Seiten des Herstellers geändert werden.

FDA-SICHERHEIT

Laserprodukt der Klasse 1 gemäß IEC 60825-1:2007.

Entspricht 21 CFR 1040.10 und 1040.11 für Laser-Produkte, außer bei Abweichungen gemäß „Laser Notice No. 50“ vom 24. Juni 2007.

Achtung: Es gibt keine Benutzersteuerung, -anpassungen oder -verfahren. Die Durchführung anderer als der hier angegebenen Verfahren kann zu einem Zugriff auf unsichtbares Laserlicht führen.

Entsorgung von elektrischen und elektronischen Geräten

(Gültig in der EU und anderen europäischen Ländern mit getrennten Sammelsystemen)

Dieses Gerät enthält elektrische und/oder elektronische Bauteile und darf deshalb nicht im normalen Haushaltmüll entsorgt werden. Stattdessen sollte es an den entsprechenden Sammelstellen für Recycling der jeweiligen Gemeinden abgegeben werden. Ihnen entstehen hierdurch keine Kosten.

Wenn die Ausrüstung austauschbare (wiederaufladbare) Batterien enthält, müssen diese zuvor auch herausnehmen und, falls nötig, entsprechend der geltenden Vorschriften entsorgt werden (siehe auch die jeweiligen Anmerkungen in der Anleitung dieses Produkts).

Weitere Informationen zu diesem Thema sind in Ihrer Gemeinde-/Stadtverwaltung, Ihrem regionalen Abfallentsorgungsunternehmen oder in dem Geschäft, in dem Sie Ihr Equipment gekauft haben, erhältlich.
