Caractéristiques techniques	Détails
Socket	LGA 1151
Chipset	Intel Z270
Format	ATX
RAM Max	64 Go
Type de RAM	DDR4
Slots RAM	4 x DIMM
Ports SATA	6 x SATA 6Gb/s
Ports USB	USB 3.1, USB 3.0, USB 2.0
Slots PCIe	3 x PCIe 3.0 x16, 3 x PCIe 3.0 x1
Audio	Realtek ALC892
Réseau	Gigabit Ethernet
Utilisation	Conçue pour les processeurs Intel de 7ème génération, idéale pour le gaming et les applications multimédia.
Maintenance	Vérifier régulièrement les mises à jour du BIOS et des pilotes.
Sécurité	Supporte les fonctionnalités de sécurité Intel.
Informations générales	Compatible avec les systèmes d'exploitation Windows et Linux.

FOIRE AUX QUESTIONS - Z270 Extreme4 ASROCK

Comment installer la carte mère ASROCK Z270 Extreme4 ?

Pour installer la carte mère, commencez par placer la carte dans le boîtier en alignant les trous de montage avec les entretoises. Fixez-la en utilisant des vis adaptées. Connectez ensuite l'alimentation, le processeur, la RAM et les périphériques selon les manuels fournis.

Quels types de mémoire RAM sont compatibles avec la ASROCK Z270 Extreme4 ?

La carte mère ASROCK Z270 Extreme4 est compatible avec la mémoire DDR4, avec une capacité maximale de 64 Go répartie sur quatre slots, supportant des vitesses allant jusqu'à 3866 MHz en mode overclocking.

Comment mettre à jour le BIOS de la carte mère ASROCK Z270 Extreme4 ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site officiel d'ASROCK. Copiez le fichier sur une clé USB, redémarrez votre ordinateur et accédez au menu du BIOS en appuyant sur 'F2' ou 'DEL'. Utilisez l'option 'Instant Flash' pour sélectionner et installer la mise à jour.

Quels sont les ports d'extension disponibles sur la ASROCK Z270 Extreme4 ?

La carte mère ASROCK Z270 Extreme4 dispose de plusieurs ports d'extension, notamment 2 slots PCIe 3.0 x16, 3 slots PCIe 3.0 x1 et un slot M.2 pour SSD, permettant une grande flexibilité pour les cartes graphiques et autres périphériques.

Comment résoudre un problème de démarrage avec la ASROCK Z270 Extreme4 ?

Si votre carte mère ne démarre pas, vérifiez d'abord les connexions d'alimentation et assurez-vous que tous les composants sont correctement installés. Testez également avec une autre alimentation si possible. Si le problème persiste, réinitialisez le BIOS en retirant la pile ou en utilisant le jumper CLR_CMOS.

Quels sont les formats de boîtier compatibles avec la ASROCK Z270 Extreme4 ?

La carte mère ASROCK Z270 Extreme4 est au format ATX. Assurez-vous que votre boîtier prend en charge ce format pour une installation correcte.

Comment vérifier la température du processeur sur la ASROCK Z270 Extreme4 ?

Vous pouvez vérifier la température du processeur via le BIOS ou en utilisant des logiciels de monitoring tels que HWMonitor ou Core Temp une fois le système d'exploitation démarré.

La carte mère ASROCK Z270 Extreme4 prend-elle en charge le multi-GPU ?

Oui, la ASROCK Z270 Extreme4 prend en charge le multi-GPU grâce à la technologie AMD CrossFire et NVIDIA SLI, dans la mesure où des cartes graphiques compatibles sont installées.

Comment activer le XMP pour la RAM sur la ASROCK Z270 Extreme4 ?

Pour activer le profil XMP pour votre RAM, accédez au BIOS au démarrage, recherchez l'option 'XMP' dans le menu de configuration de la mémoire et activez-la. Enregistrez les modifications et redémarrez.

MODE D'EMPLOI Z270 Extreme4 ASROCK

Nous vous remercions d'avoir acheté cette carte mère ASRock Z270 Extreme4, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

Carte mère ASRock Z270 Extreme4 (facteur de forme ATX)

Guide d'installation rapide ASRock Z270 Extreme4

CD d'assistance ASRock Z270 Extreme4

1 x panneau de protection E/S

4 x câbles de données Serial ATA (SATA) (Optionnel)

1 x carte ASRock SLI_HB_Bridge_2S (Optionnel)

3 x vis pour sockets M.2 (Optionnel)

1.2 Spécifications

Plateforme	Facteur de forme ATX
Processeur	Prend en charge les 7^ème et 6^ème Générations de processeurs Intel® CoreTM i7/i5/i3/Pentium®/Celeron® (Socket 1151)Digi Power designAlimentation à 10 phasesPrend en charge la technologie Intel® Turbo Boost 2.0Prend en charge les processeurs débloqués de la série K Intel®Prend en charge l’overclocking ASRock BCLK Full-range
Chipset	Intel’ Z270
Mémoire	Technologie mémoire double canal DDR44 x fentes DIMM DDR4Prend en charge les mémoires sans tampon non ECC DDR4 3866+(OC)*/3733(OC)/3600(OC)/3200 (OC)/2933(OC)/28 00(OC)/2400**/2133* La fréquence mémoire 3866+(OC) peut uniquement être atteinte lorsqu’un unique module mémoire est installé (mémoire à canal unique).* Veuillez consulter la liste de prise en charge des mémoires sur le site Web d’ASRock pour de plus amples informations. (http://www.asrock.com/)** 7^ème Génération de CPU Intel® prend en charge DDR4 2400 en natif ; la 6^ème Génération de CPU Intel® prend en charge DDR4 2133 par surcadençage.Prend en charge les modules mémoire UDIMM ECC (fonctionne en mode non-ECC)Capacité max. de la mémoire système : 64 GoPrend en charge Intel® Extreme Memory Profile (XMP) 2.0 Contacts dorés 15μ sur fentes DIMM
Fente d’ex-pansion	3 x fentes PCI Express 3.0 x16 (PCIE2/PCIE4/PCIE6 :Simple en mode x16 (PCIE2) ; double en mode x8 (PCIE2) / x8 (PCIE4) ; triple en mode x8 (PCIE2) / x8 (PCIE4) / x4 (PCIE6))** Prend en charge les SSD NVMe comme disques de démarrage 3 x fentes PCI Express 3.0 x 1 (Flexible PCIe)Prend en charge AMD Quad CrossFireXTM , 3-Way CrossFireXTM et CrossFireXTMPrend en charge NVIDIA® Quad SLITM et SLITM1 x socket M.2 (Touche E), prend en charge les modules WiFi/BT type 2230Contact doré 15μ dans fente VGA PCIe (PCIE2)

Graphiques

La technologie Intel® HD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.

Prend en charge la technologie Intel ^® HD Graphics Built-in Visuals : Intel ^® Quick Sync Video avec AVC, MVC (S3D) et MPEG-2 Full HW Encode1, Intel ^® InTru ^TM 3D, Intel ^® Clear Video HD Technology, Intel ^® Insider ^TM , Intel ^® HD Graphics Gen9 LP, DX11.3, DX12

Codage/Décodage HWA : VP8, HEVC 8b, VP9, HEVC 10b (Pour la 7^ème Génération de CPU Intel®)

Codage/Décodage HWA : VP8, HEVC 8b ; Codage/Décodage GPU/SW : VP9, HEVC 10b (Pour la 6ème Génération de CPU Intel®)

Mémoire partagée max. 1024 Mo

* La taille de la mémoire partagée maximale peut varier selon les différents systèmes d'exploitation.

Trois options de sortie graphique : D-Sub, DVI-D et HDMI Prend en charge la configuration à triple moniteurs Prend en charge la technologie HDMI avec résolution maximale de 4K × 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz

Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz

Prend en charge le mode D-Sub avec une résolution maximale de 1920x1200 @ 60Hz

Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI (un écran compatible HDMI est requis)

Prend en charge HDCP via ports DVI-D et HDMI

Prend en charge la lecture Blu-ray (BD) Full HD 1080p via ports DVI-D et HDMI

Audio

Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC1220)

Compatible audio Blu-ray Premium

Protection contre les surtensions (Protection complète contre les pics ASRock)

Prend en charge Purity Sound ^TM 4

- Couvercles audio série en or fin Nichicon

- 120dB SNR DAC avec amplificateur différentiel

- Amplificateur de casque TI® NE5532 Premium pour connecteur audio sur panneau avant (prend en charge les casques jusqu'à 600 Ohms)

- Entrée d'alimentation Pure Power

• Technologie Direct Drive
• Blindage isolant PCB
• Détection de l'impédance sur le port de sortie avant
• Couches de PCB individuelles pour canal audio D/G
• LED RGB AURA
  Prend en charge DTS Connect

Réseau

Gigabit LAN 10/100/1000 Mo/s

Giga PHY Intel ^® I219V

Prend en charge la fonction Wake-On-LAN

Protection contre les orages/décharges électrostatiques (Protection complète contre les pics ASRock)

Prend en charge la fonction d'économie d'énergie Ethernet 802.3az

Prend en charge PXE

Connec-

2 x ports antenne

tique du

1 x port souris/clavier PS/2

panneau

1 x port D-Sub

arrière

1 x port DVI-D

1 x port HDMI

1 x port sortie optique SPDIF

1 x port USB 3.1 type A (10 Gb/s) (ASMedia ASM2142)

(Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))

1 x port USB 3.1 type C (10 Gb/s) (ASMedia ASM2142)

(Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))

4 x ports USB 3.0 (Intel® Z270) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))

1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)

Connecteurs jack audio HD : Haut-parleur arrière / central / basses / entrée ligne / haut-parleur avant / microphone

Stockage

6 x connecteurs SATA3 6,0 Go/s, compatibles RAID (RAID 0, RAID 1, RAID 5, RAID 10, technologies Intel Rapid Storage 15 et Intel Smart Response), NCQ, AHCI et Hot Plug*

2 x connecteurs SATA3 6,0 Gb/s ASMedia ASM1061, compatibles avec NCQ, AHCI et « Hot Plug »

* Lignes partagées M2_1, SATA3_0 et SATA3_1. Si vous utilisez un connecteur, les autres seront désactivés.

* Lignes partagées M2_2, SATA3_4 et SATA3_5. Si vous utilisez un connecteur, les autres seront désactivés.

1 x socket Ultra M.2 (M2_1), prend en charge les modules M.2 SATA3 6,0 Gb/s type 2230/2242/2260/2280 et M.2 PCI Express jusqu'à Gen3 x4 (32 Gb/s)**

1 x socket Ultra M.2 (M2_2), prend en charge les modules M.2 SATA3 6,0 Gb/s type 2230/2242/2260/2280/22110 et M.2 PCI Express jusqu'à Gen3 x4 (32 Gb/s)**

** Prend en charge Intel® Optane™ Technology

** Prend en charge les SSD NVMe comme disques de démarrage

** Prend en charge le kit ASRock U.2

Connec- teur

1 x embase pour port COM

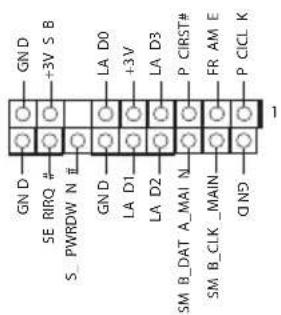

1 x embase TPM

1 x prise DEL d'alimentation et haut-parleur

1 x embase LED RVB AURA

1 x connecteur pour ventilateur de processeur (4 broches)

* Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).

1 x connecteur pour ventilateur de processeur optionnel/pompe à eau (4 broches)

2 x connecteurs pour ventilateur du châssis (4 broches) (contrôle de vitesse de ventilateur intelligent)

1 x connecteur pour ventilateur de châssis optionnel/pompe à eau (4 broches)

* Le ventilateur de châssis optionnel/pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 1,5 A (18 W).

* CHA_FAN1 et CHA_FAN2 peuvent détecter automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.

1 x connecteur d'alimentation ATX 24 broches (connecteur d'alimentation haute densité)

1 x connecteur d'alimentation 12 V 8 broches (connecteur d'alimentation haute densité)

1 x connecteur audio panneau frontal

1 x connecteur Thunderbolt AIC (5 broches)

1 x connecteur Thunderbolt AIC (10 broches)

* Une seule carte AIC Thunderbolt est prise en charge

	3 x embases USB 2.0 (6 ports USB 2.0 pris en charge) (Intel® Z270)(Protection contre les décharges électrostatiques (Protectioncomplète contre les pics ASRock))1 x embase USB 3.0 (2 ports USB 3.0 pris en charge) (Intel® Z270)(Protection contre les décharges électrostatiques (Protectioncomplète contre les pics ASRock))1 x embase USB 3.0 (2 ports USB 3.0 pris en charge) (concen-trateur ASMedia ASM1074) (Protection contre les déchargesélectrostatiques (Protection complète contre les pics ASRock))
Caractéris-tiques du BIOS	2 x BIOS UEFI AMI légaux avec prise en charge interfacegraphique multilingue (1 x BIOS principal et 1 x BIOS de sauvegarde)Prend en charge la technologie de sauvegarde sécurisée UEFICompatible ACPI 6.0 Wake Up EventsCompatible SMBIOS 2.7Réglage de la tension CPU, GT_CPU, DRAM, VPP, PCH 1,0V,VCCIO, VCCST, VCCSA, VCCPLL
Surveil-lance du matériel	Détection de température de CPU / châssis / CPU optionnel /pompe à eau / châssis optionnel / pompe à eauTachymètre du ventilateur de CPU / châssis / CPU optionnel /pompe à eau / châssis optionnel / pompe à eauVentilateur silencieux de CPU / châssis / CPU optionnel / pom-pe à eau / châssis optionnel / pompe à eau (réglage automatiquede la vitesse du ventilateur du châssis d’après la température duCPU)Contrôle simultané des vitesses du ventilateur de CPU / châssis/ CPU optionnel / pompe à eau / châssis optionnel / pompe àeauSurveillance de la tension d’alimentation : +12V, +5V, +3,3V,CPU Vcore, DRAM, VPP, PCH 1,0V, VCCSA, VCCST
Système d’exploita-tion	Microsoft® Windows® 10 64 bits (Pour la 7^ème Génération deCPU Intel®)Microsoft® Windows® 10 64 bits / 8.1 64 bits / 7 32 bits / 7 64bits (Pour la 6^ème Génération de CPU Intel®)* Pour installer Windows® 7, un disque d’installation modifié avecles pilotes xHCI intégrés au fichier ISO est requis. Reportez-vous àla page 179 pour des instructions plus détaillées.* Pour le pilote mis à jour pour Windows® 10, veuillez visiter le siteWeb d’ASRock pour plus de détails : http://www.asrock.com
Certifica-tions	FCC, CE, WHQL, RCM, BSMIErP/EuP Ready (alimentation ErP/EuP ready requise)

* pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com

Il est important de signaler que l'overcloking présente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L'overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l'overclocking.

1.3 Configuration des cavaliers (jumpers)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est « ouvert ». L'illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont « court-circuitées » si un capuchon de cavalier est posé sur ces 2 broches.

Short

Open

Cavalier Clear CMOS

(CLRMOS1)

(voir p.1, No. 25)

Fonction Clear CMOSPar défaut

CLRMOS1 vous permet d'effacer les donnés de la CMOS. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRMOS1 pendant 5 secondes. Toutefois, n'effacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et profil de l'utilisateur seront uniquement effacés en cas de retrait de la pile de la CMOS.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau système (PANNEAU1 à 9 broches) (voir p.1, No. 14)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d'état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

PWRBTN (bouton d'alimentation):

pour brancher le bouton d'alimentation du panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton de mise en marche.

RESET (bouton de réinitiélisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'état de l'alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Prise DEL d'alimentation et haut-parleur

(SPK_PLED1 à 7 broches)

(voir p.1, No. 15)

Veuillez brancher la DEL d'alimentation du châssis et le haut-parleur du châssis sur ce connecteur.

Connecteurs Serial ATA3

(SATA3_4_5:

voir p.1, No. 10)

(SATA3_2_3:

voir p.1, No. 11)

(SATA3_0_1:

voir p.1, No. 12)

(SATA3_A1_A2:

voir p.1, No. 13)

SATA3_2SATA3_0 SATA3_3SATA3_1

Ces huit connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.

SATA3_A1 SATA3_4 SATA3_A2 SATA3_5

* Lignes partagées M2_1, SATA3_0 et SATA3_1. Si vous utilisez un connecteur, les autres seront désactivés.

* Lignes partagées M2_2, SATA3_4 et SATA3_5. Si vous utilisez un connecteur, les autres seront désactivés.

*Pour minimiser le temps au démarrage, utilisez les ports Intel® Z270 SATA (SATA3_0) pour vos appareils amorçables.

Embases USB 2.0

(USB_1_2 à 9 broches)

(voir p.1, No. 19)

(USB_3_4 à 9 broches)

(voir p.1, No. 20)

(USB_5_6 à 9 broches)

(voir p.1, No. 21)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

Cette carte mère comprend trois connecteurs. Chaque embase USB 2.0 peut prendre en charge deux ports.

Embases USB 3.0

(USB3_5_6 à 19 broches)

(voir p.1, No. 9)

(USB3_7_8 à 19 broches)

(voir p.1, No. 7)

Vbus IntA_PA_SSRX- GND GND GND GND IntA_PA_SSTX- GND GND IntA_PA_D- Dummy

En plus des quatre ports USB 3.0 sur le panneau E/S, cette carte mère est dotée de deux embases. Chaque embase USB 3.0 peut prendre en charge deux ports.

Embase audio du panneau frontal

(HD_AUDIO1 à 9

broches)

(voir p.1, No. 26)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

Cette embase sert au branchement des appareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit :
   A. branchez Mic_IN (MIC) sur MIC2_L.
   B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
   C. branchez la mise à terre (GND) sur mise à terre (GND).
   D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97.
   E. Pour activer le micro frontal, sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».

Connecteurs du ventilateur du châssis

(CHA_FAN1 à 4 broches)

(voir p.1, No. 27)

FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE GND

Veuillez brancher les câbles du ventilateur sur les connecteurs du ventilateur, puis reliez le fil noir à la broche de mise à terre.

(CHA_FAN2 à 4 broches)

(voir p.1, No. 8)

Connecteur du ventilateur de châssis optionnel/pompe à eau (CHA_FAN3/W_PUMP à 4 broches) (voir p.1, No. 16)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTR OI 1 2 3 4

Cette carte mère est dotée de deux connecteurs pour ventilateur de châssis à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour châssis à 3 broches, veuillez le brancher sur la Broche 1-3.

Connecteur du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 2)

FAN_SPEED_CONTROL CPU_FAN_SPEED FAN_VOLTAGE GND 1 2 3 4

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3.

Connecteur du ventilateur de CPU optionnel/pompe à eau (CPU_OPT/W_PUMP à 4 broches) (voir p.1, No. 3)

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour processeur à 3 broches, veuillez le brancher sur la Broche 1-3.

Connecteur d'alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 6)

Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13.

Connecteur d'alimentation ATX 12V (ATX12V1 à 8 broches) (voir p.1, No. 1)

Cette carte mère est dotée d'un connecteur d'alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.

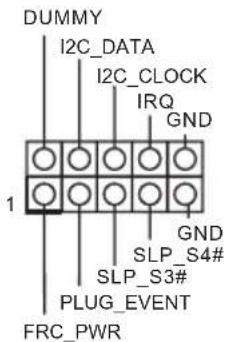

Connecteurs Thunderbolt AIC

(TB1 à 5 broches)

(voir p.1, No. 23)

(TB2 à 10 broches)

(voir p.1, No. 22)

DUMMY I2C_DATA I2C_CLOCK IRQ GND 1 GND SLP_S4# SLP_S3# PLUG_EVENT FRC_PWR

Veuillez connecter une carte d'extension (AIC)

Thunderbolt™ au connecteur AIC Thunderbolt via le câble GPIO.

*Veuillez installer la carte AIC Thunderbolt" sur la fente PCIE6 (fente par défaut).

*Une seule carte AIC Thunderbolt est prise en charge sur cette carte mère.

Embase pour port série

(COM1 à 9 broches)

(voir p.1, No. 17)

RRXD1 DDTR#1 DDSR#1 CCTS#1 RRI#1 RRTS#1 GND TTXD1 DDCD#1

Cette embase COM1 prend en charge un module de port série.

Embase TPM

(TPMS1 à 17 broches)

(voir p.1, No. 18)

GN D +3V S B SE RIRQ # S_ PWRDW N # GN D LA D0 +3V LA D1 LA D2 P CIRST# FR AM E P CICL K SM_B_DAT_A_MA1_N1 SM_B_CLK_MAIN QND

Ce connecteur prend en charge un module TPM (Trusted Platform Module - Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.

Embase LED RGB AURA

(RGB_LED à 4 broches)

(voir p.1, No. 24)

L'embase RGB sert à connecter le câble d'extension LED RVB qui permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED.

1 Introduzione
