BEDIENUNGSANLEITUNG Z270 Extreme4 ASROCK

Vielen Dank, dass Sie sich für das Z270 Extreme4 von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Website http://www.asrock.com.

1.1 Lieferumfang

ASRock Z270 Extreme4-Motherboard (ATX-Formfaktor)

ASRock Z270 Extreme4 – Schnellinstallationsanleitung

ASRock Z270 Extreme4 - Support-CD

1 x E/A-Blendenabschirmung

4 x Serial-ATA- (SATA) Datenkabel (optional)

1 x ASRock SLI_HB_Bridge_2S-Karte (optional)

3 x Schrauben für M.2-Sockel (optional)

1.2 Technische Daten

Plattform	ATX-Formfaktor
Prozessor	Unterstützt Intel®-CoreTM-i7/i5/i3/Pentium"/Celeron®-Prozessoren der 7. und 6. Generation (Sockeö 1151)Digi Power design10-LeistungsphasendesignUnterstützt Intel® Turbo Boost 2.0-TechnologieUnterstützt CPUs mit freiem Multiplikator der Intel® K-SerieUnterstützt ASRock BCLK-Übertaktung (voller Bereich)
Chipsatz	Intel® Z270
Speicher	Dualkanal-DDR4-Speichertechnologie4 x DDR4-DIMM-SteckplätzeUnterstützt DDR4 3866+(OC)*/3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2400**/2133 non-ECC,ungepufferter Speicher* Speicherfrequenz von 3866+(OC) kann nur erzielt werden, wenn ein einzelnes Speichermodul installiert ist (Einzelkanalspeicher).* Weitere Informationen finden Sie in derSpeicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/)** Intel®-Prozessor der 7. Generation unterstützt standardmäßig DDR4 2400; Intel®-Prozessor der 6. Generation unterstützt mittels Übertaktung DDR4 2133.Unterstützt ECC-UDIMM-Speichermodule (Betrieb im non-ECC-Modus)Systemspeicher, max. Kapazität: 64GBUnterstützt Intel® Extreme Memory Profile (XMP) 2.015-μ-Goldkontakt in DIMM-Steckplätze
Erweiterungssteckplatz	3 x PCI-Express 3.0-x16-Steckplätze (PCIE2/PCIE4/PCIE6:einzeln bei x16 (PCIE2); doppelt bei x8 (PCIE2) / x8 (PCIE4); dreifach bei x8 (PCIE2) / x8 (PCIE4) / x4 (PCIE6)** Unterstützt NVMe-SSD als Bootplatte3 x PCI-Express 3.0-x1-Steckplätze (Flexible PCIe)Unterstützt AMD Quad CrossFireXTM, 3-Wege-CrossFireXTMund CrossFireXTMUnterstützt NVIDIA® Quad SLITM und SLITM1 x M.2-Sockel (Key E), unterstützt Typ-2230-Wi-Fi-/-BT-Modul15-μ-Goldkontakt in VGA-PCIe-Steckplatz (PCIE2)

Grafik- karte

Integrierte Intel® HD Graphics-Visualisierung und VGA-Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

Unterstützt integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics Gen9 LP, DX11.3, DX12

HWA encodieren/decodieren: VP8, HEVC 8b, VP9, HEVC 10b (bei Intel®-Prozessor der 7. Generation)

HWA encodieren/decodieren: VP8, HEVC 8b; GPU/SW

encodieren/decodieren: VP9, HEVC 10b (bei Intel*-Prozessor der 6. Generation)

Max. geteilter Speicher: 1024 MB

* Die Größe des maximalen Freigabespeichers kann je nach Betriebssystem variieren.

Drei Grafikkarten-Ausgangsoptionen: D-Sub, DVI-D und HDMI

Unterstützt drei Monitore

Unterstützt HDMI mit maximaler Auflösung von 4K x 2K (4096 x 2160) bei 24 Hz / (3840 x 2160) bei 30 Hz

Unterstützt DVI-D mit maximaler Auflösung von 1920 x 1200 bei 60 Hz

Unterstützt D-Sub mit maximaler Auflösung von 1920 x 1200 bei 60 Hz

Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI-Port (konformer HDMI-Monitor erforderlich)

Unterstützt HDCP mit DVI-D- und HDMI-Ports

Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports

Audio

7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1220-Audiocodec)

Erstklassige Blu-ray-Audiounterstützung

Unterstützt Überspannungsschutz (ASRock Full Spike Protection)

Unterstützt Purity Sound ^TM 4

- Nichicon-Audiokappen der Fine Gold-Serie

- 120-dB-SRV-DAC mit Differentialverstärker

- TI® NE5532 – erstklassiger Headset-Verstärker für

Audioanschluss an der Frontblende (unterstützt Headsets mit bis zu 600 Ohm)

- Reiner Stromeingang

• Direct Drive Technology
• PCB-isolierte Abschirmung
• Impedanzerkennung am vorderen Ausgang
• Individuelle PCB-Layer für rechten/linken Audiokanal
• Aura-RGB-LED
  Unterstützt DTS Connect

LAN

Gigabit LAN 10/100/1000 Mb/s

Giga PHY Intel ^® I219V

Unterstützt Wake-On-LAN

Unterstützt Blitzschutz/Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)

Unterstützt energieeffizientes Ethernet 802.3az

Unterstützt PXE

Rück-

2 x Antennenanschluss

blende,

1 x PS/2-Maus-/Tastaturanschluss

E/A

1 x D-Sub-Port

1 x DVI-D-Port

1 x HDMI-Port

1 x Optischer SPDIF-Ausgang

1 x USB 3.1-Typ-A-Port (10 Gb/s) (ASMedia ASM2142)

(unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

1 x USB 3.1-Typ-C-Port (10 Gb/s) (ASMedia ASM2142)

(unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

4 x USB 3.0-Ports (Intel® Z270) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)

HD-Audioanschlüsse: Hintere Lautsprecher / Zentral / Bass / Line-in / Vorderer Lautsprecher / Mikrofon

Speicher

6 x SATA-III-6,0-Gb/s-Abschluss, unterstützt RAID (RAID

0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology

15 und Intel Smart Response Technology), NCQ, AHCI und Hot-Plugging*

2 x SATA-III-6,0-Gb/s-Anschlüsse von ASMedia ASM1061, unterstützt NCQ, AHCI und Hot-Plugging

* M2_1, SATA3_0 und SATA3_1 nutzen Lanes gemeinsam. Wenn einer von ihnen benutzt wird, werden die anderen deaktiviert.
* M2_2, SATA3_4 und SATA3_5 nutzen Lanes gemeinsam. Wenn einer von ihnen benutzt wird, werden die anderen deaktiviert.
** Unterstützt Intel® Optane™-Technologie
** Unterstützt NVMe-SSD als Bootplatte
** Unterstützt ASRock U.2-Kit

1 x Ultra-M.2-Sockel (M2_1), unterstützt
2230-/2242-/2260-/2280-M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen3 x 4 (32 Gb/s)**
1 x Ultra-M.2-Sockel (M2_2), unterstützt
2230-/2242-/2260-/2280-/22110-M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen3 x 4 (32 Gb/s)**

Anschluss

1 x COM-Anschluss-Stiftleiste
1 x TPM-Stiftleiste
1 x Betrieb-LED- und Lautspreche
1 x Aura-RGB-LED-Stiftleiste
1 x CPU-Lüfteranschluss (4-polig)

* Der CPU-Lüfteranschluss unterstützt einen CPU-Lüfter mit einer maximalen Lüfterleistung von 1 A (12 W).

1 x Anschluss für Optionale-CPU-/Wasserpumpenlüfter (4-polig)
2 x Gehäuselüfteranschlüsse (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)
1 x Anschluss für Optionales-Gehäuse-/Wasserpumpenlüfter (4-polig)

* Der Optionales-Gehäuse-/Wasserpumpenlüfter unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 1,5 A (18 W).

* CHA_FAN1 und CHA_FAN2 können automatisch erkennen, ob ein 3- oder 4-poliger Lüfter verwendet wird.

1 x 24-poliger ATX-Netzanschluss (hochdichter Netzanschluss).
1 x 8-poliger 12-V-Netzanschluss (hochdichter Netzanschluss)
1 x Audioanschluss an Frontblende
1 x Thunderbolt Erweiterungskartenanschluss (5-polig)
1 x Thunderbolt Erweiterungskartenanschluss (10-polig)

* Es wird nur eine Thunderbolt-AIC-Karte unterstützt

3 x USB-2.0-Stiftleiste (unterstützen 6 USB-2.0-Ports) (Intel® Z270) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

1 x USB-3.0-Stiftleiste (unterstützt 2 USB-3.0-Ports) (Intel® Z270) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

1 x USB-3.0-Stiftleiste (unterstützt 2 USB-3.0-Ports) (AS-Media ASM1074-Hub) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

BIOS-Funk- tion

2 x AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer Benutzerschnittstellen (1 x Haupt-BIOS und 1 x Ausfall-BIOS)

Unterstützt UEFI-Technologie (zuverlässige Sicherung) ACPI 6.0-konforme Aufweckereignisse SMBIOS 2.7-Unterstützung

CPU, GT_CPU, DRAM, VPP, PCH 1,0V, VCCIO, VCCST, VCCSA, VCCPLL Mehrfachspannungsanpassung

Hard- wareüberwa- chung

CPU- / Gehäuse- / Optionale-CPU-/Wasserpumpen- / Optionales-Gehäuse-/Wasserpumpen-Temperaturerkennung

CPU- / Gehäuse- / Optionale-CPU-/Wasserpumpen- / Optionales-Gehäuse-/Wasserpumpen-Lüftertachometer Lautloser CPU- / Gehäuse- / Optionale-CPU-/Wasserpumpen- / Optionales-Gehäuse-/Wasserpumpenlüfter (automatische Anpassung der Gehäuselüftergeschwindigkeit durch CPU-Temperatur)

CPU- / Gehäuse- / Optionale-CPU-/Wasserpumpen- / Optionales-Gehäuse-/Wasserpumpen-Mehrfachgeschwindigkeitssteuerung

Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore, DRAM, VPP, PCH 1,0V, VCCSA, VCCST

Betriebssystem

Microsoft ^® Windows ^® 10, 64 Bit (nur bei Intel ^® -Prozessor der 7. Generation)

Microsoft ^® Windows ^® 10, 64 Bit / 8.1, 64 Bit / 7, 32 Bit / 7, 64 Bit (nur bei Intel ^® -Prozessor der 6. Generation)

* Zur Installation des Windows® 7-Betriebssystems wird ein modifiziertes Installationslaufwerk mit xHCI-Treibern in der ISO-Datei benötigt. Detaillierte Anweisungen finden Sie auf Seite 179.
* Einzelheiten zum aktualisierten Windows® 10-Treiber entnehmen Sie bitte der ASRock-Webseite: http://www.asrock.com

Zertifizierungen

ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

* Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

Short

Open

CMOS-löschen-Jumper (CLRMOS1)

(siehe S. 1, Nr. 25)

CMOS löschenStandard

CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S. 1, Nr. 14)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Betrieb-LED- und Lautsprecher-Stiftleiste (7-polig, SPK_PLED1) (siehe S. 1, Nr. 15)

Bitte verbinden Sie die Betrieb-LED des Gehäuses und den Gehäuselautsprecher mit dieser Stiftleiste.

Diese acht SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsges chwindigkeit bis 6,0 Gb/s.

SATA3_A1 SATA3_4 SATA3_A2 SATA3_5

* M2_1, SATA3_0 und SATA3_1 nutzen Lanes gemeinsam. Wenn einer von ihnen benutzt wird, werden die anderen deaktiviert.

* M2_2, SATA3_4 und SATA3_5 nutzen Lanes gemeinsam. Wenn einer von ihnen benutzt wird, werden die anderen deaktiviert.

*Nutzen Sie zum Minimieren der Startzeit Intel® Z270-SATA-Ports (SATA3_0) für Ihre bootfähigen Geräte.

USB 2.0-Stiftleisten

(9-polig, USB_1_2)

(siehe S. 1, Nr. 19)

(9-polig, USB_3_4)

(siehe S. 1, Nr. 20)

(9-polig, USB_5_6)

(siehe S. 1, Nr. 21)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Es gibt drei Stiftleisten an diesem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen.

USB 3.0-Stiftleiste

(19-polig, USB3_5_6)

(siehe S. 1, Nr. 9)

(19-polig, USB3_7_8)

(siehe S. 1, Nr. 7)

VbusVbus Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

Neben vier USB 3.0-Ports an der E/A-Blende befinden sich zwei Stiftleisten an diesem Motherboard. Jede USB 3.0-Stiftleiste kann zwei Ports unterstützen.

Audiostiftleiste

(Frontblende)

(9-polig, HD_AUDIO1)

(siehe S. 1, Nr. 26)

GND PRESENCE# MIC_RET OUT_RET 1 OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an.

Gehäuselüfteranschlüsse

(4-polig, CHA_FAN1)

(siehe S. 1, Nr. 27)

FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE GND

Bitte verbinden Sie die Lüfterkabel mit den

Lüfteranschlüssen; der schwarze Draht gehört zum Erdungskontakt.

(4-polig, CHA_FAN2)

(siehe S. 1, Nr. 8)

Optionales-Gehäuse-/Wasserpumpen-Lüfteranschluss (4-polig, CHA_FAN3/W_PUMP) (siehe S. 1, Nr. 16)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTR OL 1 2 3 4

Dieses Motherboard bietet zwei 4-polige Wasserkühlung-Gehäuselüfteranschlüsse. Falls Sie einen 3-poligen Gehäuse-Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

CPU-Lüfteranschluss (4-polig, CPU_FAN1) (siehe S. 1, Nr. 2)

FAN_SPEED_CONTROL CPU_FAN_SPEED FAN_VOLTAGE GND 1 2 3 4

Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

Optionale-CPU-/Wasserpumpen-Lüfteranschluss (4-polig, CPU_OPT/W_PUMP) (siehe S. 1, Nr. 3)

Dieses Motherboard bietet einen 4-poligen Wasserkühlung-CPU-Lüfteranschluss. Falls Sie einen 3-poligen CPU-Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 6)

Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.

ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, Nr. 1)

Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.

Thunderbolt-

Erweiterungskartenanschlüsse

(5-polig, TB1)

(siehe S. 1, Nr. 23)

(10-polig, TB2)

(siehe S. 1, Nr. 22)

DUMMY I2C_DATA I2C_CLOCK IRQ GND 1 GND SLP_S4# SLP_S3# PLUG_EVENT FRC_PWR

Bitte verbinden Sie eine Thunderbolt ^TM -

Erweiterungskarte über das GPIO-Kabel mit diesem Thunderbolt-AIC-Anschluss.

*Bitte installieren Sie die Thunderbolt™-AIC-Karte am PCIE6 (Standardsteckplatz).

*Es wird nur eine Thunderbolt-AIC-Karte an diesem Motherboard unterstützt.

Serieller-Port-Stiftleiste

(9-polig, COM1)

(siehe S. 1, Nr. 17)

Diese COM1-Stiftleiste unterstützt ein Modul für serielle Ports.

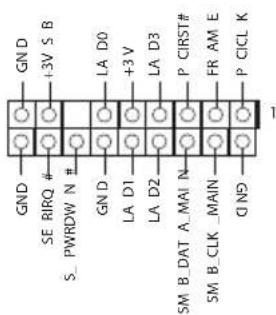

TPM-Stiftleiste

(17-polig, TPMS1)

(siehe S. 1, Nr. 18)

Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerk-sicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.

AURA RGB-LED-Stiftleiste

(4-polig, RGB_LED)

(siehe S. 1, Nr. 24)

AURA RGB-Stiftleiste dient dem Anschließen eines RGB-LED-Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteffekten ermöglicht.
