MANUAL DE USUARIO Z270 Extreme4 ASROCK

Gracias por comprar la placa base ASRock Z270 Extreme4, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especificaciones de la placa base y el software del BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modificaciones sin previo aviso. Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

Placa base ASRock Z270 Extreme4 (Factor de forma ATX)

Guía de instalación rápida de ASRock Z270 Extreme4

CD de soporte de ASRock Z270 Extreme4

1 x escudo panel I/O

4 x cables de datos Serie ATA (SATA) (Opcional)

1 x tarjeta ASRock SLI_HB_Bridge_2S (Opcional)

3 x tornillos para socket M.2 (Opcional)

1.2 Especificaciones

Plata-forma	Factor de forma ATX
CPU	Admite la familia de procesadores Intel® CoreTM i7/i5/i3/Pentium®/Celeron® (zócalo 1151) de la 7' y 6' generaciónDigi Power designDiseño de 10 fases de alimentaciónAdmite la tecnología Intel® Turbo Boost 2.0Compatible con CPU serie K desbloqueada de Intel®Compatible con overclocking de rango completo BCLK de ASRock
Conjunto de chips	Intel' Z270
Memoria	Tecnología de memoria DDR4 de doble canal4 x ranuras DIMM DDR4Admite memoria sin búfer DDR4 3866+(OC)*/3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2400**/2133 no ECC.* La frecuencia de memoria 3866+(OC) solamente se puede lograr cuando hay instalado un solo módulo de memoria (memoria de un solo canal).* Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/)** CPU Intel® de 7 ^a generación compatible con DDR4 2400 de forma nativa; CPU Intel® de 6 ^a generación compatible con DDR4 2133 mediante overclocking.Admite módulos de memoria UDIMM ECC (funcionamiento en modo no ECC)Capacidad máxima de memoria del sistema: 64GBAdmite Perfil de memoria extremo de Intel® (XMP) 2.0Contacto 15μ Gold en ranuras DIMM
Ranura de expansión	3 ranuras PCI Express 3.0 x16 (PCIE2/PCIE4/PCIE6:una a x16 (PCIE2); doble a x8 (PCIE2) / x8 (PCIE4); triple a x8 (PCIE2) / x8 (PCIE4) / x4 (PCIE6))** Admite unidad de estado sólido de NVMe como disco de arranque 3 x ranuras PCI Express 3.0 x1 (Flexible PCIe)Compatible con AMD Quad CrossFireXTM, 3-WayCrossFireXTM y CrossFireXTMCompatible con NVIDIA® Quad SLITM y SLITM1 x Zócalo M.2 (clave E), admite el tipo de módulo 2230 WiFi/BTContacto 15μGold en ranura VGA PCIe (PCIE2)

Gráficos

Intel® HD Graphics Built-in Visuals y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado. Admite Intel® HD Graphics Built-in Visuals: Intel® Quick Sync Video con AVC, MVC (S3D) y MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics Gen9 LP, DX11.3, DX12 Codificación y descodificación HWA: VP8, HEVC 8b, VP9, HEVC 10b (para CPU Intel® de la 7 generación) Codificación y descodificación HWA: VP8, HEVC 8b; codificación y descodificación GPU/SW: VP9, HEVC 10b (para CPU Intel® de la 6 generación) Memoria máxima compartida de 1024MB

* El tamaño de memoria compartida máxima puede variar en función de los sistemas operativos.

Tres opciones de salida de gráficos: D-Sub, DVI-D y HDMI Compatible con tres monitores

Admite la tecnología HDMI con una resolución máxima de 4K x 2K (4096x2160) a 24Hz / (3840x2160) a 30Hz

Compatible con DVI-D con máxima resolución hasta 1920x1200 @ 60Hz

Admite D-Sub con una resolución máxima de 1920x1200 a 60 Hz

Admite Sincronización automática entre audio y vídeo, color profundo (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con puerto HDMI (se necesita un monitor compatible con HDMI)

Compatible con función HDCP con puertos DVI-D y HDMI

Compatible con reproducción Blu-ray (BD) Full HD de 1080p con puertos DVI-D y HDMI

Audio

7.1 Audio CH HD con Protección de contenido (Realtek ALC1220 Audio Codec)

Compatible con audio Blu-ray Premium

Compatible con protección por sobretensión (protección total contra picos de ASRock)

Compatible con Purity Sound ^TM 4

• Tapas de audio Nichion de la serie Fine Gold
• 120dB SNR DAC con amplificador diferencial
• Amplificador de auriculares de alta calidad TI* NE5532 para conector de audio en el panel frontal (admite auriculares de hasta 600 ohmios)

- Entrada de alimentación pura

- Tecnología Direct Drive

- Protección de aislamiento PCB (circuito impreso)

• Detección de impedancia en el puerto de salida delantero
• Capas PCB individuales para canal de audio D/I
• LED RGB AURA
  Compatible con DTS Connect

LAN

Gigabit LAN 10/100/1000 Mb/s Giga PHY Intel® I219V Admite la función Reactivación de LAN Admite protección contra rayos y ESD (protección total contra picos ASRock) Admite Ethernet 802.3az de eficiencia energética Admite PXE

E/S en panel posterior

2 x Puertos de antenna 1 x puerto de ratón/teclado PS/2 1 x puerto D-Sub 1 x puerto DVI-D 1 x puerto HDMI 1 puerto de salida SPDIF óptica 1 x Puerto USB 3.1 Tipo A Port (10 Gb/s) (ASMedia ASM2142) (admite protección ESD (protección total contra picos)) 1 x Puerto USB 3.1 Tipo C (10 Gb/s) (ASMedia ASM2142) (admite protección ESD (protección total contra picos)) 4 puertos USB 3.0 (Intel® Z270) (compatible con protección contra electricidad estática (protección ASRock Full Spike)) 1 x puerto LAN RJ-45 con LED (LED DE ACTIVIDAD/ENLACE y LED DE VELOCIDAD) Conector de audio HD: Altavoz trasero / Central / Graves / Entrada de línea / Altavoz frontal / Micrófono

Almacenamiento

6 x Conectores SATA3 de 6,0 Gb/s, compatibilidad con RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 15 e Intel Smart Response Technology), NCQ, AHCI y conexión en caliente 2 x Conectores SATA3 de 6,0 Gb/s de ASMedia ASM1061, compatibilidad con las funciones NCQ, AHCI y "Conexión en caliente" M2_1, SATA3_0 y SATA3_1 comparten carriles. Si cualquiera ellos está en uso, los otros se deshabilitan. M2_2, SATA3_4 y SATA3_5 comparten carriles. Si cualquiera ellos está en uso, los otros se deshabilitan. 1 x Zócalo Ultra M.2 (M2_1) que admite el módulo SATA3 6,0 Gb/s M.2 de tipo 2230/2242/2260/2280 y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s)**

1 x Zócalo Ultra M.2 (M2_2) que admite el módulo SATA3

6,0 Gb/s M.2 de tipo 2230/2242/2260/2280/22110 y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s) ^**

** Compatible con la tecnología Optane™ de Intel*

** Admite unidad de estado sólido de NVMe como disco de arranque

** Admite el kit U.2 de ASRock

Conector

1 x Base de conexiones de puerto COM

1 x Conector TPM

1 x LED de alimentación y base de conexiones para el alta- voz

1 x Cabezal de indicador LED RGB AURA

1 x Conector (4 contactos) para el ventilador de la CPU

* El conector para ventilador de la CPU admite ventilador de la CPU con una potencia de ventilador de 1 A (12 W) máxima.

1 x Conector (4 contactos) para el ventilador de la bomba de agua/opcional de la CPU

2 x Conectores (4 contactos) para el ventilador del chasis (control de velocidad de ventilador inteligente)

1 x Conector (4 contactos) para el ventilador de la bomba de agua/opcional del chasis

* El ventilador de la bomba de agua/opcional del chasis admite ventilador del disipador por agua con una potencia de ventilador máxima de 1,5 A (18 W).

* CHA_FAN1 y CHA_FAN2 se pueden detectar automáticamente si se usa el ventilador de 3 o 4 pines.

1 x Conector de alimentación de 24 contactos y ATX (conector de alimentación de alta densidad)

1 Conector de alimentación de 8 pines y 12V (conector de alimentación de alta densidad)

1 x Conector de audio en el panel frontal

1 conector Thunderbolt AIC (5 pines)

1 conector Thunderbolt AIC (10 pines)

* Solamente se admite una tarjeta AIC Thunderbolt

3 x Bases de conexiones USB 2.0 (admite 6 puertos USB 2.0) (Intel® Z270). Admite protección contra ESD (protección total contra picos ASRock)

1 x Base de conexiones USB 3.0 (admite 2 puertos USB 3.0) (Intel® Z270). Admite protección contra ESD (protección total contra picos ASRock)

1 x Base de conexiones USB 3.0 (admite 2 puertos USB 3.0) (concentrador ASMedia ASM1074). Admite protección contra ESD (protección total contra picos ASRock)

Función del BIOS

2 x BIOS legal UEFI AMI de con compatibilidad para GUI en varios idiomas (1 x BIOS principal y 1 x BIOS de respaldo) Compatible con tecnología UEFI de copia de seguridad segura Eventos de reactivación compatibles con ACPI 6,0 Admite SMBIOS 2.7 Varios ajustes de voltaje de CPU, GT_CPU, DRAM, VPPM, PCH 1,0V, VCCIO, VCCST, VCCSA y VCCPLL

Monitor de hardware

CPU / Chasis / Bomba de agua/opcional de la CPU / Detec- ción de la temperatura de la bomba de agua /opcional del chasis CPU / Chasis / Bomba de agua/opcional de la CPU / Tacómet- ro del ventilador de la bomba de agua/opcional del chasis CPU / Chasis / Bomba de agua/opcional de la CPU / Ven- tilador silencioso de la bomba de agua/opcional del chasis (ajuste automático de la velocidad del ventilador del chasis por temperatura de la CPU) CPU / Chasis / Bomba de agua/opcional de la CPU / Control de varias velocidades del ventilador de la bomba de agua/op- cional del chasis Supervisión del voltaje: +12V, +5V, +3,3V, CPU Vcore, DRAM, VPP, PCH 1,0V, VCCSA, VCCST

so

Microsoft® Windows® 10 64 bits (para CPU Intel® de la 7) Microsoft® Windows® 10 64 bits / 8.1 64 bits / 7 32 bits / 7 64 bits (para CPU Intel® de la 6ª generación)

* Para instalar el sistema operativo Windows® 7, se necesita un disco de instalación modificado con los controladores xHCI empaquetados en el archivo ISO. Consulte la página 179 para obtener información más detallada. * Para obtener el controlador actualizado para Windows® 10, visite el sitio Web desde ASRock para obtener detalles: http://www.asrock.com

Certifica- ciones

FCC, CE, WHQL, RCM y BSMI Preparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP)

* Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento de la velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de aumento de velocidad liberada o utilizando las herramientas de aumento de velocidad de otros fabricantes. El aumento de la velocidad puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y usted debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el aumento de la velocidad del reloj.

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda "Corto". Si no coloca la tapa de puente en los pines, el puente queda "Abierto". La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son "Cortos" cuando se coloca una tapa de puente en estos 2 pines.

Short

Open

Puente de borrado de CMOS

(CLRMOS1)

(consulte la pág.1, N° 25)

Borrado de CMOSPredeterminado

CLRMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice un tapa de puente para acortar el pin2 y el pin3 en el CLRMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado el BIOS. Si necesita borrar el CMOS cuando acabe de actualizar el BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perfil de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS.

1,4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

Cabezal del panel del sistema

(PANEL1 de 9 pines)

(consulte la pág.1, N.º 14)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los pines como se indica a continuación.

Cerciórese de cuáles son los pines positivos y los negativos antes de conectar los cables.

PWRBTN (Interruptor de alimentación):

Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo):

Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los pines coinciden correctamente.

LED de alimentación y base de conexiones para la altavoz (SPK_PLED1 de 7 contactos) (consulte la pág.1, N° 15)

Conecte el LED de alimentación del chasis y el altavoz del chasis a esta base de conexiones.

Conectores Serie ATA3 (SATA3_4_5: consulte la pág.1, N.º 10) (SATA3_2_3: consulte la pág.1, N.º 11) (SATA3_0_1: consulte la pág.1, N.º 12) (SATA3_A1_A2: consulte la pág.1, N.º 13)

SATA3_0 SATA3_1 SATA3_2SATA3_3SATA3_1

Estos ocho conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s.

SATA3_A1 SATA3_4 SATA3_A2 SATA3_5

* M2_1, SATA3_0 y SATA3_1 comparten carriles. Si cualquiera de ellos está en uso, los otros se deshabilitan. * M2_2, SATA3_4 y SATA3_5 comparten carriles. Si cualquiera de ellos está en uso, los otros se deshabilitan. *Para minimizar el tiempo de arranque, use los puertos SATA de Intel® Z270 (SATA3_0) para los dispositivos de arranque.

Cabezales USB 2.0 (USB_1_2 de 9 contactos) (consulte la pág.1, N° 19) (USB_3_4 de 9 pines) (consulte la pág.1, N° 20) (USB_5_6 de 9 pines) (consulte la pág.1, N° 21)

USB PWR P- P+ GND DUMMY 1 P- P+ GND USB PWR

Hay dos bases de conexiones en esta placa base. Cada cabezal USB 2.0 admite dos puertos.

Cabezal USB 3.0 (USB3_5_6 de 19 pines) (consulte la pág.1, N° 9) (USB3_7_8 de 19 contactos) (consulte la pág.1, N° 7)

VbusVbus Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX+ GND IntA_PB_D- IntA_PB_D+ Dummy 1

Además de cuatro puertos USB 3.0 en el panel I/O, esta placa base contiene dos cabezales. Cada cabezal USB 3.0 admite dos puertos.

Cabezal de audio del panel frontal (HD_AUDIO1 de 9 pines) (consulte la pág.1, N° 26)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE MIC2_R MIC2_L

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación:
   A. Conecte Mic_IN (MIC) a MIC2_L.
   B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
   C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
   D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97.
   E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (FrontMic) en el panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).

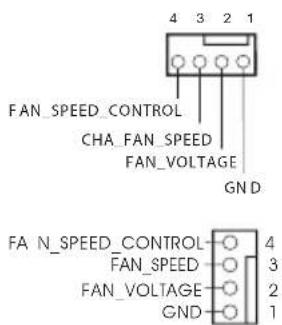

Conectores para el ventilador del chasis (CHA_FAN1 de 4 pines) (consulte la pág.1, N.º 27)

(CHA_FAN2 de 4 pines) (consulte la pág.1, N.º 8)

4 3 2 1 FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE GND FAN_SPEED_CONTROL FAN_SPEED FAN_VOLTAGE GND

Conecte los cables del ventilador a los conectores del ventilador y haga coincidir el cable negro con el pin de conexión a tierra.

Conector del ventilador de la bomba de agua/opcional del chasis (CHA_FAN3/W_PUMPde 4 contactos) (consulte la pág.1, N.º 16)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTR OL 1 2 3 4

Esta placa base proporciona dos conectores de ventilador del chasis de refrigeración por agua de 4 contactos. Si tiene pensando conectar un ventilador de refrigeración por agua del chasis de 3 contactos, conéctelo al pin 1-3.

Conector del ventilador de la CPU (CPU_FAN1 de 4 pines) (consulte la pág.1, N.º 2)

FAN_SPEED_CONTROL CPU_FAN_SPEED FAN_VOLTAGE GND 1 2 3 4

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 pines. Si tiene pensando conectar un ventilador de CPU de 3 pines, conéctelo al Pin 1-3.

Conector del ventilador de la bomba de agua/opcional de la CPU (CPU_OPT/W_PUMP de 4 contactos) (consulte la pág.1, N.º 3)

FAN_SPEED_CONTROL CPU_FAN_SPEED FAN_VOLTAGE GND

Esta placa base proporciona un conector de ventilador de CPU de refrigeración por agua de 4 contactos. Si tiene pensando conectar un ventilador de disipador por agua de CPU de 3 pines, conéctelo al pin 1-3.

Conector de alimentación ATX (ATXPWR1 de 24 pines) (consulte la pág.1, N° 6)

Esta placa base contiene un conector de alimentación ATX de 24 pines. Para utilizar una toma de alimentación ATX de 20 pines, conéctela en los Pines del 1 al 13.

Conector de alimentación ATX de 12V (ATX12V1 de 8 pines) (consulte la pág.1, N° 1)

Esta placa base contiene un conector de alimentación ATX de 12V y 8 pines. Para utilizar una toma de alimentación ATX de 4 pines, conéctela en los Pines del 1 al 5.

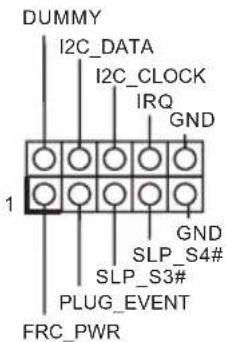

Conectores Thunderbolt AIC

(TB1 de 5 pines)

(consulte la pág.1, N° 23)

(TB2 de 10 pines)

(consulte la pág.1, N° 22)

DUMMY I2C_DATA I2C_CLOCK IRQ GND 1 GND SLP_S4# SLP_S3# PLUG_EVENT FRC_PWR

Enchufe una tarjeta complementaria (AIC)

Thunderbolt™ al conector Thunderbolt AIC a través del cable GPIO.

*Instale la tarjeta Thunderbolt™ AIC a PCIE6 (ranura predeterminada).

* Solamente se admite una tarjeta AIC Thunderbolt en esta placa base.

Cabezal de puerto serie (COM1 de 9 pines)

(consulte la pág.1, N° 17)

Este cabezal COM1 admite un módulo de puerto serie.

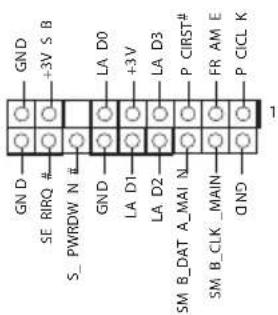

Cabezal TPM

(TPMS1 de 17 pines)

(consulte la pág.1, N° 18)

GND +3V S B SE RIRQ # S_ PWRDW N # GND LA D0 +3V LA D1 LA D2 LA D3 P CIRST# FR AM E P CIC L K SM_B_DAT A_MA1 N SM_B_CLK MAIN GND 1

Este conector es compatible con el sistema Módulo de Plataforma Segura (TPM, en inglés), que puede almacenar de forma segura claves, certificados digitales, contraseña y datos. Un sistema TPM también ayuda a aumentar la seguridad en la red, protege las identidades digitales y garantiza la integridad de la plataforma.

Cabezal de LED RGB AURA

(RGB_LED de 4 pines)

(consulte la pág.1, N° 24)

El cabezal RGB AURA se utiliza para conectar el alargador de LED RGB que permite a los usuarios elegir entre varios efectos de iluminación de LED.
