MANUAL DE UTILIZADOR Z270 Extreme4 ASROCK

Obrigado por adquirir a placa mãe ASRock Z270 Extreme4, uma confiável placa mãe ASRock produzida sob rigoroso controle de qualidade consistente. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.

Como as especificações da placa-mãe e do software do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio. Caso ocorram modificações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.

1.1 Conteúdo da embalagem

Placa Mãe ASRock Z270 Extreme4 (Fator de Forma ATX)

Guia de Instalação Rápida da ASRock Z270 Extreme4

CD de Suporte da ASRock Z270 Extreme4

1 x Painel de E/S

4 x Cabos de dados Serial ATA (SATA) (Opcional)

1 x Placa ASRock SLI_HB_Bridge_2S (Opcional)

CPU Suporta Processadores 7 e 6 Geração Intel® Core™ i7/i5/i3/Pentium®/Celeron® (Soquete 1151) Digi Power design Design com 10 fases de alimentação Suporta a tecnologia Intel® Turbo Boost 2.0 Suporta CPU desbloqueado da série K da Intel® Suporta Overclocking total ASRock BCLK

Chipset Intel ^® Z270

Memória Tecnologia de memória DDR4 de dois canais 4 x Slots DIMM DDR4 Suporta memória DDR4 3866+(OC)*/3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800(OC)/2400**/2133, não ECC, sem memória intermediária

* A frequência de memória 3866+(OC) pode apenas ser conseguida com um módulo único de memória sendo instalado (Módulo único de memória).

* Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/)

** 7 ^1 Ger Intel ^® CPU suporta DDR4 2400 originalmente; 6 ^1 Ger Intel ^® CPU suporta DDR4 2133 por overclocking.

Suporta módulos de memória ECC UDIMM (opera em modo não-ECC) Capacidade máxima da memória do sistema: 64GB Suporta Extreme Memory Profile (XMP) 2.0 da Intel® Contato em Ouro 15μ nos slots DIMM

Slot de expansão 3 x Slots PCI Express 3.0 x16 (PCIE2/PCIE4/PCIE6:único em x16 (PCIE2); duplo em x8 (PCIE2) / x8 (PCIE4); triplo em x8 (PCIE2) / x8 (PCIE4) / x4 (PCIE6))*

* Suporta NVMe SSD nos discos de inicialização 3 x Slots PCI Express 3.0 x1 (Flexible PCIe) Suporta AMD Quad CrossFireX™, 3-Way CrossFireX™ e CrossFireX™ Suporta Quad SLI™ e SLI™ da NVIDIA® 1 x soquete M.2 (Chave E), suporta Módulo tipo 2230 WiFi/BT Contato em Ouro 15μ no Slot PCIe VGA (PCIE2)

Gráficos

Os gráficos incorporados Intel ^® HD e as saídas VGA só podem ser suportados com processadores com GPU integrada.

Suporta gráficos incorporados Intel® HD: Intel® Quick Sync Video com AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Tecnologia Intel® Clear Video HD, Intel® Insider™, Gráficos Intel® HD

Gen9 LP, DX11.3, DX12

Codificador/decodificador HWA: VP8, HEVC 8b, VP9, HEVC 10b (Para 7'Ger Intel" CPU)

Memória compartilhada máxima de 1024MB

* O tamanho da memória compartilhada máxima pode variar de diferentes sistemas operacionais.

Três opções de saída de gráficos: D-Sub, DVI-D e HDMI

Suporta configuração com três monitores

Suporta HDMI com resolução máx. até 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz

Suporta DVI-D com resolução máxima de até 1920x1200 @ 60Hz

Suporta D-Sub com resolução máxima de até 1920x1200 @ 60Hz

Suporta Auto sincronização labial, Deep Color (12bpc),

xvYCC e HBR (High Bit Rate Audio) com porta HDMI (É necessário um monitor compatível com HDMI)

Suporta HDCP com Portas DVI-D e HDMI

Suporta reprodução Full HD 1080p Blu-ray (BD) com Portas DVI-D e HDMI

Áudio

Áudio HD de 7.1 canais com proteção de conteúdo (Codec de áudio Realtek ALC1220)

Suporte áudio Blu-ray superior

Suporta proteção contra sobretensão (Proteção Total Contra Picos ASRock)

Suporta Purity Sound ^TM 4

- Capacitor de Áudio Série Ouro Fino Nichicon

- 120dB SNR DAC com amplificador diferencial

- Fone de Ouvido TI° NE5532 Premium para - Conector de Áudio do Painel frontal (suporta fones de ouvido de até 600 Ohms)

- Ligação Pura

• Tecnologia de drive direto
• Blindagem de isolamento PCB
• Sensor de Impedância na Saída da Porta Dianteira
• Camadas de PCB individuais por canal de áudio R/L
• LED RGB AURA
  Suporta a tecnologia DTS Connect

LAN

LAN Gigabit a 10/100/1000 Mb/s

Giga PHY Intel ^® I219V

Suporta Wake-On-LAN

Suporta Proteção contra Relâmpago/ESD (Proteção Total Contra Picos ASRock)

Suporta Energy Efficient Ethernet 802.3az

Suporta PXE

E/S do

2 x Portas de Antena

painel pos- terior

1 x Porta PS/2 para mouse/teclado

1 x Porta D-Sub

1 x Porta DVI-D

1 x Porta HDMI

1 x Porta de saída SPDIF ótica

1 x Porta USB 3.1 Tipo A (10 Gb/s) (ASMedia ASM2142)

(Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

1 x Porta USB 3.1 Tipo C (10 Gb/s) (ASMedia ASM2142)

(Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

4 x Portas USB 3.0 (Intel® Z270) (Suporta Proteção ESD

(Proteção Total Contra Picos ASRock))

1 x Porta LAN RJ-45 com LED (LED ACT/LINK e LED DE VELOCIDADE)

Fichas de áudio HD: Alto-falante posterior / Central / Graves / Entrada de linha / Alto-falante frontal / Microfone

Armazena- mento

6 x Conectores SATA3 6,0 Gb/s, suporte RAID (RAID 0, RAID 1, RAID 5, RAID 10, Tecnologia de Armazenamento Rápido Intel® 15 e Tecnologia de Resposta Inteligente Intel), NCQ, AHCI e Conexão a Quente*

2 x Conectores SATA3 6,0 Gb/s ASMedia ASM1061, suporte NCQ, AHCI, Conector a Quente

* M2_1, SATA3_0 e SATA3_1 compartilham vias. Se qualquer um deles estiver em uso, os outros serão desativados.
* M2_2, SATA3_4 e SATA3_5 compartilham vias. Se qualquer um deles estiver em uso, os outros serão desativados.
1 x Soquete Ultra M.2 (M2_1), suporta módulo M.2 SATA3 6,0 Gb/s tipo 2230/2242/2260/2280 e módulo M.2 PCI Express até Gen3 x4 (32 Gb/s) ^**
1 x Soquete Ultra M.2 (M2_2), Suporta módulo M. 2 SATA3 6,0 Gb/s tipo 2230/2242/2260/2280/22110 e módulo M.2 PCI Express até Gen3 x4 (32 Gb/s)**
** Suporta a tecnologia Intel® Optane™
** Suporta NVMe SSD como discos de inicialização
** Suporta Kit ASRock U.2

Conector

1 x Suporte porta COM

1 x Plataforma TPM

1 x LED de alimentação e Cabeçote de Autofalante

1 x Cabeçote de LED RGB AURA

1 x Conector de Ventoinha de CPU (4 pinos)

* O Conector do Ventilador de CPU suporta o ventilador de CPU de alimentação máxima 1A do ventilador (12W).

* O Ventilador de Chassi Opcional/Ventilador da Bomba de Água suporta o ventilador de refrigerador a água de 1,5A máximo (18W) potência do ventilador.

* CHA_FAN1 e CHA_FAN2 podem detectar automaticamente se ventoinha de 3 pinos ou 4 pinos está em uso.

1 x Conector de energia 24-pinos ATX (Conector de energia de alta densidade)

1 x Conector de energia 8-pinos 12V (Conector de energia de alta densidade)

1 x Conector de áudio do painel frontal

1 x Conector Thunderbolt AIC (5 pinos)

1 x Conector Thunderbolt AIC (10 pinos)

* Apenas um Cartão Thunderbolt AIC é suportado

3 x Plataformas USB 2.0 (Suporta 6 portas USB 2.0) (Intel® Z270) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock)) 1 x Plataforma USB 3.0 (Suporta 2 portas USB 3.0) (Intel® Z270) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock)) 1 x Plataformas USB 3.0 (Suporta 2 portas USB 3.0) (ASMedia ASM1074 núcleo) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock))

Funções da BIOS

2 x BIOS UEFI oficial da AMI de com suporte de interface multilíngue (1 x BIOS principal e 1 x BIOS de reserva) Suporta a tecnologia Secure Backup UEFI ACPI 6.0 compatível com eventos de despertar Suporte SMBIOS 2.7 CPU, GT_CPU, DRAM, VPP, PCH 1.0V, VCCIO, VCCST, VCCSA, VCCPLL Multi ajuste de tensão

Monitor de hardware

CPU / Chassis / Bomba de água/CPU opcional / Chassi opcional / Sensores de temperatura da bomba de água. CPU / Chassis / Bomba de água/CPU opcional / Chassi opcional / Tacômetro da ventoinha do bomba de água. CPU / Chassis / CPU Opcional/Bomba de água / Chassis Opcional/Ventoinha silenciosa da Bomba de água (Auto ajusta velocidade da ventoinha do chassi pela temperatura da CPU) CPU / Chassis / Bomba de água/CPU opcional / Chassi opcional / Controle multi-velocidade da ventoinha do bomba de água. Monitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore, DRAM, VPP, PCH 1.0V, VCCSA, VCCST

so

Microsoft® Windows® 10 64-bit (Para 7 ^a Ger Intel® CPU) Microsoft® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit (Para 6 ^a Ger Intel® CPU)

Para instalar o SO Windows 7, um disco de instalação modifica- com condutores xHCI no arquivo ISO é necessário. Consulte a gina 179 para a operação mais detalhada.

Para o driver atualizado do Windows® 10, por favor, visite o bsite da ASRock para mais detalhes: http://www.asrock.com

Certificações

FCC, CE, WHQL, RCM, BSMI Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP)

* Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com

Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking.

1.3 Configuração dos jumpers

A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem mostra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos.

Short

Open

CLRMOS1 permite que você limpe os dados do CMOS. Para apagar e reinicializar os parâmetros do sistema nos valores predefinidos, desligue o computador e desplugue a tomada da alimentação. Depois de aguardar 15 segundos, use uma capa de jumper para fazer curto do pino 2 e do pino3 no CLRMOS1 por 5 segundos. No entanto, não apague o CMOS logo após ter realizado a atualização da BIOS. Se você precisar apagar o CMOS logo após ter terminado uma atualização da BIOS, deverá primeiro iniciar o sistema e voltar a encerrá-lo antes de apagar o CMOS. Por favor, observe que a senha, data, hora e perfil padrão do usuário serão apagados só se a bateria CMOS for removida.

1.4 Suportes e conectores onboard

Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.

Suporte do painel de sistema

Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos.

PWRBTN (Botão de alimentação):

Conecte o botão de alimentação no painel frontal do chassi. Você pode configurar a forma para desligar o seu sistema através do botão de alimentação.

RESET (Botão de reinicialização):

Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicialização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal.

PLED (LED de alimentação do sistema):

Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED ficará acesso quando o sistema estiver em funcionamento. O LED ficará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED ficará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5).

HDLED (LED de atividade do disco rígido):

Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED ficará aceso quando o disco rígido estiver lendo ou registrando dados.

O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módulo de painel frontal do chassi a este conector, certifique-se de que os fios e os pinos correspondem de forma correta.

LED de alimentação e Cabeçote de Autofalante (SPK_PLED1 7 pinos) (ver p.1, N.º 15)

Conecte o LED de alimentação do chassi e o autofalante do chassi a este cabeçote.

Conectores série ATA3

(SATA3_4_5:

ver p.1, N.° 10)

(SATA3_2_3:

ver p.1, N. 11)

(SATA3_0_1:

ver p.1, N.° 12)

(SATA3_A1_A2:

ver p.1, N.° 13)

SATA3_2SATA3_0 SATA3_3SATA3_1

Estes oito conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s.

SATA3_A1 SATA3_4 SATA3_A2 SATA3_5

* M2_1, SATA3_0 e SATA3_1 compartilham vias. Se qualquer um deles estiver em uso, os outros serão desativados. * M2_2, SATA3_4 e SATA3_5 compartilham vias. Se qualquer um deles estiver em uso, os outros serão desativados. * Para minimizar o tempo de inicialização, use portas Intel® Z270 SATA (SATA3_0) para os seus dispositivos inicializáveis.

Suportes USB 2.0

(USB_1_2 de 9 pinos)

(ver p.l, N.° 19)

(USB_3_4 de 9 pinos)

(ver p.1, N.° 20)

(USB_5_6 de 9 pinos)

(ver p.1, N.° 21)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Há três cabeçotes nesta placa-mãe. Cada suporte USB 2.,0 pode suportar duas portas.

Suporte USB 3.0

(USB3_5_6 de 19 pinos)

(ver p.1, N.° 9)

(USB3_7_8 19 pinos)

(ver p.1, N.° 7)

Além das quatro portas USB 3.,0 no painel de E/S, existem dois suportes nesta placa principal. Cada suporte USB 3.0 pode suportar duas portas.

Suporte de áudio do painel frontal

(HD_AUDIO1 de 9 pinos)

(ver p.1, N.° 26)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE MIC2_R MIC2_L

Este suporte destina-se à conexão dos dispositivos de áudio no painel de áudio frontal.

1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC'97, instale-o no terminal de áudio do painel frontal de acordo com os passos abaixo:

A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligálos ao painel de áudio AC'97.
E. Para ativar o microfone frontal, vá à guia "Microfone Frontal" no painel de controle Realtek e ajuste o "Volume de gravação".

Conectores da Ventoinha do Chassi

(CHA_FAN1 de 4 pinos)

(ver p.l, N.° 27)

FAN_SPEED_CONTROL CHA_FAN_SPEED FAN_VOLTAGE GND

Por favor, conecte os cabos do ventilador aos conectores do ventilador e corresponda o fio preto no pino terra.

(CHA_FAN2 de 4 pinos)

(ver p.1, N.° 8)

Chassis Opcional / Conector da ventoinha de bomba de água (4-pinos CHA_FAN3/W_ PUMP) (ver p.1, N.º 16)

GND FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTR OL 1 2 3 4

Esta placa mãe fornece conectores de ventilador do chassis de refrigeração a água de 4 pinos. Se você pretende conectar um ventilador de refrigeração a água de chassis de 3 pinos, por favor, conecte-o ao Pino 1-3.

Conector da Ventoinha da CPU (CPU_FAN1 de 4 pinos) (ver p.1, N.° 2)

FAN_SPEED_CONTROL CPU_FAN_SPEED FAN_VOLTAGE GND 1 2 3 4

Esta placa mãe inclui um conector de ventilador da CPU (Ventilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.

Esta placa mãe inclui um conector de ventilador da CPU de refrigeração a água de 4 pinos. Se você pretende conectar um ventilador de refrigeração a água da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.

Conector de alimentação ATX (ATXPWR1 de 24 pinos) (ver p.1, N.º 6)

Esta placa-mãe inclui um conector de alimentação ATX de 24 pinos. Para utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13.

Conector de alimentação de 12V ATX (ATX12V1 de 8 pinos) (ver p.1, N.º 1)

Esta placa-mãe inclui um conector de alimentação de 12V ATX de 8 pinos. Para utilizar uma fonte de alimentação ATX de 4 pinos, introduza-a no Pino 1 e Pino 5.

Conectores Thunderbolt AIC

(5-pinos TB1)

(ver p.1, N.° 23)

(10-pinos TB2)

(ver p.1, N.° 22)

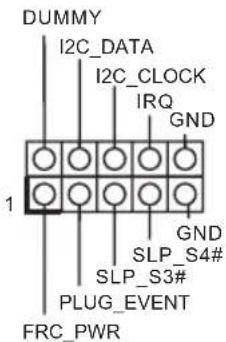

DUMMY I2C_DATA I2C_CLOCK IRQ GND 1 GND SLP_S4# SLP_S3# PLUG_EVENT FRC_PWR

Por favor, conecte uma placa adicional Thunderbolt™ (AIC) a este conector Thunderbolt AIC através do cabo GPIO.

* Por favor, instale o cartão Thunderbolt™ AIC para PCIE6 (slot padrão).

* Apenas um Cartão Thunderbolt AIC é suportado nesta placa-mãe.

Suporte da porta serial

(COM1 de 9 pinos)

(ver p.l, N.° 17)

Este suporte COM1 recebe um módulo da porta serial.

Suporte TPM

(TPMS1 de 17 pinos)

(ver p.1, N.° 18)

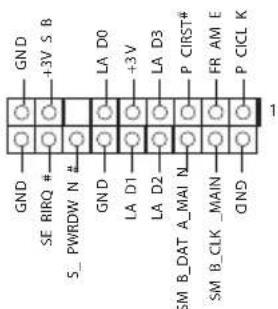

GND +3V S B SE RIRQ # S_ PWRDW N # GND LA D0 +3V LA D3 LA D1 LA D2 P CIRST# P CICL K SM_B_DAT A_MA1 N1 FR AM E SM_B_CLK MAIN GND 1

Este conector suporta um sistema com Módulo de Plataforma Confiável (TPM), que pode armazenar com segurança chaves, certificados digitais, senhas e dados. Um sistema TPM também ajuda a melhorar a segurança de rede, a proteger identidades digitais e a garantir a integridade da plataforma.

Cabeçote de LED RGB AURA

(RGB_LED de 4 pinos)

(ver p.1, N.° 24)

Cabeçote RGB é usado para conectar o cabo de extensão de LED RGB que permite aos usuários escolher entre vários efeitos de iluminação LED.
