Caractéristiques techniques	Détails
Format	Micro ATX
Socket	LGA 1151
Chipset	Intel Q370
Support de mémoire	DDR4, jusqu'à 64 Go
Slots PCI Express	1 x PCIe 3.0 x16, 2 x PCIe 3.0 x1
Ports USB	USB 3.1 Gen 2, USB 3.1 Gen 1, USB 2.0
Connectivité réseau	LAN 1 Gb/s
Audio	Codec audio HD, 7.1 canaux
Utilisation	Idéale pour les stations de travail et les systèmes d'entreprise
Maintenance	Vérifier régulièrement les mises à jour du BIOS
Sécurité	Support TPM 2.0 pour la sécurité des données
Informations générales	Compatible avec les processeurs Intel de 8ème et 9ème génération

FOIRE AUX QUESTIONS - Q370M vPro ASROCK

Comment installer la carte mère ASROCK Q370M vPro dans un boîtier ?

Assurez-vous que votre boîtier est compatible avec les dimensions de la carte mère. Placez la carte mère sur les entretoises et vissez-la en utilisant des vis pour carte mère. Connectez les câbles d'alimentation et les câbles des périphériques.

Quels types de mémoire RAM sont compatibles avec la ASROCK Q370M vPro ?

La carte mère ASROCK Q370M vPro prend en charge la mémoire DDR4 jusqu'à 2400 MHz. Vérifiez la capacité maximale supportée selon votre processeur.

Comment mettre à jour le BIOS de la ASROCK Q370M vPro ?

Téléchargez la dernière version du BIOS depuis le site officiel d'ASROCK. Copiez le fichier sur une clé USB, redémarrez l'ordinateur et accédez à l'utilitaire de configuration du BIOS pour appliquer la mise à jour.

Que faire si la carte mère ne reconnaît pas le processeur ?

Vérifiez que le processeur est correctement installé dans le socket et que le levier est bien verrouillé. Assurez-vous également que la carte mère est compatible avec le modèle de processeur que vous utilisez.

Comment résoudre des problèmes de démarrage avec la ASROCK Q370M vPro ?

Vérifiez toutes les connexions d'alimentation et assurez-vous que la mémoire RAM est correctement installée. Essayez de retirer tous les périphériques non essentiels et de démarrer avec une seule barrette de RAM.

La carte mère prend-elle en charge les disques SSD NVMe ?

Oui, la ASROCK Q370M vPro prend en charge les disques SSD NVMe via son slot M.2. Assurez-vous d'utiliser un SSD compatible avec le format M.2.

Comment configurer le mode RAID sur la ASROCK Q370M vPro ?

Accédez au BIOS et activez le mode RAID dans les paramètres de stockage. Ensuite, utilisez l'utilitaire RAID pour configurer vos disques selon vos besoins.

Que faire si le port USB de la carte mère ne fonctionne pas ?

Vérifiez que les pilotes USB sont installés correctement. Testez d'autres ports USB et assurez-vous que le périphérique fonctionne sur un autre ordinateur.

Comment vérifier la température de la carte mère ?

Utilisez un logiciel de surveillance du système tel que HWMonitor ou le logiciel fourni par ASROCK pour vérifier les températures des composants de la carte mère.

La carte mère supporte-t-elle le Wi-Fi intégré ?

Non, la ASROCK Q370M vPro ne dispose pas de Wi-Fi intégré, mais vous pouvez ajouter une carte Wi-Fi PCIe ou utiliser un adaptateur USB Wi-Fi.

MODE D'EMPLOI Q370M vPro ASROCK

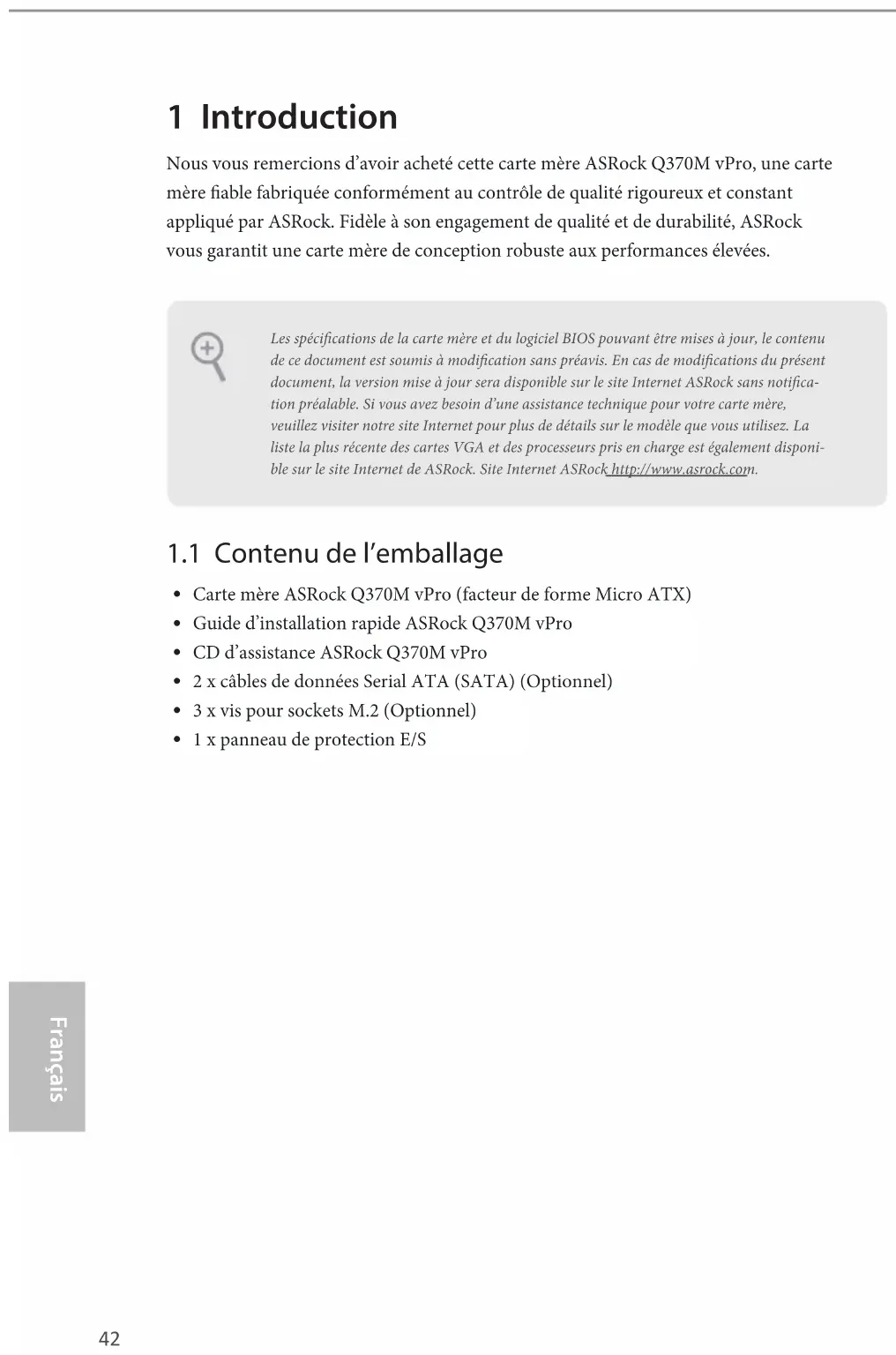

Français 1 Introduction Nous vous remercions d’avoir acheté cette carte mère ASRock Q370M vPro, une carte mère able fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Carte mère ASRock Q370M vPro (facteur de forme Micro ATX)

2 x câbles de données Serial ATA (SATA) (Optionnel)

3 x vis pour sockets M.2 (Optionnel)

1 x panneau de protection E/S Les spécications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modication sans préavis. En cas de modications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notica-tion préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponi-ble sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.43 Français Q370M vPro

Facteur de forme Micro ATX

Conception à condensateurs solides Processeur

Prend en charge les processeurs 8 ème génération Intel® Core

Prend en charge les unités centrales jusqu’à 95W

Alimentation à 10 phases

12.0 peuvent être pris en charge uniquement avec la famille de

processeurs Intel® Core

Prend en charge les modules mémoire UDIMM ECC (fonctionne en mode non-ECC)

Capacité max. de la mémoire système : 64GB

Contacts dorés 15μ sur fentes DIMM Fente d’expansion

2 x fentes PCI Express 3.0 x16 (PCIE1/PCIE4: simple en mode x16 (PCIE1), double à x16 (PCIE1) / x4 (PCIE4))

• Prend en charge les SSD NVMe comme disques de démarrage

1 x socket M.2 (Touche E), prend en charge les modules WiFi/BT type 2230 et Intel® CNVi (WiFi/BT intégré)44 Français Graphiques

La technologie Intel® UHD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.

Quatre options de sortie graphique : D-Sub, DVI-D, HDMI et DisplayPort 1.2

Prend en charge la conguration à triple moniteurs

• Prend en charge jusqu'à 3 écrans simultanément

Prend en charge la technologie HDMI avec résolution maximale de 4K × 2K (4096x2160) @ 30Hz

Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz

Prend en charge le mode D-Sub avec une résolution maximale de 1920x1200 @ 60Hz

Prend en charge la technologie DisplayPort 1.2 avec résolution maximale de 4K x 2K (4096 x 2304) @ 60Hz

Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI (un écran compatible HDMI est requis)

Prend en charge la lecture 4K Ultra HD (UHD) avec le ports HDMI et DisplayPort 1.2 Audio

Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC892) *Pour congurer l’audio 7.1 CH HD, il est nécessaire d’utiliser un module audio HD pour panneau frontal et d’activer la fonction audio multicanal via le pilote audio.

Prend en charge la protection contre les surtensions

Capuchons ELNA Audio45 Français Q370M vPro Réseau

Prend en charge la fonction Wake-On-LAN

Prend en charge la protection contre la foudre/les décharges élec- trostatiques

Prend en charge la fonction d’économie d’énergie Ethernet 802.3az

Prend en charge PXE Connectique du panneau arrière

1 x port USB 3.1 Gen2 type A (10 Go/s) (Protection contre les décharges électrostatiques)

1 x port USB 3.1 Gen2 type C (10 Go/s) (Protection contre les décharges électrostatiques)

4 x ports USB 3.1 Gen1 (Protection contre les décharges électrostatiques)

1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)

Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphone Stockage

• Si M2_2 est occupé, SATA3_4 et SATA3_5 est désactivé.

Technology ** Prend en charge les SSD NVMe comme disques de démarrage ** Prend en charge le kit ASRock U.246 Français Connecteur

1 x embase pour port COM

1 x prise DEL d’alimentation et emplacement sur châssis

1 x connecteur pour ventilateur de CPU (4 broches)

• Le connecteur pour ventilateur de CPU prend en charge un ventila- teur de CPU d’une puissance maximale de 1 A (12 W).

1 x connecteur pour ventilateur de processeur /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)

• Le ventilateur de processeur /pompe à eau prend en charge un ventilateur de refroidisseur d’eau d’une puissance maximale de 2 A (24 W).

2 x connecteurs pour ventilateur de châssis /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)

• Le ventilateur de châssis /pompe à eau prend en charge un ventila- teur de refroidisseur d’eau d’une puissance maximale de 2 A (24 W).

• CPU_FAN2/WP, CHA_FAN1/WP et CHA_FAN2/WP peuvent détecter automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.

1 x connecteur d’alimentation ATX 24 broches

1 x connecteur d’alimentation 12V 8 broches

1 x connecteur audio panneau frontal

2 x embases USB 2.0 (3 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques)

2 x embase USB 3.1 Gen1 (4 ports USB 3.1 Gen1 pris en charge) (Protection contre les décharges électrostatiques) Caractéris- tiques du BIOS

BIOS UEFI AMI avec prise en charge d’interface graphique multi- lingue

Réglage de la tension CPU, DRAM, PCH 1,0V, VCCIO, VCCSA, VCCST47 Français Q370M vPro Il est important de signaler que l’overclocking présente certains risques, incluant des modications du BIOS, l’application d’une technologie d’overclocking déliée et l’utilisation d’outils d’overclocking développés par des tiers. La stabilité de votre système peut être aectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L’overclocking se fait à vos risques et périls. Nous ne pour- rons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l’overclocking.

• pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com Surveillance du matériel

Détection de température : Ventilateurs de CPU, CPU /pompe à eau, châssis /pompe à eau

Tachymètre de ventilateur : Ventilateurs de CPU, CPU /pompe à eau, châssis /pompe à eau

Ventilateur silencieux (réglage automatique de la vitesse du venti- lateur du châssis d’après la température du CPU) : Ventilateurs de CPU, CPU /pompe à eau, châssis /pompe à eau

Contrôle simultané des vitesses du ventilateur : Ventilateurs de CPU, CPU /pompe à eau, châssis /pompe à eau

Détection CHÂSSIS OUVERT

Surveillance de la tension d’alimentation : +12V, +5V, +3,3V, CPU Vcore, DRAM, PCH 1,0V Système d’exploitation

L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est «court- circuité». Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est «ouvert». Cavalier Clear CMOS (CLRMOS1) (voir p.1, No. 16) CLRMOS1 vous permet d’eacer les donnés de la CMOS. Pour eacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d’alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter les broches sur CLRMOS1 pendant 5 secondes. Toutefois, n’eacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d’eacer les données CMOS après une mise à jour du BIOS, vous devez tout d’abord redémarrer le système, puis l’éteindre avant de procéder à l’eacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et prol de l’utilisateur seront uniquement eacés en cas de retrait de la pile de la CMOS. N’oubliez pas de retirer le capuchon du cavalier une fois les données CMOS eacées. Cavalier (jumper) à 2 broches Si vous eacez la CMOS, l’alerte de châssis ouvert peut se déclencher. Veuillez régler l’option du BIOS sur «Eacer » pour supprimer l’historique des intrusions de châssis précédentes.49 Français Q370M vPro

1.4 Embases et connecteurs de la carte mère

Embase du panneau sys- tème (PANNEAU1 à 9 broches) (voir p.1, No. 18) Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d’état du système présents sur le châssis sur cette embase en respectant la conguration des broches illustrée ci- dessous. Repérez les broches positive et négative avant de brancher les câbles. Prise DEL d’alimentation et emplacement sur châssis (SPK_CI1 à 7 broches) (voir p.1, No. 17) Veuillez brancher l'emplacement sur le châs- sis et le haut-parleur du châssis sur ce connecteur. PWRBTN (bouton d’alimentation): pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez congurer la façon dont votre système doit s’arrêter à l’aide du bouton de mise en marche. RESET (bouton de réinitialisation): pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de dysfonction- nement au démarrage. PLED (LED d’alimentation du système) : pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le LED est al- lumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5). HDLED (LED d’activité du disque dur) : pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données. La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d’un bouton de mise en marche, bouton de réinitialisa- tion, LED d’alimentation, LED d’activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les ls et les broches. Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère. GND

RESET#PWRBTN#PLED-PLED+

+5V DUMMYSIGNAL GND DUMMY SPEAKER DUMMY50 Français Connecteurs Serial ATA3 (SATA3_0: voir p.1, No. 8) (SATA3_1: voir p.1, No. 9) (SATA3_2: voir p.1, No. 12) (SATA3_3: voir p.1, No. 13) (SATA3_4: voir p.1, No. 15) (SATA3_5: voir p.1, No. 14) Ces six connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s. Si M2_2 est occupé, SATA3_4 et SATA3_5 est désactivé. Embases USB 2.0 (USB3_4 à 9 broches) (voir p.1, No. 19) (USB5 à 4 broches) (voir p.1, No. 20) Cette carte mère comprend deux connecteurs. Embases USB 3.1 Gen1 (USB3_5_6 à 19 broches) (voir p.1, No. 7) (USB3_7_8 à 19 broches) (voir p.1, No. 11) Cette carte mère comprend deux connecteurs. Chaque embase USB 3.1 Gen1 peut prendre en charge deux ports. Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1, No. 23) Cette embase sert au branchement des appareils audio au panneau audio frontal.

GND51 Français Q370M vPro Connecteurs du ventilateur de châssis optionnel/pompe à eau (CHA_FAN1/WP à 4 broches) (voir p.1, No. 24) (CHA_FAN2/WP à 4 broches) (voir p.1, No. 10) Cette carte mère est dotée de deux connecteurs pour ventilateur de châssis à refroidis- sement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour châssis à 3 broches, veuillez le brancher sur la Broche 1-3. Connecteur du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 2) Cette carte mère est dotée d’un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3. Connecteur du ventilateur de CPU/pompe à eau (CPU_FAN2/WP à 4 broches) (voir p.1, No. 5) Cette carte mère est dotée d’un connecteur pour ventilateur de processeur à refroidissement par eau à 4 broches. Si vous envis- agez de connecter un ventilateur de refroidisseur d'eau pour processeur à 3 broches, veuillez le brancher sur la Broche 1-3.

1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la

che), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions gurant dans notre manuel et dans le manuel du châssis pour installer votre système.

2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du

panneau frontal en procédant comme suit : A. branchez Mic_IN (MIC) sur MIC2_L. B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L. C. branchez la mise à terre (GND) sur mise à terre (GND). D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC’97. E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de contrôle Realtek et réglez le paramètre «Volume d’enregistrement». GND FAN_VOLTAGE_CON TROLFAN_SPEEDFAN_SPEED_C ONTROL GND

FAN_VOLTAGE_CONTROLFAN_SPEEDFAN_SPEED_CONTROL

GN D FAN _VOLTAGECH A _FAN_SPEE DFA N_SPEED_CO NTRO L

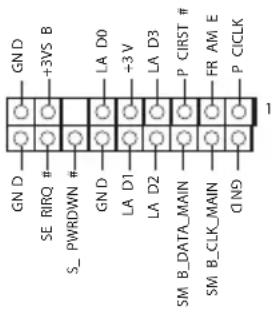

GND FAN_VOLTAGE_CON TROLFAN_SPEEDFAN_SPEED_C ONTROL52 Français Connecteur d’alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 6) Cette carte mère est dotée d’un connecteur d’alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez eectuer les branchements sur la Broche 1 et la Broche 13. Connecteur d’alimentation ATX 12V (ATX12V1 à 8 broches) (voir p.1, No. 1) Cette carte mère est dotée d’un connecteur d’alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez eectuer les branchements sur la Broche 1 et la Broche 5. Embase pour port série (COM1 à 9 broches) (voir p.1, No. 22) Cette embase COM1 prend en charge un module de port série. Embase TPM (TPMS1 à 17 broches) (voir p.1, No. 21) Ce connecteur prend en charge un module TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauve- garder clés, certicats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l’intégrité de la plateforme.
