MANUALE UTENTE Q370M vPro ASROCK

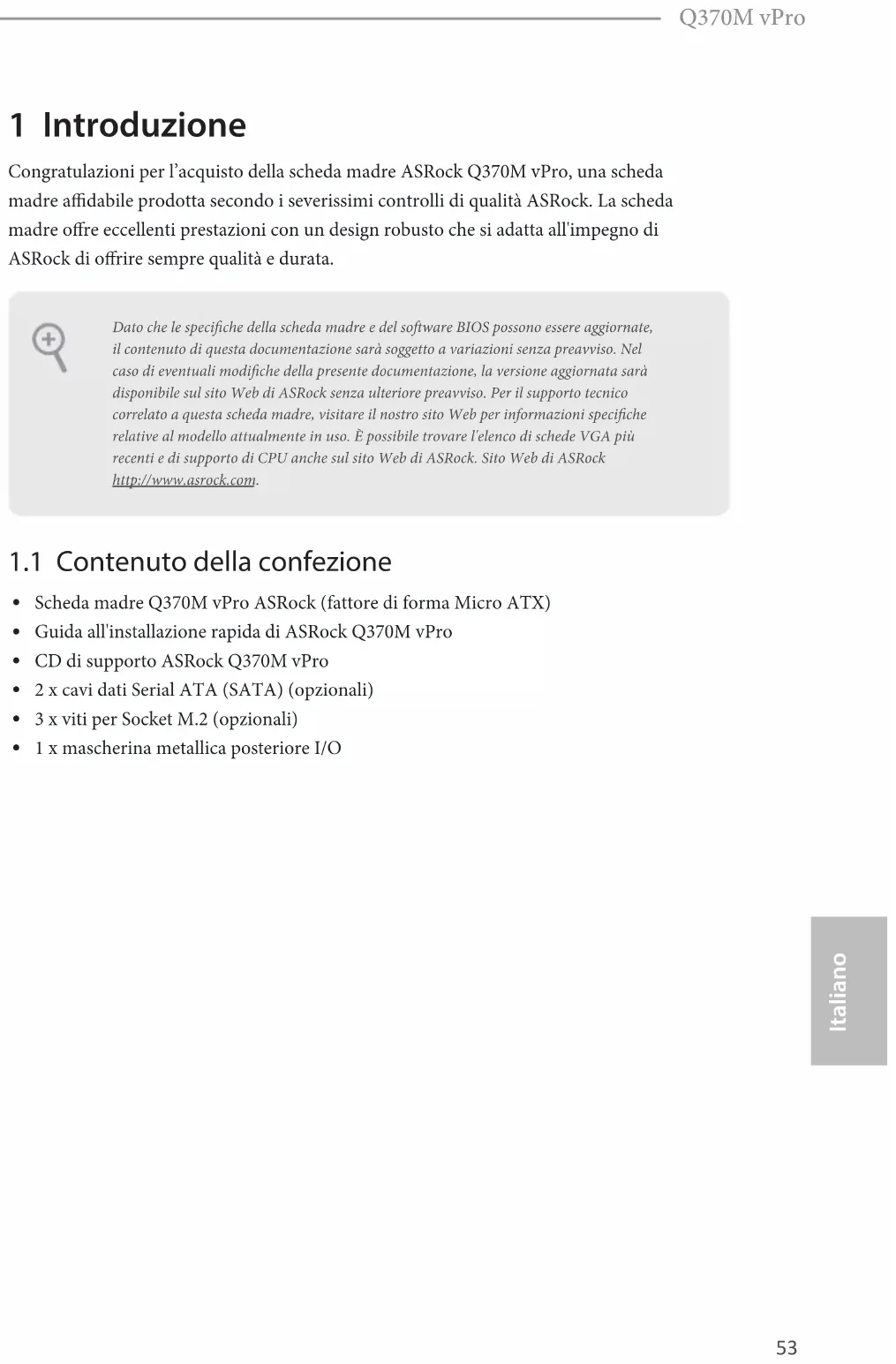

Congratulazioni per l'acquisto della scheda madre ASRock Q370M vPro, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrire sempre qualità e durata.

Dato che le specifiche della scheda madre e del software BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.

1.1 Contenuto della confezione

• Scheda madre Q370M vPro ASRock (fattore di forma Micro ATX)
  • Guida all'installazione rapida di ASRock Q370M vPro
  • CD di supporto ASRock Q370M vPro
  • 2 x cavi dati Serial ATA (SATA) (opzionali)
  • 3 x viti per Socket M.2 (opzionali)
  • 1 x mascherina metallica posteriore I/O

1.2 Specifiche

Piattaforma	Fattore di forma Micro ATXDesign condensatore solido
CPU	Supporta processori 8 ^th Generation Intel® Core ^TM (Socket 1151)Supporto di CPU fino a 95WDigi Power designPotenza a 10 fasiSupporta la tecnologia Intel® Turbo Boost 2.0
Chipset	Intel® Q370Supporta la tecnologia Intel® vPro ^TM Supporta la tecnologia Intel® Active Management 12.0* Tecnologia Intel® vPro ^TM e tecnologia Intel® Active Management 12.0 possono essere supportati solo con la famiglia di processori Intel® Core ^TM vPro ^TM
Memoria	Tecnologia memoria DDR4 Dual Channel4 x alloggi DIMM DDR4Supporto di memoria DDR4 2666/2400/2133 non-ECC, un-bufferedSupporta moduli di memoria ECC UDIMM (funziona in modalità non ECC)Capacità max. della memoria di sistema: 64GBSupporto di XMP (Extreme Memory Profile) Intel® 2.0Contatti d'oro 15μ negli alloggi DIMM
Alloggio d'espansione	2 x alloggi PCI Express 3.0 x16 (PCIE1/PCIE4: singolo a x16 (PCIE1); doppio a x16 (PCIE1) / x4 (PCIE4))* Supporto di SSD NVMe come disco d'avvio2 x alloggi PCI Express 3.0 x1 (Flexible PCIe)Supporta AMD Quad CrossFireX ^TM e CrossFireX ^TM 1 x Socket M.2 (Key E), supporta moduli di tipo 2230 WiFi/BT e Intel® CNVi (Integrated WiFi/BT)

Grafica

- La videografica integrata della scheda video UHD Intel ^® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.

- Supporta la videografica integrata della scheda video UHD Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® UHD Graphics

- DirectX 12

- Codifica/decodifica HWA: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (solo decodifica), MPEG2, MJPEG, VC-1 (solo decodifica)

- Quattro opzioni di output grafico: D-Sub, DVI-D, HDMI e DisplayPort 1.2

• Supporto di tre monitor

* Supporta fino a 3 display simultaneamente

- Supporta HDMI con risoluzione massima fino a 4K x 2K (4096 x 2160) a 30Hz

- Supporta DVI-D con una risoluzione max. fino a 1920 x 1200 a 60 Hz

- Supporta D-Sub con una risoluzione max. fino a 1920 x 1200 a 60 Hz

- Supporta DisplayPort 1.2 con risoluzione massima fino a 4K x 2K (4096x2304) a 60 Hz

- Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI (è necessario un monitor compatibile HDMI)

- Supporto di HDCP con le porte DVI-D, HDMI e DisplayPort 1.2

- Supporto riproduzione 4K Ultra HD (UHD) sulla porte HDMI e DisplayPort 1.2

Audio

- Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC892)

* Per configurare l'audio HD 7.1 canali, è necessario utilizzare un modulo pannello frontale audio HD ed attivare la funzione audio multicanale tramite il driver audio.

• Supporto audio Blu-ray Premium
• Supporta protezione da sovratensione
• Cappucci audio ELNA

LAN

• LAN Gigabit 10/100/1000 Mb/s
• Giga PHY Intel® I219LM
• Supporto WOL (Wake-On-LAN)
• Supporta protezione da fulmini/scariche elettrostatiche
• Supporto Energy Efficient Ethernet 802.3az
- Supporto PXE

I/O pannello posteriore

• 1 x porta mouse PS/2
  • 1 x porta tastiera PS/2
• 1 x porta D-Sub
• 1 x porta DVI-D
• 1 x porta HDMI
• 1 x DisplayPort 1.2
• 1 x Porta USB 3.1 Gen2 di tipo A (10 Gb/s) (Supporto protezione ESD)
• 1 x Porta USB 3.1 Gen2 di tipo C (10 Gb/s) (Supporto protezione ESD)
• 4 x porte USB 3.1 Gen1 (supporto protezione da scariche elettrostatiche)
• 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)
• Connettori audio HD: Ingresso linea / altoparlante frontale / microfono

Archiviazi- one

* Se l'alloggio M2_2 è occupato, l'alloggio SATA3_4 e SATA3_5 viene disabilitato.

- 1 x socket Ultra M.2 (M2_1), supporta di tipo 2230/2242/2260/2280 il modulo M.2 PCI Express fino a Gen3 x4 (32 Gb/s) ^**

- 1 x socket Ultra M.2 (M2_2), supporta il modulo M.2 SATA3 6,0 Gb/s di tipo 2230/2242/2260/2280 ed il modulo M.2 PCI Express fino a Gen3 x4 (32 Gb/s) ^**

** Supporta la tecnologia Intel® Optane™

** Supporto di SSD NVMe come disco d'avvio

• 1 x connettore porta COM
• 1 x connettore TPM
- 1 x collegamento altoparlante e intrusione telaio
• 1 x connettore ventola CPU (4-pin)

* Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).

- 1 x connettore ventola CPU/ventola pompa dell'acqua (4 pin) (Smart Fan Speed Control)

* La ventola CPU/ventola pompa dell'acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 2A (24W)

- 2 x connettori ventola telaio/ventola pompa dell'acqua (4 pin) (Smart Fan Speed Control)

* La ventola chassis/ventola pompa dell'acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 2A (24W)
* CPU_FAN2/WP, CHA_FAN1/WP e CHA_FAN2/WP sono in grado di rilevare se è in uso una ventola a 3 pin o 4 a pin.

• 1 x connettore alimentazione ATX 24 pin
• 1 x connettore alimentazione 12 V 8-pin
• 1 x connettore audio pannello frontale
- 2 x connettori USB 2.0 (supporto di 3 porte USB 2.0) (supporta protezione da scariche elettrostatiche)

2 x connettore USB 3.1 Gen1 (supporto di 4 porte USB 3.1 Gen1) (supporto protezione da scariche elettrostatiche).

Funzionalità BIOS

• AMI UEFI Legal BIOS con interfaccia di supporto multilingue
• Eventi di riattivazione conformi a ACPI 6.0
• Supporto di SMBIOS 2.7
- Regolazione variabile tensione CPU, DRAM, PCH 1,0V, VCCIO, VCCSA, VCCST

Hardware Monitor

• Sensore di temperatura: Ventole CPU, CPU/pompa dell'acqua, telaio/pompa dell'acqua
• Tachimetro ventola: Ventole CPU, CPU/pompa dell'acqua, telaio/pompa dell'acqua
• Ventola silenziosa (regolazione automatica velocità in base alla temperatura della CPU): Ventole CPU, CPU/pompa dell'acqua, telaio/pompa dell'acqua
• Controllo velocità ventola: Ventole CPU, CPU/pompa dell'acqua, telaio/pompa dell'acqua
  • Rilevamento CASE OPEN
• Monitoraggio tensione: +12V, +5V, +3,3V, CPU Vcore, DRAM, PCH 1,0V

so

- Microsoft® Windows® 10 64 bit

Certificazioni

• FCC, CE
  • ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

* Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto".

Short

Open

Jumper per azzerare la CMOS

(CLRMOS1)

(vedere pag. 1, n. 16)

Jumper a 2 pin

CLRMOS1 permette si azzerare i dati nella CMOS. Per azzerare e reimpostare i parametri del sistema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Attendere 15 secondi, quindi usare un cappuccio jumper per cortocircuitare i di CLRMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS. Ricordarsi di rimuovere il cappuccio jumper prima di cancellare la CMOS.

Se si azzera la CMOS, può essere rilevato il case aperto. Regolare l'opzione del BIOS "Azzerare stato" per azzerare il registro del precedente stato di intrusione nello chassis.

1.4 Header e connettori su scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.

Header sul pannello del sistema

(PANEL1 a 9 pin)

(vedere pag. 1, n. 18)

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interruttore di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile configurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruttore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Collegamento altoparlante e intrusione telaio

(SPK_CI1 a 7 pin)

(vedere pag. 1, n. 17)

Collegare l'intrusione tel- aio e l'altoparlante a questo collegamento.

Connettori Serial ATA3

(SATA3_0:

vedere pag. 1, n. 8)

(SATA3_1:

vedere pag. 1, n. 9)

(SATA3_2:

vedere pag.1, n. 12)

(SATA3_3:

vedere pag.1, n. 13)

(SATA3_4:

vedere pag.1, n. 15)

(SATA3_5:

vedere pag.1, n. 14)

Questi sei connettori

SATA3 supportano cavi

dati SATA per dispositivi di

archiviazione interna, con

una velocità di trasferimento

Se l'alloggio M2_2 è

occupato, l'alloggio

SATA3_4 e SATA3_5 viene

disabilitato.

Header USB 2.0

(USB3_4 a 9 pin)

(vedere pag. 1, n. 19)

Ci sono due connettori su questa scheda madre.

(USB5 a 4 pin)

(vedere pag. 1, n. 20)

Header USB 3.1 Gen1

(USB3_5_6 a 19 pin)

(vedere pag. 1, n. 7)

Ci sono due connettori su questa scheda madre. Ciascun header USB 3.1 Gen1 può supportare due porte.

(USB3_7_8 a 19 pin)

(vedere pag. 1, n. 11)

Header audio pannello anteriore

(AUDIO1_HD a 9 pin)

(vedere pag. 1, n. 23)

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguendo le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Connettori ventola telaio / pompa dell'acqua

(vedere pag. 1, n. 24)

(CHA_FAN2/WP 4 pin)

(vedere pag. 1, n. 10)

Questa scheda madre è dotata di due connettori a 4-Pin per ventole raffreddamento ad acqua del telaio. Se si decide di collegare una ventola telaio con raffreddamento ad acqua a 3 pin, collegarla al pin 1-3.

Connettore ventola CPU

(CPU_FAN1 a 4 pin)

(vedere pag. 1, n. 2)

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Connettore ventola CPU / pompa dell'acqua

(CPU_FAN2/WP a 4 pin)

(vedere pag. 1, n. 5)

Questa scheda madre è dotata di un connettore per la ventola della CPU con raffreddamento ad acqua a 4 pin. Se si decide di collegare una ventola della CPU con raffreddamento ad acqua a 3 pin, collegarla al pin 1-3.

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 6)

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.

Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 1)

Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5.

Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 22)

Questo header COM1 supporta un modulo di porta seriale.

Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 21)

Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piattaforma.
