INSTRUKCJA OBSŁUGI Q370M vPro ASROCK

Dziękujemy za zakupienie płyty głównej ASRock Q370M vPro, niezawodnej płyty głównej produkowanej z konsekwentnie wykonywaną przez firmę ASRock, rygorystyczną kontrolą jakości. Płyta ta zapewnia doskonałą jakość działania i solidną konstrukcję, spełniającą zobowiązanie firmy ASRock do dostarczania produktów o wysokiej jakości i wytrzymałości.

Ponieważ specyfikacje płyty głównej i oprogramowanie BIOS mogą zostać zaktualizowane, zawartość tej dokumentacji może zostać zmieniona bez powiadomienia. W przypadku jakichkolwiek modyfikacji tej dokumentacji, zaktualizowana wersja będzie dostępna na stronie internetowej ASRock, bez dalszego powiadomienia. Jeśli wymagana jest pomoc techniczna w odniesieniu do tej płyty głównej, należy odwiedzić stronę internetową w celu uzyskania specyficznych informacji o używanym modelu. Na stronie internetowej ASRock, można także pobrać listę najnowszych kart VGA i obsługiwanych CPU. Strona internetowa ASRock http://www.asrock.com.

1.1 Zawartość opakowania

• Płyta główna ASRock Q370M vPro (Współczynnik kształtu Micro ATX)
• Skrócona instrukcja instalacji ASRock Q370M vPro
  • Pomocnicza płyta CD ASRock Q370M vPro
  • 2 x kable danych Serial ATA (SATA) (Opcjonalne)
  • 3 x śruby do gniazda M.2 (Opcjonalne)
  • 1 x osłona panelu Wejścia/Wyjścia

1.2 Specyfikacje

Platforma	Współczynnik kształtu Micro ATXKonstrukcja kondensatorami stałymi
CPU	Obsługa 8^-ej generacji procesorów Intel® CoreTM (Socket 1151)Obsługa CPU do 95 WDigi Power designSekcja zasilania 10 Power Phase DesignObsługa technologii Intel® Turbo Boost 2.0
Chipset	Intel® Q370Obsługa technologii Intel® vProTMObsługa technologii Intel® Active Management 12.0Technologia Intel® vProTM i technologia Intel® Active Management 12.0 mogą być obsługiwane tylko w rodzinie procesorów Intel® CoreTM vProTM
Pamięć	Technologia pamięci Dual Channel DDR44 x gniazda DDR4 DIMMObsługa pamięci DDR4 2666/2400/2133 non-ECC, pamięć niebuforowanaObsługa modułów pamięci ECC UDIMM (działanie w trybie non-ECC)Maks. wielkość pamięci systemowej: 64GObsługa Intel® Extreme Memory Profile (XMP) 2.015μ pozłacane styki w gniazdach DIMM
Gniazdo rozsz-erzenia	2 x gniazda PCI Express 3.0 x16 (PCIE1/PCIE4: pojedyncze w x16 (PCIE1); podwójne w x16 (PCIE1) / x4 (PCIE4))* Obsługa SSD NVMe, jako dysków rozruchowych2 x gniazda PCI Express 3.0 x1 (Flexible PCIe)Obsługa AMD Quad CrossFireXTM i CrossFireXTM1 x gniazdo M.2 (Key E), z obsługą modułu WiFi/BT typu 2230 i Intel® CNVi (Zintegrowany WiFi/BT)

Grafika

• Wbudowana grafika Intel® UHD i wyjścia VGA są obsługiwane wyłącznie z procesorami, które mają zintegrowane GPU.
• Obsługa wbudowanej grafiki Intel® UHD: Intel® Quick Sync Video z AVC, MVC (S3D) i MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, grafika Intel® UHD
• DirectX 12
• Kodowanie/dekodowanie HWA: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (tylko dekodowanie), MPEG2, MJPEG, VC-1 (tylko dekodowanie)
• Opcje cztery wyjść graficznych: D-Sub, DVI-D, HDMI i DisplayPort 1.2
• Obsługa trzech monitorów
  * Obsługuje do 3 monitorów jednocześnie
• Obsługa HDMI z maks. rozdzielczością do 4K x 2K (4096x2160) przy 30Hz
• Obsługa DVI-D z maks. rozdzielczością do 1920x1200 przy 60Hz
• Obsługa D-Sub z maks. rozdzielczością do 1920x1200 przy 60Hz
• Obsługa DisplayPort 1.2 z maks. rozdzielczością do 4K x 2K (4096x2304) przy 60Hz
• Obsługa Auto Lip Sync, Deep Color (12bpc), xvYCC i HBR (High Bit Rate Audio) z portami HDMI (Wymagany monitor zgodny z HDMI)
• Obsługa HDCP z portami DVI-D, HDMI i DisplayPort 1.2
• Obsługa odtwarzania 4K Ultra HD (UHD) z portami HDMI i DisplayPort 1.2

Audio

- Audio HD 7.1 CH z zabezpieczeniem treści (Kodek audio Realtek ALC892)

* Aby skonfigurować dźwięk 7.1 CH HD wymagane jest użycie modułu panelu czołowego HD i włączenie funkcji dźwięku wielokanałowego za pośrednictwem sterownika audio.

• Obsługa audio Blu-ray Premium
• Obsługa zabezpieczenia przed przepięciami
• Nasadki audio ELNA

LAN

• Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel® I219LM
- Obsługa Wake-On-LAN
- Obsługa zabezpieczenia przed wyładowaniami atmosferycznymi/ESD
- Obsługa Energy Efficient Ethernet 802.3az
- Obsługa PXE

Tylny panel Wejścia/Wyjścia

• 1 x port myszy PS/2
  • 1 x port klawiatury PS/2
• 1 x port D-Sub
• 1 x port DVI-D
• 1 x port HDMI
• 1 x DisplayPort 1.2
• 1 x port USB 3.1 Gen2 typu A (10 Gb/s) (Obsługa zabezpieczenia ESD)
• 1 x port USB 3.1 Gen2 typu C (10 Gb/s) (Obsługa zabezpieczenia ESD)
  • 4 x porty USB 3.1 Gen1 (Obsługa zabezpieczenia ESD)
  • 1 x port LAN RJ-45 z LED (LED ACT/LINK i LED SPEED)
• Gniazda audio HD: Wejście liniowe / Głośnik przedni / Mikrofon

Przechowywanie

- 6 x złącza SATA3 6,0 Gb/s, obsługa (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 15), NCQ, AHCI i Hot Plug*

* Jeśli jest obsadzone M2_2, SATA3_4 i SATA3_5 zostanie wyłączone.

- 1 x gniazdo Ultra M.2 (M2_1), obsługa Key M typu 2230/2242/2260/2280 modułu M.2 PCI Express do Gen3 x4 (32 Gb/s)**

- 1 x gniazdo Ultra M.2 (M2_2), obsługa Key M typu 2230/2242/2260/2280 modułu M.2 SATA3 6,0 Gb/s i modułu M.2 PCI Express do Gen3 x4 (32 Gb/s)*

** Obsługa technologii Intel* Optane™

** Obsługa SSD NVMe, jako dysków rozruchowych

** Obsługa ASRock U.2 Kit

Złącze

• 1 x złącze główkowe portu COM
• 1 x złącze główkowe TPM
- 1 x złącze główkowe naruszenia obudowy i głośnika
• 1 x złącze wentylatora CPU (4-pinowe)

* Złącze wentylatora CPU obsługuje wentylator CPU maksymalnym prądem zasilania wentylatora 1A (12W).

- 1 x złącze wentylatora CPU/pompy wodnej (4-pinowe) (Inteligentne sterowanie prędkością obrotową wentylatora)

* Złącze wentylatora CPU/pompy wodnej obsługuje wentylator układu chłodzenia maksymalnym prądem zasilania wentylatora 2A (24W).

- 2 x złącza wentylatora obudowy/pompy wodnej (4-pinowe) (Inteligentne sterowanie prędkością obrotową wentylatora)

* Złącze wentylatora obudowy/pompy wodnej obsługuje wentylator układu chłodzenia maksymalnym prądem zasilania wentylatora 2A (24W).

* CPU_FAN2/WP, CHA_FAN1/WP i CHA_FAN2/WP może automatycznie wykrywać, jeśli używany jest wentylator 3-pinowy lub 4-pinowy.

• 1 x 24 pinowe złącze zasilania ATX
• 1 x 8 pinowe złącze zasilania 12 V
- 1 x złącze audio na panelu przednim
- 2 x złącza główkowe USB 2.0 (Obsługa 3 portów USB 2.0) (Obsługa zabezpieczenia ESD)
- 2 x złącza główkowe USB 3.1 Gen1 (Obsługa 4 portów USB 3.1 Gen1) (Obsługa zabezpieczenia ESD)

Funkcja BIOS

• Obsługa starszych wersji BIOS AMI UEFI z wielojęzycznym GUI
  • Zgodność zdarzeń wybudzania z ACPI 6.0
• Obsługa SMBIOS 2.7
• Wiele regulacji napięcia CPU, DRAM, PCH 1.0V, VCCIO, VCCSA, VCCST

Monitor sprzętu

• Wykrywanie temperatury: CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnej
• Obrotomierz wentylatora: CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnej
• Cichy wentylator (Automatyczna regulacja prędkości obrotowej wentylatora obudowy przez temperaturę CPU): CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnej
• Kontrola wielu prędkości obrotowych wentylatora: CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnej

• Wykrywanie OTWARCIA OBUDOWY
- Monitorowanie napięcia: +12V, +5V, +3,3V, CPU Vcore, DRAM, PCH 1,0V

System operacyjny

- Microsoft® Windows® 10 64-bitowy

Certyfikaty

• FCC, CE
• Gotowość do obsługi ErP/EuP (Wymagane zasilanie z gotowością obsługi ErP/EuP)

* Dla uzyskania szczegółowej informacji o produkcie, należy odwiedzić naszą stronę internetową: http://www.asrock.com

Należy pamiętać, że przetaktowywanie jest związane z pewnym ryzykiem, włącznie z regulacją ustawień w BIOS, zastosowaniem Untied Overclocking Technology lub używaniem narzędzi przetaktowywania innych firm. Przetaktowywanie może wpływać na stabilność systemu lub nawet powodować uszkodzenie komponentów i urządzeń systemu. Powinno to zostać zrobione na własne ryzyko i koszt. Nie odpowiadamy za możliwe uszkodzenia spowodowane przetaktowywaniem.

1.3 Ustawienia zworek

Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest "Zwarta". Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest "Otwarta".

Short

Open

Zworka usuwania danych

z pamięci CMOS

(CLRMOS1)

(sprawdź s.1, Nr 16)

2-pinowa zworka

CLRMOS1 umożliwia usunięcie wszystkich danych z pamięci CMOS. Aby usunąć i zresetować parametry systemu do ustawień domyślnych, wyłącz komputer i odłącz przewód zasilający od zasilania. Po odczekaniu 15 sekund, użyj nasadkę zworki do zwarcia pinów CLRMOS1 na 5 sekund. Jednak, nie należy usuwać danych z pamięci CMOS zaraz po wykonaniu aktualizacji BIOS. Jeśli wymagane jest usunięcie danych z pamięci CMOS po zakończeniu aktualizacji BIOS, przed rozpoczęciem usuwania danych z pamięci CMOS należy najpierw uruchomić system, a następnie wyłączyć go. Należy pamiętać, że hasło, data, czas i domyślny profil użytkownika zostaną usunięte tylko po wyjęciu baterii CMOS. Należy pamiętać, aby po usunięciu danych z pamięci CMOS, usunąć nasadkę zworki.

Po usunięciu danych z pamięci CMOS, może być wykrywane otwarcie obudowy.

Wyreguluj opcję BIOS "Clear Status (Stan usuwania)", aby usunąć zapis poprzedniego stanu naruszenia obudowy.

1.4 Wbudowane złącza główkowe i inne złącza

Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczacź zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej.

Złącze główkowe na pan- elu systemu

(9-pinowe PANEL1)

(sprawdź s.1, Nr 18)

Podłącz do tego złącza główkowego przełącznik zasilania, przełącznik resetowania i wskaźnik stanu systemu na obudowie, zgodnie z pokazanym poniżej przydziałem pinów. Przed podłączeniem kabli należy zapisać pozycję pinów plus i minus.

PWRBTN (Przetącznik zasilania):

Podłącz do przełącznika zasilania na panelu przednim obudowy. Można skonfigurować sposób wyłączania systemu z użyciem przełącznika zasilania.

RESET (Przełącznik resetowania):

Podłącz do przełącznika resetowania na panelu przednim obudowy. Naciśnij przełącznik resetowania w celu ponownego uruchomienia komputera, jeśli komputer zawiesi się i nie wykona normalnego ponownego uruchomienia.

PLED (Dioda LED zasilania systemu):

Podłączenie do wskaźnika stanu zasilania na panelu przednim obudowy. Ta dioda LED jest włączona podczas działania systemu. Ta dioda LED miga, gdy system znajduje się w stanie uśpienia S1/S3. Ta dioda LED jest wyłączona, gdy system znajduje się w stanie uśpienia S4 lub wyłączenia zasilania (S5).

HDLED (Dioda LED aktywności dysku twardego):

Podłączenie do diody LED aktywności dysku twardego na panelu przednim obudowy. Dioda LED jest włączona, podczas odczytu lub zapisu danych przez dysk twardy.

Konstrukcja panelu przedniego zależy od obudowy. Moduł panelu przedniego zawiera przede wszystkim przełącznik zasilania, przełącznik resetowania, diodę LED zasilania, diodę LED aktywności dysku twardego, głośnik, itd. Po podłączeniu modułu panelu przedniego obudowy do tego złącza główkowego upewnij się, że jest prawidłowo dopasowany przydział przewodów i przydział pinów.

Złącze główkowe naruszenia obudowy i głośnika

(7-pinowe SPK_CI1)

(sprawdź s.1, Nr 17)

Podłącz to tego złącza główkowego naruszenie obu- dowy i głośnik obudowy.

Złącza Serial ATA3

(SATA3_0:

sprawdź s.1, Nr 8

(SATA3_1:

sprawdź s.1, Nr 9

(SATA3_2:

sprawdź s.1, Nr 12)

(SATA3_3:

sprawdź s.1, Nr 13)

(SATA3_4:

sprawdź s.1, Nr 15)

(SATA3_5:

sprawdź s.1, Nr 14)

Te sześć złączy SATA3 obsługuje kable danych SATA dla zewnętrznych urządzeń pamięci z szybkością transferu danych do 6,0 Gb/s. Jeśli jest obsadzone M2_2, SATA3_4 i SATA3_5 zostanie wyłączone.

Złącza główkowe USB 2.0

(9-pinowe USB3_4)

(sprawdź s.1, Nr 19)

Na tej płycie głównej znajdują się dwa złącza główkowe.

(4-pinowe USB5)

(sprawdź s.1, Nr 20)

Złącza główkowe USB 3.1

Gen1

(19-pinowe USB3_5_6)

(sprawdź s.1, Nr 7)

(19-pinowe USB3_7_8)

(sprawdź s.1, Nr 11)

Na tej płycie głównej znajdują się dwa złącza główkowe. Każde złącze główkowe USB 3.1 Gen1 może obsługiwać dw porty.

Złącze główkowe audio panelu przedniego

(9-pinowe HD_AUDIO1)

(sprawdź s.1, Nr 23)

To złącze główkowe służy do podłączania urządzeń audio do przedniego panelu audio.

1. High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać instrukcje z naszego podręcznika i podręcznika obudowy.
2. Jeśli używany jest panel audio AC'97, należy go zainstalować w złączu główkowym audio panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:

A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłączać dla panelu audio AC'97.
E. Aby uaktywnić mikrofon przedni, przejdź do zakładki "FrontMic" w panelu Realtek Control i wyreguluj "Głośność nagrywania".

Złącza /wentylatora pompy wodnej obudowy (4-pinowe CHA_FAN1/WP)

(sprawdź s.1, Nr 24)

(4-pinowe CHA_FAN2/WP)

(sprawdź s.1, Nr 10)

Ta płyta główna udostępnia dwa 4-pinowe złącza obudowy wentylatora chłodzenia wodnego. Jeśli planowane jest podłączenie 3-pinowego wentylatora chłodzenia wodnego obudowy, należy je podłączyć do pinów 1-3.

Złącze wentylatora CPU (4-pinowe CPU_FAN1)

(sprawdź s.1, Nr 2)

Ta płyta główna udostępnia 4-pinowe złącze wentylatora CPU (Cichy wentylator). Jeśli planowane jest podłączenie 3-pinowego wentylatora CPU, należy je podłączyć do pinów 1-3.

Złącze wentylatora pompy wodnej /CPU

(4-pinowe

CPU_FAN2/WP)

(sprawdź s.1, Nr 5)

Ta płyta główna udostępnia 4-pinowe złącze obudowy wentylatora chłodzenia wodnego CPU. Jeśli planowane jest podłączenie 3-pinowego wentylatora chłodzenia wodnego CPU, należy je podłączyć do pinów 1-3.

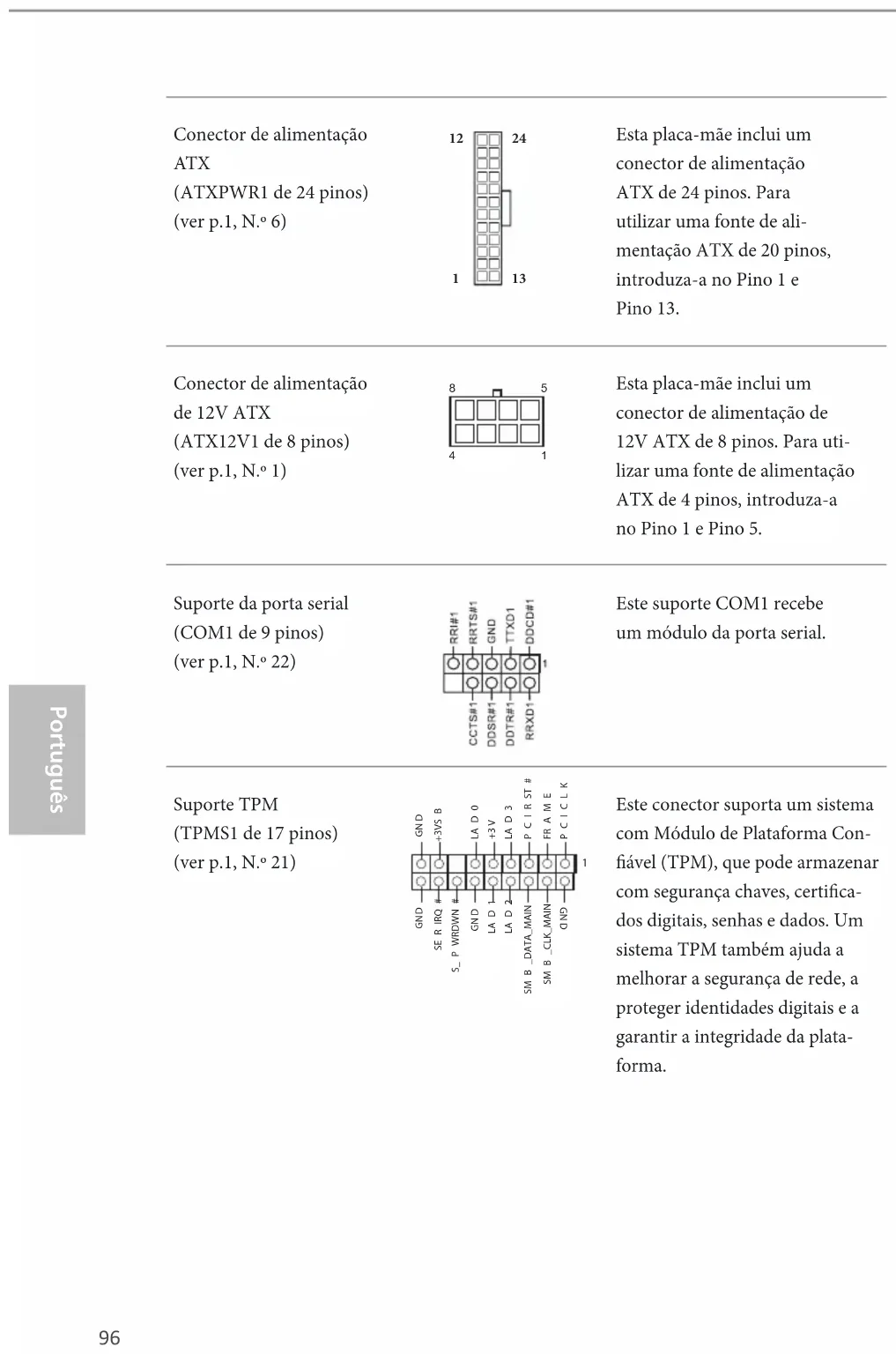

Złącze zasilania ATX (24-pinowe ATXPWR1) (sprawdź s.1, Nr 6)

Ta płyta główna udostępnia 24-pinowe złącze zasi-lania ATX. W celu użycia 20-pinowego zasilacza ATX, należy podłączyć je wzdłuż pinu 1 i pinu 13.

Złącze zasilania ATX 12V (8-pinowe ATX12V1) (sprawdź s.1, Nr 1)

Ta płyta główna udostępnia 8-pinowe złącze zasilania ATX 12 V. W celu użycia 4-pinowego zasilacza ATX, należy podłączyć je wzdłuż pinu 1 i pinu 5.

Złącze główkowe portu szeregowego (9-pinowe COM1) (sprawdź s.1, Nr 22)

To złącze główkowe COM1 obsługuje moduł portu szeregowego.

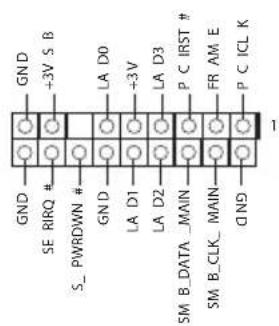

Złącze główkowe TPM (17-pinowe TPMS1) (sprawdź s.1, Nr 21)

To złącze obsługuje system Trusted Platform Module (TPM), który może bezpiecznie przechowywać klucze, certyfikaty cyfrowe, hasła i dane. System TPM pomaga także w zwiększeniu zabezpieczenia sieci, ochronie cyfrowych danych osobowych i zapewnieniu integralności platformy.
