BEDIENUNGSANLEITUNG Q370M vPro ASROCK

For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for details: http://www.asrock.com TEAM PCIe3 x4 TM8FP2240G0C101 TEAM PCIe3 x4 TM8FP2480GC110 Transcend SATA3 TS256GMTS400 Transcend SATA3 TS512GMTS600 Transcend SATA3 TS512GMTS800 V-Color SATA3 VLM100-120G-2280B-RD V-Color SATA3 VLM100-240G-2280RGB V-Color SATA3 VSM100-240G-2280 V-Color SATA3 VLM100-240G-2280B-RD WD SATA3 WDS100T1B0B-00AS40 WD SATA3 WDS240G1G0B-00RC30 WD PCIe3 x4 WDS256G1X0C-00ENX0 (NVME) WD PCIe3 x4 WDS512G1X0C-00ENX0 (NVME)31 Deutsch Q370M vPro 1 Einleitung Vielen Dank, dass Sie sich für das Q370M vPro von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

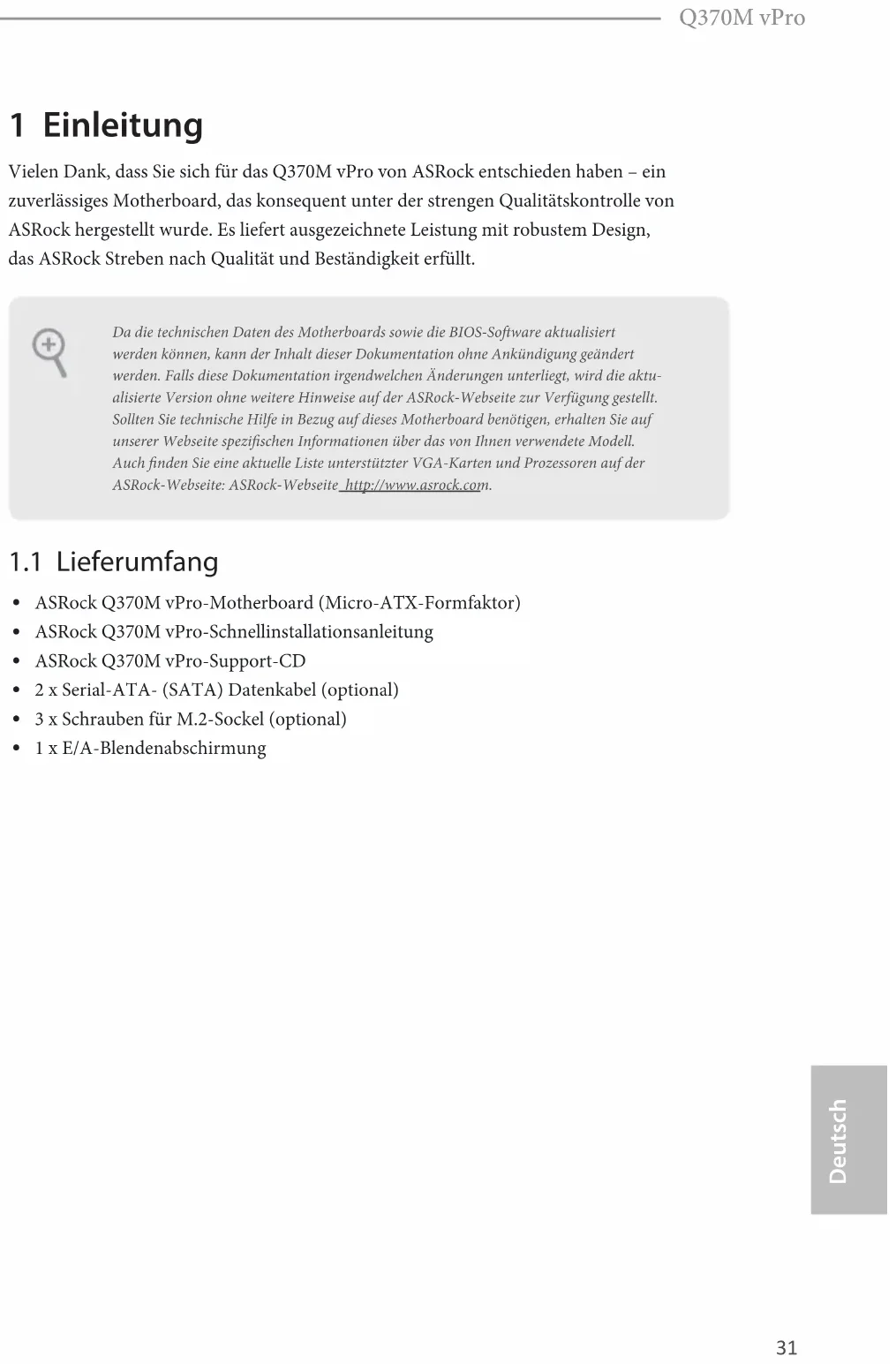

ASRock Q370M vPro-Schnellinstallationsanleitung

3 x Schrauben für M.2-Sockel (optional)

1 x E/A-Blendenabschirmung Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktu-alisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Webseite http://www.asrock.com.32 Deutsch

1.2 Technische Daten

Unterstützt Intel® Core

-Prozessoren (Sockel 1151) der 8 ten Generation

Unterstützt CPU bis 95 W

10-Leistungsphasendesign

Unterstützt Intel® Turbo Boost 2.0-Technologie Chipsatz

Unterstützt Intel® vPro

Unterstützt Intel® Active Management Technology 12.0

-Technologie und Intel® Active Management Technology 12.0 können nur mit der Intel® Core

Prozessorfamilie unterstützt werden Speicher

Dualkanal-DDR4-Speichertechnologie

4 x DDR4-DIMM-Steckplätze

Unterstützt DDR4 2666/2400/2133 non-ECC, ungepuerter Speicher

Unterstützt ECC-UDIMM-Speichermodule (Betrieb im non- ECC-Modus)

Systemspeicher, max. Kapazität: 64GB

Unterstützt Intel® Extreme Memory Prole (XMP) 2.0

15-μ-Goldkontakt in DIMM-Steckplätze Erweiter- ungssteck- platz

2 x PCI-Express 3.0-x16-Steckplätze (PCIE1/PCIE4: einzeln bei x16 (PCIE1); doppelt bei x16 (PCIE1) / x4 (PCIE4))

• Unterstützt NVMe-SSD als Bootplatte

2 x PCI-Express 3.0-x1-Steckplätze (Flexible PCIe)

Unterstützt AMD Quad CrossFireX

1 x M.2-Sockel (Key E), unterstützt Typ-2230-Wi-Fi-/-BT-Modul und Intel® CNVi (WLAN/BT integriert)33 Deutsch Q370M vPro Grakkarte

Integrierte Intel® UHD Graphics-Visualisierung und VGA- Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

Unterstützt integrierte Intel® UHD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTru

Vier Grakkarten-Ausgangsoptionen: D-Sub, DVI-D, HDMI und DisplayPort 1.2

Unterstützt drei Monitore

• Unterstützt bis zu 3 Displays gleichzeitig

Unterstützt HDMI mit maximaler Auösung von 4K x 2K (4096 x 2160) bei 30Hz

Unterstützt DVI-D mit maximaler Auösung von 1920 x 1200 bei 60 Hz

Unterstützt D-Sub mit maximaler Auösung von 1920 x 1200 bei 60 Hz

Unterstützt DisplayPort 1.2 mit maximaler Auösung von 4K x 2K (4096 x 2304) bei 60 Hz

Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI-Port (konformer HDMI-Monitor erforderlich)

Unterstützt HDCP mit DVI-D, HDMI und DisplayPort 1.2

Unterstützt 4K-Ultra-HD- (UHD) Wiedergabe mit HDMI und DisplayPort 1.2 Audio

7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892-Audi- ocodec)

• Zur Konguration von 7.1-Kanal-HD-Audio müssen Sie ein HD- Frontblenden-Audiomodul nutzen und den Mehrkanalton über den Audiotreiber aktivieren.

Erstklassige Blu-ray-Audiounterstützung

Unterstützt Überspannungsschutz

Unterstützt Wake-On-LAN

Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung

Unterstützt energieezientes Ethernet 802.3az

Unterstützt PXE Rückblende, E/A

1 x PS/2-Mausanschluss

1 x PS/2-Tastaturanschluss

1 x USB 3.1-Gen2-Typ-A-Port (10 Gb/s) (unterstützt Schutz gegen elektrostatische Entladung)

1 x USB 3.1-Gen2-Typ-C-Port (10 Gb/s) (unterstützt Schutz gegen elektrostatische Entladung)

4 x USB-3.1-Gen1-Ports (unterstützt Schutz gegen elektrostatische Entladung)

1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)

HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher / Mikrofon Speicher

6 x SATA-III-6,0-Gb/s-Abschluss, unterstützt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 15), NCQ, AHCI und Hot-Plugging*

• Wenn M2_2 belegt ist, wird SATA3_4 und SATA3_5 deaktiviert.

1 x Ultra-M.2-Sockel (M2_1), unterstützt M-Key-Typ- 2230/2242/2260/2280-M.2-PCI-Express-Modul bis Gen. 3 x 4 (32 Gb/s)**

1 x Ultra-M.2-Sockel (M2_2), unterstützt M-Key-Typ- 2230/2242/2260/2280-M.2-SATA-III-6,0-Gb/s-Modul und M.2- PCI-Express-Modul bis Gen. 3 x 4 (32 Gb/s)** ** Unterstützt Intel® Optane

-Technologie ** Unterstützt NVMe-SSD als Bootplatte ** Unterstützt ASRock U.2-Kit35 Deutsch Q370M vPro Anschluss

1 x COM-Anschluss-Stileiste

1 x Gehäuseeingri- und Lautsprecher-Stileiste

• Der CPU-Lüeranschluss unterstützt einen CPU-Lüer mit einer maximalen Lüerleistung von 1 A (12 W).

1 x Anschluss für CPU-/Wasserpumpenlüer (4-polig) (intelligente Lüergeschwindigkeitssteuerung)

• Der CPU-/Wasserpumpenlüer unterstützt einen Wasserkühlerlüer mit einer maximalen Lüerleistung von 2 A (24 W).

2 x Anschlüsse für Gehäuse-/Wasserpumpenlüer (4-polig) (intel- ligente Lüergeschwindigkeitssteuerung)

• Der Gehäuse-/Wasserpumpenlüer unterstützt einen Wasserkühler- lüer mit einer maximalen Lüerleistung von 2 A (24 W).

• CPU_FAN2/WP, CHA_FAN1/WP und CHA_FAN2/WP können au- tomatisch erkennen, ob ein 3- oder 4-poliger Lüer verwendet wird.

1 x 24-poliger ATX-Netzanschluss

2 x USB 2.0-Stileisten (unterstützt 3 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung)

2 x USB 3.1 Gen1-Stileiste (unterstützt 4 USB 3.1 Gen1-Ports) (unterstützt Schutz gegen elektrostatische Entladung) BIOS-Funk- tion

AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grascher Benutzerschnittstellen

ACPI 6.0-konforme Aufweckereignisse

SMBIOS 2.7-Unterstützung

CPU, DRAM, PCH 1,0V, VCCIO, VCCSA, VCCST Mehrfachs- pannungsanpassung Hard- wareüberwa- chung

Temperaturerkennung: CPU-, CPU-/Wasserpumpen-, Gehäuse-/ Wasserpumpenlüer

Lüertachometer: CPU-, CPU-/Wasserpumpen-, Gehäuse-/ Wasserpumpenlüer

Lautloser Lüer (automatische Anpassung der Gehäuselüerge- schwindigkeit durch CPU-Temperatur): CPU-, CPU-/Wasser- pumpen-, Gehäuse-/Wasserpumpenlüer

Mehrfachgeschwindigkeitssteuerung: CPU-, CPU-/Wasser- pumpen-, Gehäuse-/Wasserpumpenlüer

Gehäuse-oen-Erkennung

Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore,

Deutsch Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS- Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

• Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com Betriebssys- tem

ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)37 Deutsch Q370M vPro

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. CMOS-löschen-Jumper (CLRMOS1) (siehe S. 1, Nr. 16) CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann die Kontakte an CLRMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS- Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. Bitte denken Sie daran, die Jumper-Kappe nach der CMOS-Löschung zu entfernen. 2-poliger Jumper Falls Sie den CMOS löschen, wird möglicherweise ein Gehäuseeingri erkannt. Bitte pas- sen Sie die BIOS-Option „Status löschen“ zur Löschung der Aufzeichnung des vorherigen Gehäuseeingristatus an.38 Deutsch

1.4 Integrierte Stiftleisten und Anschlüsse

Systemblende-Stileiste (9-polig, PANEL1) (siehe S. 1, Nr. 18) Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stileiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte. Gehäuseeingris- und Lautsprecher-Stileiste (7-polig, SPK_CI1) (siehe S. 1, Nr. 17) Bitte verbinden Sie Gehäu- seeingrisvorrichtung und den Gehäuselautsprecher mit dieser Stileiste. PWRBTN (Ein-/Austaste): Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste kongurieren. RESET (Reset-Taste): Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Compu- ter über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt. PLED (Systembetriebs-LED): Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhe- zustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5). HDLED (Festplattenaktivitäts-LED): Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt. Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität- LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind. Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper- Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen. GND

RESET#PWRBTN#PLED-PLED+

+5V DUMMYSIGNAL GND DUMMY SPEAKER DUMMY39 Deutsch Q370M vPro Serial-ATA-III-Anschlüsse (SATA3_0: siehe S. 1, Nr. 8) (SATA3_1: siehe S. 1, Nr. 9) (SATA3_2: siehe S. 1, Nr. 12) (SATA3_3: siehe S. 1, Nr. 13) (SATA3_4: siehe S. 1, Nr. 15) (SATA3_5: siehe S. 1, Nr. 14) Diese sechs SATA-III- Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsge schwindigkeit bis 6,0 Gb/s. Wenn M2_2 belegt ist, wird SATA3_4 und SATA3_5 deaktiviert. USB 2.0-Stileisten (9-polig, USB3_4) (siehe S. 1, Nr. 19) (4-polig, USB5) (siehe S. 1, Nr. 20) Es gibt zwei Stileisten an diesem Motherboard. USB 3.1 Gen1-Stileisten (19-polig, USB3_5_6) (siehe S. 1, Nr. 7) (19-polig, USB3_7_8) (siehe S. 1, Nr. 11) Es gibt zwei Stileisten an diesem Motherboard. Jede USB 3.1 Gen1- Stileiste kann zwei Ports unterstützen. Audiostileiste (Frontblende) (9-polig, HD_AUDIO1) (siehe S. 1, Nr. 23) Diese Stileiste dient dem Anschließen von Audiogeräten an der Frontblende.

Gehäuse-/Wasserpumpen- Lüeranschlusse (4-polig, CHA_FAN1/ WP) (siehe S. 1, Nr. 24) (4-polig, CHA_FAN2/ WP) (siehe S. 1, Nr. 10) Dieses Motherboard bietet zwei 4-polige Wasserkühlung- Gehäuselüeranschlüsse. Falls Sie einen 3-poligen Gehäuse- Wasserkühlerlüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. CPU-Lüeranschluss (4-polig, CPU_FAN1) (siehe S. 1, Nr. 2) Dieses Motherboard bietet einen 4-poligen CPU-Lüeranschluss (lautloser Lüer). Falls Sie einen 3-poligen CPU-Lüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. CPU-/Wasserpumpen- Lüeranschluss (4-polig, CPU_FAN2/WP) (siehe S. 1, Nr. 5) Dieses Motherboard bietet einen 4-poligen Wasserkühlung-CPU- Lüeranschluss. Falls Sie einen 3-poligen CPU-Wasserkühler- lüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss

dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der

Audiostileiste der Frontblende installieren: A. Mic_IN (Mikrofon) mit MIC2_L verbinden. B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden. C. Erde (GND) mit Erde (GND) verbinden. D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC’97-Audiopanel verbinden. E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke)“ an. GND

FAN_VOLTAGE_CONTROLFAN_SPEEDFAN_SPEED_CONTROL

GND FAN_V OLTAGE_CO NTROLFAN_S PEEDFAN_S PEED_CONTROL GN D FAN_VOLTAGECH A_FAN _SPEE DFA N_SPE ED_CONTROL

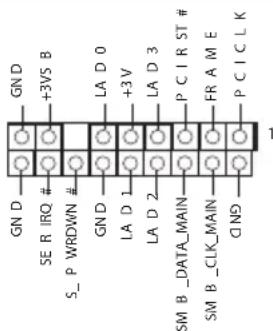

Deutsch Q370M vPro ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 6) Dieses Motherboard bietet einen 24-poligen ATX-Net- zanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kon- takt 13 an. ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, Nr. 1) Dieses Motherboard bietet einen 8-poligen ATX-12- V-Netzanschluss. Bitte schließen Sie es zur Nut- zung eines 4-poligen ATX- Netzteils entlang Kontakt 1 und Kontakt 5 an. Serieller-Port-Stileiste (9-polig, COM1) (siehe S. 1, Nr. 22) Diese COM1-Stileiste unterstützt ein Modul für serielle Ports. TPM-Stileiste (17-polig, TPMS1) (siehe S. 1, Nr. 21) Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertikate, Kennwörter und Daten sicher auewahren kann. Ein TPM-System hil zudem bei der Stärkung der Netzwerksicher- heit, schützt digitale Identitäten und gewährleistet die Plattform- integrität.
