사용 설명서 Q370M vPro ASROCK

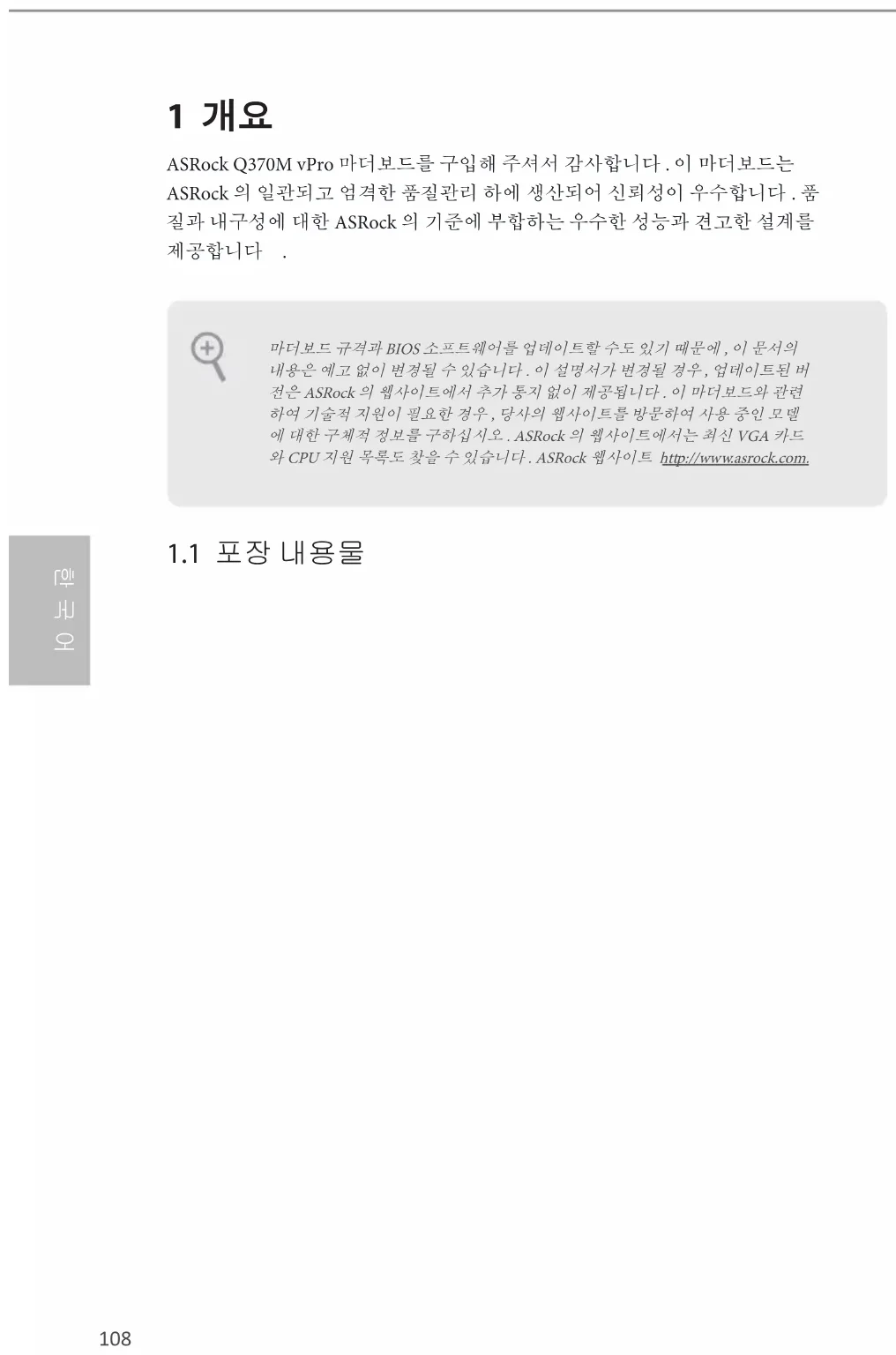

ASRock Q370M vPro 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 문서의 내용은 예고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다. ASRock 웹사이트 http://www.asrock.com.

1.1 포장 내용물

1.2 규격

플랫폼

CPU

^TM 프로세서 지원 (소켓 1151)

침세트

^TM 기술 지원

* Intel® vPro™ 기술 및 Intel® Active Management Technology 12.0

은 Intel® Core™ vPro™ 프로세서 제품군으로만 지원 가능

메모리

확장 슬롯

이중 @ x16 (PCIE1) / x4 (PCIE4))

*NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

^TM 및 CrossFireX ^TM 지원

CNVi(통합형 WiFi/BT) 지원

그래픽

합 프로세서로만 지원할 수 있습니다.

및 MPEG-2 풀 HW Encode1 지원 Intel® Quick Sync Video, Intel® InTru™ 3D, Intel® 클리어 비디오 HD 기술 , Intel® Insider, Intel® UHD 그래픽스

HEVC/H.265 10-비트, VP8, VP9 8-비트, VP9 10-비트 (디코딩 전용), MPEG2, MJPEG, VC-1 (디코딩 전용)

1.2

*최대 3 개의 디스플레이를 동시에 지원

60Hz)

Rate Audio)(HDMI 포트 포함) 지원 (HDMI 호환 모니터 필요)

생 지원

오디오

ALC892 오디오 코덱)

*7.1 CH HD 오디오를 구성하려면 HD 전면 패널 오디오 모듈을 사용하고 다채널 오디오 기능을 오디오 드라이버로 활성화해야 합니다.

LAN

후면 패널

I/O

LED)

저장 장치

5, RAID 10, Intel 빠른 저장 기술 15), NCQ, AHCI 및 핫 플러그 지원 *

* M2_2 가 사용 중일 경우, SATA3_4 와 SATA3_5 가 비활성화됩니다.

M.2 Gen3 까지의 M.2 PCI Express 모듈 4 개 지원 (32 Gb/s) ^**

M.2 SATA3 6.0 Gb/s 모듈 지원 및 Gen3 까지의 M.2 PCI Express 모듈 4 개 지원 (32 Gb/s) ^**

**Intel®Optane™ 기술 지원

**NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원

** ASRock U.2 키트 지원

커넥터

* CPU 팬 키넥터는 팬 전력이 최대 1A(12W) 인 CPU 팬을 지원합니다.

*CPU/워터 꼜프 팬은 팬 전력이 최대 2A(24W) 인 수냉식 콜러 팬을 지원합니다.

*새시/워터펌프 팬은 팬 전력이 최대 2A(24W) 인 수냉식 콜러 팬을 지원합니다.

*3 핀 또는 4 핀 팬이 사용 중인 경우, CPU_FAN2/WP, CHA_FAN1/WP과 CHA_FAN2/WP가 자동으로 감지할 수 있습니다.

보호 지원 )

BIOS 기능

조정

하드웨어

모니터

CPU/워터 펌프,새시/워터 펌프 펜

팬

1.0V

os

인증

*사세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오: http://www.asrock.com

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지이 시스템의 구성 요소와 장치에 손상을 입힐 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다. 당시는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씨우면 점퍼가 “단락” 됩니다. 점퍼 캡을 핀에 씨우지 않으면 점퍼가 “단선” 됩니다.

Short

Open

Clear CMOS 점퍼

(CLRMOS1)

(1페이지,16번항목참조)

2핀점퍼

CLRMOS1을 사용하여 CMOS에 저장된 데이터를 지울 수 있습니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 전원공급장치에서 빼십시오. 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRMOS1의 핀들을 5 초 동안 단락시키십시오. 그러나 BIOS 업데이트 직후에는 CMOS를 삭제하지 마십시오. BIOS 업데이트를 완료한 직후 CMOS를 지워야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다. CMOS 배터리를 제거할 경우에만 암호, 날짜, 시간, 사용자 기본 프로파일이 지워집니다. CMOS를 지운 후 반드시 점퍼 캡을 제거하십시오.

CMOS 를 지울 경우 케이스 열림이 감지될 수도 있습니다. BIOS 옵션 “Clear Status (상태 지우기)” 를 조절하여 이전의 새시 침입 상태에 대한 기록을 지우십시오.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캠프을 온보드 헤더와 커넥터에 씩우지 마십시오. 점퍼 캠프을 온보드 헤더와 커넥터에 씩우면 마더보드가 영구적으로 손상됩니다.

시스템 패널 헤더

(9 펀 PANEL1)

(1페이지,18번항목참조)

새시의 전원스위치,리셋스위치,시스템 상태 표시 등을 아래의 핀 할당에 따라이 헤더에 연결합니다. 케이블을 연결하기 전에 양극 핀과 음극 핀을 기록 합니다.

PWRBTN(전원스위치):

새시 전면 패널의 전원 스위치에 연결합니다. 전원 스위치를 이용해 시스템을 끌는 방법을 구성한 수 있습니다.

RESET(리셋스위치):

새시 전면 패널의 리셋 스위치에 연결합니다. 컴퓨터가 정지하고 징상적 재시 작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다.

PLED(시스템 전원 LED):

새시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는 LED 가켜져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 까박입니다. 시스템이 S4 대기 상태 또는 전원 끼짐 (S5) 상태에 있을 때는 LED 가켜져 있습니다.

HDLED(하드 드라이브 동작 LED):

새시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다. 하드 드라이브가 데이터를 읽거나 쓰고 있을 때 LED 가 커져 있습니다.

전면 패널 디자인은 새시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원스위치, 리셋스위치, 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습니다. 새시 전면 패널 모듈을 이 해더에 연결할 때 와이어 할당과 편 할당이 정확히 일치하는지 확인합니다.

새시 침입 및 스피커 헤더

(7 편 SPK_CI1)

(1페이지,17번항목참조)

새시 침입 및 새시 스피커를 이 헤더에 연결하십시오.

시리얼 ATA3 커넥터

(SATA3_0:

1페이지,8번항목참조)

(SATA3_1:

1페이지,9번 항목 참조)

(SATA3_2:

1페이지,12번항목참조)

(SATA3_3:

1페이지,13번항목참조)

(SATA3_4:

1페이지,15번항목참조)

(SATA3_5:

1페이지,14번항목참조)

이들 6 개의 SATA3 커넥터는 최대 6.0 Gb/s 데이터 전송 속도를 제공하는 내부 저장 장치용 SATA 데이터 케이블을 지원합니다 . M2_2 가 사용 중일 경우 , SATA3_4 와 SATA3_5 가 비활성화됩니다 .

USB 2.0 헤더

(9 편 USB3_4)

(1페이지,19번항목참조)

이 마더보드에는 헤더 두 개가 있습니다.

(4 핀 USB5)

(1페이지,20번항목참조)

USB 3.1 Gen1 헤더

(19 편 USB3_5_6)

(1페이지,7번 항목 참조)

(19 편 USB3_7_8)

(1페이지,11번항목참조)

이 마더보드에는 헤더 두 개가 있습니다 . 각 USB 3.1 Gen1 헤더는 포트 두 개를 지원할 수 있습니다 .

전면 패널 오디오 헤더

(9 편 HD_AUDIO1)

(1페이지,23번항목참조)

이 헤더는 오디오 장치를 전면 오디오패널에 연결 하는 데 사용됩니다.

1. 고유질 오디오는 책 감지를 지원하지만 올바르게 작동하려면 새시의 패널와 이어가 HDA 를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.

AC97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에 설치하십시오 :

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다.
B. Audio_R (RIN) 음 OUT2_R 에 연결하고 Audio_L (LIN) 음 OUT2_L 에 연결합니다.
C. 잡지 (GND) 를 잡지 (GND) 에 연결합니다.
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다. AC'97 오디오 패널용으로 연결할 필요가 없습니다.
E. 선면 마이크를 활성화하려면 Realtek 제이관에서 “FrontMic” 탱으로 가서 “Recording Volume(녹음 불류)” 을 조정합니다.

새시/워터펌프 팬 키넥터

(4 편 CHA_FAN1/WP)

(1 떼이지,

24번 항목 참조)

(4 핀 CHA_FAN2/WP)

(1페이지,10번항목참조)

이 마더보드에는 4 핀 수 냉식 새시 팬 커넥터 2 개 가 탑재되어 있습니다 .3 핀 새시 수냉식 콜러 펜을 연결하려는 경우 핀 1-3 에 연결하십시오 .

CPU 팬 커넥터

(4 핀 CPU_FAN1)

(1페이지)

2번 항목 참조 )

이 마더보드에는 4 핀 CPU 팬 (저소음 팬) 커넥터가 탑재되어 있습니다 .3 핀 CPU 팬을 연결하려는 경우 편 1-3 에 연결하십시오 .

CPU/위터 펌프 팬 키넥터

(4 편 CPU_FAN2/WP)

(1페이지,5번항목참조)

이 마더보드에는 4 핀 수냉식 CPU 팬 커넥터가 탑재되어 있습니다 .3 핀 CPU 수냉식 콜러 팬을 연결하려는 경우 핀 1-3 에 연결 하십시오 .

ATX 전원 커넥터

(24 편 ATXPWR1)

(1페이지,6번항목참조)

이 마더보드에는 24 핀 ATX 전원 커넥터가 탑재 되어 있습니다 . 20 핀 ATX 전원공급장치를 사용하려 면 핀 1 과 핀 13 을 따라 연 결하십시오 .

ATX 12V 전원 커넥터

(8 편 ATX12V1)

(1페이지,1번항목참조)

이 마더보드에는 8 핀 ATX 12V 전원 커넥터가 탑제 되어 있습니다 .4 핀 ATX 전원공급장치를 사용하려 면 핀 1 과 핀 5 을 따라 연 결하십시오 .

시리얼 포트 헤더

(9 핀 COM1)

(1페이지,22번항목참조)

이 COM1 헤더는 시리얼 포트 모듈을 지원합니다.

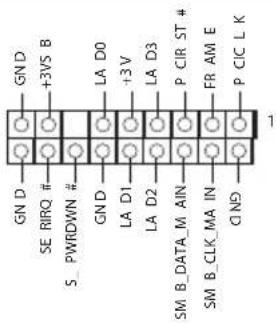

TPM 헤더

(17 편 TPMS1)

(1페이지,21번항목참조)

이 커넥터는 키 , 디지털 인증서 , 암호 및 데이터를 안전하게 보관할 수 있는 TPM(Trusted Platform Module) 시스템을 지원합니다 . TPM 시스템은 네트워크 보안을 강화하고 , 디지털 신원을 보호하며 플랫폼 무결성을 유지합니다 .
