Q370M vPro 1 はじめに ASRock Q370M vPro マザーボードをお買い上げ頂きありがとうございます。 ASRock の製品は一貫した厳格な品質管理の下で製造されております。優れた品 質と耐久性を兼ね備えつつ、優れたパフォーマンスを提供致します。

• ASRock Q370M vPro マザーボード（Micro ATX フォームファクタ）

• ASRock Q370M vPro クイックインストールガイド

• ASRock Q370M vPro サポート CD

• 2 x シリアルATA（SATA）データケーブル（オプション）

• 3 x M.2 ソケット用ねじ （オプション）

• 1 x I/O パネルシールド マザーボードの仕様とBIOS ソフトウェアは更新されることがあるため、このマニュアルの内容は予告なしに変更することがあります。このマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なくASRock のウェブサイトから入手できるようになります。このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照くだ さい。ASRock のウェブサイトでは、最新のVGA カードおよびCPU サポート一覧 もご覧になれます。ASRock ウェブサイト http://www.asrock.com. ユーザーマニュアル120

プロセッサーに対応（ソケット 1151）

• Intel® ターボブースト2.0 テクノロジーをサポート

• Intel® アクティブ管理テクノロジー12.0 に対応

テクノロジー、Intel® アクティブ管理テクノロジー12.0 はIntel® Core

• デュアルチャンネル DDR4 メモリ機能

• DDR4 2666/2400/2133 ノン ECC、アンバッファードメモリに対応

• ECC UDIMM メモリモジュールに対応（non-ECC モードで動作）

• Intel® エクストリームメモリプロファイル（XMP）2.0 に対応

• 2 x PCI Express 3.0 x16 スロット（PCIE1/PCIE4：x16 (PCIE1) で シングル、x16 (PCIE1) / x4 (PCIE4) でデュアル)

• 起動ディスクとして NVMe SSD に対応

• 2 x PCI Express 3.0 x1 スロット(Flexible PCIe)

• 1 x M.2 ソケット (Key E)、タイプ 2230 WiFi/BT モジュールと Intel® CNVi（統合 WiFi/BT）に対応121

• Intel® UHD グラフィックス内蔵ビジュアルおよびVGA 出力は、 GPU に統合されたプロセッサーのみでサポートされます。

• Intel® UHD グラフィックス内蔵ビジュアルをサポート： AVC、 MVC (S3D) および MPEG-2 Full HW Encode1 が装備された Intel® クイック・シンク・ビデオ、Intel® InTru

3D, Intel® クリアー・ ビデオ HD テクノロジー、Intel® Insider

• HWA エンコード/デコード: AVC/H.264、HEVC/H.265 8-ビット、 HEVC/H.265 10- ビット、VP8、VP9 8- ビット、VP9 10- ビット ( デ コードのみ)、MPEG2、MJPEG、VC-1 ( デコードのみ)

• 4 つのグラフィックス出力オプション: D-Sub、DVI-D、HDMI、 DisplayPort 1.2

• 最大3 台のディスプレイを同時に対応します

• HDMI に対応、最大解像度 4K x 2K (4096x2160) @ 30Hz

• DVI-D に対応、最大解像度1920x1200 @60Hz

• D-Sub に対応、最大解像度1920x1200 @60Hz

• DisplayPort 1.2 テクノロジーに対応、最大解像度 4K x 2K (4096x2304) @ 60Hz

• HDMI ポートでオートリップシンク、ディープカラー（12bpc）、 xvYCC、および、HBR（高ビットレートオーディオ）に対応（HDMI 対応モニターが必要です）

• DVI-D、HDMI、DisplayPort 1.2 ポートで HDCP に対応

• HDMI、DisplayPort 1.2 ポートで 4K Ultra HD（UHD）再生に対

• 7.1 CH HD オーディオ、コンテンツプロテクション付き（Realtek ALC892 オーディオコーデック） *7.1 CH HD オーディオを設定するためには、HD フロントパネル のオーディオモジュールを使用し、オーディオドライバを通してマ ルチチャンネルオーディオ機能を有効にする必要があります。

• プレミアム・ブルーレイ・オーディオ・サポート

• Wake-On-LAN（ウェイク オン ラン）に対応

• エネルギー効率のよいイーサネット802.3az をサポート

• 1 x DisplayPort 1.2 ポート

• 1 x USB 3.1 Gen2 Type-A ポート（10 Gb/s）（静電気放電（ESD）

• 1 x USB 3.1 Gen2 Type-C ポート（10 Gb/s）（静電気放電（ESD）

• 4 x USB 3.1 Gen1 ポート（静電気放電（ESD）保護に対応）

• LED 付き 1 x RJ-45 LAN ポート（ACT/LINK LED とSPEED LED）

• HD オーディオジャック: ラインイン/ フロントスピーカー/ マ

• 6 x SATA3 6.0 Gb/s コネクタ、RAID（RAID 0、RAID 1、RAID 5、 RAID 10、Intel ラピッド・ストレージ・テクノロジー 15）、NCQ、 AHCI およびホットプラグ機能に対応*

• M2_2 が使用されている場合は、SATA3_4 および SATA3_5 は無

• 1 x Ultra M.2 ソケット（M2_1）、M Key タイプ 2230/2242/2260/2280、最大 Gen3 x4 (32 Gb/s) までの M.2 PCI Express モジュールに対応**

• 1 x Ultra M.2 ソケット（M2_2）、M Key タイプ 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s モジュール、および、 最大 Gen3 x4 (32 Gb/s) までの M.2 PCI Express モジュールに対

** 起動ディスクとして NVMe SSD に対応 ** ASRock U.2 キットに対応123

• 1 x シャーシイントルージョンとスピーカーヘッダー

• 1 x CPU ファンコネクタ（4 ピン）

• CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対

• 1 x CPU/ ウォーターポンプファンコネクタ（4 ピン）（スマートフ

• CPU/ ウォーターポンプファンは最大 2A (24W) の出力のウォー タークーラーに対応します。

• 2 x シャーシ/ ウォーターポンプファンコネクタ（4 ピン）（スマー

• シャーシ/ ウォーターポンプファンは最大 2A (24W) の出力のウ ォータークーラーに対応します。

• CPU_FAN2/WP、CHA_FAN1/WP およびCHA_FAN2/WP は 3 ピ ンまたは 4 ピンファンが使用されているかどうかを自動検出でき

• 1 x 24 ピン ATX 電源コネクタ

• 2 x USB 2.0 ヘッダー（3 つの USB 2.0 ポートに対応）（静電気放 電（ESD）保護に対応）

• 2 x USB 3.1 Gen1 ヘッダー（4 つの USB 3.1 Gen1 ポートに対応）） （静電気放電（ESD）保護に対応） BIOS 機能

• AMI UEFI Legal BIOS、多言語 GUI サポート付き

• ACPI 6.0 準拠ウェイクアップイベント

• CPU、DRAM、PCH 1.0V、VCCIO、VCCSA、VCCST 電圧マルチ

• 温度センシング: CPU、CPU/ ウォーターポンプ、 シャーシ/ ウ

• ファンタコメータ: CPU、CPU/ ウォーターポンプ、 シャーシ/ ウ

• 静音ファン（CPU 温度に従ってシャーシファン速度を自動調 整）: CPU、CPU/ ウォーターポンプ、 シャーシ/ ウォーターポン

• ファンマルチ速度制御: CPU、CPU/ ウォーターポンプ、 シャー シ/ ウォーターポンプファン124

BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティ のオーバークロックツールの使用などを含む、オーバークロックには、一定のリスク を伴いますのでご注意ください。オーバークロックするとシステムが不安定になった り、システムのコンポーネントやデバイスが破損することがあります。ご自分の責任 で行ってください。弊社では、オーバークロックによる破損の責任は負いかねますの

• 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com

• ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）125

このイラストは、ジャンパーの設定方法を示しています。ジャンパーキャップがピン に被さっていると、ジャンパーは「ショート」です。ジャンパーキャップがピンに被さっ ていない場合には、ジャンパーは「オープン」です。 CMOS クリアジャンパー (CLRMOS1) （p.1、No. 16 参照） CLRMOS1 を使って CMOS 内のデータをクリアできます。クリアして、デフォルト 設定にシステムパラメーターをリセットするには、コンピューターの電源を切り、 電源から電源コードを抜いてください。15 秒間待ってから、ジャンパーキャップ を使用して CLRMOS1 上のピンを 5 秒間ショートさせます。ただし、BIOS をアッ プデートした直後に、CMOS をクリアしないでください。BIOS をアップデート後、 CMOS をクリアする必要があれば、最初にシステムを起動し、それからCMOS ク リアアクションを行う前にシャットダウンしてください。パスワード、日付、時間、ユー ザーのデフォルトプロファイルは、CMOS の電池を取り外した場合にのみ、消去 されることにご注意ください。CMOS をクリアした後で、ジャンパーキャップを必 ず取り外してください。. 2 ピンジャンパー CMOS をクリアすると、ケースの開閉が検知されることがあります。以前のシャーシ イントルージョンステータス記録を消去するには、BIOS オプションから「Clear Status （ステータスの消去）」で調整してください。126

システムパネルヘッダー （9 ピンPANEL1） （p.1、No. 18 参照） 電源スイッチを接続し、 スイッチをリセットし、下 記のピン割り当てに従っ て、シャーシのシステムス テータス表示ランプをこ のヘッダーにセットしま す。ケーブルを接続すると きには、ピンの＋と−に

（7 ピン SPK_CI1） （p.1、No. 17 参照） シャーシイントルージョン とシャーシスピーカーを このヘッダーに接続して

PWRBTN（電源スイッチ）： シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、 システムをオフにする方法を設定できます。 RESET（リセットスイッチ）： シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフ リーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、 コンピューターを再起動します。 PLED（システム電源LED）： シャーシ前面パネルの電源ステータスインジケーターに接続してください。システ

ム稼働中は、LED が点灯します。システムがS1/S3 スリープ状態の場合には、LED

は点滅を続けます。システムがS4 スリープ状態または電源オフ（S5）のときには、 LED はオフです。 HDLED（ハードドライブアクティビティLED）： シャーシ前面パネルのハードドライブアクティビティLED に接続してください。ハー ドドライブのデータを読み取りまたは書き込み中に、LED はオンになります。 前面パネルデザインは、シャーシによって異なることがあります。前面パネルモ ジュールは、主に電源スイッチ、リセットスイッチ、電源LED、ハードドライブアクティ ビティLED、スピーカーなどから構成されます。シャーシの前面パネルモジュール とこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく 合致していることを確かめてください。 オンボードヘッダーとコネクタはジャンパーではありません。これらヘッダーとコネ クタにはジャンパーキャップを被せないでください。ヘッダーおよびコネクタにジャ ンパーキャップを被せると、マザーボードに物理損傷が起こることがあります。

GNDRESET#PWRBTN#PLED-PLED+GNDHDLED-HDLED+

GND +5VDUMMYSIGNALGNDDUMMY SPEAKER DUMMY127

Q370M vPro シリアルATA3 コネクタ (SATA3_0: p.1、No. 8 参照） (SATA3_1: p.1、No. 9 参照） (SATA3_2: p.1、No. 12 参照） (SATA3_3: p.1、No. 13 参照） (SATA3_4: p.1、No. 15 参照） (SATA3_5: p.1、No. 14 参照） これら6 つのSATA3 コネ クターは、最高6.0 Gb/ 秒 のデータ転送速度で内部 ストレージデバイス用の SATA データケーブルを

M2_2 が使用されている 場合は、SATA3_4 および SATA3_5 は無効になります。 USB 2.0 ヘッダー （9 ピン USB3_4） （p.1、No. 19 参照） （4 ピン USB5） （p.1、No. 20 参照） このマザーボードには 2 つのヘッダーが装備され

USB 3.1 Gen1 ヘッダー （19 ピンUSB3_5_6） （p.1、No. 7 参照） （19 ピン USB3_7_8） （p.1、No. 11 参照） このマザーボードには 2

れています。各USB 3.1 Gen1 ヘッダーは、2 つの ポートをサポートできま

（9 ピンHD_AUDIO1） （p.1、No. 23 参照） このヘッダーは、フロント オーディオパネルにオー ディオデバイスを接続す

GND FAN_VOLTAGE_CONTROLFAN_SPEEDFAN_SPEED_CONTR OL シャーシ/ ウォーターポ

(4 ピン CHA_FAN1/WP) （p.1、No. 24 参照） (4 ピン CHA_FAN2/WP) （p.1、No. 10 参照） このマザーボードは、2 つの 4

ウォータークーラーファンを 接続する場合には、ピン1-3 に

CPU ファンコネクタ （4 ピンCPU_FAN1） （p.1、No. 2 参照） このマザーボードは4 ピン CPU ファン（静音ファン）コネク タが装備されています。3 ピン のCPU ファンを接続する場合 には、ピン1-3 に接続してくだ

(4 ピン CPU_FAN2/WP) （p.1、No. 5 参照） このマザーボードは4 ピン水 冷却CPU ファンコネクタが装 備されています。3 ピンのCPU 水冷却ファンを接続する場合 には、ピン1-3 に接続してくだ

ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく機能するためには、シャーシのパネルワイヤーがHDA をサポートしている ことが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよび シャーシのマニュアルの指示に従ってください。

ACʼ97 オーディオパネルを使用する場合には、次のステップで、前面パネルオー ディオヘッダーに取り付けてください。 A. Mic_IN (MIC) をMIC2_L に接続します。 B. Audio_R (RIN) をOUT2_R に、Audio_L (LIN) をOUT2_L に接続します。

C. アース(GND) をアース(GND) に接続します。

D. MIC_RET とOUT_RET は、HD オーディオパネル専用です。ACʼ97 オーディオ パネルではこれらを接続する必要はありません。 E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」タ ブで、「録音音量」を調整してください。 GND FAN_VOLTAGE_CONTROLFAN_SPEEDFAN_SPEED_CONTR OL GND FAN_V OLTAGE_CON TROLFAN_S PEEDFAN_S PEED_CONTROL GN D FAN_VOLTAGECH A_FAN _SPEE DFA N_SPE ED_CONTROL

Q370M vPro ATX 電源コネクタ （24 ピンATXPWR1） （p.1、No. 6 参照） このマザーボードは24 ピン ATX 電源コネクタが装備さ れています。20 ピンのATX 電源を使用するには、ピン1 と13 に合わせて接続してく

ATX 12V 電源コネクタ （8 ピンATX12V1） （p.1、No. 1 参照） このマザーボードは8 ピ ンATX12V 電源コネク ターが装備されています。 4 ピンのATX 電源を使 用するには、ピン1 と5 に 合わせて接続してくださ

シリアルポートヘッダー （9 ピンCOM1） （p.1、No. 22 参照） このCOM1 ヘッダーはシ リアルポートモジュール

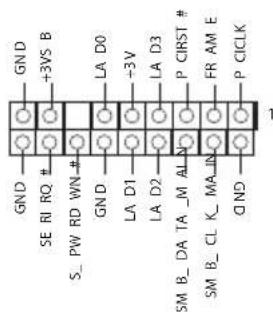

TPM ヘッダー （17 ピンTPMS1） （p.1、No. 21 参照） このコネクタはトラステッドプ ラットフォームモジュール（TPM） システムをサポートし、鍵、デジ タル証明書、パスワード、データ を安全に保管することができま す。TPM システムはまた、ネット ワークセキュリティを高め、デジ タル証明書を保護し、プラット フォームの完全性を保証します。
