РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Q370M vPro ASROCK

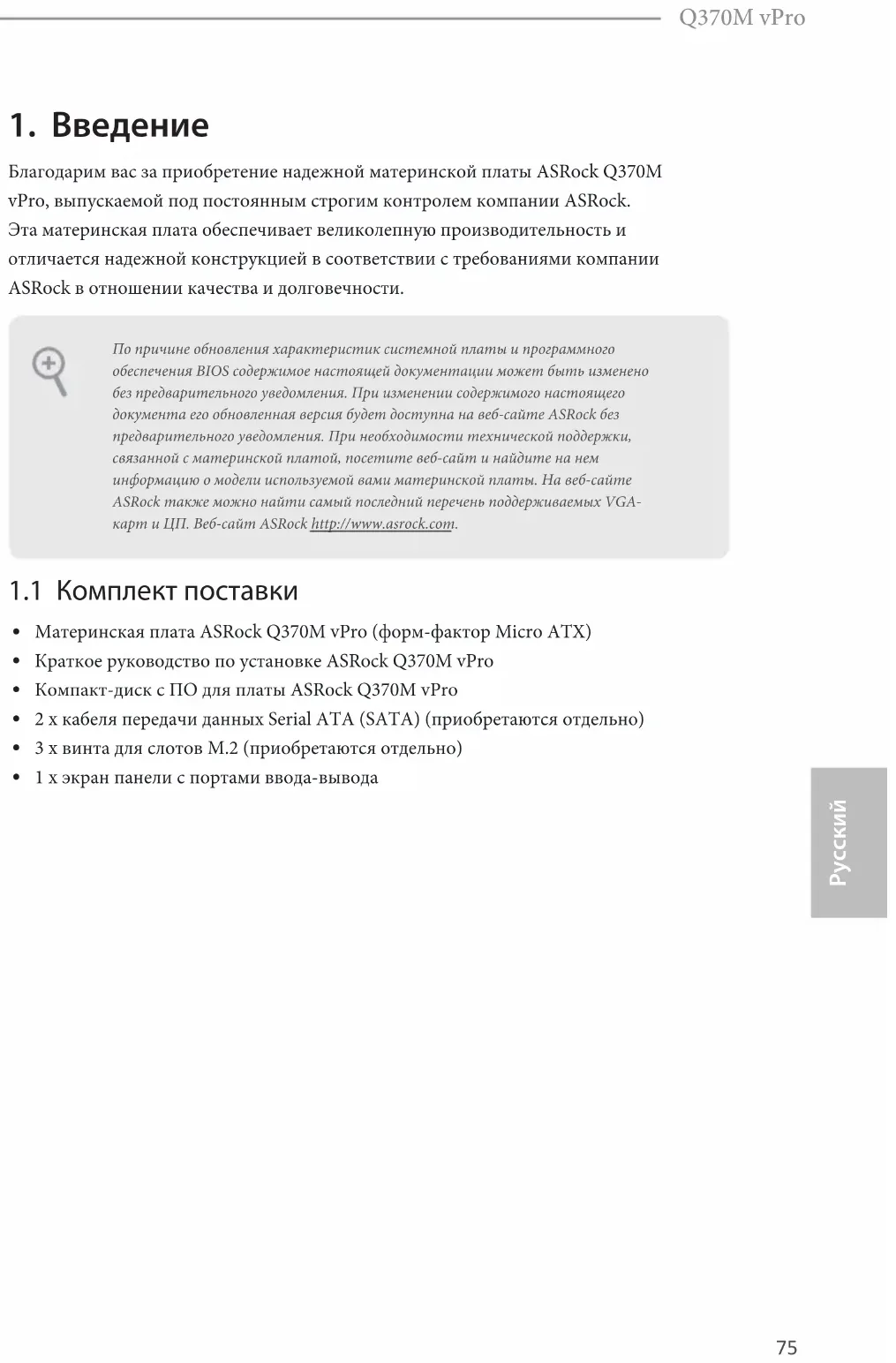

Благодарим вас за приобретение надежной материнской платы ASRock Q370M vPro, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и отличается надежной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

1.1 Комплект поставки

Краткое руководство по установке ASRock Q370M vPro

Компакт-диск с ПО для платы ASRock Q370M vPro

2 x кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)

3 x винта для слотов M.2 (приобретаются отдельно)

1 x экран панели с портами ввода-вывода По причине обновления характеристик системной платы и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.76

1.2 Технические характеристики

Схема на основе твердотельных конденсаторов

Поддержка процессоров 8

поколения Intel® Core

Поддерживаются ЦП мощностью до 95Вт.

Поддерживается технология Intel® Turbo Boost 2.0

Поддержка технологии Intel® vPro

Поддержка технологии Intel® Active Management 12.0

и Intel® Active Management 12.0 доступна только для процессоров семейства Intel® Core

Двухканальная память DDR4

Поддержка модулей памяти DDR4 2666/2400/2133 не относящихся к ECC, небуферизованной памяти

Поддержка модулей памяти ECC UDIMM (работа в режиме, отличном от ЕСС)

Максимальный объем ОЗУ: 64 Гб

Поддерживается Intel® Extreme Memory Prole (XMP) 2.0

Позолоченные (15мкм) контакты слотов DIMM

2 x PCI Express 3.0 x16 гнезд (PCIE1/PCIE4: одинарный при x16 (PCIE1); двойной при x16 (PCIE1) / x4 (PCIE4))

• Поддерживаются в качестве загрузочных SSD-диски типа NVMe.

Поддержка AMD Quad CrossFireX

1 x слот M.2 (ключ E) для модуля WiFi/BT типа 2230 и Intel® CNVi (встроенные WiFi/BT)77

Q370M vPro Графическая

Встроенный видеоадаптер Intel® UHD Graphics и выходы VGA поддерживаются только при использовании ЦП со встроенными графическими процессорами.

Поддерживаемые встроенные технологии визуализации Intel® UHD Graphics: Intel® Quick Sync Video с полностью аппаратным кодированием1 в форматах AVC, MVC (S3D) и MPEG-2, Intel® InTru

Программно-аппаратное кодирование-декодирование: AVC/ H.264, HEVC/H.265 8 бит, HEVC/H.265 10 бит, VP8, VP9 8 бит, VP9 10 бит (только декодирование), MPEG2, MJPEG, VC-1 (только декодирование)

четыре видеовыхода: D-Sub, DVI-D, HDMI и DisplayPort 1.2

Поддержка работы с тремя мониторами

• Поддерживается вывод одновременно на 3 монитора

Поддержка HDMI с максимальным разрешением до 4K × 2K (4096x2160) при частоте обновления 30 Гц

На выходе DVI-D поддерживается максимальное разрешение до 1920x1200 при частоте обновления 60Гц

Поддерживается D-Sub с максимальным разрешением до 1920x1200 при 60 Гц

Поддерживается DisplayPort 1.2 с максимальным разрешением до 4K × 2K (4096x2304) при 60 Гц

Поддерживаются Auto Lip Sync, Deep Color (12 бит/цвет), xvYCC и HBR (High Bit Rate Audio) через порт HDMI (требуется соответствующий HDMI-монитор)

Поддержка функции защиты HDCP через порты DVI-D, HDMI и DisplayPort 1.2

Поддержка вывода видео с разрешением 4K Ultra HD (UHD) на порт HDMI и DisplayPort 1.2

7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC892) *Для настройки 7.1-канального звук высокой четкости HD Audio используйте переднюю аудиопанель HD и активируйте функцию многоканального звука в аудиодрайвере.

Поддержка Premium Blu-ray Audio

Защита от перепадов напряжения в электрической сети

Конденсаторы для аудиосистем ELNA78

Поддерживается пробуждение по ЛВС

Молниезащита и защита от электростатических разрядов

Поддерживается Energy Ecient Ethernet 802.3az

Поддерживается PXE Порты ввода-

1 x порт PS/2 для мыши

1 x PS/2 для клавиатуры

1 x порт USB 3.1 Gen2 Type-A (10 Гбит/с) (с защитой от электростатических разрядов)

1 x порт USB 3.1 Gen2 Type-C (10 Гбит/с) (с защитой от электростатических разрядов)

4 x портов USB 3.1 Gen1 (с защитой от электростатических

1 x порт ЛВС RJ-45 с индикаторами («Активность/ Соединение» и «Скорость»)

Разъемы HD Audio: Линейный вход / передние динамики /

6 x разъемов SATA3 с пропускной способностью 6,0Гб/ с, поддержка RAID (RAID 0, RAID 1, RAID 5, RAID 10, технологии Intel Rapid Storage 15), NCQ, AHCI и «горячего» подключения*

• Если занят слот M2_2, отключается слот SATA3_4 и SATA3_5.

1 слот Ultra M.2 (M2_1), поддержка модуля M.2 PCI Express типа 2230/2242/2260/2280 до версии Gen3 x4 (32 ГБ/с) с ключом M**

1 слот Ultra M.2 (M2_2), поддерживается модуль M.2 SATA3 типа 2230/2242/2260/2280 с пропускной способностью 6,0Гб/ с и модуль M.2 PCI Express до версии Gen3 x4 (32Гб/с) с ключом M** ** Поддержка технологии Intel® Optane

** Поддерживаются в качестве загрузочных SSD-диски типа NVMe ** Поддерживается комплект ASRock U.2.79

1 x колодка СОМ-порта

1 x колодка с разъемами датчика вскрытия корпуса и

1 x разъем для вентилятора охлаждения ЦП, 4-контактный

• Разъем процессорного вентилятора поддерживает вентилятор с потребляемым током не более 1А (12Вт).

1 x разъем для вентилятора или водяной помпы водяного охлаждения ЦП (4-контактный) (смарт-регулятор скорости вентилятора)

• Разъем для процессорного корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 2 А (24 Вт).

2 x разъемы для корпусного вентилятора или водяной помпы (4-контактный) (смарт-регулятор скорости вентилятора)

• Разъем для корпуса корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 2 А (24 Вт).

• Для разъемов CPU_FAN2/WP, CHA_FAN1/WP и CHA_ FAN2/WP автоматически определяется тип подключенного вентилятора: 3- или 4-контактный.

1 x разъем питания АТХ, 24-контактный

1 x разъем питания 12 В, 8-контактный

1 x аудиоразъем на передней панели

2 x колодки USB 2.0 (3 порта USB 2.0 с защитой от электростатических разрядов)

2 x колодка USB 3.1 Gen1 (4 порта USB 3.1 Gen1) (с защитой от электростатических разрядов)

AMI UEFI Legal BIOS с поддержкой многоязычного графического интерфейса

Поддержка функций пробуждения по стандарту ACPI 6.0

Поддержка SMBIOS 2.7

Регулировка напряжений ЦП, DRAM, PCH 1,0B, VCCIO, VCCSA, VCCST80

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.

• С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com

Контроль температуры: Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпуса

Тахометр: Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпуса

Бесшумная работа (с автоматической регулировкой скорости вращения в зависимости от температуры ЦП): Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпуса

Регулировка скорости вращения: Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпуса

Датчик вскрытия корпуса

Контроль напряжений: +12В, +5В, +3,3В, напряжение ядра

Microso® Windows® 10 (64-разрядная) Сертификация

Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)81

1.3 Установка перемычек

Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута». Перемычка сброса настроек CMOS (CLRMOS1) (см. стр. 1, № 16) CLRMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Выждите 15 секунд и накидной перемычкой замкните контакты разъема CLRMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS. После сброса настроек CMOS не забудьте снять накидную перемычку. 2-контактная

Сброс настроек CMOS может привести к определению вскрытию корпуса. Чтобы обнулить запись предыдущего определения вскрытия корпуса, используйте параметр Clear Status (Обнулить состояние) BIOS.82

1.4 Колодки и разъемы, расположенные на системной

(9-контактная, PANEL1) (см. стр.1, № 18) Подключите расположенные на корпусе выключатель питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с распределением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты. Колодка с разъемами датчика вскрытия корпуса и динамика (7-контактный, SPK_ CI1) (см. стр. 1, № 17) Предназначена для подключения датчика вскрытия корпуса и корпусного динамика. PWRBTN (кнопка питания): Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания. RESET (кнопка перезагрузки): Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он завис и нормальный запуск невозможен. PLED (светодиодный индикатор питания системы): Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит. HDLED (светодиодный индикатор работы жесткого диска): Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных. Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам. Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы. GND

Q370M vPro Разъемы Serial ATA3 (SATA3_0: см. стр. 1, № 8) (SATA3_1: см. стр. 1, № 9) (SATA3_2: см. стр.1, № 12) (SATA3_3: см. стр.1, № 13) (SATA3_4: см. стр.1, № 15) (SATA3_5: см. стр.1, № 14) Эти шесть разъемов SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с. Если занят слот M2_2, отключается слот SATA3_4 и SATA3_5. Колодки USB 2.0 (9-контактная, USB3_4) (см. стр. 1, № 19) (4-контактная, USB5) (см. стр. 1, № 20) На материнской плате имеется две колодки. Колодки USB 3.1 Gen1 (19-контактная, USB3_5_6) (см. стр. 1, № 7) (19-контактная, USB3_7_8) (см. стр. 1, № 11) На материнской плате имеется две колодки. Каждая колодка USB 3.1 Gen1 поддерживает два

Аудиоколодка передней

(9 контактов, HD_ AUDIO1) (см. стр. 1, № 23) Эта колодка предназначена для подключения аудиоустройств к передней аудиопанели.

GND FAN_VOLTAGE_CONTROLFAN_SPEEDFAN_SPEED_CONTR OL Разъемы для корпусного вентилятора или водяной помпы (4-контактный CHA_ FAN1/WP) (см. стр.1, № 24) (4-контактный CHA_ FAN2/WP) (см. стр.1, № 10) Данная материнская плата оснащена два 4-контактными разъемами для системы водяного охлаждения

. 3-контактную систему водяного охлаждения корпуса следует подключать к контактам 1–3. Разъем вентилятора охлаждения процессора (4 контакта, CPU_FAN1) (см. стр.1, № 2) Эта материнская плата снабжена 4-контактным разъемом для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3. Разъем для вентилятора или водяной помпы водяного охлаждения

(4 контактна, CPU_ FAN2/WP) (см. стр.1, № 5) Данная материнская плата оснащена 4-контактным разъемом для системы водяного охлаждения ЦП. 3-контактную систему водяного охлаждения ЦП следует подключать к контактам 1–3.

1. Аудиосистема высокого разрешения поддерживает функцию распознавания

разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.

2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке передней

панели, как указано далее: A. Подключите Mic_IN (MIC) к MIC2_L. B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L. C. Подключите провод заземления (GND) к контакту заземления (GND). D. Контакты MIC_RET и OUT_RET используются только для аудиопанели высокого разрешения. При использовании аудиопанели AC’97 их подключать не

E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).85

Q370M vPro Разъем питания АТХ (24 контакта, ATXPWR1) (см. стр. 1, № 6) Эта материнская плата оснащена 24-контактным разъемом питания АТХ. Чтобы использовать 20-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 13. Разъем питания АТХ 12 В (8 контактов, ATX12V1) (см. стр. 1, № 1) Эта материнская плата снабжена 8-контактным разъемом питания АТХ 12 В. Чтобы использовать 4-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 5.

последовательного порта (9-контактная, COM1) (см. стр. 1, № 22) Колодка COM1 поддерживает подключение модуля последовательного

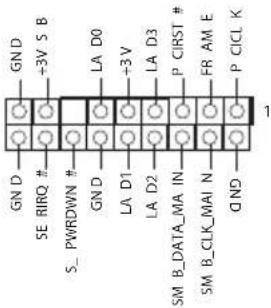

Колодка ТРМ (17 контактов, TPMS1) (см. стр. 1, № 21) Этот разъем обеспечивает поддержку системы Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система ТРМ также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность
