MODE D'EMPLOI TT PRO G156 BH FITNESS

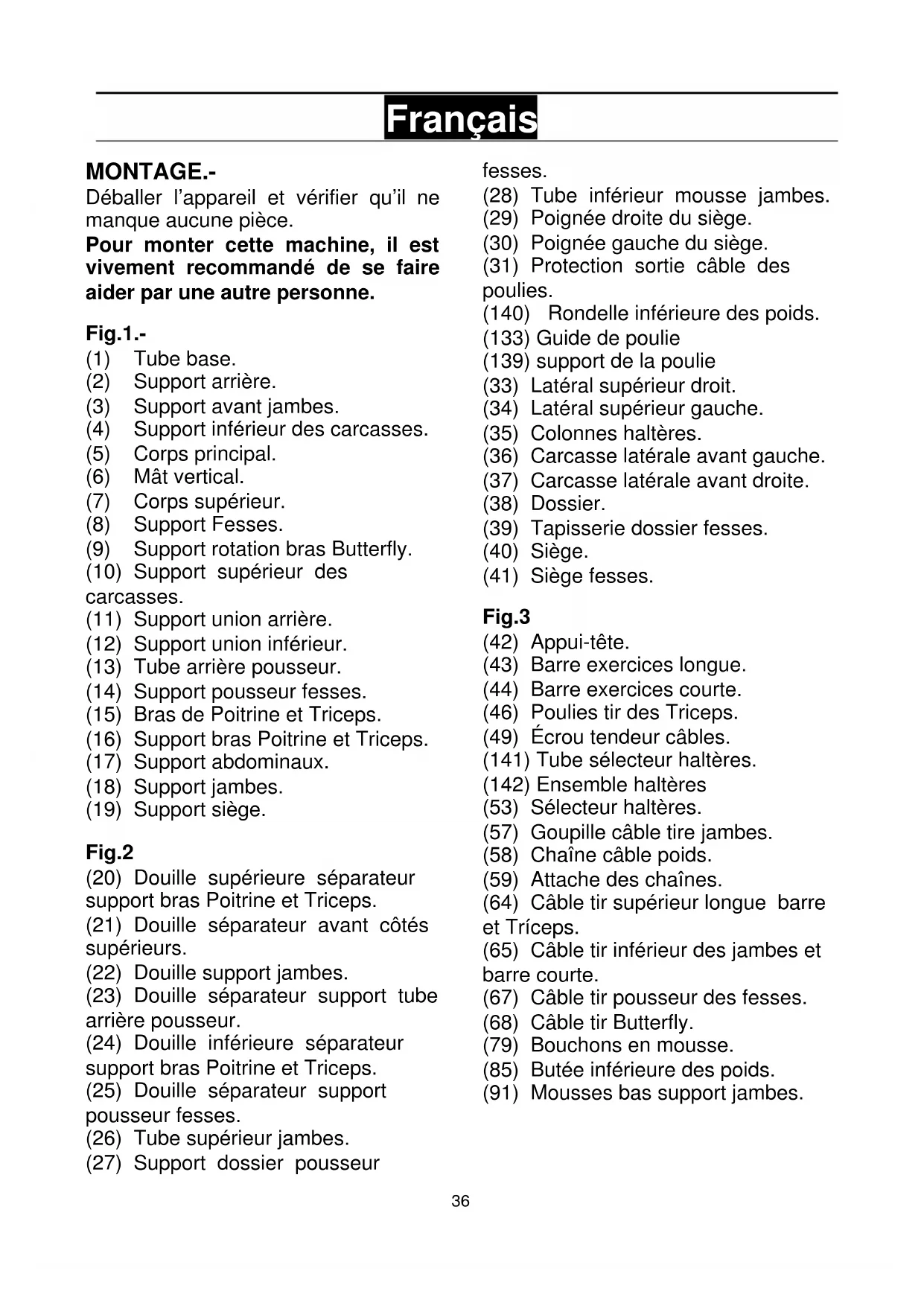

Français MONTAGE.- Déballer l’appareil et vérifier qu’il ne manque aucune pièce. Pour monter cette machine, il est vivement recommandé de se faire aider par une autre personne. Fig.1.- (1) Tube base. (2) Support arrière. (3) Support avant jambes. (4) Support inférieur des carcasses. (5) Corps principal. (6) Mât vertical. (7) Corps supérieur. (8) Support Fesses. (9) Support rotation bras Butterfly. (10) Support supérieur des carcasses. (11) Support union arrière. (12) Support union inférieur. (13) Tube arrière pousseur. (14) Support pousseur fesses. (15) Bras de Poitrine et Triceps. (16) Support bras Poitrine et Triceps. (17) Support abdominaux. (18) Support jambes. (19) Support siège. Fig.2 (20) Douille supérieure séparateur support bras Poitrine et Triceps. (21) Douille séparateur avant côtés supérieurs. (22) Douille support jambes. (23) Douille séparateur support tube arrière pousseur. (24) Douille inférieure séparateur support bras Poitrine et Triceps. (25) Douille séparateur support pousseur fesses. (26) Tube supérieur jambes. (27) Support dossier pousseur fesses. (28) Tube inférieur mousse jambes. (29) Poignée droite du siège. (30) Poignée gauche du siège. (31) Protection sortie câble des poulies. (140) Rondelle inférieure des poids. (133) Guide de poulie (139) support de la poulie (33) Latéral supérieur droit. (34) Latéral supérieur gauche. (35) Colonnes haltères. (36) Carcasse latérale avant gauche. (37) Carcasse latérale avant droite. (38) Dossier. (39) Tapisserie dossier fesses. (40) Siège. (41) Siège fesses. Fig.3 (42) Appui-tête. (43) Barre exercices longue. (44) Barre exercices courte. (46) Poulies tir des Triceps. (49) Écrou tendeur câbles. (141) Tube sélecteur haltères. (142) Ensemble haltères (53) Sélecteur haltères. (57) Goupille câble tire jambes. (58) Chaîne câble poids. (59) Attache des chaînes. (64) Câble tir supérieur longue barre et Tríceps. (65) Câble tir inférieur des jambes et barre courte. (67) Câble tir pousseur des fesses. (68) Câble tir Butterfly. (79) Bouchons en mousse. (85) Butée inférieure des poids. (91) Mousses bas support jambes.37

Fig.4 VISSERIE: (98) Vis de M-12x125. (99) Vis de M-10x165. (100) Vis de M-10x120. (101) Vis de M-10x105. (102) Vis de M-10x100. (103) Vis de M-10x95. (104) Vis de M-10x75. (105) Vis de M-10x70. (106) Vis de M-10x60. (107) Vis de M-10x55. (108) Vis de M-10x50. (109) Vis de M-10x25. (110) Vis tête Allen M-10x25. (111) Vis tête Allen M-10x15. Fig.5 (73) Écrou de ségurité M-8. (112) Vis de M-8x50. (113) Vis de M-8x45. (114) Vis de M-8x38. (115) Vis de M-8x20. (116) Vis de M-8x16. (117) Vis tête tournevis M-10x20. (118) Vis tête fraisée 5/16”x3/8”. (119) Rondelles plates de M-8/20. (120) Rondelles plates de M-8. (121) Rondelles plates de M-10. (122) Rondelles M-10. (123) Rondelles plates de M-12. (124) Rondelles plates de 38x11XT4. (126) Écrou de ségurité M-10. (127) Écrou de ségurité M-12. (128) Vis de M-10x34. 1.- MONTAGE.- Placer le tube socle (1) en position horizontale comme indiqué dans la Fig.6. 2.- Placer le support arrière (2) dans le tube socle (1) comme indiqué dans la Fig.6, visser les vis (101) avec les rondelles à tête bombée (122). 3.- Placer le support avant des jambes (3) Fig.6 placer les vis (101) avec les rondelles (121) et les écrous (126). 4.- Placer le mât vertical (6) dans le support arrière (2) comme indiqué dans la Fig.7. Poser les vis (109) avec les rondelles (121) et visser solidement. Poser les rondelles (122) et visser avec les écrous (126) Fig.7. Vérifier la bonne verticalité du mât vertical (6) Fig.7. 5.- Placer le corps principal (5) dans le tube socle (1) comme indiqué dans la Fig.7. Introduire les vis (104) et les rondelles (121) et visser avec les écrous (126).

6.- MONTAGE DES HALTÈRES.-

Placer les tubes de guidage des haltères (35) dans le support inférieur des carcasses (4) Fig.8, poser les vis (109) et les rondelles (121) et visser solidement. Ensuite les rapprocher au tube socle (1) Fig.8, poser les vis (105) et les rondelles (121) et visser solidement avec les écrous (126). 7.- Placer la rondelle inférieure des haltères (140) ainsi que la butée inférieure (85) Fig.9. Introduire les haltères (142) dans les tubes de guidage comme indiqué dans la Fig.9 en suivant l’ordre alphabétique et avec les lettres tournées vers le côté extérieur de la machine en commençant par la lettre (L). 8.- Ensuite, prendre le tube sélecteur d’haltères (141) Fig.9 et l’introduire dans le dernier haltère, placer l’anneau du sélecteur (53) dans le tenon central du tube sélecteur d’haltères, comme indiqué dans la Fig.10.38

SUPÉRIEUR.- Placer le corps supérieur (7) Fig.10 sur le corps principal (5) et introduisez-le dans le corps vertical (6) Fig.10. Visser le corps vertical (6) Fig.10 avec les vis (107) et les rondelles (121) et visser solidement avec les écrous (126). Placer ensuite les vis (106) de fixation du corps supérieur (7) pour le fixer au corps principal (5) avec les rondelles (121) et visser solidement avec les écrous (126). 10.- Placer le support supérieur des carcasses (10) en l’introduisant d’abord dans les tubes de guidage des haltères (35) et ensuite en l’approchant au support supérieur (7) Fig.10. Poser les vis (109) avec les rondelles (121) et visser légèrement. Introduire les vis (101) et les rondelles à tête bombée (122) et visser solidement avec les écrous (126) Fig.10. Vérifier manuellement que le tube sélecteur des haltères (141) glisse en douceur tout le long de son parcours sur les tubes de guidage des haltères puis visser solidement les vis (109). 11.-Visser l’extrémité du câble supérieur (66) dans le tenon central du tube sélecteur des haltères (141) Fig.10 et visser l’écrou de sécurité.

12.- MONTAGE ACCESSOIRE

FESSES.- Placer le support d’union arrière (11) et vissez-le au tube vertical (6) Fig.11 et au tube support des fesses (8), ensuite introduire les vis (102), les rondelles à tête bombée (122) et les écrous (126).

13.- Placer le support d’union inférieur (12) Fig.11 dans le support inférieur des carcasses (4) et introduire les vis (102), les rondelles (121) et les écrous (126). Ensuite, visser l’autre extrémité sur le tube support des fesses (8) Fig.11 avec les vis (100), les rondelles à tête bombée (122) et les écrous (126) Fig.11.

NOTE: Après avoir réalisé cette étape du montage, revisser solidement les vis posées dans les étapes précédentes.

Desserrer le pommeau quelques tours dans le sens contraire à celui des aiguilles d’une montre (54) Fig.12 et en le tirant en dehors, introduire le support du siège (19) dans le tube qui dépasse du tube socle (1) Fig.12. Placer le pommeau dans l’un de trous de hauteur Fig.12 du support du siège, desserrer le pommeau puis serrez-le dans le sens des aiguilles d’une montre (54). 15.- Placier le dossier du siège (17) dans le corps principal (5) Fig.12. Introduire la vis (98) et les rondelles (123) et serrer l’écrou de sécurité (127).

16 .- MONTAGE DU SUPPORT

JAMBES.- Prendre le support des jambes (18), placer la douille de séparation à l’intérieur de la douille support des jambes, Fig.12. Introduisez-le dans les trous du support avant (3) et en alignant les trous, placer les vis (110) et les rondelles (124) et visser en vous servant de deux clés.39

BRAS BUTTERFLY.- Placer le support des bras Butterfly (9) dans le corps principal (5) Fig.13. Introduire les vis (101) et les rondelles (121), les écrous (126) et visser. 18.- Prendre le câble (68) et fixer la poulie (C) dans le support (47) du câble supérieur (66) comme indiqué dans la Fig.13 avec la vis (108), la pièce à usiner (139) et la rondelle (121) puis visser avec l’écrou (126). Ensuite, monter les poulies (B et D) sur le tube socle (1) Fig.13, placer les protections de sortie du câble et vissez-les avec les vis (99) et les rondelles (121) et serrez avec les écrous (126). Pour les poulies (A et E) Fig.13, faire le même montage que celui indiqué au point précédent. Régler les barres (133) et la pièce (139), comme le montre la figure.

19.- MONTAGE SUPPORT

POITRINE et TRICEPS.- Placer d’abord le côté supérieur droit (34) sur le corps supérieur (7) Fig.14. Introduire sans les serrer, la vis (111) et la rondelle (121) dans le trou (X) comme indiqué dans la Fig.14. Placer ensuite le côté supérieur gauche (33) sur le corps supérieur (7) Fig.14. Introduire sans les serrer, la vis (111) et la rondelle (121) dans le trou (X) comme indiqué dans la Fig.14.

20.- Placer la douille (20) dans le support des bras (16) Fig.14 et ensuite placez-le dans le “U” du corps supérieur (7). Lever le côté supérieur droit et vissez- le avec la vis (110) et la rondelle (124) Fig.14.

Ensuite, faire le même montage pour le côté gauche. Placer la butée du support des bras (21) sur les côtés supérieurs et vissez-la. 21.- Placer la douille (24) en partie inférieure du support des bras (16) Fig.14 et vissez-la avec les vis (110) et les rondelles (124) Fig.14. Terminer de visser les côtés avec les vis (111) et les rondelles (121 Fig.15. NOTE: Après avoir réalisé cette étape du montage, revisser solidement les vis posées dans les étapes précédentes. 22.- Ensuite enfiler le câble (64) déjà placé dans les poulies (F) et (G) du tube supérieur (7) Fig.16 dans les poulies (H); (I); (J); (K) et (L). Prendre le crochet à chaînes (94) et attacher l’extrémité du câble (64) enfilé précédemment au tendeur du câble (97) Fig.16.

23. - MONTAGE POUSSEUR

FESSES .- Placer le support pousseur des fesses (13) dans le “U” du support des fesses, comme indiqué dans la Fig.19. Aligner les trous de l’élément en “U” avec le support pousseur (13), placer la douille (23) et visser solidement avec les vis (110) et les rondelles (124). 24.- Prendre le pousseur (14) et l’introduire dans le sens de la flèche dans le support des fesses, placer l’axe (25) qui doit être parfaitement centré, placer la vis (118) et visser solidement.40

INFÉRIEUR.- Prendre l’extrémité du câble inférieur du tir des pieds (65) et en suivant les flèches indiquées sur le câble de la Fig.18, le faire passer dans la première poulie (LL) comme indiqué dans la Fig.18. Ensuite faire passer la même extrémité dans la poulie (M) et (N) Fig.18. Continuer en faisant passer cette même pointe du câble (64) dans la quatrième poulie (O) (Fig 18). Fixer la pointe du câble à l’écrou tendeur des câbles (49) Fig.18.

SUPPORT FESSES.- Fixer la pointe du câble à l’écrou tendeur des câbles (49) Fig.19. Prendre l’extrémité du câble (67) et en suivant les flèches indiquées sur le câble de la Fig.19, le faire passer dans la première poulie (P) comme indiqué dans la Fig.19. Ensuite faire passer la même pointe dans la poulie (Q) et (R) Fig.18. Continuer en faisant passer la pointe du câble (64) dans la poulie (S), (T), (U); (V); (Y) et (Z) Fig.19. 27.- Fixer l’extrémité du câble avec la vis (113), les rondelles (120) et l’écrou (73) au “U” placé sur le tube (8) du support des fesses Fig.19. Note: À l’issue d’un certain temps, il est possible que le câble en acier se détende légèrement. Pour résoudre ce problème, il suffira de tendre le câble acier (65) et (67) de l’écrou tendeur (49).

Prendre d’abord le tube supérieur des jambes (26) et introduisez-le dans le support des jambes (3) Fig.20, placer les mousses (91) dans les tubes ronds supérieurs du support des jambes Fig.20. Ensuite, réaliser le même processus de montage pour les mousses inférieures (91) du support jambes (18). Poser les caches de fermeture (79) aux extrémités des mousses (91) Fig.20. 29.- Fixer l’extrémité du câble (64) à la goupille (59) et à la chaîne (58) Fig.20. 30.- MONTAGE DU SIÈGE ET DU DOSSIER FESSES.- Prendre le dossier (40) et placez-le sur le support du siège (19) Fig.21. Fixez-le avec les vis (115) et les rondelles (119). Prendre le dossier (38) et approchez-le au support des abdominaux (17) comme indiqué dans la Fig.21. Ensuite, prendre les vis (112), les rondelles (119) et visser le dossier Fig.21. Prendre l’appui-tête (42) et approchez-le au corps principal (5) comme indiqué dans la Fig.21. Ensuite, prendre les vis (115), les rondelles (119) et visser le dossier Fig.21. 31.- MONTAGE DU SIÈGE ET DU DOSSIER FESSES.- En tirant en dehors le pommeau (56) Fig.22, introduire le support du dossier (27) dans le tube qui dépasse du support des fesses (8) Fig.22.41

Positionner dans l’un des trous la distance du support du dossier et desserrer le pommeau (56). Prendre le dossier (39) et approchez- le au support du dossier (27) comme indiqué dans la Fig.22. Ensuite, prendre les vis (115), les rondelles (119) et visser le dossier Fig.22. Prendre le siège (41) et placez-le sur le support du siège (8) Fig.22. Prendre les vis (115) et les rondelles (119) et visser le siège.

32.- MONTAGE CARCASSES.-

Placer les carcasses de protection avant gauche et avant droite (36 et 37) sur le support supérieur des carcasses (10) Fig.23, et visser légèrement les vis (116) et les rondelles (119) sur la partie supérieure Fig.23. Fixer également les carcasses sur le support inférieur (4) Fig.23 avec les vis (116) et les rondelles (119) sur la partie inférieure Fig. 23. Pour toute information complémentaire et en cas de doute sur le bon état de l’une quelconque partie de la machine, l’hésitez pas à appeler le Service d’Assistance Technique (SAT) au numéro de téléphone d’Assistance Clientèle qui figure à la dernière page de cette notice. BH SE RÉSERVE LE DROIT DE
