MANUAL DE USUARIO TT PRO G156 BH FITNESS

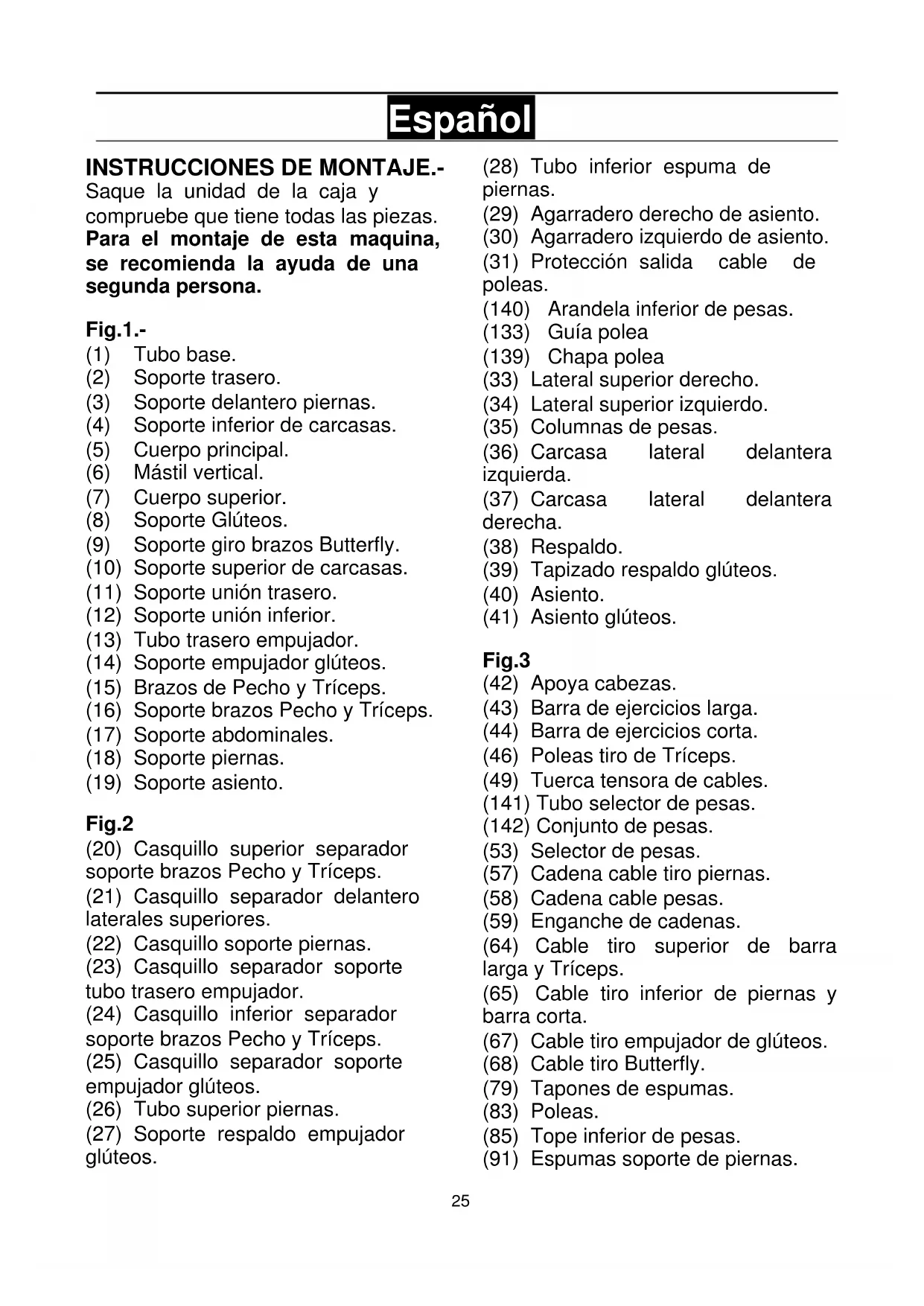

INSTRUCCIONES DE MONTAJE.-
Saque la unidad de la caja y compruebe que tiene todas las piezas. Para el montaje de esta maquina, se recomienda la ayuda de una segunda persona.
Fig.1.-
(1) Tubo base.
(2) Soporte trasero.
(3) Soporte delantero piernas.
(4) Soporte inferior de carcasas.
(5) Cuerpo principal.
(6) Mástil vertical.
(7) Cuerpo superior.
(8) Soporte Glúteos.
(9) Soporte giro brazos Butterfly.
(10) Soporte superior de carcasas.
(11) Soporte unión trasero.
(12) Soporte unión inferior.
(13) Tubo trasero empujador.
(14) Soporte empujador glúteos.
(15) Brazos de Pecho y Tríceps.
(16) Soporte brazos Pecho y Tríceps.
(17) Soporte abdominales.
(18) Soporte piernas.
(19) Soporte asiento.
Fig.2
(20) Casquillo superior separador soporte brazos Pecho y Tríceps.
(21) Casquillo separador delantero laterales superiores.
(22) Casquillo soporte piernas.
(23) Casquillo separador soporte tubo trasero empujador.
(24) Casquillo inferior separador
soporte brazos Pecho y Tríceps.
(25) Casquillo separador soporte empujador glúteos.
(26) Tubo superior piernas.
(27) Soporte respaldo empujador glúteos.
(28) Tubo inferior espuma de piernas.
(29) Agarradero derecho de asiento.
(30) Agarradero izquierdo de asiento.
(31) Protección salida cable de poleas.
(140) Arandela inferior de pesas.
(133) Guía polea
(139) Chapa polea
(33) Lateral superior derecho.
(34) Lateral superior izquierdo.
(35) Columnas de pesas.
(36) Carcasa lateral delantera izquierda.
(37) Carcasa lateral delantera derecha.
(38) Respaldo.
(39) Tapizado respaldo glúteos.
(40) Asiento.
(41) Asiento glúteos.
Fig.3
(42) Apoya cabezas.
(43) Barra de ejercicios larga.
(44) Barra de ejercicios corta.
(46) Poleas tiro de Tríceps.
(49) Tuerca tensora de cables.
(141) Tubo selector de pesas.
(142) Conjunto de pesas.
(53) Selector de pesas.
(57) Cadena cable tiro piernas.
(58) Cadena cable pesas.
(59) Enganche de cadenas.
(64) Cable tiro superior de barra larga y Tríceps.
(65) Cable tiro inferior de piernas y barra corta.
(67) Cable tiro empujador de glúteos.
(68) Cable tiro Butterfly.
(79) Tapones de espumas.
(83) Poleas.
(85) Tope inferior de pesas.
(91) Espumas soporte de piernas.
Fig.4: TORNILLERÍA:
(98) Tornillo M-12x125.
(99) Tornillo M-10x165.
(100) Tornillo M-10x120.
(101) Tornillo M-10x105.
(102) Tornillo M-10x100.
(103) Tornillo M-10x95.
(104) Tornillo M-10x75.
(105) Tornillo M-10x70.
(106) Tornillo M-10x60.
(107) Tornillo M-10x55.
(108) Tornillo M-10x50.
(109) Tornillo M-10x25.
(110) Tornillo c/Allen M-10x25.
(111) Tornillo c/Allen M-10x15.
Fig.5
(73) Tuerca autoblocante de M-8.
(112) Tornillo M-8x50.
(113) Tornillo M-8x45.
(114) Tornillo M-8x38.
(115) Tornillo M-8x20.
(116) Tornillo M-8x16.
(117) Tornillo M-10x20.
(118) Tornillo c/avellanada 5/16"x3/8".
(119) Arandelas planas M-8/20.
(120) Arandelas planas M-8.
(121) Arandelas planas M-10.
(122) Arandelas curvadas M-10.
(123) Arandelas planas M-12.
(124) Arandelas planas 38x11XT4.
(126) Tuerca autoblocante de M-10.
(127) Tuerca autoblocante de M-12.
(128) Tornillo M-10x34.
1.- MONTAJE.-
Coloque el tubo base (1) en la posición horizontal como le muestra la Fig.6.
2.-Coloque el soporte trasero (2) en el tubo base (1) tal como indica la Fig.6, coloque los tornillos (101), junto con las arandelas curvadas (122).
3.-Coloque el soporte delantero de
piernas (3) Fig.6, apretando fuertemente los tornillos (101), junto con las arandelas (121) y las tuercas (126).
4.-Coloque el mástil vertical (6) en el soporte trasero (2) como le indica la Fig.7. Coloque los tornillos (109), junto con las arandelas (121) y apriete fuertemente. Coloque las arandelas (122) y apriete con las tuercas (126) Fig.7. Preste atención a la posición vertical del mástil vertical (6) Fig.7.
5.-Posicione el cuerpo principal (5) en el tubo base (1) como le indica la Fig.7. Inserte los tornillos (104), junto con las arandelas (121) y apriete con las tuercas (126).
6.- MONTAJE DE PESAS.-
Coloque los tubos de guía de pesas (35) en el soporte inferior de carcasas (4) Fig.8, coloque los tornillos (109), junto con las arandelas (121) y apriete fuertemente.
A continuación acérquelo al tubo base (1) Fig.8 coloque los tornillos (105), junto con las arandelas (121) y apriete fuertemente con las tuercas (126).
7.-A continuación coloque la arandela inferior de pesas (140) y el tope inferior de pesas (85) Fig.9.
Introduzca las pesas (142) en los tubos de guía pesas tal como indica la Fig.9, respetando el orden alfabético y con las letras giradas al lado exterior de la máquina, comenzando por la letra (L).
8.-Seguido coja el tubo selector de pesas (141) Fig.9 e introdúzcalo sobre la ultima pesa, coloque la anilla del selector (53) en el saliente central del tubo selector de pesas, como le indica la Fig.10.
9.-MONTAJE DEL CUERPO SUPERIOR.-
Coloque el cuerpo superior (7) Fig.10 sobre el cuerpo principal (5) e introduciéndolo sobre el cuerpo vertical (6) Fig.10. Atornille el cuerpo vertical (6) Fig.10, con los tornillos (107), junto con las arandelas (121) y apriete fuertemente con las tuercas (126).
Seguido coloque los tornillos (106) de sujeción del cuerpo superior (7), con el cuerpo principal (5), junto con las arandelas (121) y apriete fuertemente con las tuercas (126).
10.-A continuación coloque el soporte superior de carcasas (10), primero introduciéndolo en los tubos de guía pesas (35) y seguido acercándolo al soporte superior (7) Fig.10.
Coloque los tornillos (109) junto con las arandelas (121) y apriete levemente. Introduzca los tornillos (101), junto con Introduzca las arandelas curvadas (122) y atornille fuertemente con las tuercas (126) Fig.10.
Compruebe manualmente que el tubo selector de pesas (141) en su recorrido total sobre los tubos de guía pesas, lo hace suavemente, apriete los tornillos (109) fuertemente.
11.-Seguido atornille el extremo del cable superior (66) en el saliente central del tubo selector de pesas (141) Fig.10, apriete la tuerca de bloqueo.
12.- MONTAJE ACCESORIO GLÚTEOS.-
Posicione el soporte unión trasero (11) y atorníllelo al tubo vertical (6) Fig.11 y al tubo soporte de glúteos (8), e introduzca los tornillos (102) junto con las arandelas curvadas (122) y las tuercas (126).
13.- Seguido posicione el soporte unión inferior (12) Fig.11, en el soporte inferior de carcasas (4) e introduzca los tornillos (102), junto con las arandelas (121) y las tuercas (126). A continuación atornille el otro extremo en el tubo soporte de glúteos (8) Fig.11 y atorníllelo con los tornillos (100) las arandelas curvadas (122) y las tuercas (126) Fig.11.
NOTA:
Una vez realizado este paso del presente montaje, se tienen que reapretar fuertemente los tornillos montados en los pasos anteriores.
14.- MONTAJE ESTRUCTURA ASIENTO Y RESPALDO.-
Afloje unas vueltas en el sentido contrario a las agujas del reloj el pomo (54) Fig.12 y tirando hacia fuera el pomo, introduzca el soporte de asiento (19) en el tubo saliente del tubo base (1) Fig.12.
Posicione en uno de los agujeros de altura Fig.12 del soporte asiento, suelte el pomo y apriételo en el sentido de las agujas del reloj el pomo (54).
15.- Posicione el respaldo de asiento (17) en el cuerpo principal (5) Fig.12. Introduzca el tornillo (98) junto con las arandelas (123) y apriete la tuerca de bloqueo (127).
16.- MONTAJE SOPORTE PIERNAS.-
Coja el soporte de piernas (18), coloque el casquillo separador en el interior del casquillo soporte piernas Fig.12.
Colóquelo en los agujeros del soporte delantero (3) y alineando los agujeros coloque los tornillos (110) junto con las arandelas (124) y ayudándose con dos llaves atornille.
17.- MONTAJE SOPORTE BRAZOS BUTTERFLY.-
Coloque el soporte de brazos Butterfly (9) en el cuerpo principal (5) Fig.13. Introduzca los tornillos (101) junto con las arandelas (121) y las tuercas (126) y apriete.
18.-Coja el cable (68) y monte la polea (C) en el soporte (47) del cable superior (66), como le muestra la Fig.13 ayudándose del tornillo (108) junto con la arandela (121) y la pieza (139). Apriete con la tuerca (126). A continuación monte las poleas (B y D) en el tubo base (1) Fig.13, coloque las protecciones de salida cable y atorníllelas con los tornillos (99), junto con las arandelas (121) y apriete con las tuercas (126).
Realice igual montaje que el descrito anteriormente para las poleas (A y E) Fig.13.
Fije las barras (133) con la pieza (139) como le muestra la figura.
19.- MONTAJE SOPORTE PECHO y TRÍCEPS.-
En primer lugar posicione el lateral superior derecho (34) sobre el cuerpo superior (7) Fig.14. Coloque sin apretar, el tornillo (111) junto con la arandela (121) en el orificio (X) según le presenta la Fig.14.
A continuación posicione el lateral superior izquierdo (33) sobre el cuerpo superior (7) Fig.14. Coloque sin apretar, el tornillo (111) junto con la arandela (121) en el orificio (X) según le presenta la Fig.14.
20.- Coloque el casquillo (20) en el soporte de brazos (16) Fig.14 y posicionelo en la "U" del cuerpo superior (7).
Levante el lateral superior derecho y atorníllelo con el tornillo (110) junto con la arandela (124) Fig.14.
A continuación realice el mismo montaje para el lateral izquierdo Posicione el tope del soporte brazos (21) sobre los laterales superiores y atorníllelo.
21.- Coloque el casquillo (24) en la parte inferior del soporte de brazos (16) Fig.14 y atorníllelo con los tornillos (110) junto con las arandelas (124) Fig.14.
Termine de atornillar los laterales superiores con los tornillos (111) y las arandelas (121) Fig.15.
NOTA: Una vez realizado este paso del presente montaje, se tienen que reapretar fuertemente los tornillos montados en el paso anterior.
22.- A continuación enebre el cable (64) que ya esta montado en las poleas (F) y (G) del tubo superior (7) Fig.16 en las poleas (H); (I); (J); (K) y (L).
Coja el enganche de cadenas (94) y una el extremo del cable (64) que acaba de enebrar, con el tensor de cable (97) Fig.16.
23.- MONTAJE EMPUJADOR DE GLÚTEOS.-
Posicione el soporte empujador de glúteos (13), en la "U" del soporte de glúteos, como le muestra la Fig.19.
Alinee los agujeros de la “U” con el soporte empujador (13), coloque el casquillo (23) y atornille con los tornillos (110) junto con las arandelas (124), apriete fuertemente.
24.- Coja el empujador (14) e introdúzcalo en dirección de la flecha en el soporte de glúteos, meta el eje (25) dejándolo centrado y coloque el tornillo (118), apriete fuertemente.
25.- MONTAJE CABLE INFERIOR.-
Coja el extremo del cable inferior tiro de pies (65) y siguiendo las flechas indicadas en el cable de la Fig.18, páselo por la primera polea (LL), como se le ilustra en la Fig.18.
Seguido pase la misma punta por la polea (M) y (N) Fig.18.
Continúe pasando la punta del cable (64) por la cuarta polea (O) Fig.18.
Sujete el extremo del cable a la tuerca tensora de cables (49) Fig.18.
26.- MONTAJE CABLE SOPORTE GLÚTEOS.-
Sujete el extremo del cable a la tuerca tensora de cables (49) Fig.19.
Coja el otro extremo del cable (67) y siguiendo las flechas indicadas en el cable de la Fig.19, páselo por la primera polea (P), como se le ilustra en la Fig.19.
Seguido pase la misma punta por la polea (Q) y (R) Fig.18.
Continúe pasando la punta del cable (64) por la polea (S), (T), (U); (V); (Y) y (Z) Fig.19.
27.- Sujete el extremo del cable con el tornillo (113) junto con las arandelas (120) y la tuerca (73), a la "U" situada
en el tubo (8) del soporte de glúteos Fig.19.
Nota: Al transcurrir un tiempo, es posible que note una ligera distensión del cable de acero, por el asentamiento del cable.
Para solucionarlo, basta con tensar el cable de acero (65) y (67) de la tuerca tensora (49).
28.- MONTAJE ESPUMAS.-
En primer lugar coja el tubo superior de piernas (26) e introdúzcalo en el soporte de piernas (3) Fig.20, coloque las espumas (91) en los tubos redondos superiores del soporte de piernas, Fig.20.
A continuación realice el mismo proceso de montaje para las espumas inferiores (91) del soporte de piernas (18).
Coloque los tapones de cierre (79) en los extremos de las espumas (91) Fig.20.
29.- Sujete el extremo del cable (64) al mosquetón (59) y a la cadena (58) Fig.20.
30.- MONTAJE ASIENTO Y RESPALDO GLUTEOS.-
Coja el asiento (40) y posiciónelo en el soporte asiento (19) Fig.21.
Sujetelo con los tornillos (115) y las arandelas (119).
Coja el respaldo (38), y acérquelo al soporte de abdominales (17), como muestra la Fig.21.
A continuación coja los tornillos (112) las arandelas (119) y atornille el respaldo Fig.21.
Coja el apoya cabezas (42), y acérquelo al cuerpo principal (5), como muestra la Fig.21.
A continuación coja los tornillos (115) las arandelas (119) y atornille el respaldo Fig.21.
31.- MONTAJE ASIENTO Y RESPALDO GLÚTEOS.-
Tirando hacia fuera del pomo (56)
Fig.22, introduzca el soporte de respaldo (27) en el tubo saliente del soporte glúteos (8) Fig.22.
Posicione en uno de los agujeros la distancia del soporte respaldo, suelte el pomo (56).
Coja el respaldo (39), y acérquelo al soporte de respaldo (27), como muestra la Fig.22.
A continuación coja los tornillos (115) las arandelas (119) y atornille el respaldo Fig.22.
Coja el asiento (41) y posiciónnelo en el soporte asiento (8) Fig.22.
Coja los tornillos (115) y las arandelas (119) y atorníllelo.
32.- MONTAJE CARCASAS.-
Coloque las carcasas de protección delantera izquierda y delantera derecha (36 y 37) en el soporte superior de carcasas (10) Fig.23, apretando ligeramente los tornillos (116) junto con las arandelas (119), en la parte superior Fig.23.
Fije también las carcasas en el soporte inferior (4) Fig.23, con los tornillos (116) junto con las arandelas (119), en la parte inferior Fig.23.
Para cualquier consulta, no dude en ponerse en contacto con el (S.A.T). Servicio de Asistencia Técnica, llamando al teléfono de atención al cliente (ver página final del presente manual).
BH SE RESERVA EL DERECHO A MODIFICAR LAS ESPECIFICACIONES DE SUS PRODUCTOS SIN PREVIO AVISO.
English
ASSEMBLY INSTRUCTIONS.-
16.- FITTING THE LEG SUPPORT.-
17.- FITTING THE BUTTERFLY ARM SUPPORT.-
23.- FITTING THE GLUTEAL PUSH BAR.-
25.- FITTING THE BOTTOM CABLE.-
26.- FITTING THE GLUTEAL SUPPORT CABLE.-
28.- FITTING THE FOAM COVERS.-
30.- FITTING THE SEAT & GLUTEAL BACKREST.-
31.- FITTING THE SEAT & GLUTEAL BACKREST.-
6.- MONTAGE DES HALTÈRES.-
6.- MONTAGE DU CORPS SUPÉRIEUR.-
12.- MONTAGE ACCESSOIRE FESSES.-
17.- MONTAGE SUPPORT BRAS BUTTERFLY.-
32.- MONTAGE CARCASSES.-
INSTRUÇÕES DE MONTAGEM.-
(14) Suporte pressionador de glúteos.
(26) Tubo superior pernas.
(27) Suporte encosto pressionador de glúteos.
(28) Tubo inferior espuma de pernas.
(29) Encaixe direito de assento.
(30) Encaixe esquerdo de assento.
(31) Protector saída cabo roldanas.
(140) Arandelas inferior de pesos.
(133) Guia polia
(139) Suporte da polia
(35) Colunas de pesos.
(39) Cobertura encosto glúteos.
(40) Assento.
(41) Assento glúteos.
Fig.3
(141) Tubo selector de pesos.
(142) Conjunto de pesos
(53) Selector de pesos.
(57) Corrente cabo puxados pernas.
(58) Corrente cabo pesos.
(59) Enganche de correntes.
(64) Cabo tiro superior de barra longa e Tríceps.
(65) Cabo tiro inferior de pernas e barra curta.
(67) Cabo tiro pressionador de glúteos.
(85) Limitador inferior de pesos.
(91) Espumas inferiores suporte pernas.
Fig.4 PORCAS E PARAFUSOS:
(98) Parafusos de M-12x125.
(99) Parafusos de M-10x165.
(100) Parafusos de M-10x120.
(101) Parafusos de M-10x105.
(102) Parafusos de M-10x100.
(103) Parafusos de M-10x95.
(104) Parafusos de M-10x75.
(105) Parafusos de M-10x70.
(106) Parafusos de M-10x60.
(107) Parafusos de M-10x55.
(108) Parafusos de M-10x50.
(109) Parafusos de M-10x25.
(110) Parafuso c/Allen M-10x25.
(111) Parafuso c/Allen M-10x15.
Fig.5
(73) Porca auto-blocante M-8.
(112) Parafusos de M-8x50.
(113) Parafusos de M-8x45.
(114) Parafusos de M-8x38.
(115) Parafusos de M-8x20.
(116) Parafusos de M-8x16.
(117) Parafuso cabeça desaparafusadora M-10x20.
(118) Parafuso c/escariada 5/16"x3/8".
(119) Arandelas planas M-8/20.
(120) Arandelas planas M-8.
(121) Arandelas planas M-10.
(122) Arandelas M-10.
(123) Arandelas planas M-12.
(124) Arandelas planas 38x11XT4.
(126) Porca auto-blocante M-10.
(127) Porca auto-blocante M-12.
(128) Parafusos de M-10x34.
1.- MONTAGEM.-
6.- MONTAGEM DE PESOS.-
12.- MONTAGEM ACESSÓRIO DE GLÚTEOS.-
16.- MONTAGEM DO SUPORTE PERNAS.-
17.- MONTAGEM SUPORTE BRAÇOS BUTTERFLY.-
19.- MONTAGEM SUPORTE PEITO E TRÍCEPS.-
23.- MONTAGEM PRESSIONADOR DE GLÚTEOS.-
Posicione o suporte pressionador de glúteos (13), no “U” do suporte de glúteos, como mostra a Fig.19.
25.- MONTAGEM CABO INFERIOR.-
26.- MONTAGEM CABO SUPORTE GLÚTEOS.-
32.- MONTAGEM CARCAÇAS.-
Para pedido de repuesto: Indicar el código de la pieza y la cantidad
BH Exercycle de México S.A. de
CV
Eje 132 / 136
Zona Industrial, 2A Secc.
78395 San Luis Potosí
S:L:P: MÉXICO
Tel.: +52 (444) 824 00 29
Fax: +52 (444) 824 00 31
www.bhlatam.com.mx
BH FITNESS UK
Tel: 02037347554
e-mail:
sales.uk@bhfitness.com
AFTER SALES – UK
Tel.: 02074425525
e-mail:
